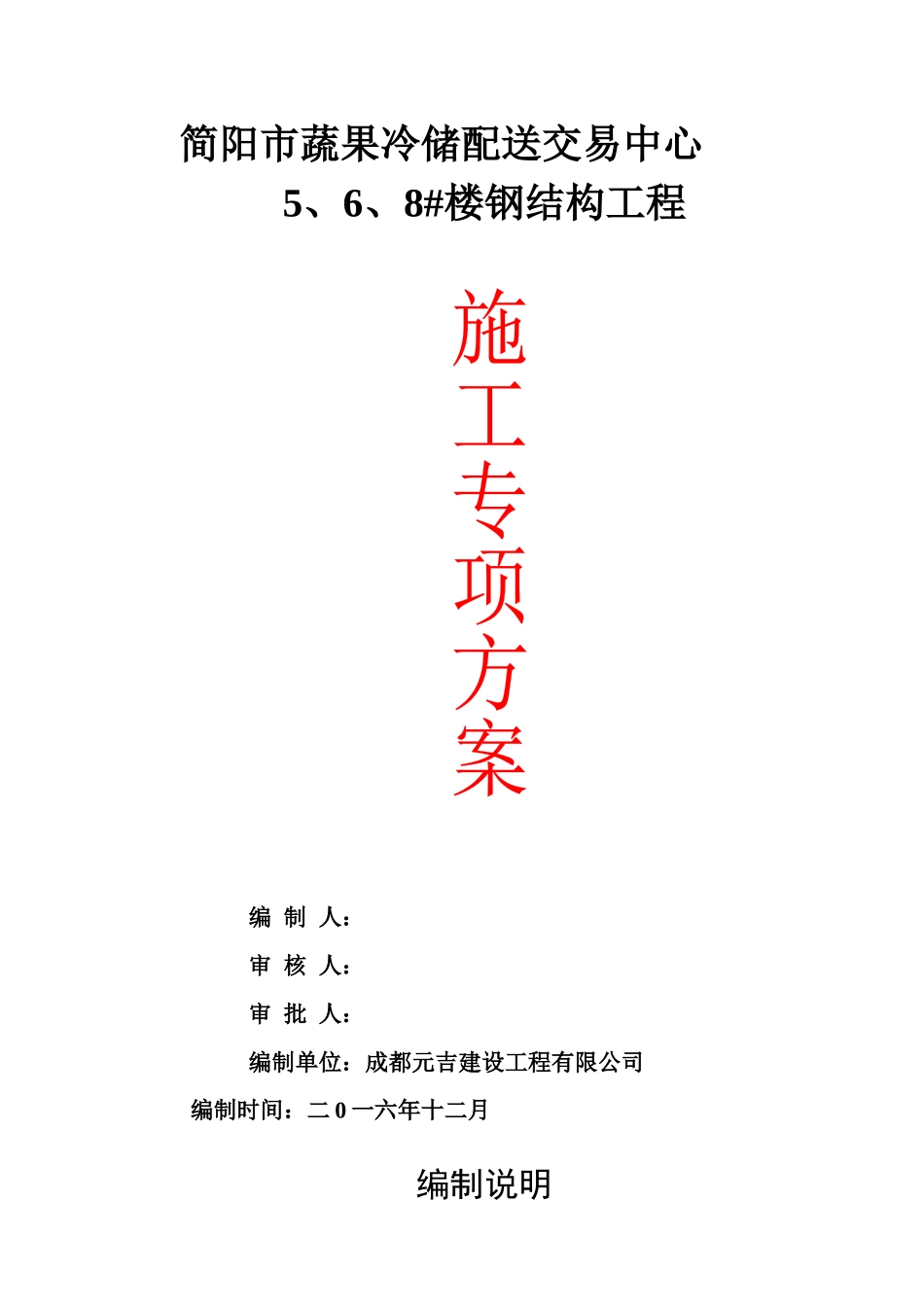

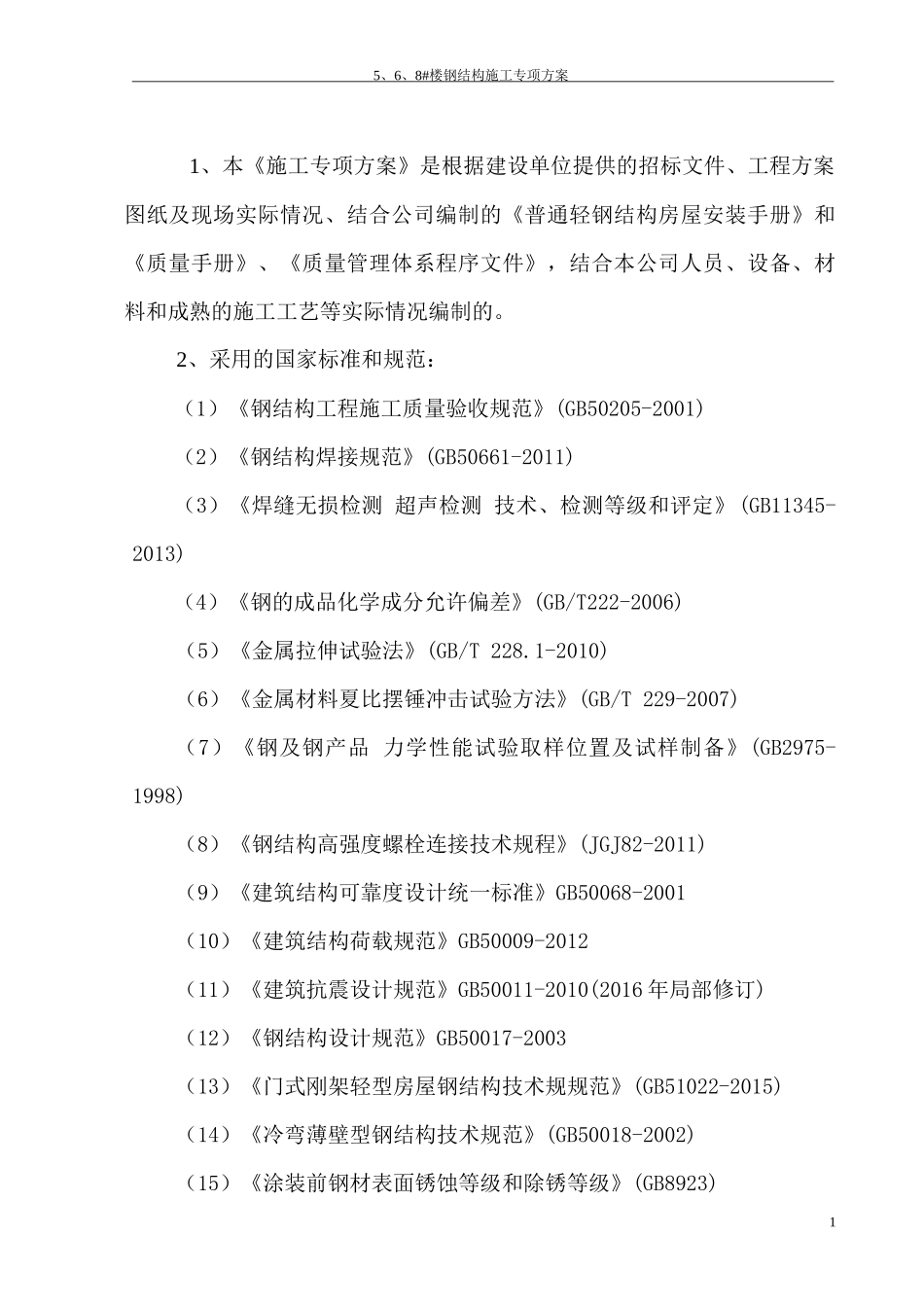

简阳市蔬果冷储配送交易中心5、6、8#楼钢结构工程编制人:审核人:审批人:编制单位:成都元吉建设工程有限公司编制时间:二0一六年十二月编制说明5、6、8#楼钢结构施工专项方案1、本《施工专项方案》是根据建设单位提供的招标文件、工程方案图纸及现场实际情况、结合公司编制的《普通轻钢结构房屋安装手册》和《质量手册》、《质量管理体系程序文件》,结合本公司人员、设备、材料和成熟的施工工艺等实际情况编制的。2、采用的国家标准和规范:(1)《钢结构工程施工质量验收规范》(GB50205-2001)(2)《钢结构焊接规范》(GB50661-2011)(3)《焊缝无损检测超声检测技术、检测等级和评定》(GB11345-2013)(4)《钢的成品化学成分允许偏差》(GB/T222-2006)(5)《金属拉伸试验法》(GB/T228.1-2010)(6)《金属材料夏比摆锤冲击试验方法》(GB/T229-2007)(7)《钢及钢产品力学性能试验取样位置及试样制备》(GB2975-1998)(8)《钢结构高强度螺栓连接技术规程》(JGJ82-2011)(9)《建筑结构可靠度设计统一标准》GB50068-2001(10)《建筑结构荷载规范》GB50009-2012(11)《建筑抗震设计规范》GB50011-2010(2016年局部修订)(12)《钢结构设计规范》GB50017-2003(13)《门式刚架轻型房屋钢结构技术规规范》(GB51022-2015)(14)《冷弯薄壁型钢结构技术规范》(GB50018-2002)(15)《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)15、6、8#楼钢结构施工专项方案(16)《钢结构防火涂料应用技术规程》(CECS24-90)(17)《低合金高强度结构钢》(GB/T1591-94)(18)《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1(19)《压型金属板工程应用技术规范》GB20896-2013(20)《建筑用压型钢板》GB/T12755-2008(21)《变形铝及钕合金化学成分》GB/T3190-1996(22)《铝及钕合金彩色涂层板、带材》YS/T431(23)《连续热镀锌钢板及钢带》GB/T2518(24)《连续热镀锌铝合金镀层钢板及钢带》GB/T14978(25)《一般工业用铝及铝合金板、带材》GB/T3880.1-2012(26)《铝及铝合金压型板》GB/T6891-2006(27)《采光顶与金属屋面技术规程》JGJ2553、本《施工专项方案》对本工程项目组织机构,资源配置,土建施工、钢结构制作和安装工艺方案,施工进度计划,质量、安全和工期保证措施,新技术新材料应用,常见通病及预防措施等作了科学的描述。25、6、8#楼钢结构施工专项方案目录第一章工程概况4第二章工程施工管理目标5第三章项目管理组织机构7第四章施工准备工作计划10第五章工程施工进度计划13第六章施工总平面布置和用水用电计划13第七章施工技术方案17第八章关键工序及特殊工艺质量控制措施45第九章质量控制及保证措施50第十章安全文明施工保证措施59第十一章施工进度计划保证措施62第十二章工程竣工验收及资料编制63第十三章安全事故应急预案65附:图一.施工进度计划横道图。图二.安全重点控制网点图。第一章工程概况35、6、8#楼钢结构施工专项方案1.工程名称:简阳市蔬果冷储配送交易中心5.6.8#楼钢结构工程。2.建设单位:四川宏昊农业开发有限公司3.设计单位:重庆市全城建筑设计有限公司4.工程内容:钢结构制作及施工安装5.工程地点:四川省简阳市石盘镇6.建筑面积:14648.36㎡7.质量标准:合格8.施工工期:60天(不含下雨、雪天、地震等自然灾害)9.工程概况:本工程三栋均为门式刚架轻型钢结构,5#楼长度138.8米,宽度27.4米;6#楼长度99.8米,宽度27.4米;8#楼长度148.8米,宽度39.4米;5#楼投影面积3491.14㎡,主要柱距12m,跨度17.60*6=105.60米,檐口高度10.2米。6#楼投影面积2734.52㎡,主要柱距9m,跨度27米,檐口高度10.2米。8#楼投影面积4932.72㎡,主要柱距12m,跨度17.60*6=105.60米,檐口高度10.2米。耐火等级二级,地震设防烈度为七度;屋面系统:暗扣式过塑钢丝网+PV革+50mm厚玻璃棉+0.5mm厚彩钢板,彩钢板自带防水,屋面防水等级为Ⅱ级;屋面玻璃棉容重不小于16K,导热系数<0.040.增强加筋铝箔。屋面均采用有组织排水,2.5mm厚钢板内天沟,天沟纵向坡度i=0.5%,钢天沟采用不锈钢承水头。雨水管为PVC-U制品,雨水管规格为(公称直径)∅110。其排水口距散水坡的高...
