纬智资通（昆山）有限公司生活馆新建工程模板支撑施工方案VIP免费

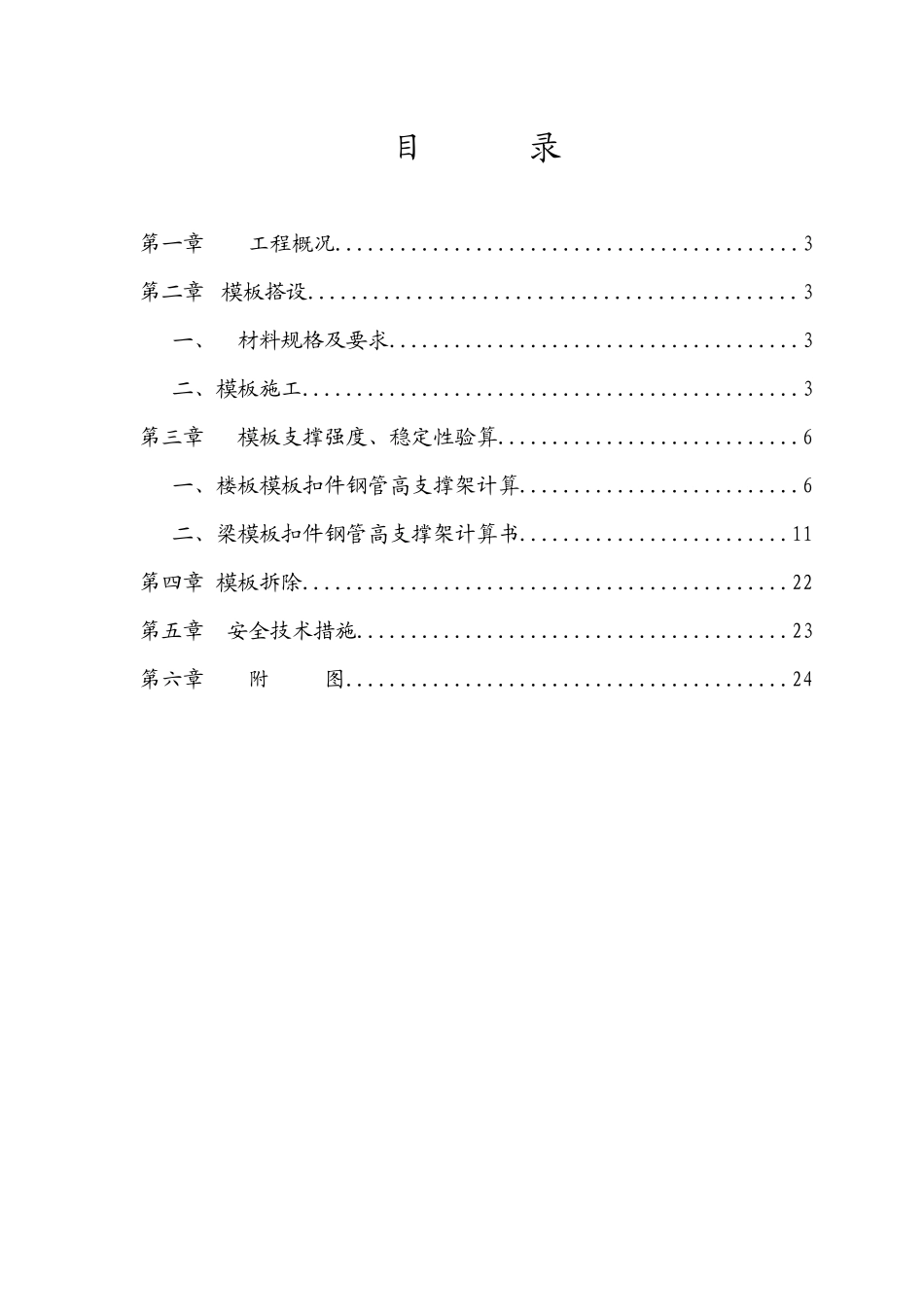

目录第一章工程概况...........................................3第二章模板搭设.............................................3一、材料规格及要求......................................3二、模板施工..............................................3第三章模板支撑强度、稳定性验算............................6一、楼板模板扣件钢管高支撑架计算..........................6二、梁模板扣件钢管高支撑架计算书.........................11第四章模板拆除.............................................22第五章安全技术措施........................................23第六章附图.........................................24第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页第一章工程概况工程名称纬智资通（昆山）有限公司生活馆新建工程工程业主纬智资通（昆山）有限公司设计单位化学工业部连云港建筑设计研究院建筑面积7700M2建筑高度20.65M工程地点江苏省昆山经济技术开发区中华园路800号结构形式框架结构层数3层基础形式预应力管桩基础本工程采用现浇钢筋混凝土框架结构，层高4.5-5m，现浇板最大厚度为150mm,梁截面尺寸为300*750mm和400*1000mm。第二章模板搭设一、材料规格及要求梁底板为50mm厚的木板，排骨档为70×100mm的松木板；梁侧板、板模板采用18mm厚的多层板，柱模板采用30mm厚的多层板；扣件钢管支撑，钢管采用Φ48×3.0。模板及其支架应具有足够的刚度、强度和稳定性，能够可靠地承受新浇筑混凝土的自重和侧压力，及在施工过程中所产生的荷载。二、模板施工1、基础（承台、基础梁、基础梁）模板施工方法（1）、按图纸设计要求弹出轴线和支模边线；（2）、制作好的模板，用塔吊或人工搬运至操作点；（3）、在模板之间的拼结处，每块模板均贴好一条通长的胶带，使模板与模板拼结紧密，以防漏浆；（4）、在模板外表面弹出轴线，弹线具体位置要准确、线条清晰。（5）、在模板拼装前要刷脱模剂，脱模剂要涂刷均匀，不宜太薄，以免起不到脱模剂的作用，也不要太厚，以免影响砼的外观；第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页（6）、安装模板：将准备好的模板内边对准基础表面或搂面上弹出的边线。拼装时先竖好外拼板，再竖内拼板，在安装模板的过程当中至少要二个人配合进行工作，每相邻的两块模板安装就位后，立即用小木档（75×100×250@500）在内外拼板的交接处的排骨档上，对模板进行临时固定。再进一步校正模板的垂直度、位置以及拼缝之间的严密性，然后用钢管进行最终固定，在固定的过程当中要注意随时对模板进行校正。2、柱模板的施工方法：柱子模板的安装主要考虑要保证垂直度和抵抗新浇砼的侧压力。模板的安装：在以浇筑好的基础顶面上弹出柱的四周边线及轴线后，在柱底钉一小木框，用以固定模板和调节柱模板的标高。表面模板的临时固定方法同基础。每根柱子底部开一清扫孔，清扫孔的宽为柱子的宽度，高300mm。在模板支设好之后将建筑杂物清扫干净，然后将盖板封好。由于本工程为柱的高度大于2米，故应在从柱底到高2米的位置留设一浇筑孔，以防砼浇筑过程中产生离淅现象。模板初步固定之后，先在柱子高出地面或楼面300mm的位置加一道柱箍对模板进行临时固定，然后在柱顶吊下铅锤线，校正柱子的垂直度，确定柱子垂直度达到要求之后，箍紧柱箍。再往上每隔300mm加设一道柱箍，每加设一道柱箍都要对柱模板进行垂直度的校正。在支柱模板的过程当中还要派专人检查，对每一根支设好的柱子都要对轴线进行复核，用吊线法对柱模的垂直度进行复核，用用钢卷尺复核轴线之间的距离，一旦发现误差超出误差允许的范围，应立即查找原因，加以纠正。3、梁模板：梁模板主要由底板和侧板组成，为承受垂直荷载，在梁的底板下每隔600mm用横向钢管顶撑来承托，沿梁跨度方向钢管支撑的间距为700mm。（1）、搭设排架：依照图纸，在梁下面搭设双排钢管，间距根据梁的宽度而定。立杆之间设立水平拉杆，互相拉撑成一整体，离楼地面200mm处设一道，以上每隔1200mm（底层）设一道，...
