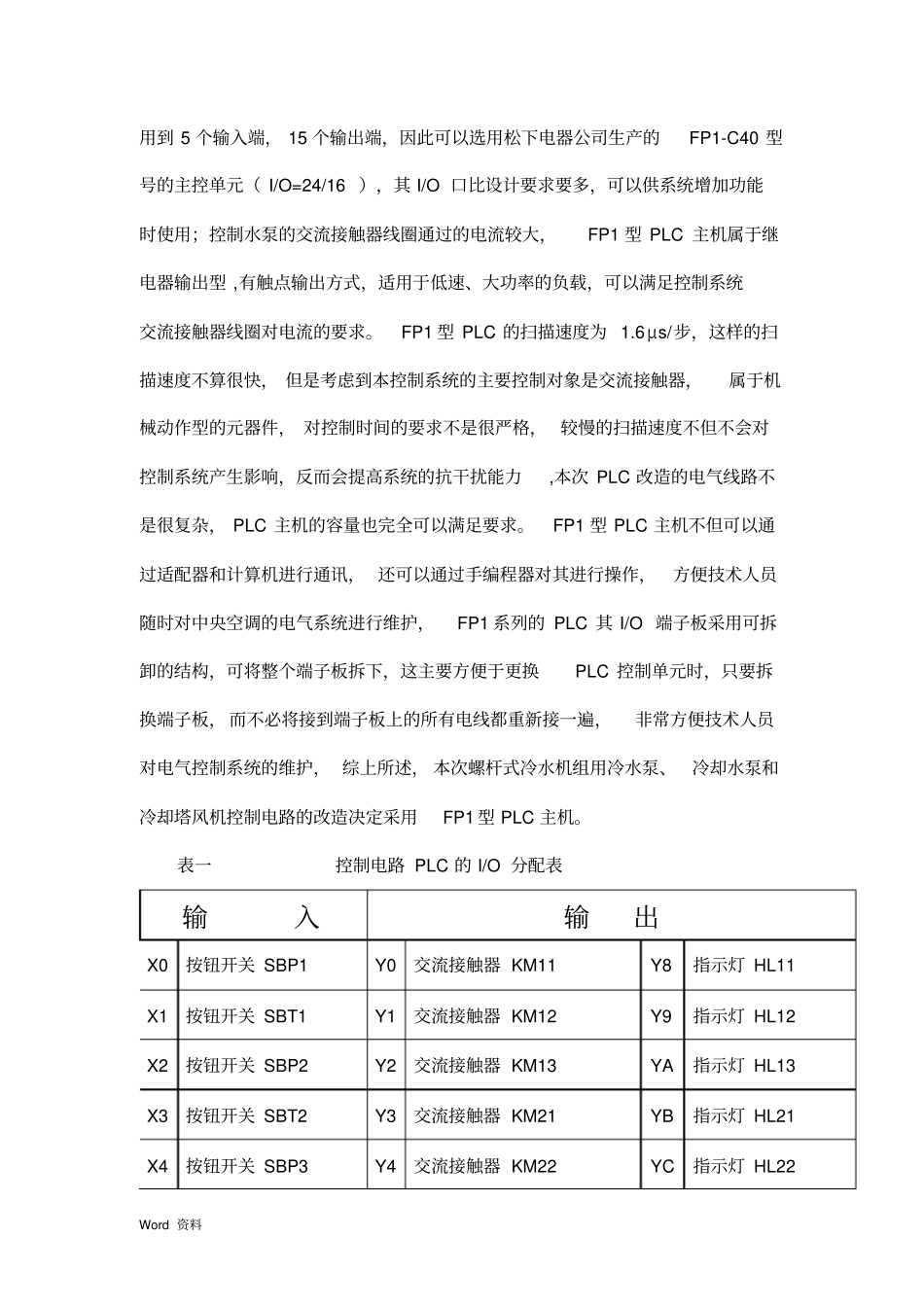

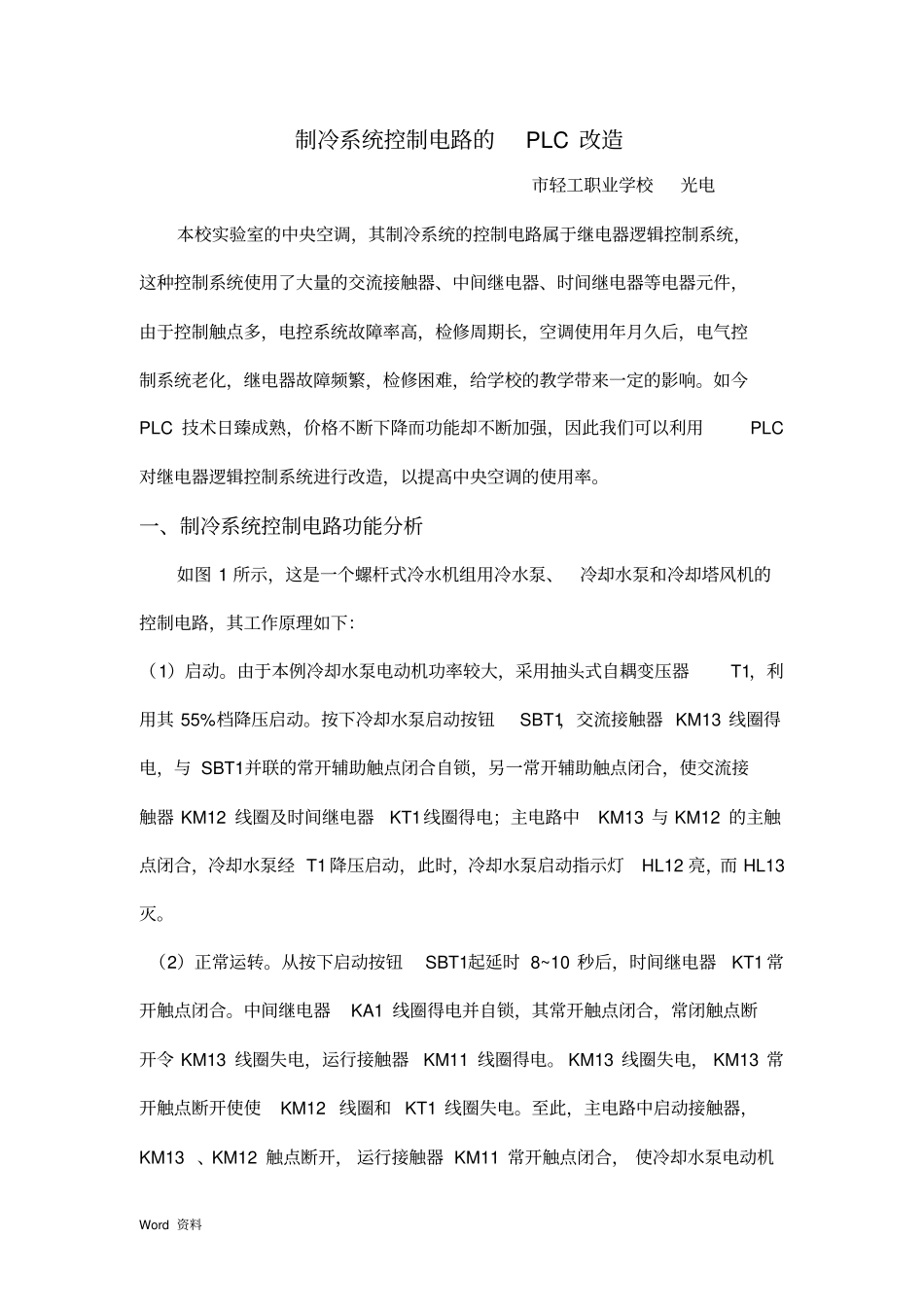

Word资料制冷系统控制电路的PLC改造市轻工职业学校光电本校实验室的中央空调，其制冷系统的控制电路属于继电器逻辑控制系统，这种控制系统使用了大量的交流接触器、中间继电器、时间继电器等电器元件，由于控制触点多，电控系统故障率高，检修周期长，空调使用年月久后，电气控制系统老化，继电器故障频繁，检修困难，给学校的教学带来一定的影响。如今PLC技术日臻成熟，价格不断下降而功能却不断加强，因此我们可以利用PLC对继电器逻辑控制系统进行改造，以提高中央空调的使用率。一、制冷系统控制电路功能分析如图1所示，这是一个螺杆式冷水机组用冷水泵、冷却水泵和冷却塔风机的控制电路，其工作原理如下：（1）启动。由于本例冷却水泵电动机功率较大，采用抽头式自耦变压器T1，利用其55%档降压启动。按下冷却水泵启动按钮SBT1，交流接触器KM13线圈得电，与SBT1并联的常开辅助触点闭合自锁，另一常开辅助触点闭合，使交流接触器KM12线圈及时间继电器KT1线圈得电；主电路中KM13与KM12的主触点闭合，冷却水泵经T1降压启动，此时，冷却水泵启动指示灯HL12亮，而HL13灭。（2）正常运转。从按下启动按钮SBT1起延时8~10秒后，时间继电器KT1常开触点闭合。中间继电器KA1线圈得电并自锁，其常开触点闭合，常闭触点断开令KM13线圈失电，运行接触器KM11线圈得电。KM13线圈失电，KM13常开触点断开使使KM12线圈和KT1线圈失电。至此，主电路中启动接触器，KM13、KM12触点断开，运行接触器KM11常开触点闭合，使冷却水泵电动机Word资料获得全压而正常运转。此时冷却水泵正常运转指示灯HL11亮，而HL13和HL12熄灭。（3）与冷水机组压缩电动机联锁控制。接触器KM11得电，冷却水泵转入运行的同时，与冷水机组压缩电动机作联锁控制的继电器KA40线圈得电，则与控制冷水机组启动的中间继电器KA3线圈串接的KA40常开触点闭合，冷水机组压缩电动机才有可能启动。（4）停机。按下冷却水泵停止按钮SBP1，冷却水泵控制回路便断电，接触器KM11、KM12、KM13线圈全部失电，冷却水泵电动机断电停机。（5）过载保护。热继电器FR1起过载保护作用。冷水泵控制回路与冷水机组本身联锁，冷水泵启动，转入运行控制回路原理与前述基本相同，冷却塔风机电功率小于5KW,故利用启动按钮SBT3通过接触器KM3直接启动。二、控制系统的硬件设计1、PLC的机型选择和I/O分配根据控制系统的特点我们把5个按钮开关SBP1、SBT1、SBP2、SBT2、SBP3分别输入到PLC的X0-X4端口，热继电器FR1,FR2分别输入到X5，X6端口，一共用了7个输入端口。KM11、KM12、KM13、KM21、KM22、KM23、KM3共七个交流接触器的线圈分别和PLC的Y0-Y6端口相连接，指示灯HL11，HL12，HL13，HL21，HL22，HL23，HL31分别和PLC的Y7-YD端口相连接。在如图所示的旧电气系统控制线路图本来还有中间继电器和时间继电器等元器件，在I/O分配中却不必对它们进行分配，它们将作为PLC的部继电器，其功能可由软件加以解决，这也是PLC控制的优势所在。由表1可见，本次设计总共需要Word资料用到5个输入端，15个输出端，因此可以选用松下电器公司生产的FP1-C40型号的主控单元（I/O=24/16），其I/O口比设计要求要多，可以供系统增加功能时使用；控制水泵的交流接触器线圈通过的电流较大，FP1型PLC主机属于继电器输出型,有触点输出方式，适用于低速、大功率的负载，可以满足控制系统交流接触器线圈对电流的要求。FP1型PLC的扫描速度为1.6μs/步，这样的扫描速度不算很快，但是考虑到本控制系统的主要控制对象是交流接触器，属于机械动作型的元器件，对控制时间的要求不是很严格，较慢的扫描速度不但不会对控制系统产生影响，反而会提高系统的抗干扰能力,本次PLC改造的电气线路不是很复杂，PLC主机的容量也完全可以满足要求。FP1型PLC主机不但可以通过适配器和计算机进行通讯，还可以通过手编程器对其进行操作，方便技术人员随时对中央空调的电气系统进行维护，FP1系列的PLC其I/O端子板采用可拆卸的结构，可将整个端子板拆下，这主要方便于更换PLC控制单元时，只要拆换端子板，而不必将接到端子板上的所有电线都重新接一遍，非常方便技术人员对电气控制系统的维护，综上所述，本次螺杆式冷...
