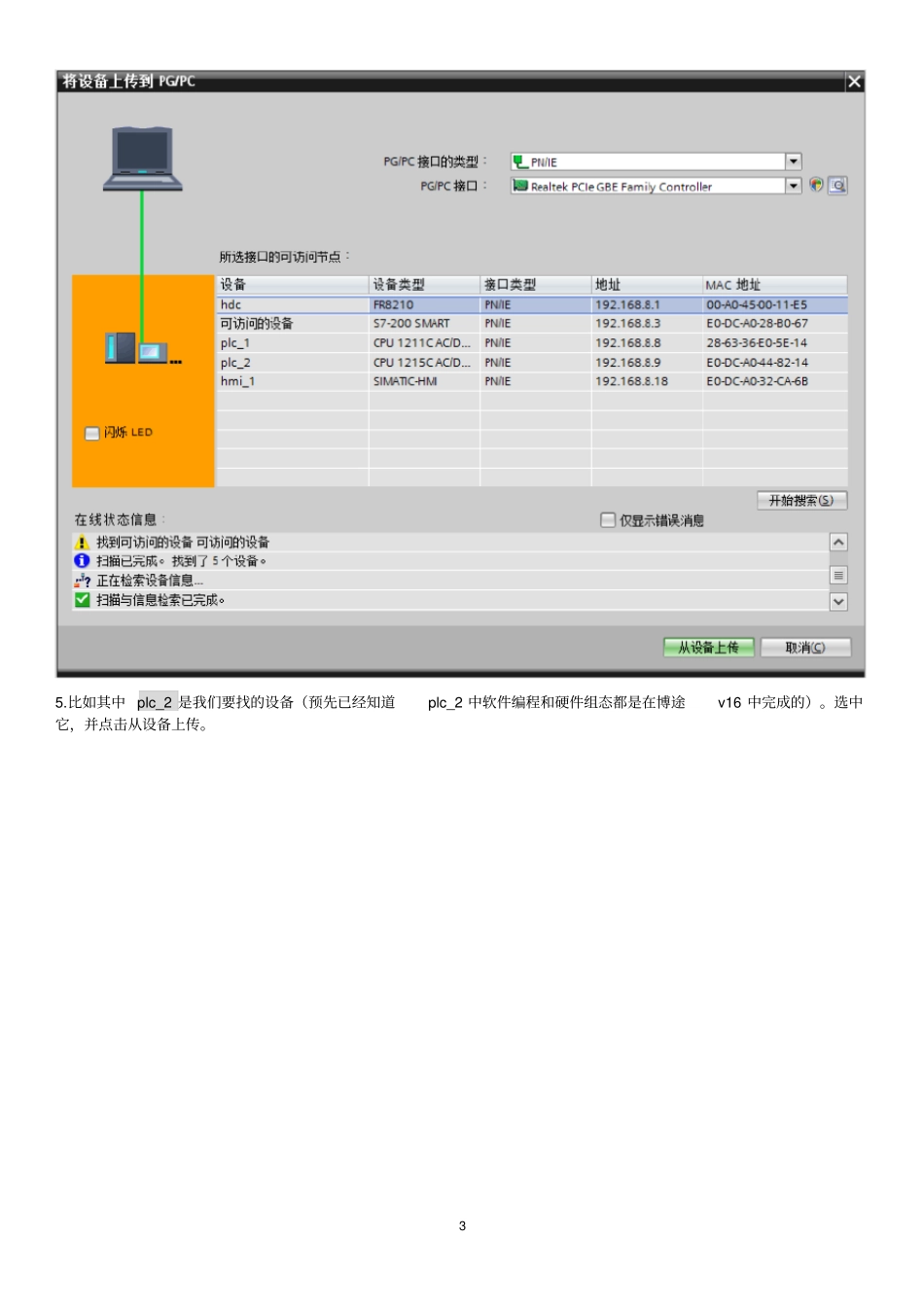

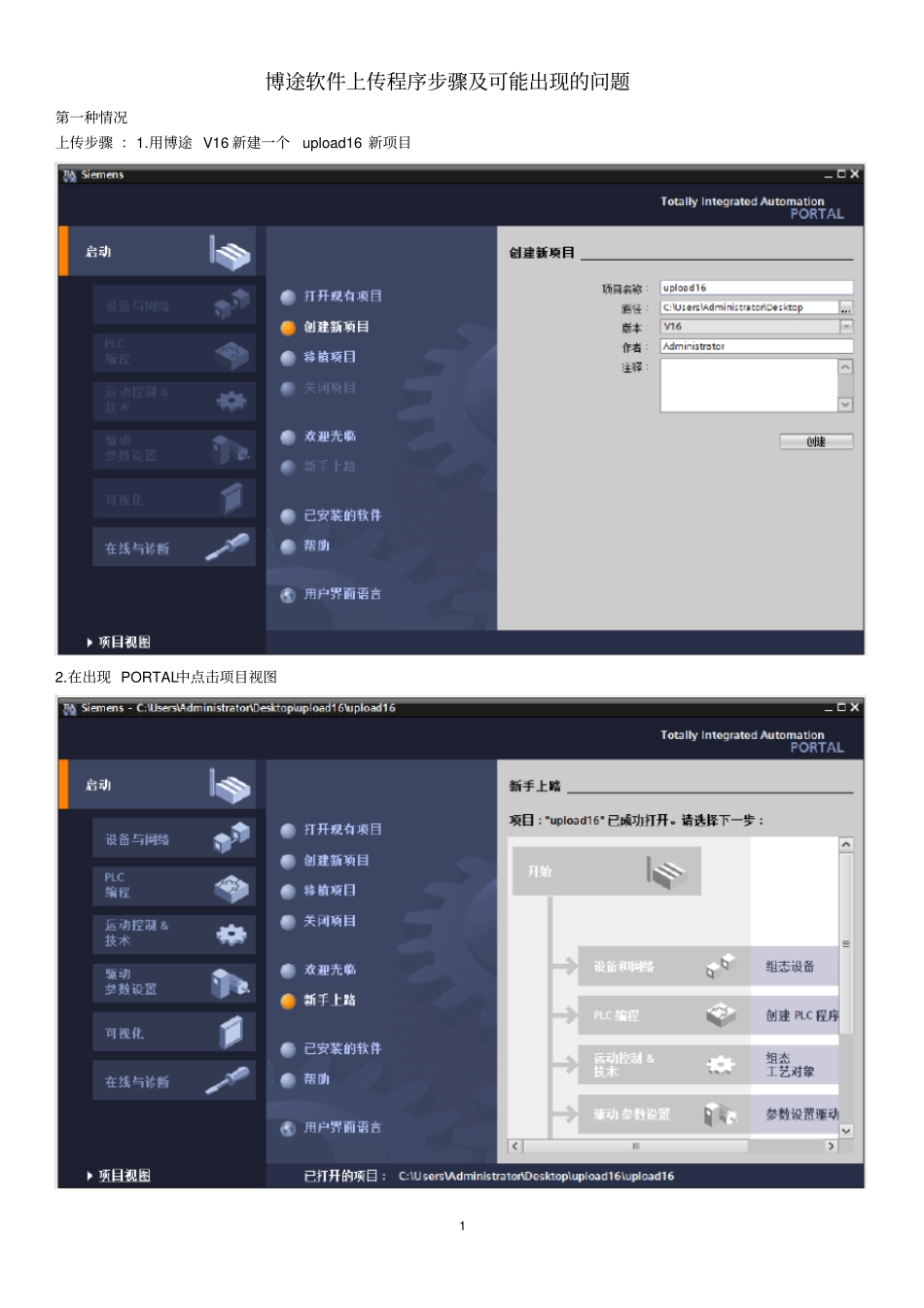

1博途软件上传程序步骤及可能出现的问题第一种情况上传步骤:1.用博途V16新建一个upload16新项目2.在出现PORTAL中点击项目视图23.在项目视图中,选中upload16,点击菜单栏的在线,选择下拉菜单中的将设备作为新站上传(硬件和软件)。4.在弹出的将设备上传到PG/PC窗口中点击开始搜索按钮,找到同一网段中的设备如图。35.比如其中plc_2是我们要找的设备(预先已经知道plc_2中软件编程和硬件组态都是在博途v16中完成的)。选中它,并点击从设备上传。46.由于电脑上打开的博途的版本和plc_2里的组态版本一致,则成功完成上传,如下图。5继续上传其它plc出现的问题:若从plc_1(预先已经知道plc_1中的组态及程序是用博途V14编的)上传程序,则需要在将设备上传到PG/PC中重新选中plc_1,并点击从设备上传。如下图等待片刻后,出现如下窗口6说明无法从plc_1上传硬件组态及软件程序。(原因是plc_1里的硬件组态及软件编程都是在博途v14中完成的,而当前打开的确是博途V16,比plc_1里的版本高)第二种情况上传步骤:1.用博途V14新建一个upload14新项目2.按上传步骤⋯⋯最后将设备作为新站上传(硬件和软件)73.在弹出的将设备上传到PG/PC窗口中点击开始搜索按钮,找到同一网段中的设备如图。4.比如其中plc_1是我们要找的设备(预先已经知道plc_1中软件编程和硬件组态都是在博途v14中完成的)。选中它,并点击从设备上传。85.由于电脑上打开的博途的版本和plc_1里的组态版本一致,则成功完成上传(硬件组态和软件编程),如下图。9继续上传其它plc出现的问题:若从plc_2(预先已经知道plc_2中的组态及程序是用博途V16编的)上传程序,则需要在将设备上传到PG/PC中重新选中plc_2,并点击从设备上传。如下图等待片刻后,出现如下窗口10由于当前打开的博途软件的版本是V14,而plc_2中的程序是在V16版本软件环境下编的。若强行上传,则会弹出以下窗口。
