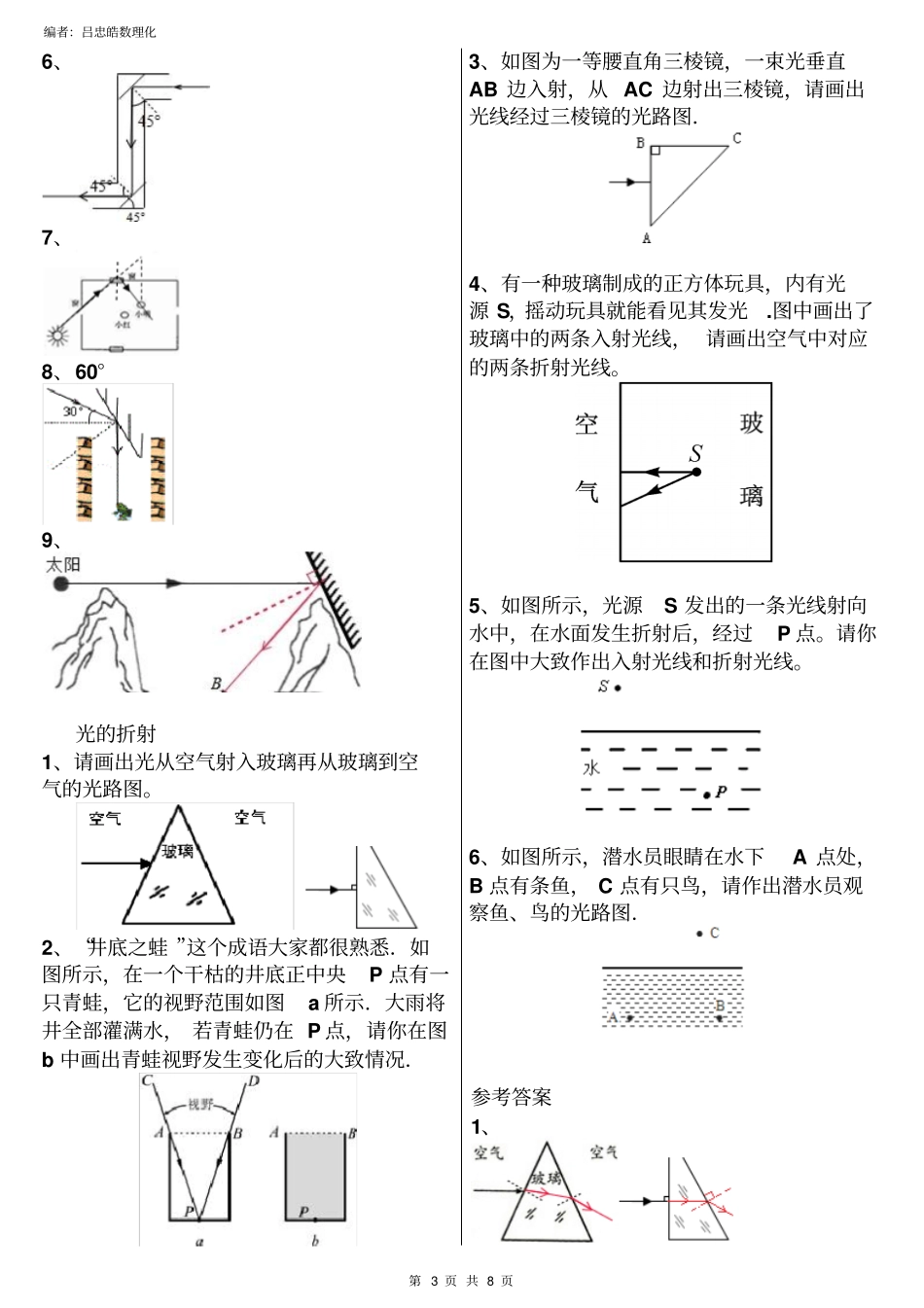

编者：吕忠皓数理化第1页共8页初中光现象作图大全（附答案）编者：吕忠皓数理化光沿直线传播1、小孔成像实验：请在图中做出蜡烛AB的像A'B'：2、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图．请根据这两条光束的方向确定室内电灯的位置（保留作图痕迹）3、如图，画出光源S发出的光线经过墙壁时，在地面上产生的影子，并在影子区域打上阴影线．4、如图为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围（画出光路示意图）．参考答案1、2、3、4、光的反射1、画出图中入射光线经两面平面镜反射的反射光线，并标出入射角、反射角的大小。2、在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。3、在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数．4、如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线．编者：吕忠皓数理化第2页共8页5、一束光线射到某平面镜上，使其沿水平方向传播，如图甲所示，请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）．6、潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．7、小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？（请作图说明）8、已知一束光与水平方向成30°，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为________，并作出平面镜的位置．9、挪威留坎镇被群山包围，难以获得阳光照射．工程师在位置A处安装平面镜，使广场中心B处被照亮．若太阳位于图中所在位置，请在A处添加平面镜并完成光路图．（保留作图痕迹）参考答案1、2、3、4、5、编者：吕忠皓数理化第3页共8页6、7、8、60°9、光的折射1、请画出光从空气射入玻璃再从玻璃到空气的光路图。2、“井底之蛙”这个成语大家都很熟悉．如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示．大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况．3、如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图．4、有一种玻璃制成的正方体玩具，内有光源S，摇动玩具就能看见其发光.图中画出了玻璃中的两条入射光线，请画出空气中对应的两条折射光线。5、如图所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作出入射光线和折射光线。6、如图所示，潜水员眼睛在水下A点处，B点有条鱼，C点有只鸟，请作出潜水员观察鱼、鸟的光路图．参考答案1、编者：吕忠皓数理化第4页共8页2、3、4、5、6、折射反射结合1、光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图所示．请在图中画出经平面镜反射的光线和在水面处的折射光线，并标出角度的大小。2、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．3、当光从空气斜射入水中时，在水面发生反射和折射，如图所示，请你画出光的反射线和光的大致折射方向．4、当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。5、一束光线从空气斜射入水中，在水面发生反射和折射。已知反射光线OA如图所示，请在图中画出它们的入射光线和大致的折射光线。6、如图，一束光线AO沿垂直于水中的平面镜MN的方向由空气入射到水面上的O点。请画出光线AO射入水中的折射光线的大致方向及经平面镜反射后的反射光线。7、如图所示，一束光线AO经平面镜反射编者：吕忠皓数理化第5页共8页后，照射到楔形玻璃砖表面，再穿过楔形玻璃砖．请画出光路图（注意标出法线）．参考答案1、2、3、4、5、6、7、平面镜成像1、根据平面镜成像特点，在图中画出物体AB所成的像．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，请你用作图方法确定发光点S的位置．3、如图所示，AB，CD是发光点S发出经平面镜反射的两条光线．请在图...
