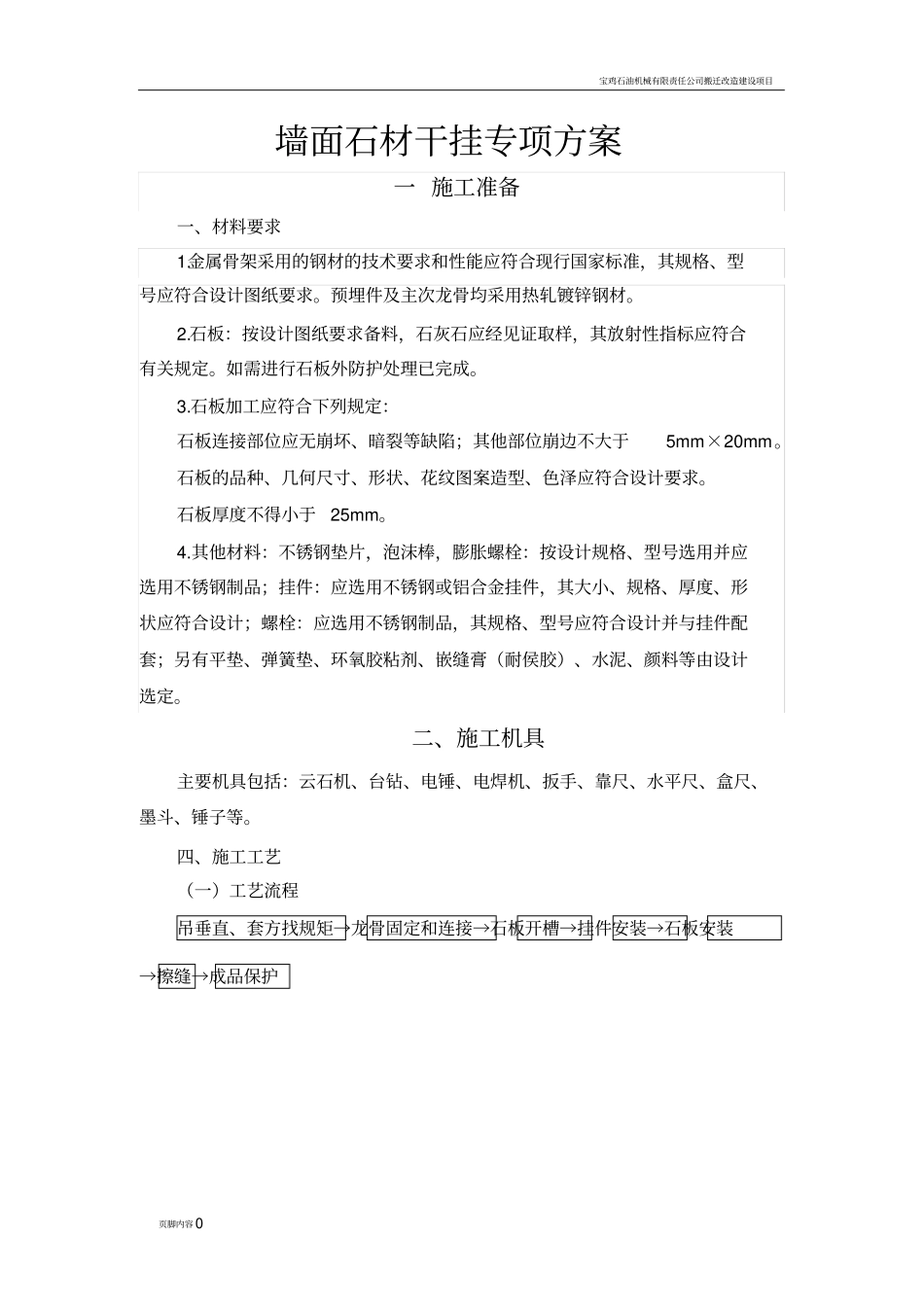

宝鸡石油机械有限责任公司搬迁改造建设项目页脚内容0墙面石材干挂专项方案一施工准备一、材料要求1.金属骨架采用的钢材的技术要求和性能应符合现行国家标准，其规格、型号应符合设计图纸要求。预埋件及主次龙骨均采用热轧镀锌钢材。2.石板：按设计图纸要求备料，石灰石应经见证取样，其放射性指标应符合有关规定。如需进行石板外防护处理已完成。3.石板加工应符合下列规定：石板连接部位应无崩坏、暗裂等缺陷；其他部位崩边不大于5mm×20mm。石板的品种、几何尺寸、形状、花纹图案造型、色泽应符合设计要求。石板厚度不得小于25mm。4.其他材料：不锈钢垫片，泡沫棒，膨胀螺栓：按设计规格、型号选用并应选用不锈钢制品；挂件：应选用不锈钢或铝合金挂件，其大小、规格、厚度、形状应符合设计；螺栓：应选用不锈钢制品，其规格、型号应符合设计并与挂件配套；另有平垫、弹簧垫、环氧胶粘剂、嵌缝膏（耐侯胶）、水泥、颜料等由设计选定。二、施工机具主要机具包括：云石机、台钻、电锤、电焊机、扳手、靠尺、水平尺、盒尺、墨斗、锤子等。四、施工工艺（一）工艺流程吊垂直、套方找规矩→龙骨固定和连接→石板开槽→挂件安装→石板安装→擦缝→成品保护宝鸡石油机械有限责任公司搬迁改造建设项目页脚内容1三、施工工艺1、吊垂直、套方找规矩：1）在建筑物的四大角和门窗洞口边用经纬仪打垂直线；然后根据门窗、楼层水平基线交圈找控制点。2）弹线：按照设计分块大样图，在地面、墙面上分别弹出底层石材位置线和墙面石材的分块线。2、龙骨固定和连接：1）在墙面上，根据石材的分块线和石板开槽（打孔）位置弹出纵横向龙骨位置线。2）埋件：埋件为150×150×10mm后置埋件，因干挂石材的结构墙多数为加气块砌体，埋件采用12mm穿墙螺栓固定，埋件横向最大间距为800mm，纵向最大间距为1000mm。3）骨架连接：其主龙骨50×50×5等边角钢（纵向放置），最大间距为800mm，主龙与预埋件接触面满焊。次龙骨为50×50×5等边角钢（横向放置），间距按单排大理石宽度设置，次龙骨最大间距为320mm，次龙与主龙以焊接连接，接触面满焊。宜先焊接竖向龙骨，焊接的焊缝高度、长度应符合设计，经检查合格后按分块线位置焊接水平龙骨。水平龙骨焊接前应根据石板尺寸、挂件位置提前进行打孔，孔径一般应大于固定挂件的螺栓1-2mm，左右方向最好打成椭圆形，以便挂件的左右调整。4）经检查水平高度和焊缝符合设计要求后将焊渣敲干净，涂刷2遍防锈漆，要求涂刷均匀，不得漏刷。3.石板开槽、打孔：1）短槽式：将石板临时固定，按设计位置用云石机在石板的上下边各开两个短平槽。短平槽长度不应小于100mm，在有效长度内槽深不宜小于15mm；开槽宽度宜为6～7mm（挂件：不锈钢支撑板厚度不宜小于3mm、铝合金支撑板厚度不宜小于4mm）。弧形槽的有效长度不应小于80mm。两挂件间的距离一般不应大于600mm。设计无要求时，两短槽边距离石板两端部的距离不应小于石板厚度的3倍且不应小于85mm，也不应大于180mm。石板开槽后不得有损坏或崩边现象，槽口应打磨成45°倒角，槽内应光滑、宝鸡石油机械有限责任公司搬迁改造建设项目页脚内容2洁净。开槽后应将槽内的石屑吹干净或冲洗干净。4．挂件安装：将挂件用螺栓临时固定在横龙骨的打眼处，安装时螺栓的螺帽朝上，同时应将平垫、弹簧垫安放齐全并适当拧紧。将首层石板逐块进行试挂，位置不相符时应调整挂件的左右使其相符。5．石板安装：首层石板安装。将沿地面层的挂件进行检查，如平垫、弹簧垫安放齐全则拧紧螺帽。将石板下的槽内抹满环氧树脂专用胶，然后将石板插入；调整石板的左右位置找完水平、垂直、方正后将石板上槽内抹满环氧树脂专用胶。将上部的挂件支撑板插入抹胶后的石板槽并拧紧固定挂件的螺帽，再用靠尺板检查有无变形。等环氧树脂胶凝固后按同样方法按石板的编号进行依次进行石板块的安装。首层板安装完毕后再用靠尺板找垂直、水平尺找平整、方尺找阴阳角方正、用游标卡尺检查板缝，发现石板安装不符合要求应进行及修正。按上述方法的第2、3步进行第2层及各层的石板安装。在第2层以上石板安装时，如石板规格不准确或水平龙骨位置偏差造成挂件与水平龙骨之间...
