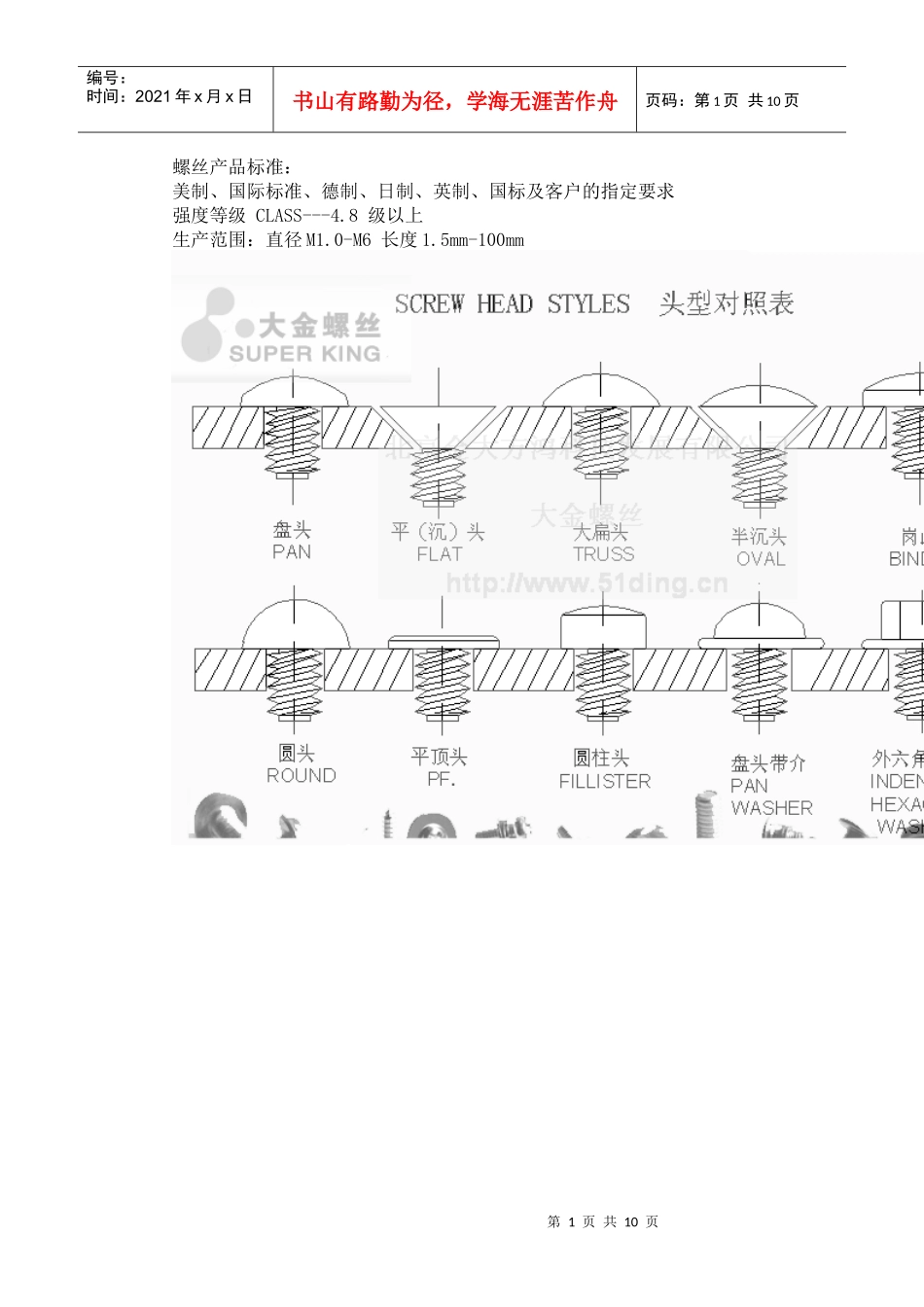

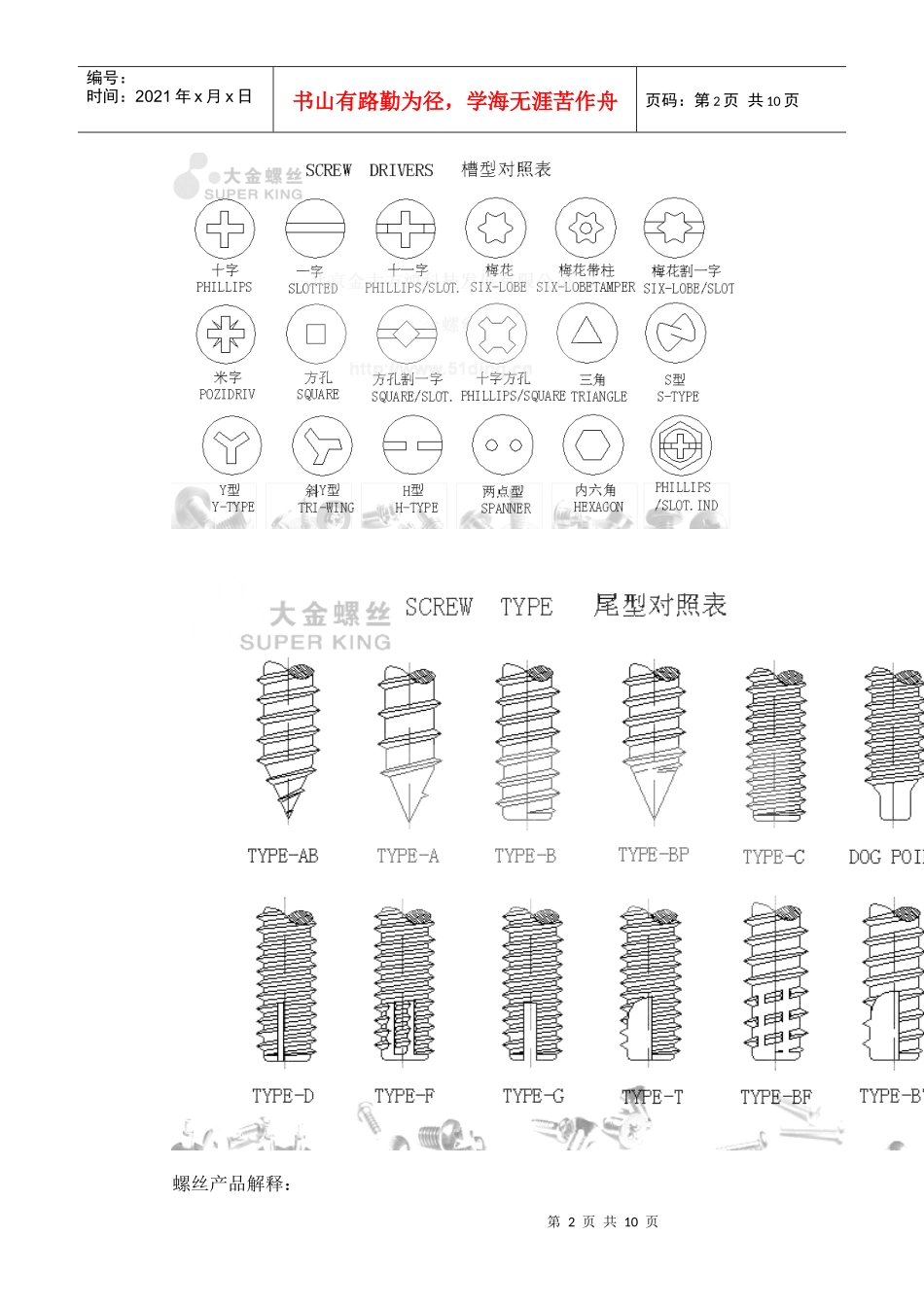

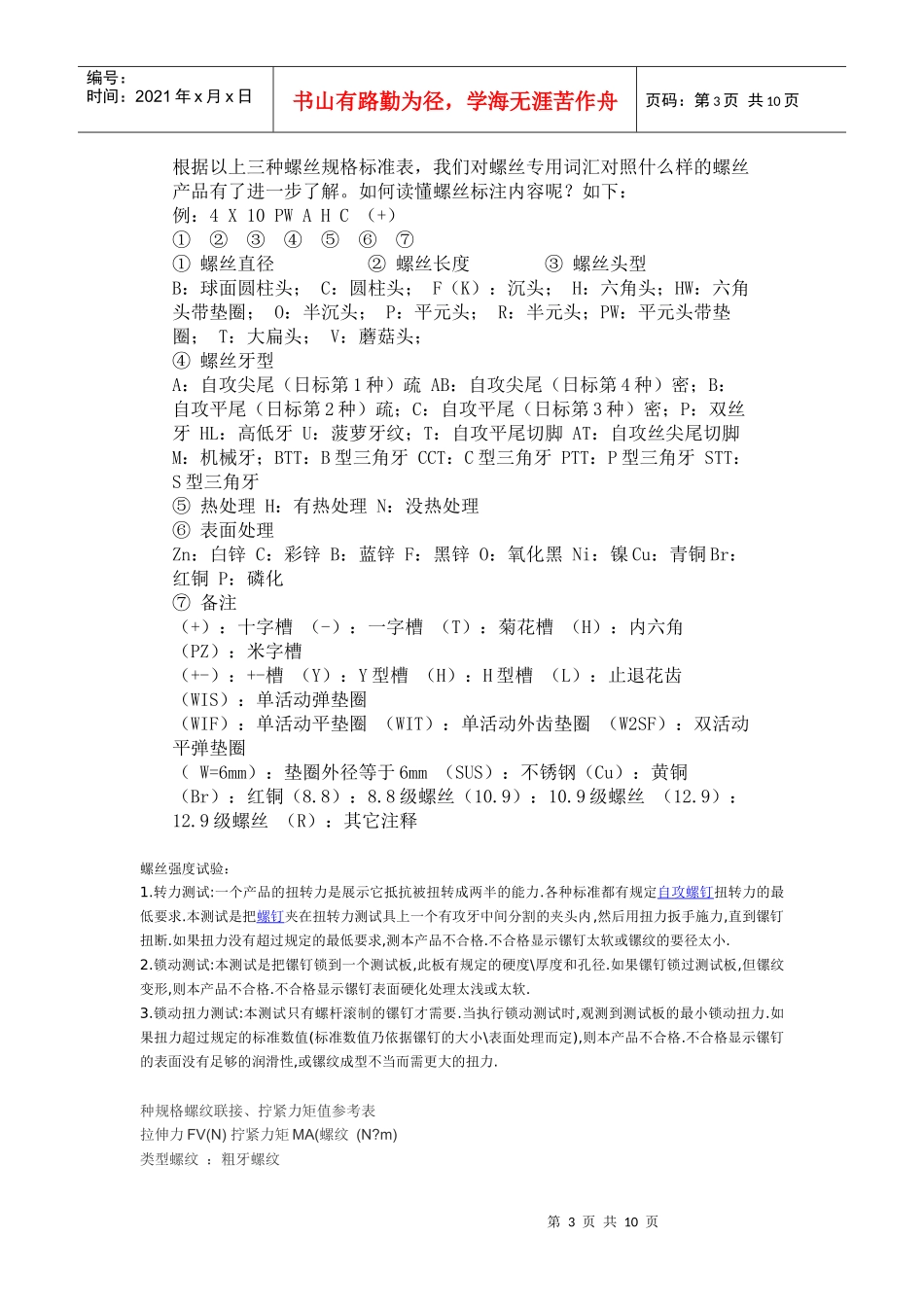

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页螺丝产品标准：美制、国际标准、德制、日制、英制、国标及客户的指定要求强度等级CLASS---4.8级以上生产范围：直径M1.0-M6长度1.5mm-100mm第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页螺丝产品解释：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页根据以上三种螺丝规格标准表，我们对螺丝专用词汇对照什么样的螺丝产品有了进一步了解。如何读懂螺丝标注内容呢？如下：例：4X10PWAHC（+）①②③④⑤⑥⑦①螺丝直径②螺丝长度③螺丝头型B：球面圆柱头；C：圆柱头；F（K）：沉头；H：六角头；HW：六角头带垫圈；O：半沉头；P：平元头；R：半元头；PW：平元头带垫圈；T：大扁头；V：蘑菇头；④螺丝牙型A：自攻尖尾（日标第1种）疏AB：自攻尖尾（日标第4种）密；B：自攻平尾（日标第2种）疏；C：自攻平尾（日标第3种）密；P：双丝牙HL：高低牙U：菠萝牙纹；T：自攻平尾切脚AT：自攻丝尖尾切脚M：机械牙；BTT：B型三角牙CCT：C型三角牙PTT：P型三角牙STT：S型三角牙⑤热处理H：有热处理N：没热处理⑥表面处理Zn：白锌C：彩锌B：蓝锌F：黑锌O：氧化黑Ni：镍Cu：青铜Br：红铜P：磷化⑦备注（+）：十字槽（-）：一字槽（T）：菊花槽（H）：内六角（PZ）：米字槽（+-）：+-槽（Y）：Y型槽（H）：H型槽（L）：止退花齿（WIS）：单活动弹垫圈（WIF）：单活动平垫圈（WIT）：单活动外齿垫圈（W2SF）：双活动平弹垫圈（W=6mm）：垫圈外径等于6mm（SUS）：不锈钢（Cu）：黄铜（Br）：红铜（8.8）：8.8级螺丝（10.9）：10.9级螺丝（12.9）：12.9级螺丝（R）：其它注释螺丝强度试验：1.转力测试:一个产品的扭转力是展示它抵抗被扭转成两半的能力.各种标准都有规定自攻螺钉扭转力的最低要求.本测试是把螺钉夹在扭转力测试具上一个有攻牙中间分割的夹头内,然后用扭力扳手施力,直到镙钉扭断.如果扭力没有超过规定的最低要求,测本产品不合格.不合格显示镙钉太软或镙纹的要径太小.2.锁动测试:本测试是把镙钉锁到一个测试板,此板有规定的硬度\厚度和孔径.如果镙钉锁过测试板,但镙纹变形,则本产品不合格.不合格显示镙钉表面硬化处理太浅或太软.3.锁动扭力测试:本测试只有螺杆滚制的镙钉才需要.当执行锁动测试时,观测到测试板的最小锁动扭力.如果扭力超过规定的标准数值(标准数值乃依据镙钉的大小\表面处理而定),则本产品不合格.不合格显示镙钉的表面没有足够的润滑性,或镙纹成型不当而需更大的扭力.种规格螺纹联接、拧紧力矩值参考表拉伸力FV(N)拧紧力矩MA(螺纹(N?m)类型螺纹：粗牙螺纹第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页规格8.8级10.9级12.9级M43.04.45.1M55.98.710M6101618M8253643M10497284M1286126145M14135200236M16210310365M18300430600M20425610710M22580820960M2473010501220M27110015501800M30145021002450细牙螺纹M8X1273946M10X1.25527690M12X1.2593135160M12×1.589130155M14×1.5145215255M16×1.5226330390M18×1.5340485570M20×1.5475680790M22×1.56309001050M24×280011501350M27×2115016501950M30×2165023502750国际单位制换算关系名称原单位国际单位油水压力公斤力/厘米2kgf/cm2千帕98kPa=0.098MPa机械强度公斤力/毫米2kgf/mm2牛顿/毫米29.8N/mm2扭矩单位公斤?米kg?m牛顿?米9.8N?m螺栓性能等级的含义2007-08-2208:50来源：一大把论坛[评论][大中小]钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺...
