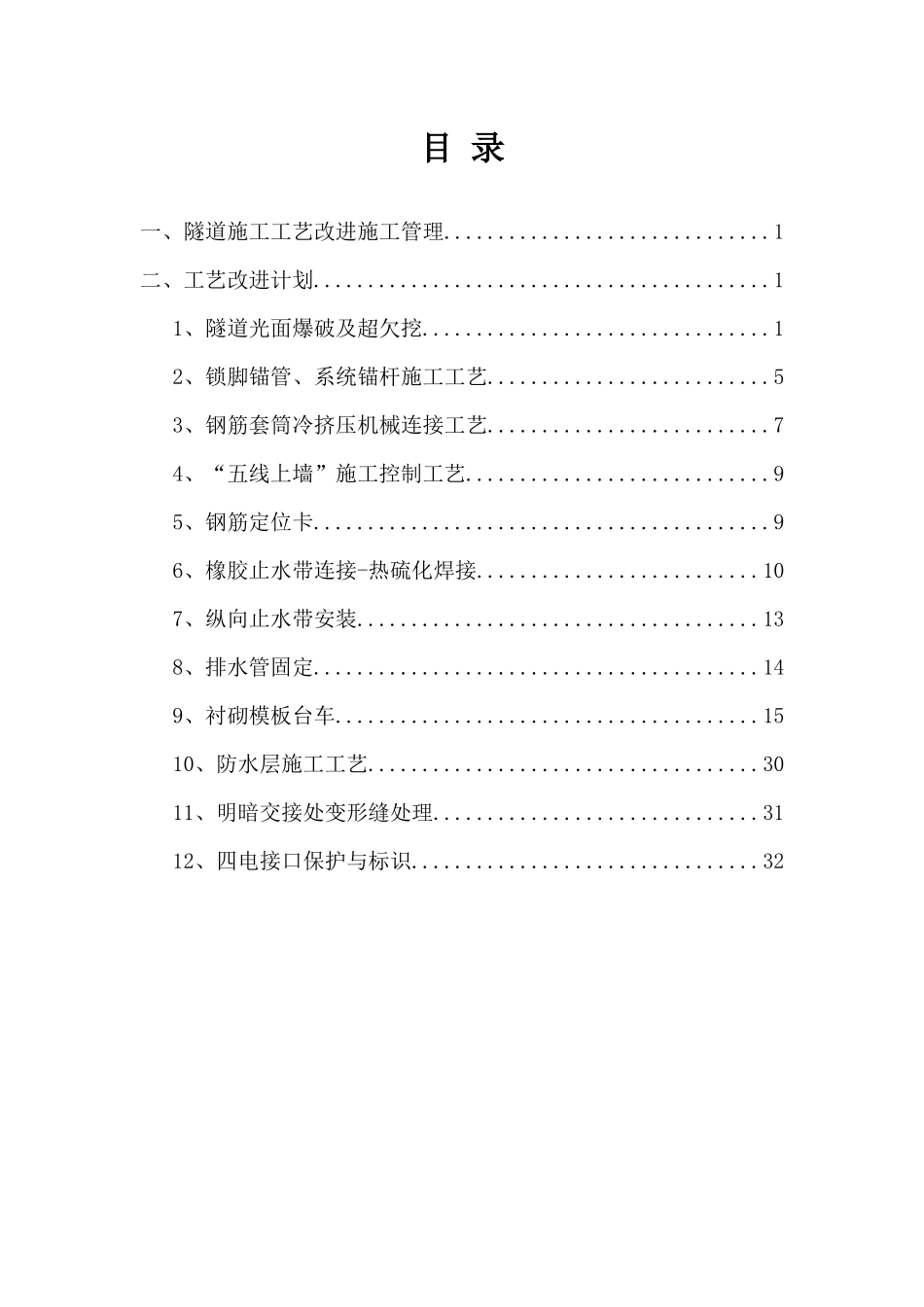

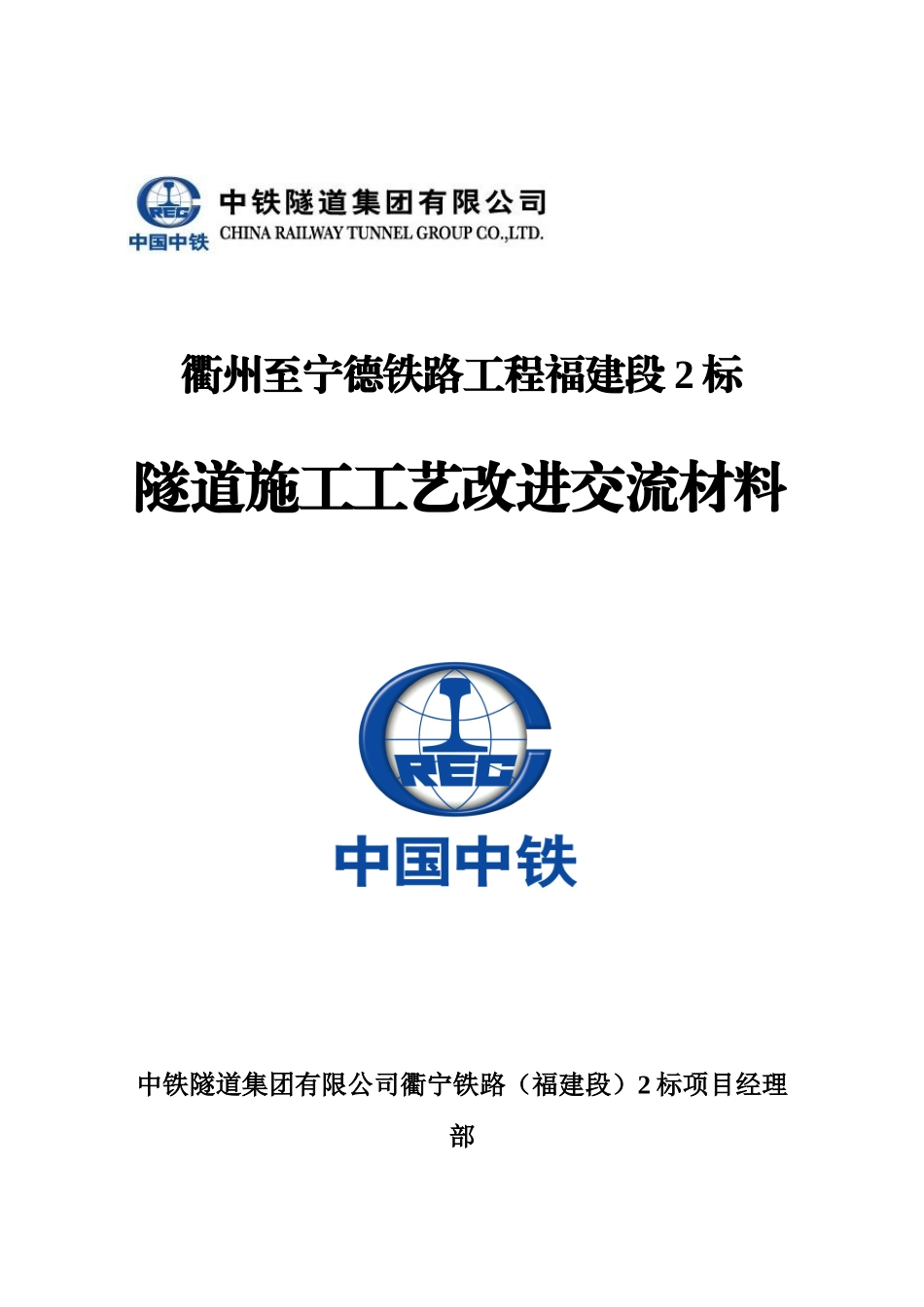

衢州至宁德铁路工程福建段2标隧道施工工艺改进交流材料中铁隧道集团有限公司衢宁铁路(福建段)2标项目经理部二〇一六年四月八日目录一、隧道施工工艺改进施工管理..............................1二、工艺改进计划..........................................11、隧道光面爆破及超欠挖................................12、锁脚锚管、系统锚杆施工工艺..........................53、钢筋套筒冷挤压机械连接工艺..........................74、“五线上墙”施工控制工艺............................95、钢筋定位卡..........................................96、橡胶止水带连接-热硫化焊接..........................107、纵向止水带安装.....................................138、排水管固定.........................................149、衬砌模板台车.......................................1510、防水层施工工艺....................................3011、明暗交接处变形缝处理..............................3112、四电接口保护与标识................................32第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页一、隧道施工工艺改进施工管理1、项目成立以项目经理为组长,土木总工、机械总工为副组长,各分部经理、副经理、土木及机械总工为组员的隧道工艺改进管理领导小组,落实公司要求,制定实施方案、考核办法及创新机制,有效、持续推进项目标准化施工管理落地。组长:项目经理副组长:项目土木总工、项目机械总工成员:各部门主管、各分部经理、副经理、土木总工及机械总工2、职责分工2.1项目部职责:负责项目隧道施工工艺改进管理的统一部署、监督和指导;负责有计划的组织分部进行路内标准化工地、全线兄弟单位之间的观摩交流,并将成果应用到施工中,不断改进提高。2.2分部职责:负责隧道施工工艺改进管理工作的落实,分部经理为第一责任人,分部副经理、土木总工、机械总工为对应岗位责任人,具体落实标准化的各项工作和实施;负责及时发现、反馈不足及改进建议,持续提高二衬砼施工水平;建立创新机制,对常见的质量通病和惯性问题,制定攻关计划,开展“工艺改进攻关活动”,形成优秀成果。第1页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页二、工艺改进计划1、隧道光面爆破及超欠挖改变“宁超勿欠”的传统观点和错误想法,树立“不欠少超”的观点;分部成立以分部经理为第一责任人的“超欠挖及喷砼回弹管理小组”,明确责任与分工,加强隧道光爆及超欠挖管理,制定措施,严格落实制度、刚性考核兑现。1.1光爆及超欠挖控制措施:(1)加强爆破专项方案设计及交底;(2)提高测量放样精度;(3)提高钻孔精度;(4)动态调整预留变形量;(5)动态优化爆破参数;(6)开挖实际断面测绘及周边眼超欠考核;(7)喷射砼实际断面测绘及喷射砼损耗考核;(8)衬砌成型及衬砌砼超欠考核。第3页共42页第2页共42页技术交底(含爆破)装药隧道工程师过程指导掌子面测量划线钻眼爆破成型立拱、喷砼成型衬砌成型测量组采集开挖断面(拱架段专业工程师通过尺量印证)测量组采集初支断面(喷后)工程部单循环超欠挖及喷砼节超统计表工程部超欠挖及圬工节超汇总(周、月)测量组采集初支断面(衬前)物资部收集单循环二衬实耗量工程部单循环衬砌砼节超统计表量物资部收集单循环喷砼实耗公司工程部超欠挖及圬工节超汇总公司成本部对项目考核工经部超欠挖及圬工节超考核(周、月)物资部实耗量汇总(周、月)公司物资部实耗量汇总编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页第4页共42页第3页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共42页图1-1隧道超欠挖及圬工损耗管控和校核流程图1-2周边眼布孔第5页共42页第4页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共42页图1-3周边眼间距图1-4周边眼间隔装药图1-5钻爆作业“定人定岗”第5页共42页第6页共42页编号:时间:2021年x月x日书山有路勤为...
