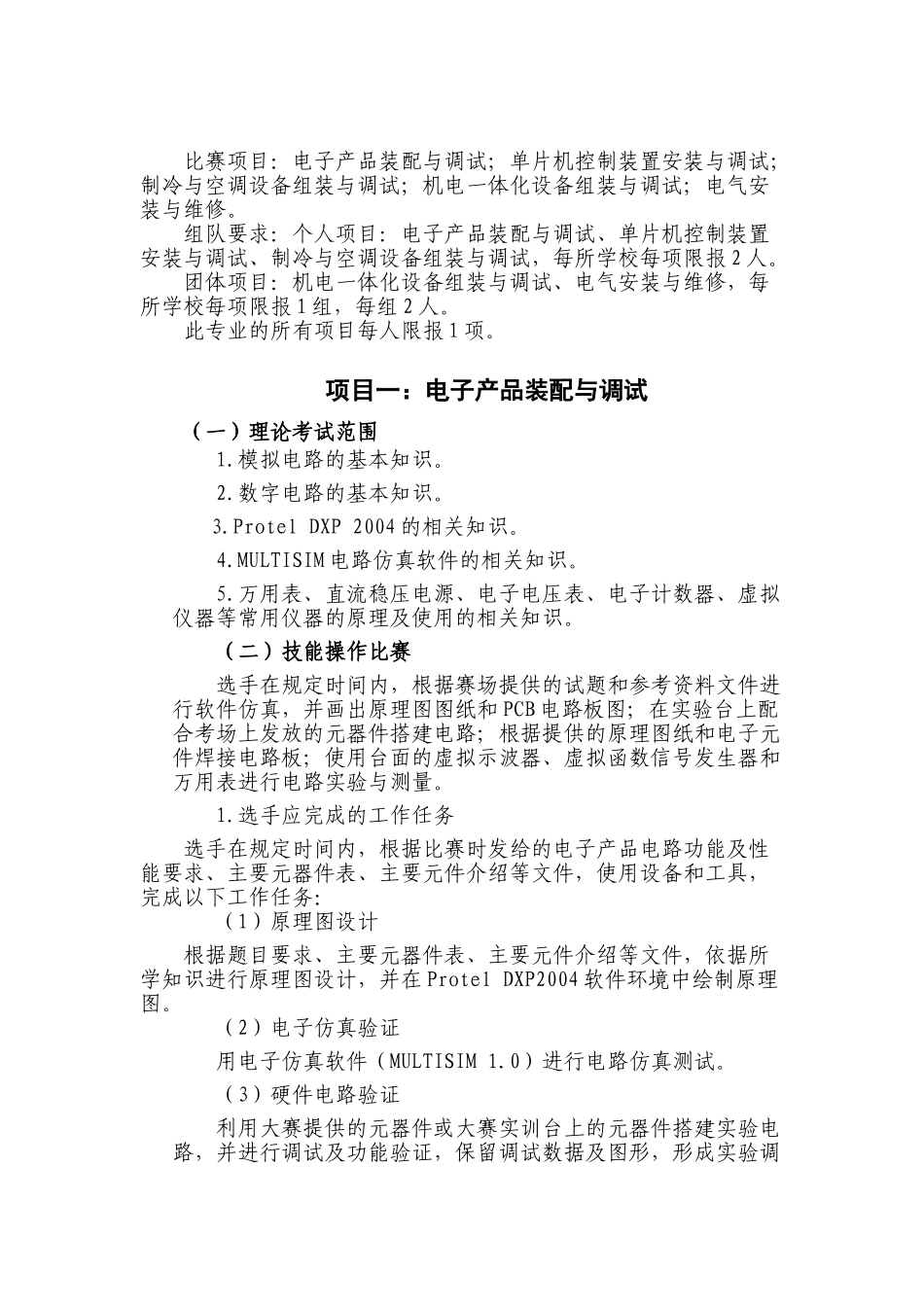

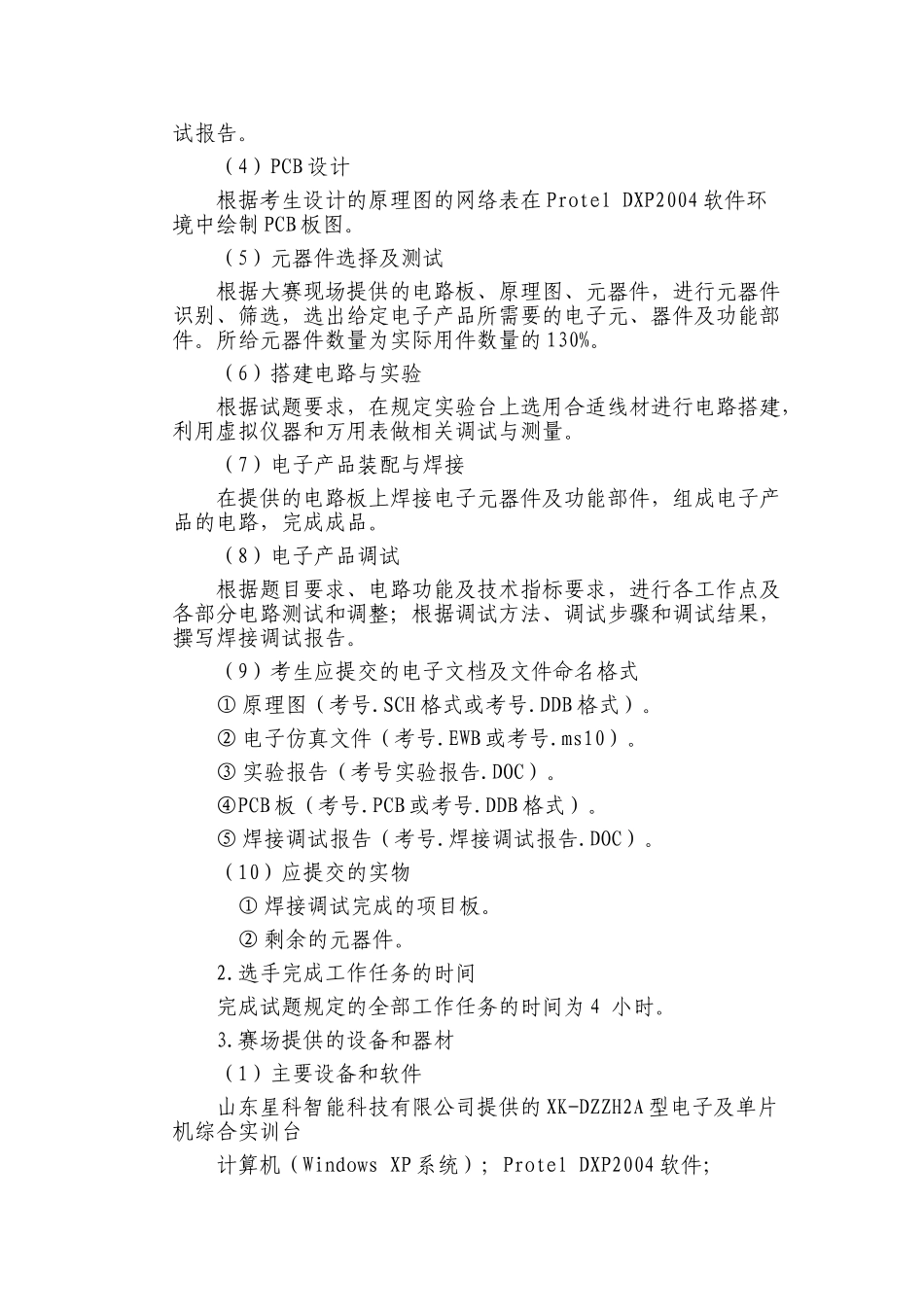

比赛项目：电子产品装配与调试；单片机控制装置安装与调试；制冷与空调设备组装与调试；机电一体化设备组装与调试；电气安装与维修。组队要求：个人项目：电子产品装配与调试、单片机控制装置安装与调试、制冷与空调设备组装与调试，每所学校每项限报2人。团体项目：机电一体化设备组装与调试、电气安装与维修，每所学校每项限报1组，每组2人。此专业的所有项目每人限报1项。项目一：电子产品装配与调试（一）理论考试范围1.模拟电路的基本知识。2.数字电路的基本知识。3.ProtelDXP2004的相关知识。4.MULTISIM电路仿真软件的相关知识。5.万用表、直流稳压电源、电子电压表、电子计数器、虚拟仪器等常用仪器的原理及使用的相关知识。（二）技能操作比赛选手在规定时间内，根据赛场提供的试题和参考资料文件进行软件仿真，并画出原理图图纸和PCB电路板图；在实验台上配合考场上发放的元器件搭建电路；根据提供的原理图纸和电子元件焊接电路板；使用台面的虚拟示波器、虚拟函数信号发生器和万用表进行电路实验与测量。1.选手应完成的工作任务选手在规定时间内，根据比赛时发给的电子产品电路功能及性能要求、主要元器件表、主要元件介绍等文件，使用设备和工具，完成以下工作任务：（1）原理图设计根据题目要求、主要元器件表、主要元件介绍等文件，依据所学知识进行原理图设计，并在ProtelDXP2004软件环境中绘制原理图。（2）电子仿真验证用电子仿真软件（MULTISIM1.0）进行电路仿真测试。（3）硬件电路验证利用大赛提供的元器件或大赛实训台上的元器件搭建实验电路，并进行调试及功能验证，保留调试数据及图形，形成实验调试报告。（4）PCB设计根据考生设计的原理图的网络表在ProtelDXP2004软件环境中绘制PCB板图。（5）元器件选择及测试根据大赛现场提供的电路板、原理图、元器件，进行元器件识别、筛选，选出给定电子产品所需要的电子元、器件及功能部件。所给元器件数量为实际用件数量的130%。（6）搭建电路与实验根据试题要求，在规定实验台上选用合适线材进行电路搭建，利用虚拟仪器和万用表做相关调试与测量。（7）电子产品装配与焊接在提供的电路板上焊接电子元器件及功能部件，组成电子产品的电路，完成成品。（8）电子产品调试根据题目要求、电路功能及技术指标要求，进行各工作点及各部分电路测试和调整；根据调试方法、调试步骤和调试结果，撰写焊接调试报告。（9）考生应提交的电子文档及文件命名格式①原理图（考号.SCH格式或考号.DDB格式）。②电子仿真文件（考号.EWB或考号.ms10）。③实验报告（考号实验报告.DOC）。④PCB板（考号.PCB或考号.DDB格式）。⑤焊接调试报告（考号.焊接调试报告.DOC）。（10）应提交的实物①焊接调试完成的项目板。②剩余的元器件。2.选手完成工作任务的时间完成试题规定的全部工作任务的时间为4小时。3.赛场提供的设备和器材（1）主要设备和软件山东星科智能科技有限公司提供的XK-DZZH2A型电子及单片机综合实训台计算机（WindowsXP系统）；ProtelDXP2004软件；MULTISIM10.0电子仿真软件。（2）器材根据比赛需要，赛场提供下列器材：PCB板；电子设备所需元器件若干；连接导线，保险管（0.5A、1A、2A）等。（3）赛场提供必要的供电安全保障设施。（4）赛场提供饮用水。4.选手自带工具及材料等根据比赛需要，比赛需要下列工具，均由选手自带（不允许带电动工具）：①连接电路的工具：电烙铁（含烙铁架）、焊锡、助焊剂、尖嘴钳、斜口钳、镊子、一字螺丝刀、十字螺丝刀、起拔器、防静电手环等。②电路和元件检查工具：万用表。③劳保用品：绝缘鞋、工作服。5.知识准备与技术要求（1）知识准备①模拟电路、数字电路、单片机原理与接口电路、ProtelDXP2004、MULTISIM10.0电路仿真软件等相关知识及其应用。②典型电路、元器件知识及其应用（重点：直流电源、三极管、运放、逻辑电路、数字显示）。③万用表、直流稳压电源、电子电压表、电子计数器、虚拟仪器等常用仪器的使用。（2）安全要求能正确使用常用仪器，熟知安全用电常识。6.评分（1）评分说明除了在实验台上搭建实验电路和项目板与实验台联调这2个步骤需现场评分外，其余步骤的操作结...
