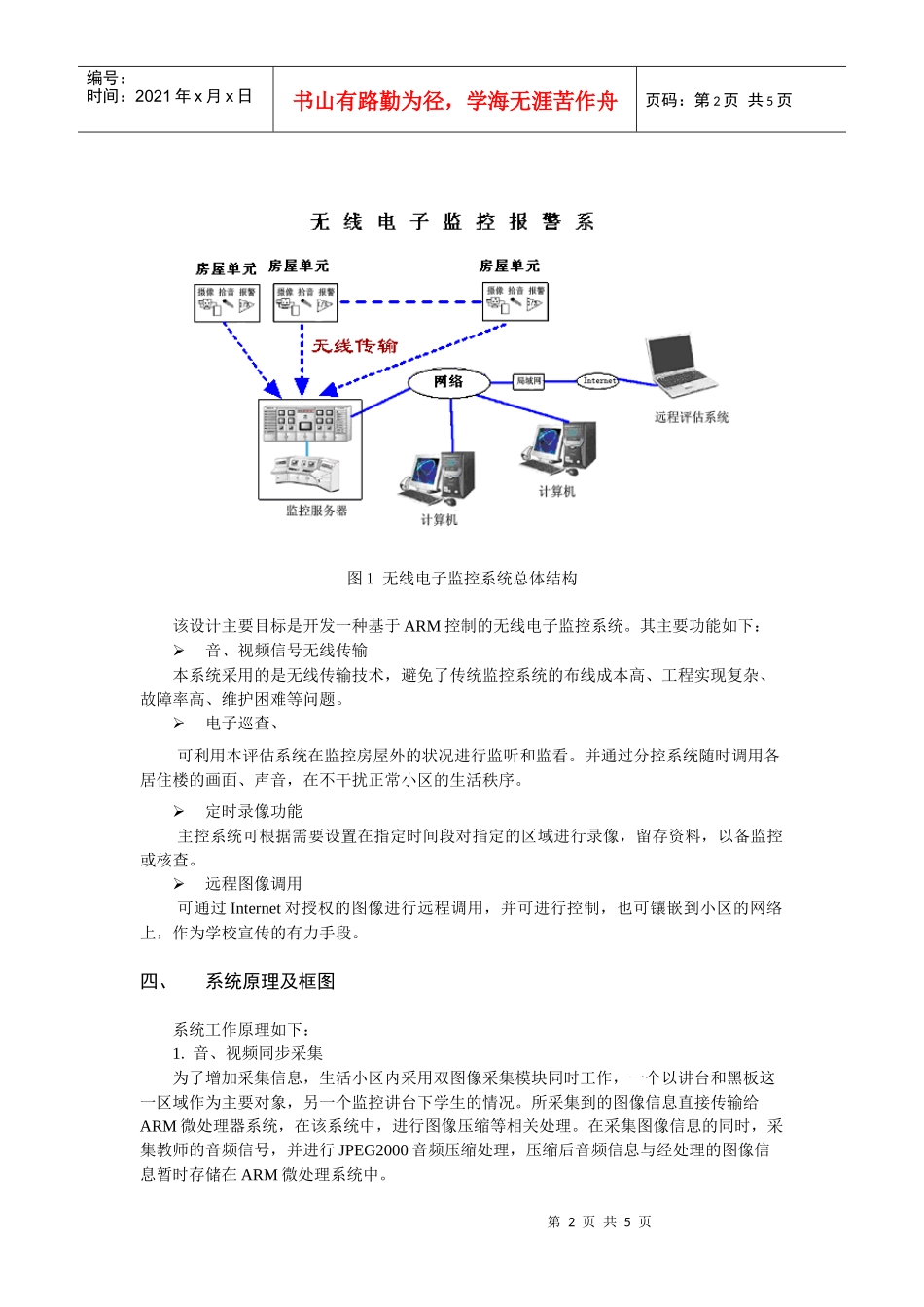

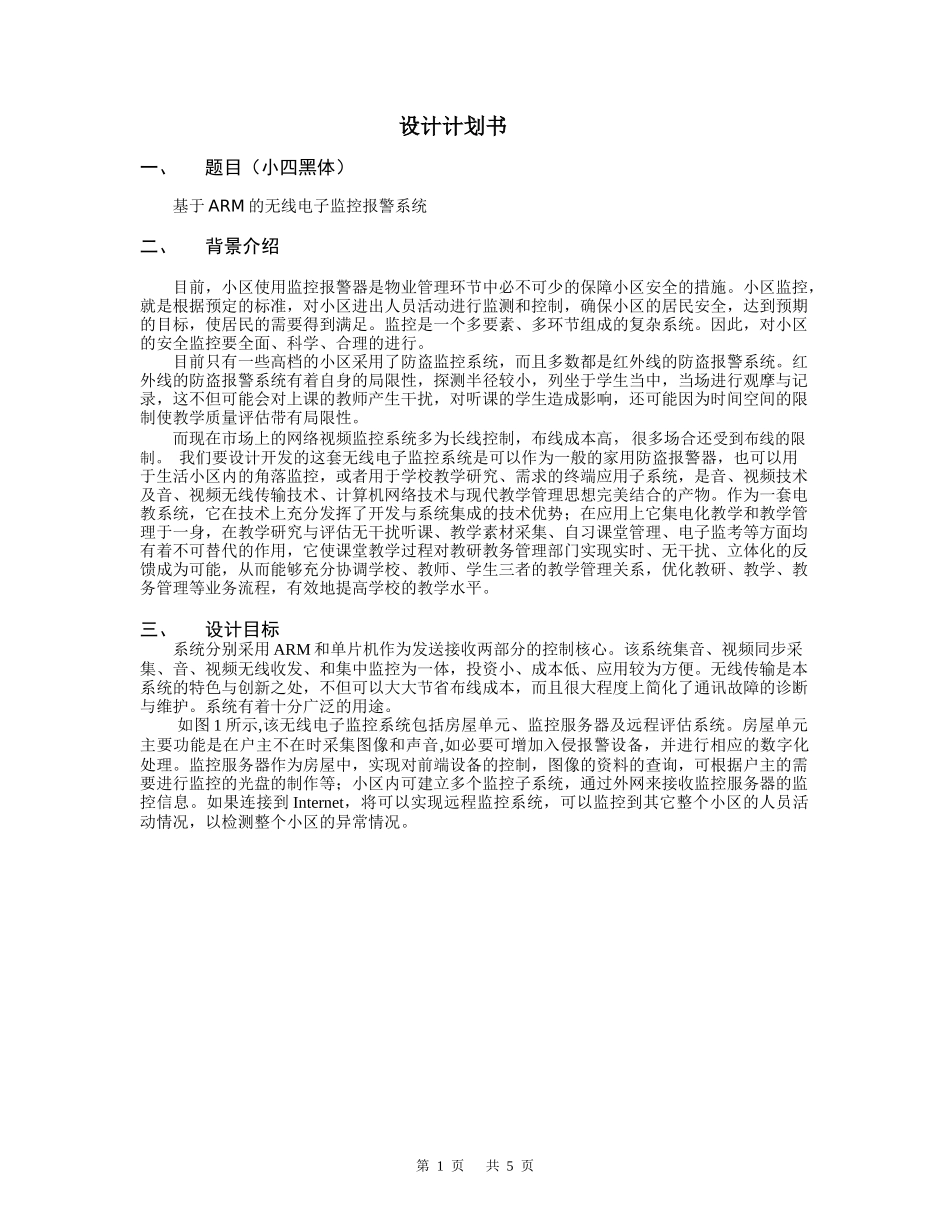

设计计划书一、题目(小四黑体)基于ARM的无线电子监控报警系统二、背景介绍目前,小区使用监控报警器是物业管理环节中必不可少的保障小区安全的措施。小区监控,就是根据预定的标准,对小区进出人员活动进行监测和控制,确保小区的居民安全,达到预期的目标,使居民的需要得到满足。监控是一个多要素、多环节组成的复杂系统。因此,对小区的安全监控要全面、科学、合理的进行。目前只有一些高档的小区采用了防盗监控系统,而且多数都是红外线的防盗报警系统。红外线的防盗报警系统有着自身的局限性,探测半径较小,列坐于学生当中,当场进行观摩与记录,这不但可能会对上课的教师产生干扰,对听课的学生造成影响,还可能因为时间空间的限制使教学质量评估带有局限性。而现在市场上的网络视频监控系统多为长线控制,布线成本高,很多场合还受到布线的限制。我们要设计开发的这套无线电子监控系统是可以作为一般的家用防盗报警器,也可以用于生活小区内的角落监控,或者用于学校教学研究、需求的终端应用子系统,是音、视频技术及音、视频无线传输技术、计算机网络技术与现代教学管理思想完美结合的产物。作为一套电教系统,它在技术上充分发挥了开发与系统集成的技术优势;在应用上它集电化教学和教学管理于一身,在教学研究与评估无干扰听课、教学素材采集、自习课堂管理、电子监考等方面均有着不可替代的作用,它使课堂教学过程对教研教务管理部门实现实时、无干扰、立体化的反馈成为可能,从而能够充分协调学校、教师、学生三者的教学管理关系,优化教研、教学、教务管理等业务流程,有效地提高学校的教学水平。三、设计目标系统分别采用ARM和单片机作为发送接收两部分的控制核心。该系统集音、视频同步采集、音、视频无线收发、和集中监控为一体,投资小、成本低、应用较为方便。无线传输是本系统的特色与创新之处,不但可以大大节省布线成本,而且很大程度上简化了通讯故障的诊断与维护。系统有着十分广泛的用途。如图1所示,该无线电子监控系统包括房屋单元、监控服务器及远程评估系统。房屋单元主要功能是在户主不在时采集图像和声音,如必要可增加入侵报警设备,并进行相应的数字化处理。监控服务器作为房屋中,实现对前端设备的控制,图像的资料的查询,可根据户主的需要进行监控的光盘的制作等;小区内可建立多个监控子系统,通过外网来接收监控服务器的监控信息。如果连接到Internet,将可以实现远程监控系统,可以监控到其它整个小区的人员活动情况,以检测整个小区的异常情况。第1页共5页第2页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共5页图1无线电子监控系统总体结构该设计主要目标是开发一种基于ARM控制的无线电子监控系统。其主要功能如下:音、视频信号无线传输本系统采用的是无线传输技术,避免了传统监控系统的布线成本高、工程实现复杂、故障率高、维护困难等问题。电子巡查、可利用本评估系统在监控房屋外的状况进行监听和监看。并通过分控系统随时调用各居住楼的画面、声音,在不干扰正常小区的生活秩序。定时录像功能主控系统可根据需要设置在指定时间段对指定的区域进行录像,留存资料,以备监控或核查。远程图像调用可通过Internet对授权的图像进行远程调用,并可进行控制,也可镶嵌到小区的网络上,作为学校宣传的有力手段。四、系统原理及框图系统工作原理如下:1.音、视频同步采集为了增加采集信息,生活小区内采用双图像采集模块同时工作,一个以讲台和黑板这一区域作为主要对象,另一个监控讲台下学生的情况。所采集到的图像信息直接传输给ARM微处理器系统,在该系统中,进行图像压缩等相关处理。在采集图像信息的同时,采集教师的音频信号,并进行JPEG2000音频压缩处理,压缩后音频信息与经处理的图像信息暂时存储在ARM微处理系统中。第3页共5页第2页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共5页2.音、视频无线收发在ARM的控制下,存储在ARM中的音、视频信息将通过无线发送模块发送出去,接收端放置在监控室内,所接收到的信息被上传到监控服务器上,由监控系统播放出来...
