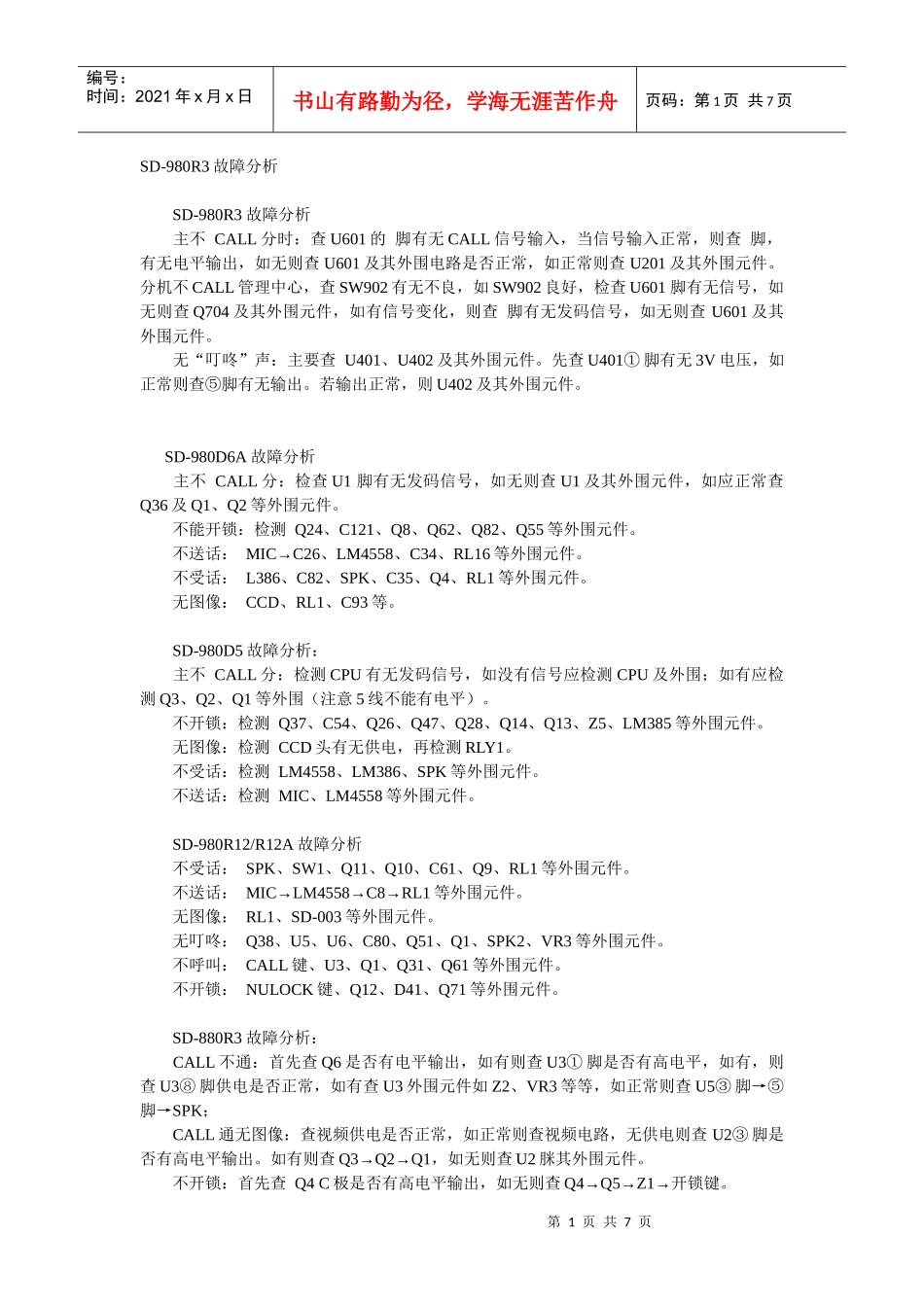

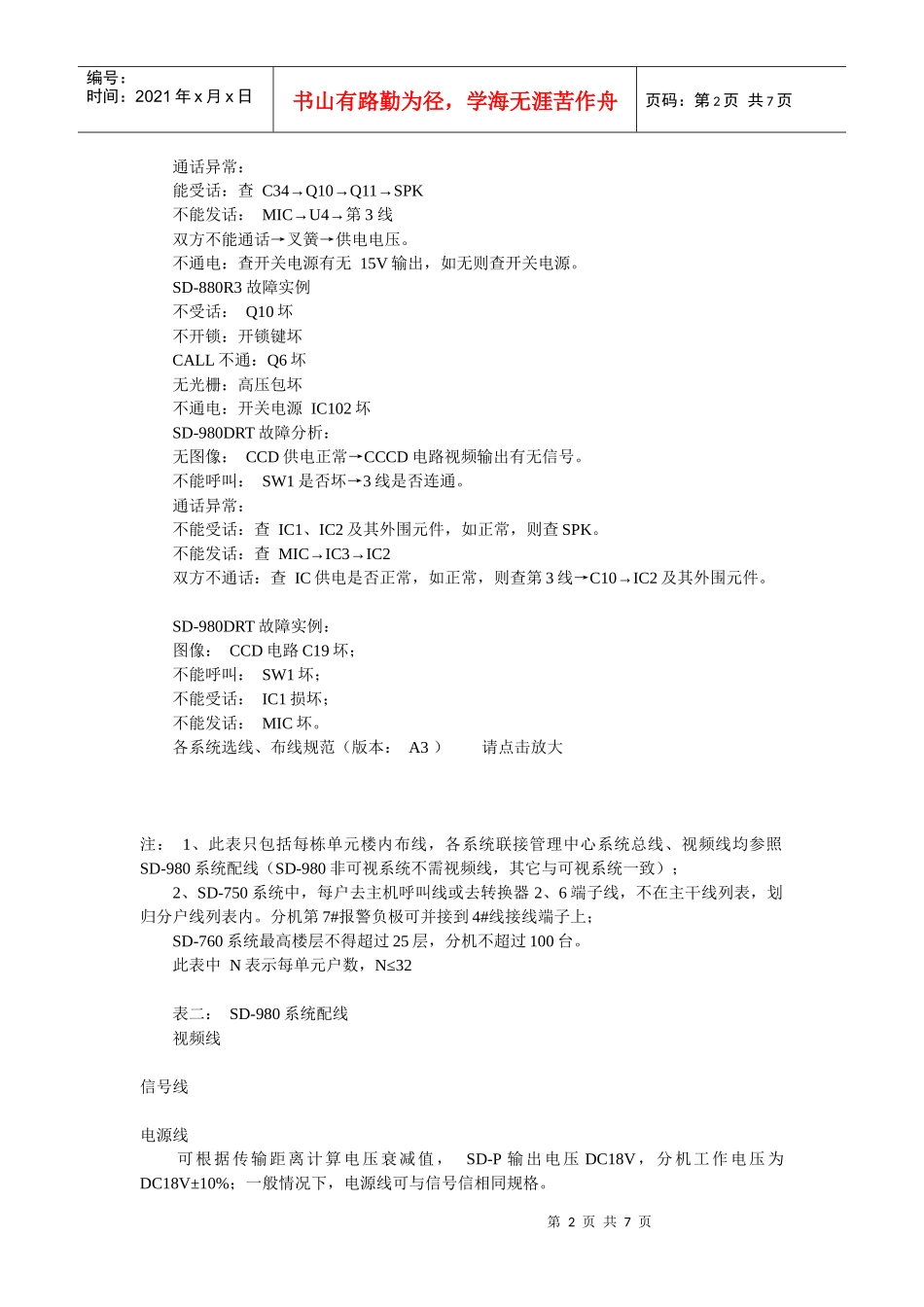

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页SD-980R3故障分析SD-980R3故障分析主不CALL分时：查U601的脚有无CALL信号输入，当信号输入正常，则查脚，有无电平输出，如无则查U601及其外围电路是否正常，如正常则查U201及其外围元件。分机不CALL管理中心，查SW902有无不良，如SW902良好，检查U601脚有无信号，如无则查Q704及其外围元件，如有信号变化，则查脚有无发码信号，如无则查U601及其外围元件。无“叮咚”声：主要查U401、U402及其外围元件。先查U401①脚有无3V电压，如正常则查⑤脚有无输出。若输出正常，则U402及其外围元件。SD-980D6A故障分析主不CALL分：检查U1脚有无发码信号，如无则查U1及其外围元件，如应正常查Q36及Q1、Q2等外围元件。不能开锁：检测Q24、C121、Q8、Q62、Q82、Q55等外围元件。不送话：MIC→C26、LM4558、C34、RL16等外围元件。不受话：L386、C82、SPK、C35、Q4、RL1等外围元件。无图像：CCD、RL1、C93等。SD-980D5故障分析：主不CALL分：检测CPU有无发码信号，如没有信号应检测CPU及外围；如有应检测Q3、Q2、Q1等外围（注意5线不能有电平）。不开锁：检测Q37、C54、Q26、Q47、Q28、Q14、Q13、Z5、LM385等外围元件。无图像：检测CCD头有无供电，再检测RLY1。不受话：检测LM4558、LM386、SPK等外围元件。不送话：检测MIC、LM4558等外围元件。SD-980R12/R12A故障分析不受话：SPK、SW1、Q11、Q10、C61、Q9、RL1等外围元件。不送话：MIC→LM4558→C8→RL1等外围元件。无图像：RL1、SD-003等外围元件。无叮咚：Q38、U5、U6、C80、Q51、Q1、SPK2、VR3等外围元件。不呼叫：CALL键、U3、Q1、Q31、Q61等外围元件。不开锁：NULOCK键、Q12、D41、Q71等外围元件。SD-880R3故障分析：CALL不通：首先查Q6是否有电平输出，如有则查U3①脚是否有高电平，如有，则查U3⑧脚供电是否正常，如有查U3外围元件如Z2、VR3等等，如正常则查U5③脚→⑤脚→SPK；CALL通无图像：查视频供电是否正常，如正常则查视频电路，无供电则查U2③脚是否有高电平输出。如有则查Q3→Q2→Q1，如无则查U2脒其外围元件。不开锁：首先查Q4C极是否有高电平输出，如无则查Q4→Q5→Z1→开锁键。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页通话异常：能受话：查C34→Q10→Q11→SPK不能发话：MIC→U4→第3线双方不能通话→叉簧→供电电压。不通电：查开关电源有无15V输出，如无则查开关电源。SD-880R3故障实例不受话：Q10坏不开锁：开锁键坏CALL不通：Q6坏无光栅：高压包坏不通电：开关电源IC102坏SD-980DRT故障分析：无图像：CCD供电正常→CCCD电路视频输出有无信号。不能呼叫：SW1是否坏→3线是否连通。通话异常：不能受话：查IC1、IC2及其外围元件，如正常，则查SPK。不能发话：查MIC→IC3→IC2双方不通话：查IC供电是否正常，如正常，则查第3线→C10→IC2及其外围元件。SD-980DRT故障实例：图像：CCD电路C19坏；不能呼叫：SW1坏；不能受话：IC1损坏；不能发话：MIC坏。各系统选线、布线规范（版本：A3）请点击放大注：1、此表只包括每栋单元楼内布线，各系统联接管理中心系统总线、视频线均参照SD-980系统配线（SD-980非可视系统不需视频线，其它与可视系统一致）；2、SD-750系统中，每户去主机呼叫线或去转换器2、6端子线，不在主干线列表，划归分户线列表内。分机第7#报警负极可并接到4#线接线端子上；SD-760系统最高楼层不得超过25层，分机不超过100台。此表中N表示每单元户数，N≤32表二：SD-980系统配线视频线信号线电源线可根据传输距离计算电压衰减值，SD-P输出电压DC18V，分机工作电压为DC18V±10%；一般情况下，电源线可与信号信相同规格。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页室内机至门前机电锁线，主机至电锁线，线长尽量控制在15m以内，线径≥1.0mm2。布线注意事项：1、分户线线管可选用≥Φ20mm的PVC管或镀锌管，主干线布线管视穿线根楼而定。2、视频线和信号线严禁与强电线包括AC220V连在一个管内或一个线槽、桥架内。严格意义上...
