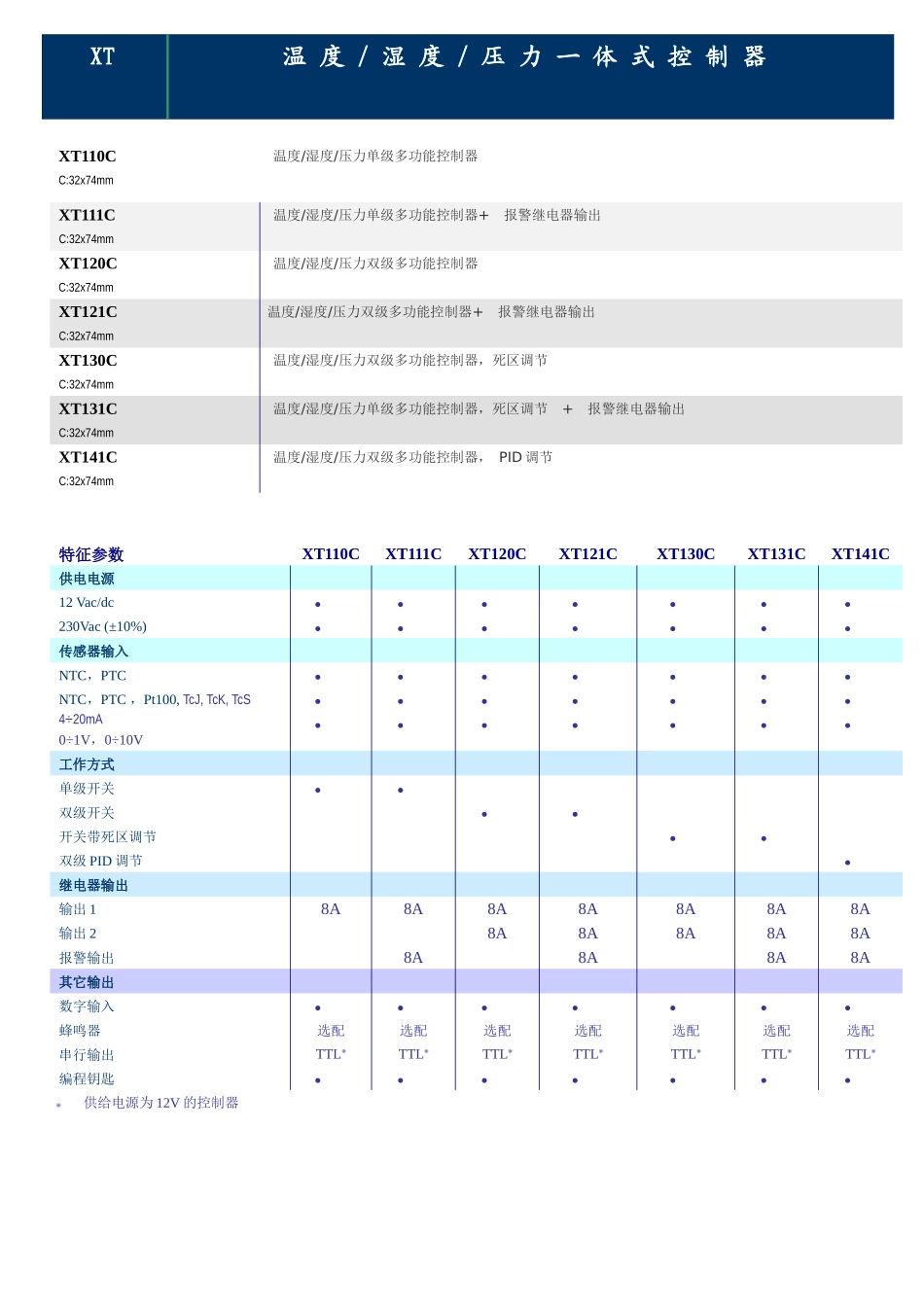

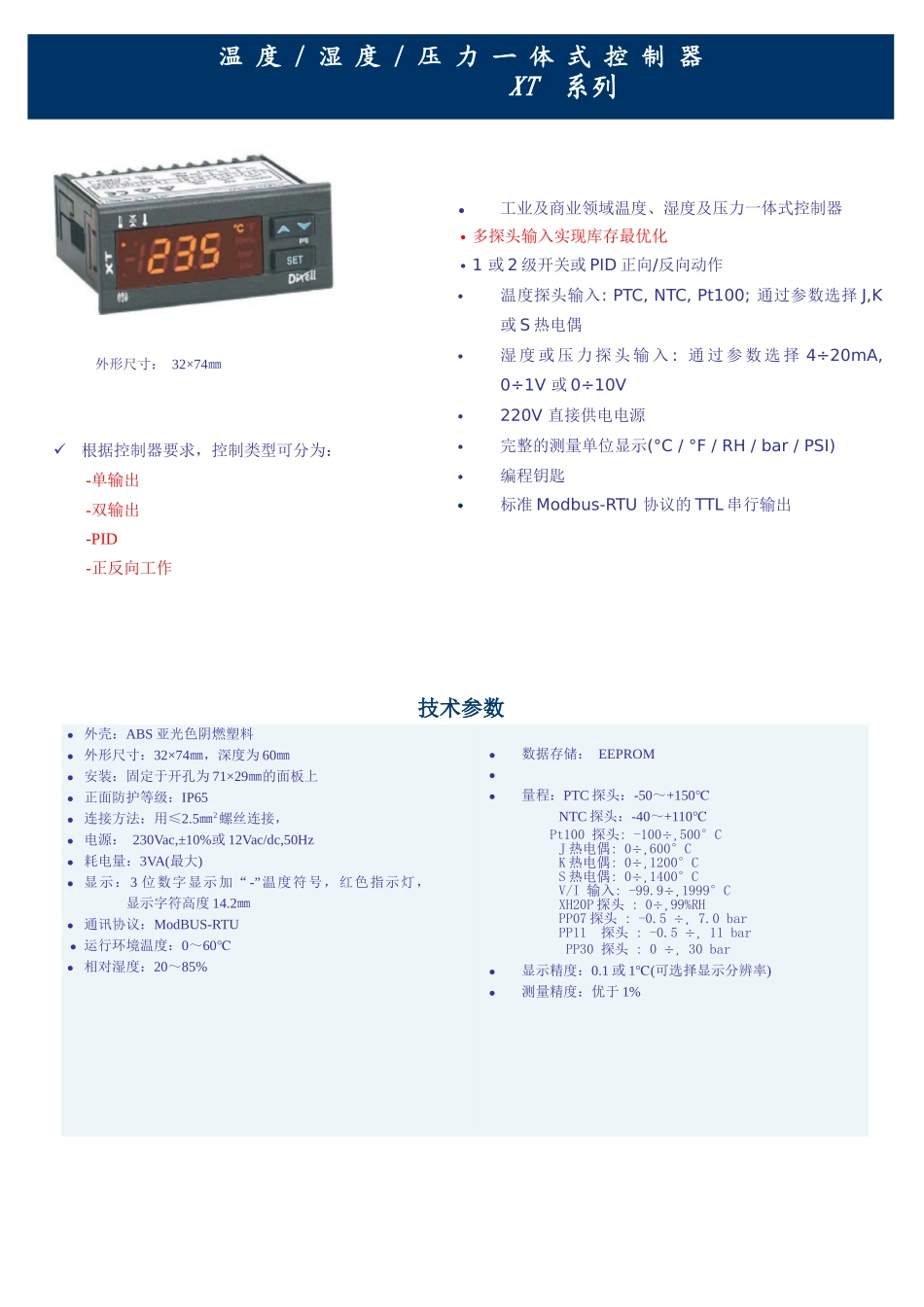

温度/湿度/压力一体式控制器XT系列外形尺寸:32×74㎜工业及商业领域温度、湿度及压力一体式控制器多探头输入实现库存最优化1或2级开关或PID正向/反向动作温度探头输入:PTC,NTC,Pt100;通过参数选择J,K或S热电偶湿度或压力探头输入:通过参数选择4÷20mA,0÷1V或0÷10V220V直接供电电源完整的测量单位显示(°C/°F/RH/bar/PSI)编程钥匙标准Modbus-RTU协议的TTL串行输出技术参数外壳:ABS亚光色阴燃塑料外形尺寸:32×74㎜,深度为60㎜安装:固定于开孔为71×29㎜的面板上正面防护等级:IP65连接方法:用≤2.5㎜2螺丝连接,电源:230Vac,±10%或12Vac/dc,50Hz耗电量:3VA(最大)显示:3位数字显示加“-”温度符号,红色指示灯,显示字符高度14.2㎜通讯协议:ModBUS-RTU运行环境温度:0~60℃相对湿度:20~85%数据存储:EEPROM量程:PTC探头:-50~+150℃NTC探头:-40~+110℃Pt100探头:-100¸¸500°CJ热电偶:0¸¸600°CK热电偶:0¸¸1200°CS热电偶:0¸¸1400°CV/I输入:-99.9¸¸1999°CXH20P探头:0¸¸99%RHPP07探头:-0.5¸¸7.0barPP11探头:-0.5¸¸11barPP30探头:0¸¸30bar显示精度:0.1或1℃(可选择显示分辨率)测量精度:优于1%根据控制器要求,控制类型可分为:-单输出-双输出-PID-正反向工作XT110CC:32x74mm温度/湿度/压力单级多功能控制器XT111CC:32x74mm温度/湿度/压力单级多功能控制器+报警继电器输出XT120CC:32x74mm温度/湿度/压力双级多功能控制器XT121CC:32x74mm温度/湿度/压力双级多功能控制器+报警继电器输出XT130CC:32x74mm温度/湿度/压力双级多功能控制器,死区调节XT131CC:32x74mm温度/湿度/压力单级多功能控制器,死区调节+报警继电器输出XT141CC:32x74mm温度/湿度/压力双级多功能控制器,PID调节特征参数XT110CXT111CXT120CXT121CXT130CXT131CXT141C供电电源12Vac/dc230Vac(±10%)传感器输入NTC,PTCNTC,PTC,Pt100,TcJ,TcK,TcS4÷20mA0÷1V,0÷10V工作方式单级开关双级开关开关带死区调节双级PID调节继电器输出输出18A8A8A8A8A8A8A输出28A8A8A8A8A报警输出8A8A8A8A其它输出数字输入蜂鸣器选配选配选配选配选配选配选配串行输出TTL※TTL※TTL※TTL※TTL※TTL※TTL※编程钥匙※供给电源为12V的控制器XT温度/湿度/压力一体式控制器电气连接图XT温度/湿度/压力一体式控制器XT110CXT111CXT120CXT121CXT130CXT131CXT141C参数代码XT110CXT111CXT120CXT121CXT130CXT131CXT141C调节器设定值1差值Hy1设定值2差值Hy2死区db设定值1最小值LS1设定值2最小值LS2设定值1最大值US1设定值2最大值US2输出延时od低电流输入LCI高电流输入UCI探头校准Opb调节类型Ft探头选择PbC输出连接OUC输出1逆向/正向动作S1C输出2逆向/正向动作S2C报警及安全性报警设置ALC报警上限ALU报警下限ALL报警延时Ald启动时报警延时dAO探头失灵时继电器1状态So1探头失灵时继电器2状态So2P.I.D动作比例区Pb积分时间Int微分时间dEt微分取样时间Sr重设比例区rS积分区极限Ar周期时间Cyt软启动重启区drb动态设置增量dSI动态设置增量间隔dSt模拟输出模拟输出下限LAO()模拟输出上限UAO()模拟输出安全性SAO()模拟输出设置AOC()其它五进制显示开关Hdd小数点开关rES测量单位CF参数表Ptb软件版本rEL串行地址Adr
