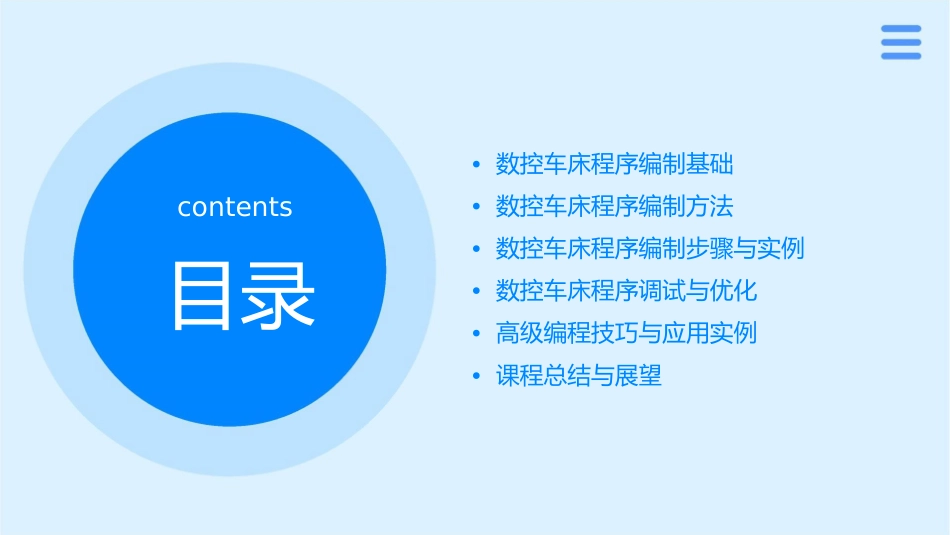

数控车床的程序编制介绍课件•数控车床程序编制基础•数控车床程序编制方法•数控车床程序编制步骤与实例•数控车床程序调试与优化•高级编程技巧与应用实例•课程总结与展望contents目录01CATALOGUE数控车床程序编制基础数控机床概述010203定义发展历程分类数控机床是一种通过计算机数控技术实现自动加工的机床。随着计算机技术的不断发展，数控机床逐渐普及，并成为现代制造业的重要设备。数控机床按照加工方式可分为车削、铣削、钻削、磨削等多种类型。数控编程基本概念定义编程方式程序结构数控编程是指通过计算机编程语言将加工过程转化为机床可识别的指令代码的过程。数控编程可采用手动编程和自动编程两种方式，其中自动编程效率更高，但需要专业软件支持。数控程序由程序号、程序段、指令字、数据字等组成，具有严格的格式和规范。数控车床坐标系统定义坐标轴数控车床坐标系统是指用来描述车床加工过程中工件和刀具相对位置的坐标系。数控车床坐标系统包括X、Z两个直线坐标轴和一个旋转坐标轴C。坐标系种类坐标系确定数控车床常用的坐标系有绝对坐标系和相对坐标系两种。坐标系的确定与工件装夹方式、刀具种类及加工要求等因素有关，需根据具体情况进行选择和设定。02CATALOGUE数控车床程序编制方法手工编程方法总结词基础、灵活、经验依赖详细描述手工编程方法是数控车床编程的基础方法，通过手动输入指令代码完成程序编制。此方法灵活度高，但较为依赖编程人员的经验和技能水平。适用于简单零件的加工编程。自动编程方法总结词高效、自动化、精度保证详细描述自动编程方法采用专门的软件工具，通过图形界面和参数设置自动生成数控程序。此方法能大幅提高编程效率，减少人工错误，并保证加工精度。适用于复杂零件和大规模生产的编程需求。编程器与编程软件介绍总结词辅助工具、功能强大、易用性详细描述编程器和编程软件是数控车床程序编制的重要辅助工具。编程器通常具备代码编辑、调试、传输等功能，提高编程效率；编程软件则提供友好的图形界面，降低编程难度，增强易用性。这些工具能够有效提升数控车床的编程效率和加工质量。03CATALOGUE数控车床程序编制步骤与实例零件图分析与加工工艺制定零件图分析首先，需要对待加工零件的图样进行详细的分析，了解零件的结构特点、尺寸精度和表面粗糙度等要求。这有助于确定合适的加工方法和工艺路线。加工工艺制定根据零件图分析结果，制定合理的加工工艺，包括选择切削用量、确定装夹方式、选择刀具及切削液等。加工工艺的制定直接关系到程序的编写和加工效率。数学处理与计算数学模型建立刀具路径规划数值计算将零件的几何形状转化为数学模型，便于计算机进行数值计算。对于复杂的曲面零件，需要借助CAD软件进行建模。根据数学模型和加工工艺，规划出合理的刀具路径，即确定刀具在加工过程中的运动轨迹。这需要考虑到刀具的切削性能、避免干涉等因素。利用数学方法，对刀具路径进行数值计算，得到精确的坐标数据。这些数据将作为程序编制的基础。程序编制实例与注释说明程序编制实例以一个典型零件为例，展示数控车床的程序编制过程。包括程序头的编写、加工过程的描述、刀具路径的设定等。通过实例，使读者更好地理解程序编制的要点和技巧。注释说明对程序编制实例中的关键部分进行详细注释，解释每一行代码的含义和作用。这有助于读者深入理解程序编制的原理和方法，提高编程能力。04CATALOGUE数控车床程序调试与优化程序调试方法与步骤模拟调试利用数控车床的模拟功能，对程序进行模拟运行，观察程序运行过程是否符合预期。调试前准备在开始调试前，需要对程序进行仔细检查，包括语法、逻辑等方面，确保程序没有明显的错误。实际调试将程序下载到数控车床中，进行实际加工调试，根据加工结果调整程序参数，直到获得满意的加工效果。程序调试常见问题与解决方法语法错误程序中的语法错误会导致程序无法正常运行，解决方法是仔细检查程序中的语法，修正错误。逻辑错误程序中的逻辑错误可能导致加工结果不符合预期，解决方法是重新审查程序逻辑，并进行调整。参数设置不当参数设置不当也会影响加工效果，解决方法是根据实际...
