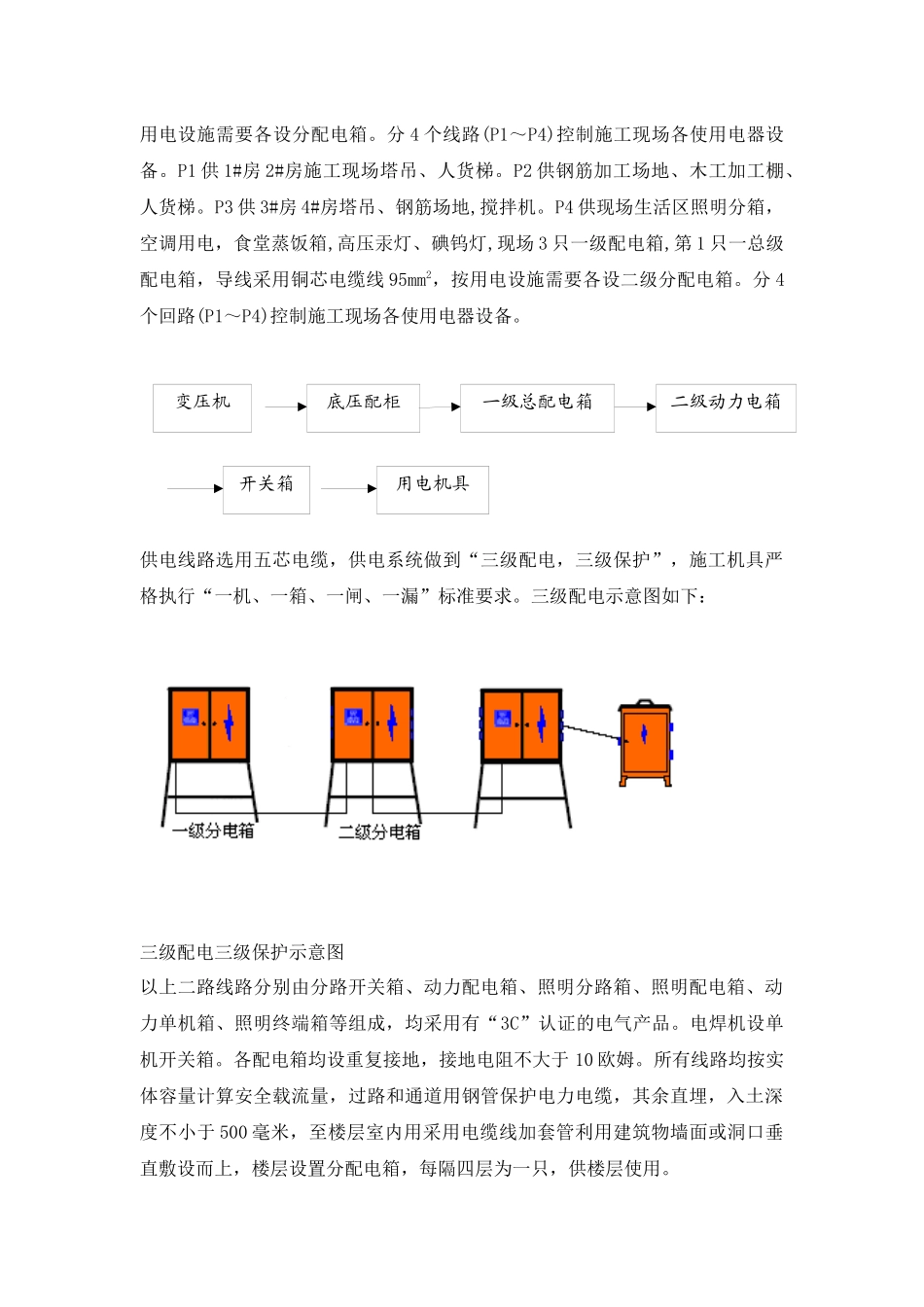

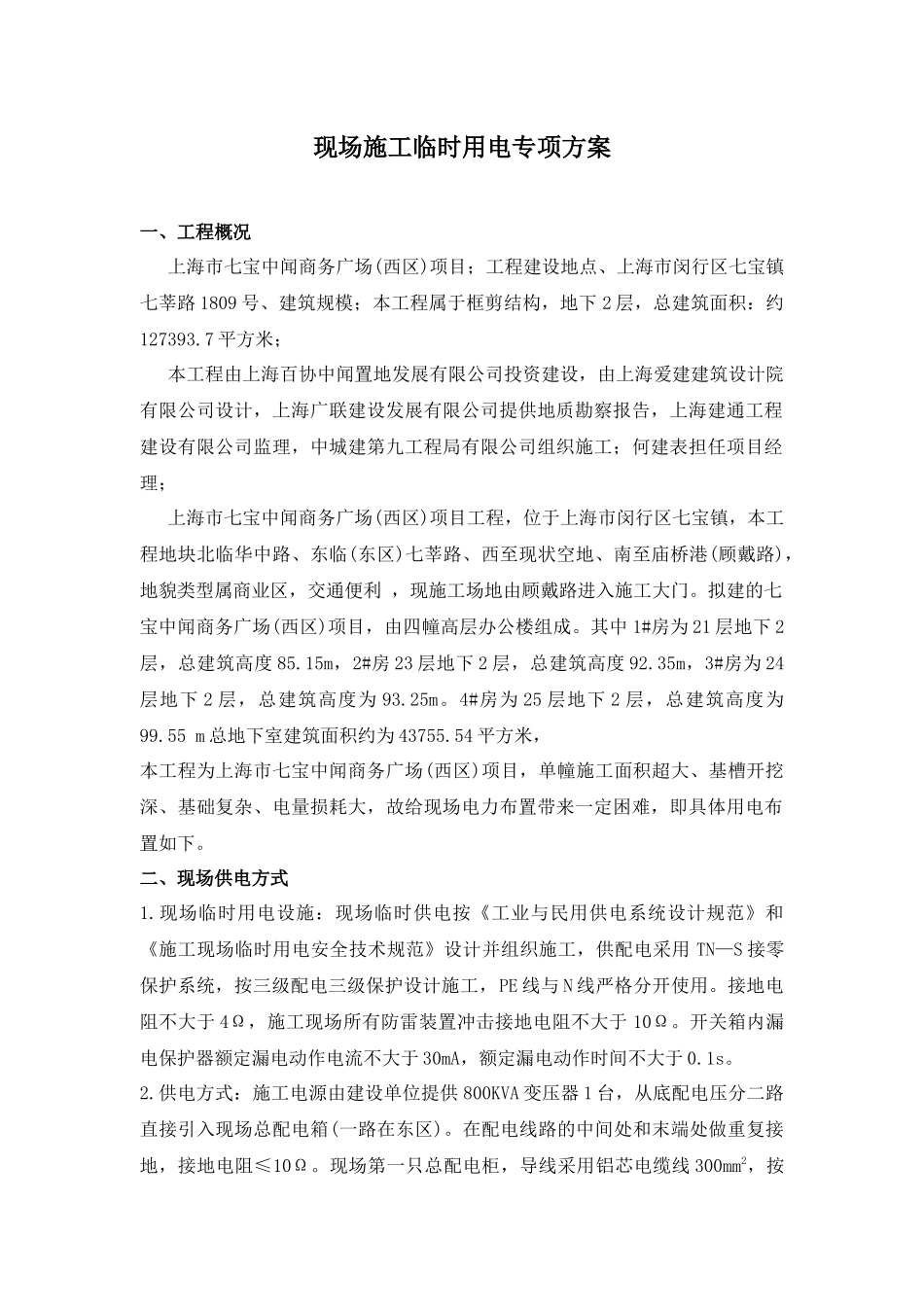

现场施工临时用电专项方案一、工程概况上海市七宝中闻商务广场(西区)项目；工程建设地点、上海市闵行区七宝镇七莘路1809号、建筑规模；本工程属于框剪结构，地下2层，总建筑面积：约127393.7平方米；本工程由上海百协中闻置地发展有限公司投资建设，由上海爱建建筑设计院有限公司设计，上海广联建设发展有限公司提供地质勘察报告，上海建通工程建设有限公司监理，中城建第九工程局有限公司组织施工；何建表担任项目经理；上海市七宝中闻商务广场(西区)项目工程，位于上海市闵行区七宝镇，本工程地块北临华中路、东临(东区)七莘路、西至现状空地、南至庙桥港(顾戴路)，地貌类型属商业区，交通便利，现施工场地由顾戴路进入施工大门。拟建的七宝中闻商务广场(西区)项目，由四幢高层办公楼组成。其中1#房为21层地下2层，总建筑高度85.15m，2#房23层地下2层，总建筑高度92.35m，3#房为24层地下2层，总建筑高度为93.25m。4#房为25层地下2层，总建筑高度为99.55m总地下室建筑面积约为43755.54平方米，本工程为上海市七宝中闻商务广场(西区)项目，单幢施工面积超大、基槽开挖深、基础复杂、电量损耗大，故给现场电力布置带来一定困难，即具体用电布置如下。二、现场供电方式1.现场临时用电设施：现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电三级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置冲击接地电阻不大于10Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。2.供电方式：施工电源由建设单位提供800KVA变压器1台，从底配电压分二路直接引入现场总配电箱(一路在东区)。在配电线路的中间处和末端处做重复接地，接地电阻≤10Ω。现场第一只总配电柜，导线采用铝芯电缆线300mm2，按用电设施需要各设分配电箱。分4个线路(P1～P4)控制施工现场各使用电器设备。P1供1#房2#房施工现场塔吊、人货梯。P2供钢筋加工场地、木工加工棚、人货梯。P3供3#房4#房塔吊、钢筋场地,搅拌机。P4供现场生活区照明分箱，空调用电，食堂蒸饭箱,高压汞灯、碘钨灯,现场3只一级配电箱,第1只一总级配电箱，导线采用铜芯电缆线95mm2，按用电设施需要各设二级分配电箱。分4个回路(P1～P4)控制施工现场各使用电器设备。供电线路选用五芯电缆，供电系统做到“三级配电，三级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：三级配电三级保护示意图以上二路线路分别由分路开关箱、动力配电箱、照明分路箱、照明配电箱、动力单机箱、照明终端箱等组成，均采用有“3C”认证的电气产品。电焊机设单机开关箱。各配电箱均设重复接地，接地电阻不大于10欧姆。所有线路均按实体容量计算安全载流量，过路和通道用钢管保护电力电缆，其余直埋，入土深度不小于500毫米，至楼层室内用采用电缆线加套管利用建筑物墙面或洞口垂直敷设而上，楼层设置分配电箱，每隔四层为一只，供楼层使用。变压机底压配柜一级总配电箱二级动力电箱开关箱用电机具三、用电设备一览表：（1）施工现场所需电动机械设备一览表序号设备名称数量功率（KW）功率小计（KW）1QTZ80A（5512）塔吊355.5166.52人货两用电梯422883灰浆搅拌机1334交流焊机500-2型238.677.25交流焊机125型29186直流电焊机（对焊机）176767木工台式电锯43128木工手提电锯8189插入式振动器40.83．210插入式振动机41.5611钢筋调直机25.51112钢筋切断机25.51113钢筋弯曲机23615直空吸水泵1511516高压水泵42817套丝机452018高压贡灯821619高压钠灯1211220碘钨灯140.5721食堂；蒸饮柜2122422美的空调203．57023临星综合电器（估约）5024生活区照明用电（估约）42合计KW四、安全用电技术措施（1）、安全用电措施1、本工程配备2名专职电工，经有关部门考试合格后持证上岗。按本施工组织设计的线路进行布线和安装配电箱，并负责施工现场和生活区的日常维修和巡视工作。2、掌握安全用电的基本知识和所用设备的技术性能。3、测试和安装电气设备，重复接地，避雷接地线路的绝缘电阻值，认真做好...
