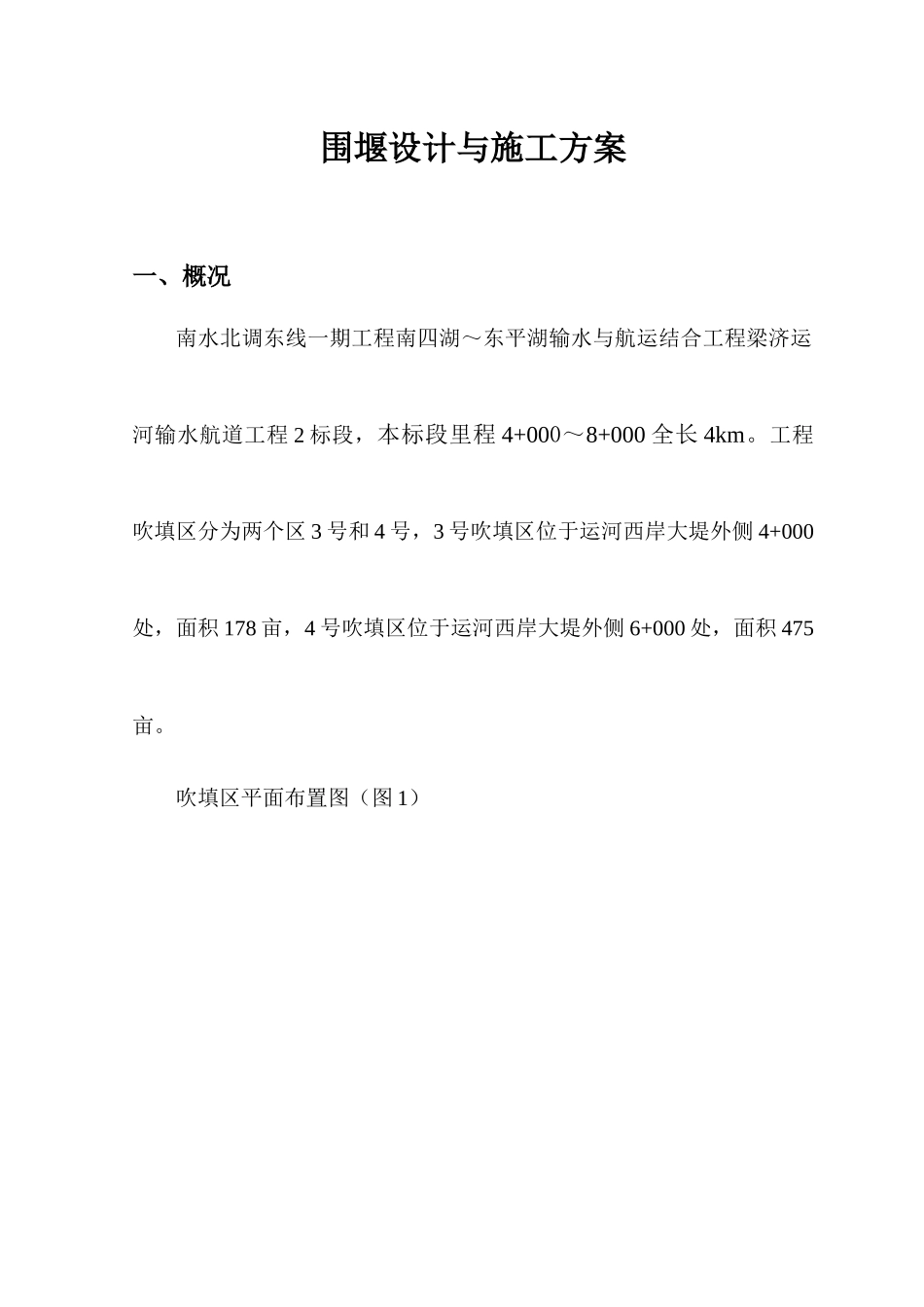

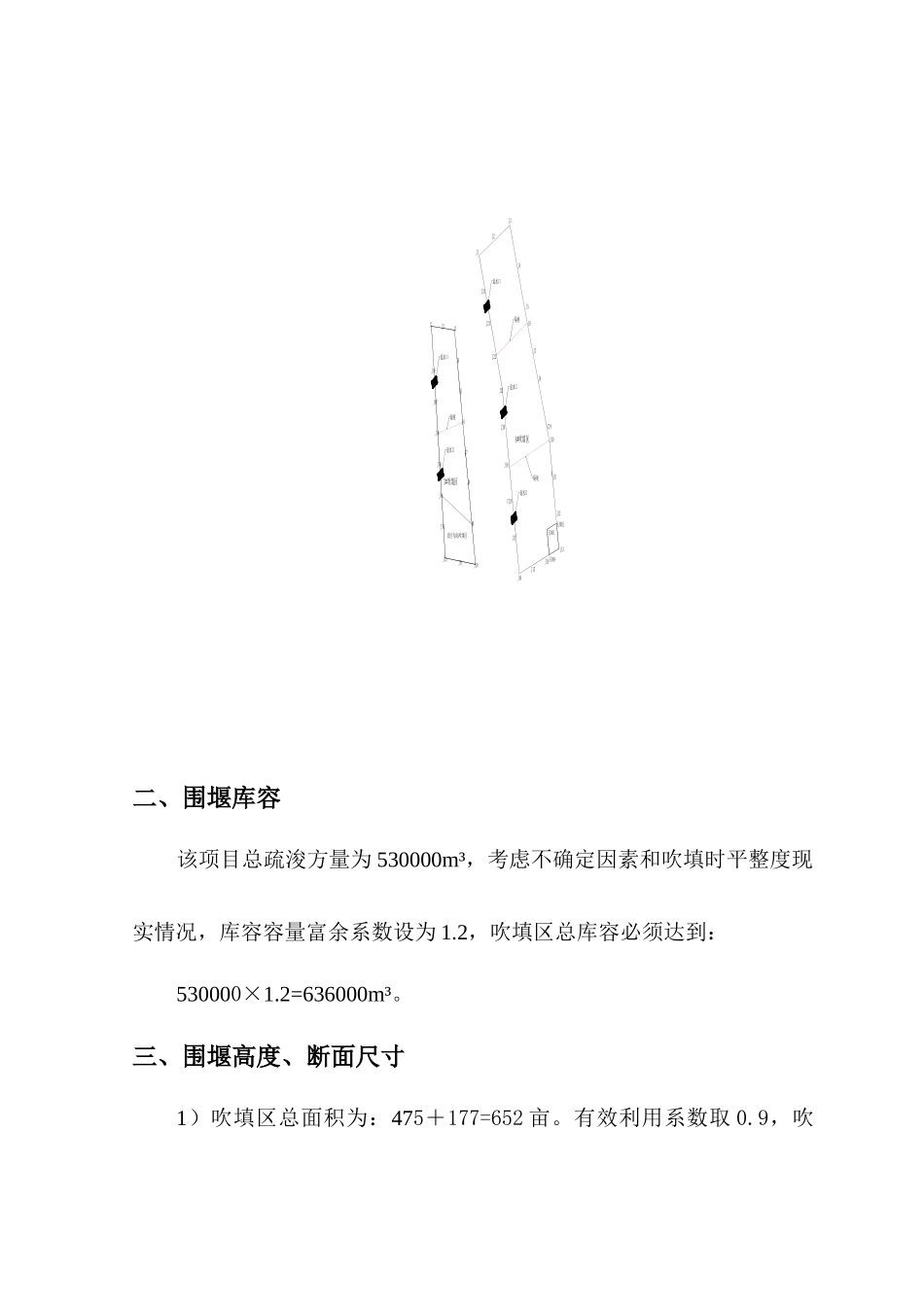

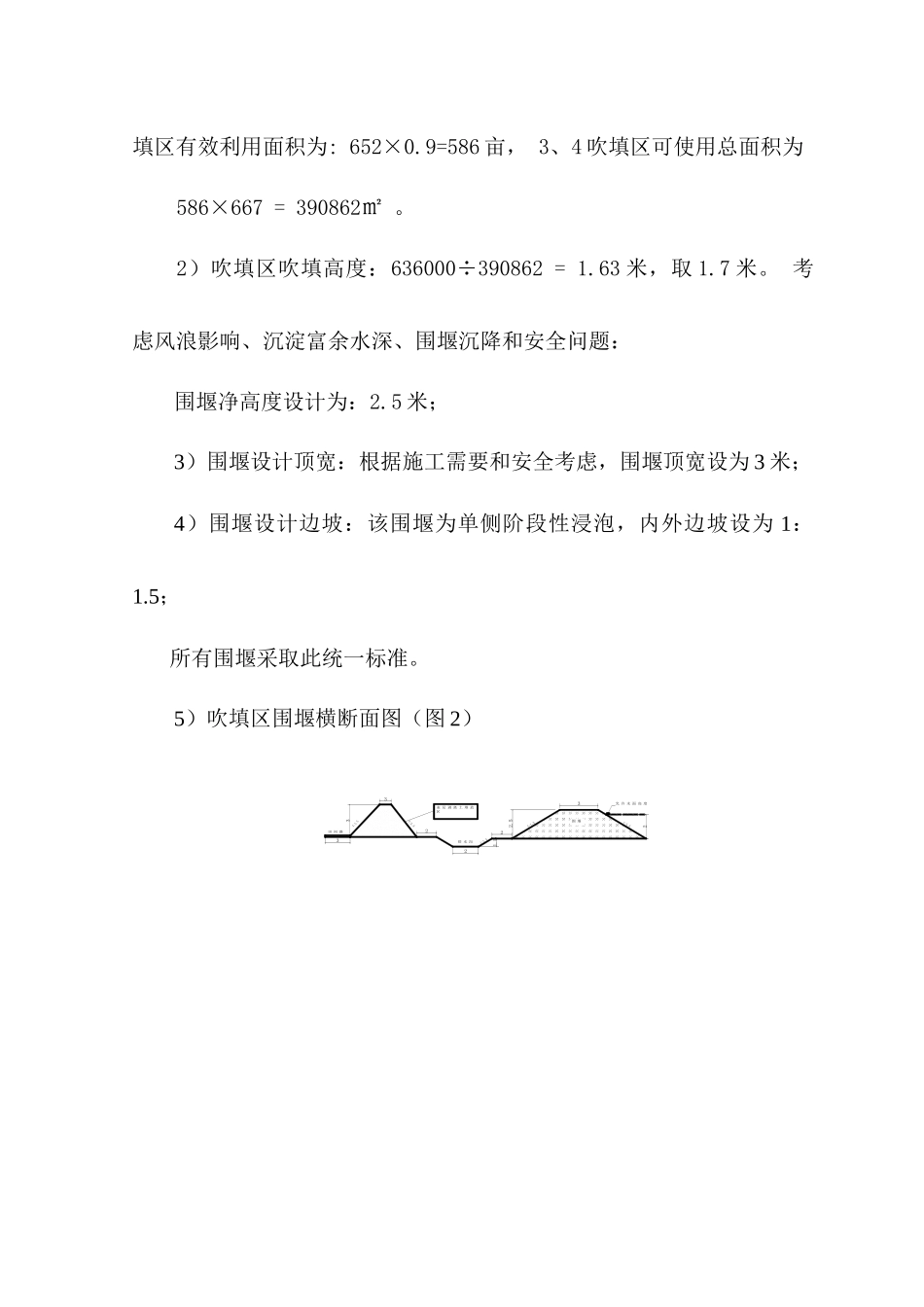

围堰设计与施工方案一、概况南水北调东线一期工程南四湖～东平湖输水与航运结合工程梁济运河输水航道工程2标段，本标段里程4+000～8+000全长4km。工程吹填区分为两个区3号和4号，3号吹填区位于运河西岸大堤外侧4+000处，面积178亩，4号吹填区位于运河西岸大堤外侧6+000处，面积475亩。吹填区平面布置图（图1）二、围堰库容该项目总疏浚方量为530000m³，考虑不确定因素和吹填时平整度现实情况，库容容量富余系数设为1.2，吹填区总库容必须达到：530000×1.2=636000m³。三、围堰高度、断面尺寸1）吹填区总面积为：475＋177=652亩。有效利用系数取0.9，吹J1J2J3J4J5J6J7J8CJ9J10J11J12J13J14J15J16J17CJ18J19J20J21J22J23J24SJ004SJ001SJ0024#吹填区J17J18J1J2J3J4J5J6J7J8J9J10J11J12J13J14J15J163#吹填区此区为1标吹填区隔埂隔埂隔埂退水口退水口退水口退水口退水口填区有效利用面积为:652×0.9=586亩，3、4吹填区可使用总面积为586×667=390862㎡。2）吹填区吹填高度：636000÷390862=1.63米，取1.7米。考虑风浪影响、沉淀富余水深、围堰沉降和安全问题：围堰净高度设计为：2.5米；3）围堰设计顶宽：根据施工需要和安全考虑，围堰顶宽设为3米；4）围堰设计边坡：该围堰为单侧阶段性浸泡，内外边坡设为1：1.5；所有围堰采取此统一标准。5）吹填区围堰横断面图（图2）32.5围堰田间路21.523排水沟2表层剥离土堆放区允许水面高度323四、围堰外围排水沟根据排渗、退水需要，在围堰外围设置排水沟，排水沟贯通于围堰外围，距堰基2m，根据业主与当地群众沟通，因吹填有原来用作耕种、交通使用的田间路，排水沟外围设3米宽生产路，以满足吹填区以外农田耕作、收割通行的需要。排水沟设计为深1.5米，底宽2米，边坡1：1.5。（如图2所示）五、吹填区集淤池划分因单个吹填区面积较大，为了施工需要和安全考虑，每个吹填区划分为几个集淤池，根据施工经验和和单个吹填区面积等情况，3号吹填区划分为2个集淤池，4号吹填区划分为3个集淤池，每个集淤池面积控制在100亩左右。具体划分（如图1所示）。六、施工机具根据施工进度计划安排及以往施工经验和施工定额，本工程围堰需用土方机械配置如下：⑴推土机：拟配置88kw推土机1台，带万向铲；⑵挖掘机：拟配置1.0m3反铲挖掘机4台（履带挖掘机）；⑶碾压机：行走式碾压机1台。七、围堰填筑、排水沟开挖吹填区紧邻运河大堤，围堰一面可利用运河大堤，围堰采用三面围堰的形式。1、清基、填筑：（1）堰基上的杂草、树根、腐殖土等必须清除干净；（2）围堰填筑前，应将堰基表层土翻松，然后填覆新土并予以压实；（3）围堰填筑材料，采用围堰内侧就地取土，取土坑槽距堰基4米以上，深度不宜大于1.5m；（4）冻土、杂质土、腐殖土不得用于填筑围堰；（5）填筑围堰时，取土坑不得连续贯通，应每隔适当距离留一土埂，防止泥浆串流冲刷堰基。2、铺土厚度、压实：填筑时从最低处开始填筑，每层铺土厚度0.3～0.5米，压实度0.92。铺土后，用推土机整平，然后碾压至要求压实度，同一集淤池围堰堰顶高差不能大于15cm。3、排水沟上口内边沿距堰基2米，本着开挖结合和减少工程量原则，排水沟开挖采用外侧单侧弃土方式，弃土修成埂，埂要连续不间断，整平碾压，作为排水沟档堰和田间道路。八、围堰填筑、排水沟开挖施工注意事项1）、围堰或排水沟及田间路施工外边线不得超过征地界限；2）、围堰填筑土料，须经监理检验批准后方可使用；3）、利用运河堤作为一侧围堰时，围堰不得占用、影响提防原功能或对原堤防造成损坏。九、吹填区退水口设计与施工1）退水口设置根据吹填区的几何形状、容量、排泥管的布设位置及邻近的建筑物等因素，需把退水口设在泥浆不易流到的死角处，尽量远离排泥管出口，一般退水口设置在排泥口的对面。退水时应避免泄水对施工区附近水域、桥涵、村镇等造成影响。根据我们对吹填区周围环境、设施的调查情况，分析之后，采用原有的一段排水渠和吹填区的排水沟相贯通作为退水渠，设置吹填区退水口，这样可避免对堤防开挖的破坏，减少了对原有设施的影响。2）退水口机构设计退水口采用竖井式多孔钢管，根据施工经验退水管钢管直径设计为排泥管直径的...
