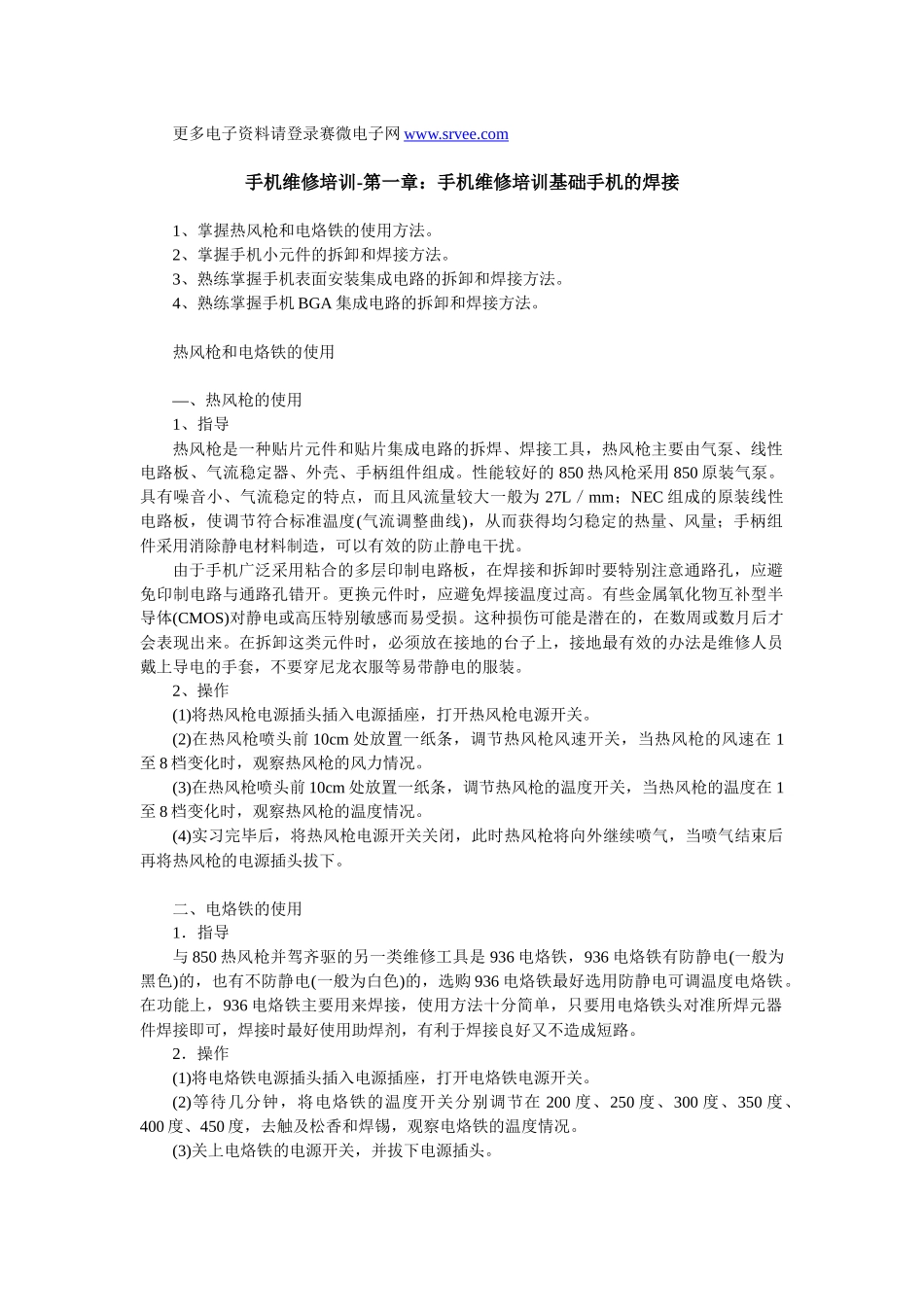

更多电子资料请登录赛微电子网www.srvee.com手机维修培训-第一章：手机维修培训基础手机的焊接1、掌握热风枪和电烙铁的使用方法。2、掌握手机小元件的拆卸和焊接方法。3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。4、熟练掌握手机BGA集成电路的拆卸和焊接方法。热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。性能较好的850热风枪采用850原装气泵。具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。更换元件时，应避免焊接温度过高。有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。这种损伤可能是潜在的，在数周或数月后才会表现出来。在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。2．操作(1)将电烙铁电源插头插入电源插座，打开电烙铁电源开关。(2)等待几分钟，将电烙铁的温度开关分别调节在200度、250度、300度、350度、400度、450度，去触及松香和焊锡，观察电烙铁的温度情况。(3)关上电烙铁的电源开关，并拔下电源插头。手机小元件的拆卸和焊接一、小元件拆卸和焊接工具拆卸小元件前要准备好以下工具：热风枪：用于拆卸和焊接小元件。电烙铁：用以焊接或补焊小元件。手指钳：拆卸时将小元件夹住，焊锡熔化后将小元件取下。焊接时用于固定小元件。带灯放大镜：便于观察小元件的位置。手机维修平台：用以固定线路板。维修平台应可靠接地。防静电手腕：戴在手上，用以防止人身上的静电损坏手机元件器。小刷子、吹气球：用以将小元件周围的杂质吹跑。助焊剂：可选用GOOT牌助焊剂或松香水(酒精和松香的混合液)，将助焊剂加入小元件周围便于拆卸和焊接。无水酒精或天那水：用以清洁线路板。焊锡：焊接时使用。二、小元件的拆卸和焊接1．指导手机电路中的小元件主要包括电阻、电容、电感、晶体管等。由于手机体积小、功能强大，电路比较复杂，决定了这些元件必须采用贴片式安装(SMD)，片式元件与传统的通孔元器件相比，贴片元件安装密度高，减小了引线分布的影响，增强了搞电磁干扰和射频干扰能力。对这些小元件，一般使用热风枪进行拆卸和焊接(焊接时也可使用电烙铁)，在拆卸和焊接时一定要掌握好风力、风速和风力的方向，操作不当，不但将小元件吹跑，而且还会“殃及鱼池”，将周围的小元件也吹动位置或吹跑。2．操作(1)小元件的拆卸在用热风枪拆卸小元件之前，一定要将手机线路板上的备用电池拆下(特别是备用电池离所拆元件较近时)，否则，备用电池很容易受热爆炸，对人身构成威胁。将线路板固定在手机维修平台上，打开带灯放大镜，仔细观察欲拆卸的小元件的位置。用小刷子将小元件周围的杂质清理干净，往小元件上加注少许松香水。安装好热风枪的细嘴喷头，打开热风枪电源开关，调节热风枪温度开关在2至3档，风速开关在1至2档。只手用手指钳夹住...
