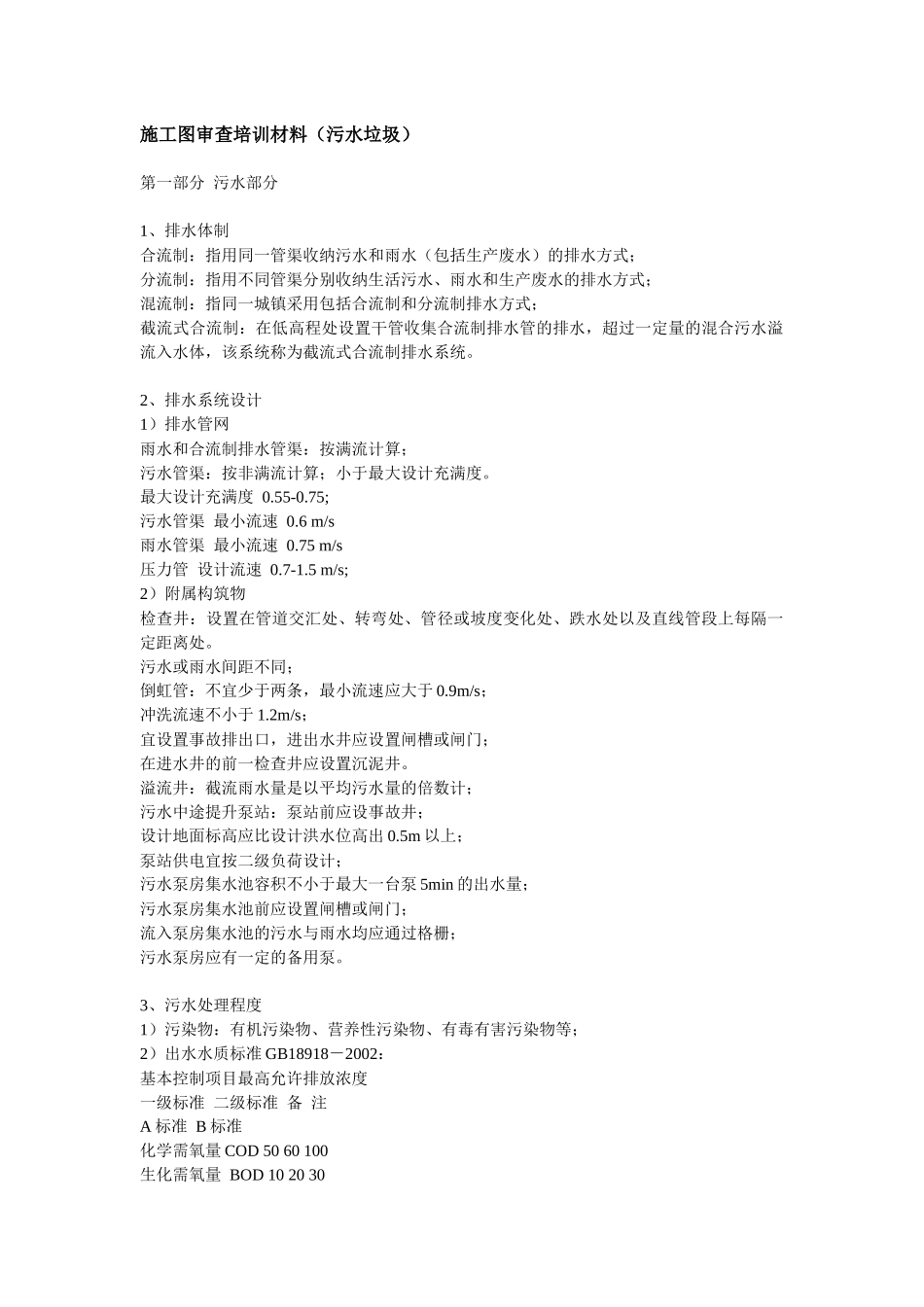

施工图审查培训材料（污水垃圾）第一部分污水部分1、排水体制合流制：指用同一管渠收纳污水和雨水（包括生产废水）的排水方式；分流制：指用不同管渠分别收纳生活污水、雨水和生产废水的排水方式；混流制：指同一城镇采用包括合流制和分流制排水方式；截流式合流制：在低高程处设置干管收集合流制排水管的排水，超过一定量的混合污水溢流入水体，该系统称为截流式合流制排水系统。2、排水系统设计1）排水管网雨水和合流制排水管渠：按满流计算；污水管渠：按非满流计算；小于最大设计充满度。最大设计充满度0.55-0.75;污水管渠最小流速0.6m/s雨水管渠最小流速0.75m/s压力管设计流速0.7-1.5m/s;2）附属构筑物检查井：设置在管道交汇处、转弯处、管径或坡度变化处、跌水处以及直线管段上每隔一定距离处。污水或雨水间距不同；倒虹管：不宜少于两条，最小流速应大于0.9m/s；冲洗流速不小于1.2m/s；宜设置事故排出口，进出水井应设置闸槽或闸门；在进水井的前一检查井应设置沉泥井。溢流井：截流雨水量是以平均污水量的倍数计；污水中途提升泵站：泵站前应设事故井；设计地面标高应比设计洪水位高出0.5m以上；泵站供电宜按二级负荷设计；污水泵房集水池容积不小于最大一台泵5min的出水量；污水泵房集水池前应设置闸槽或闸门；流入泵房集水池的污水与雨水均应通过格栅；污水泵房应有一定的备用泵。3、污水处理程度1）污染物：有机污染物、营养性污染物、有毒有害污染物等；2）出水水质标准GB18918－2002：基本控制项目最高允许排放浓度一级标准二级标准备注A标准B标准化学需氧量COD5060100生化需氧量BOD102030悬浮物SS102030动植物油135石油类135总氮（以N计）1520－氨氮（以N计）＊5(8)8(15)25(30)总磷（以P计）11.532005年12月前0.51.032006年1月后粪大肠菌群数103104（个／L）注：＊括号外数值水温大于12℃，括号内数值水温小于12.℃3）处理程度SSBOD5一级处理40－5520－30二级处理60－9065－954、污水处理工艺以去除BOD为主：传统活性污泥法、氧化沟系列、生物膜法；同步脱氮除磷工艺：A2O、CASS、UNITANK、三沟式氧化沟等；5、污水处理厂1）厂址在城镇水体的下游；在城镇夏季最小风向的上风侧；有一定的卫生防护距离；良好的工程地质条件。2）尾水排放注意水源的卫生防护距离。3）布局按远期规模确定用地，作好分期建设安排；分区功能相对集中布置，重力流布置，节省能耗，平衡土方；污水厂供电宜按二级负荷设计。6、强制性标准1）5.0.8厂区消防及消化池、储气罐、余气燃烧装置、污泥气管道及其他危险品仓库的位置，应符合国家现行消防规范的要求；消化池和控制室属甲类生产建筑物，控制室若为单层建筑（面积小于300m2），其耐火等级为三级，否则为二级，污泥气储气罐属可燃性气体储罐。2）5.0.18污水厂给水系统与处理装置衔接时，必须防止污染给水系统的措施。防止污染给水系统的措施，一般为通过空气间隙和设置中间储存池，然后再与处理装置衔接。3）5.0.19为维持污水厂最低运行水平的主要设备的供电，必须为二级负荷，当不满足上述要求时，应设置备用动力设施。维持污水厂最低运行水平的主要设备应视污水处理工艺和流程而定，一般为进水泵站、鼓风机房和污泥泵房等部分或全部工作泵、工作鼓风机的供电量，其中进水泵房的工作泵供电量必须全部保证。4）5.0.25高架处理构筑物应设置适用的栏杆、防滑梯和避雷针等安全措施。为了保障工人安全，采取的措施。5）6.2.6格栅间应设置通风设施。为改善操作人员的工作条件和确保操作人员的安全.6）6.7.17鼓风机房内外的噪声应符合国家现行标准的有关规定。7）6.10.2在给水水源防护地带，含水层露头的地区，以及有裂隙岩层和溶层地区，不得使用污水灌溉。灌溉田与水源的防护要求，必须符合国家现行标准中水源卫生防护的有关规定执行。防护距离应符合国家标准《生活饮用水卫生标准》。8）7.1.3农用污泥的有害物质的数量应符合国家现行标准的规定，并经过无害化处理。城市污水污泥中含有重金属、致病菌、寄生虫卵等有害物质，污泥用于农肥应符合《农用污泥中污染物控制标准》。9）7.3.6消化池应密封，并能承受污泥气的工作压力。固定盖式消化...
