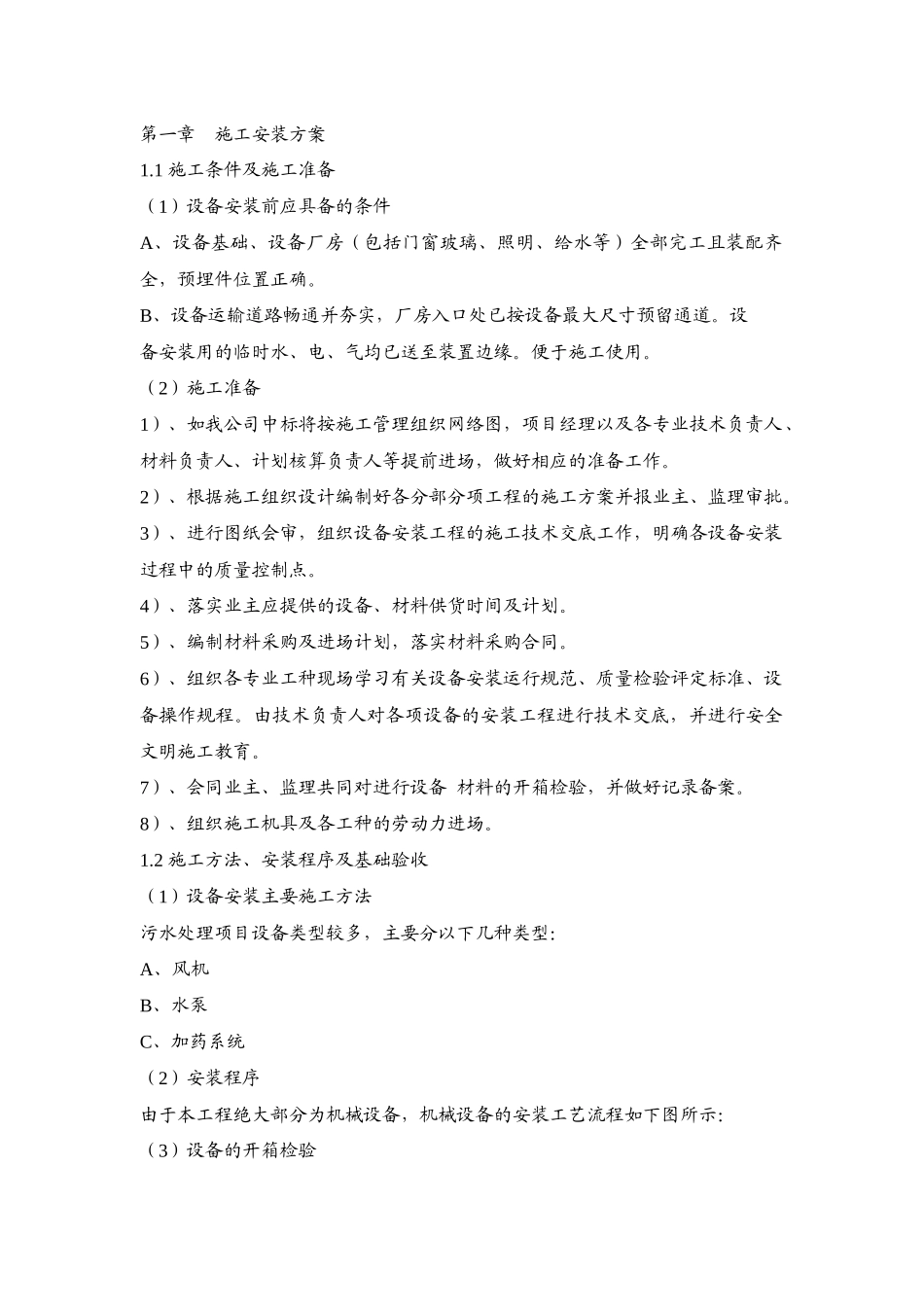

第一章施工安装方案1.1施工条件及施工准备（1）设备安装前应具备的条件A、设备基础、设备厂房（包括门窗玻璃、照明、给水等）全部完工且装配齐全，预埋件位置正确。B、设备运输道路畅通并夯实，厂房入口处已按设备最大尺寸预留通道。设备安装用的临时水、电、气均已送至装置边缘。便于施工使用。（2）施工准备1）、如我公司中标将按施工管理组织网络图，项目经理以及各专业技术负责人、材料负责人、计划核算负责人等提前进场，做好相应的准备工作。2）、根据施工组织设计编制好各分部分项工程的施工方案并报业主、监理审批。3）、进行图纸会审，组织设备安装工程的施工技术交底工作，明确各设备安装过程中的质量控制点。4）、落实业主应提供的设备、材料供货时间及计划。5）、编制材料采购及进场计划，落实材料采购合同。6）、组织各专业工种现场学习有关设备安装运行规范、质量检验评定标准、设备操作规程。由技术负责人对各项设备的安装工程进行技术交底，并进行安全文明施工教育。7）、会同业主、监理共同对进行设备材料的开箱检验，并做好记录备案。8）、组织施工机具及各工种的劳动力进场。1.2施工方法、安装程序及基础验收（1）设备安装主要施工方法污水处理项目设备类型较多，主要分以下几种类型：A、风机B、水泵C、加药系统（2）安装程序由于本工程绝大部分为机械设备，机械设备的安装工艺流程如下图所示：（3）设备的开箱检验Ø设备开箱按国家有关文件及规范规定执行。Ø设备开箱检验应由厂方组织施工单位共同进行，依据装箱清单和图纸资料，共同清点验收，对重要部件要进行测量和检验，发现问题及时用书面报告厂方。Ø精密另部件要包装好、存放好。Ø随机资料、专用工具、计量器具清点造册、妥善保管。Ø一般设备露天存放时要下垫上盖，对不锈钢设备管道应采取必要的隔离保护措施，防止受到碳钢污染。（4）基础的验收及处理①按照土建施工图和设备安装图及规程规范，对基础进行验收，土建基础移交时应有测量记录和质量合格证明书，验收合格后办理交接手续。②基础上应明显标出标高基准、纵横中心线、建筑物坐标线和基础沉降观测点。③基础外观检查不得有裂纹、蜂窝、空洞、露筋等建筑施工质量缺陷。④按土建基础图、设备安装图及设备技术文件，对基础进行复测，复测结果应符合设计及规范要求，如设计无特殊规定时，应符合下表要求。⑤基础的处理Ø清除基础表面及地脚螺栓孔内脏物、油垢等。Ø二次灌浆层应铲麻面，麻点深度不小于10mm，宽度以每平方分米内3～5点为宜，表面不允许有油污或松疏层。Ø放置垫铁处的表面应铲平，其水平允差为：2mm/m。Ø处理好的基础上应用红线、红三角标出中心线和标高位置。Ø地脚螺栓和垫铁a、地脚螺栓应垂直、无歪斜，且不应碰底，和底面距离应大于80mm，螺栓任一部位离孔壁距离不得小于15mm。b、拧紧螺母后，螺栓必须露出1.5～3个螺距。c、螺母与垫圈，垫圈与设备底座面应接触良好。d、地脚螺栓紧固应对称、均匀。e、每个地脚螺栓旁至少有一组垫铁，对大中型设备，每个地脚螺栓旁应放置两组，靠近地脚螺栓。f、相邻两组垫铁间距，应视底座结构而定，一般为500mm。g、斜垫铁必须成对使用，搭接长度不小于全厂3/4，斜面应平整，无毛刺、飞边，斜面光洁度不得低于▽3，斜度为1/20～1/10，斜面接触均匀。h、每组垫铁不超过四块，最薄的放中间，最厚的放下面，调整好后，三面点焊牢。i、中小型设备的垫铁组高度为30～60mm，大型设备垫铁组高度为50～100mm。j、垫铁放置基础时，应与基础接触均匀，其接触面积不小于50%，每组垫铁水平允差＜2mm/m，对于泵、风机、脱水机等传动设备的垫铁应先用精度为0.05mm/m水平仪找每组垫铁X、Y向水平良好，再用经纬仪找机组垫铁在同一水平面上，垫铁组的顶面标高应与设备底座标高相一致。k、每组垫铁调整后，应露出设备底座10～20mm，垫铁深入长度应超过地脚螺栓，以保证设备底座受力均匀。1.3设备安装施工方案（1）安装技术要求设备在安装及验收过程中，除按产品规定标准要求外，尚需按该设备的技术文件其他的如隔热、防腐蚀、附属电气装置等安装及验收规范执行。1）、开箱：根据安装要求，开箱逐台检查设备...
