地上FS复合外模板专项施工方案VIP免费

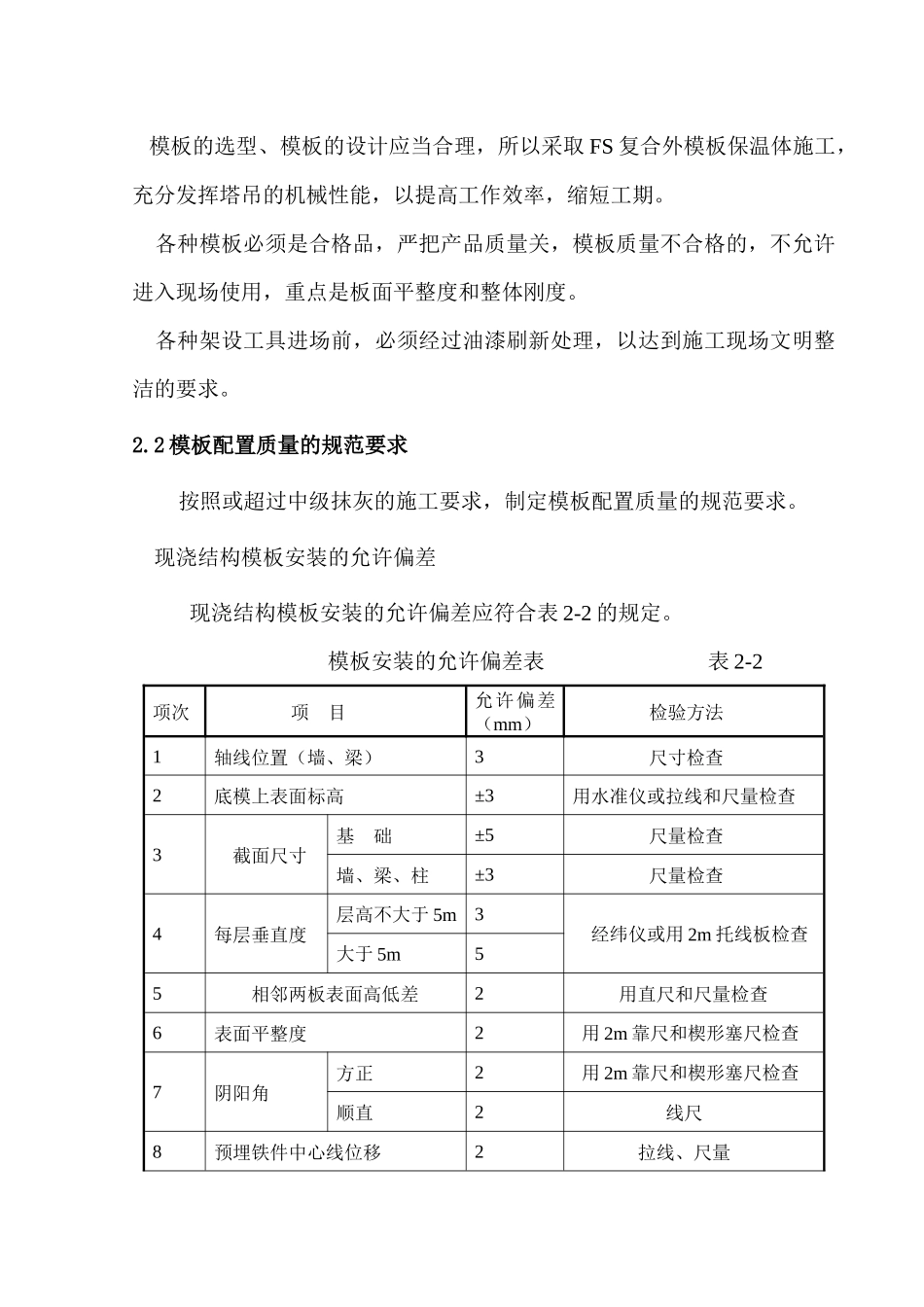

一、编制依据1.1工程施工合同；1.2工程施工图纸；1.3工程《施工组织设计》；1.4工程施工图纸会审记录；1.5《混凝土结构工程施工验收规范》；1.6《建筑工程施工质量验收统一标准》；1.16《混凝土质量控制标准》）；1.17《建筑工程施工强制性条文》；1.18公司质量保证手册及有关程序文件。二、工程概况2.1工程概述XXX工程地处XXX。使用性质为住宅；建筑面积XXX㎡。XXX工程地上27层（局部26层），地下两层；建筑高度为XXm；基础形式为板式基础。结构形式为剪力墙结构。工程施工中须保证安全、文明施工。面对以上工期紧、场地狭小、施工难度较大等特点，因此模板方案的编制时应当充分考虑这些不利因素：施工流水段划分应当合理，模板的配置数量应能满足施工流水要求。模板的选型、模板的设计应当合理，所以采取FS复合外模板保温体施工，充分发挥塔吊的机械性能，以提高工作效率，缩短工期。各种模板必须是合格品，严把产品质量关，模板质量不合格的，不允许进入现场使用，重点是板面平整度和整体刚度。各种架设工具进场前，必须经过油漆刷新处理，以达到施工现场文明整洁的要求。2.2模板配置质量的规范要求按照或超过中级抹灰的施工要求，制定模板配置质量的规范要求。现浇结构模板安装的允许偏差现浇结构模板安装的允许偏差应符合表2-2的规定。模板安装的允许偏差表表2-2项次项目允许偏差（mm）检验方法1轴线位置（墙、梁）3尺寸检查2底模上表面标高±3用水准仪或拉线和尺量检查3截面尺寸基础±5尺量检查墙、梁、柱±3尺量检查4每层垂直度层高不大于5m3经纬仪或用2m托线板检查大于5m55相邻两板表面高低差2用直尺和尺量检查6表面平整度2用2m靠尺和楔形塞尺检查7阴阳角方正2用2m靠尺和楔形塞尺检查顺直2线尺8预埋铁件中心线位移2拉线、尺量9门窗洞口中心线位移3拉线、尺量宽、高±5对角线610预埋管、螺栓中心线位移2拉线、尺量螺栓外露长度＋5、－011预留孔洞中心线位移5拉线、尺量尺寸＋5、－012插筋中心线位移5拉线、尺量检查外露长度+10、-0拉线、尺量检查固定在模板上的预埋件和预留孔洞均不得遗漏，安装必须牢固，位置准确。模板起拱按设计要求，当现浇钢筋混凝土板跨度大于4m时，要求跨中起拱0.25％；当现浇钢筋混凝土梁跨度大于或等于4m时，梁底模按跨度的0.2%起拱；悬臂梁按跨度的0.4%起拱，且起拱高度不小于20mm，起拱线要求顺直，不得出现折线。2.3模板拆除的规范要求现浇结构的模板及其支架拆除时的混凝土强度，应符合设计要求，当设计无具体要求时，应符合下列规定：侧模：在混凝土强度能保证表面及棱角不因拆除模板而受损坏，预埋铁件或外露插筋不因拆模碰撞而松动后，方可拆除。底模：在混凝土强度符合表2-3的规定后，方可拆除。结构拆除底模、支架应对结构上部施工荷载及堆放料具进行严格控制悬挑构件拆模必须加设临时支撑。现浇结构底模拆除时所需混凝土强度表2-3构件类型结构跨度（m）按设计的混凝土强度标准值的百分率计（%）板≤2≥50＞2，≤8≥75＞8≥100梁≤8≥75＞8≥100悬臂构件—≥100注：表中“设计的混凝土强度标准值”系与设计混凝土强度等级相应的混凝土立方体抗压强度标准值。如在拆除地上一层顶板梁模板时，地上二层顶板梁虽然达到设计强度值也不要拆，需保留至三层顶板梁混凝土浇筑完3天以后再拆。三、施工部署3.1测量准备板混凝土浇筑完成支设竖向模板前，在板上放出该层平面控制轴线（主轴线控制采用内控法）。待竖向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点（建筑1m线或结构1m线）。3.2材料进场要求3.2.1钢管脚手架采用Φ48mm、壁厚3.0~3.5mm规格的Q235钢管，杆最大长度6000mm。钢管上严禁打孔。①且每根钢管的最大重量不应大于25kg。②新钢管应有质量合格证、质量检测报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，严禁钢管上打眼。钢管允许偏差表3-23.2.2扣件3.2.2.1脚手架采用可锻铸铁制作的扣件，扣件不得有裂纹，质量证明文件齐全，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）规定。3.3.2.2扣件在螺栓拧紧扭矩达65N·M时不得发生破坏。序号项目允许偏差(mm)检查工具1焊接钢管尺寸...
