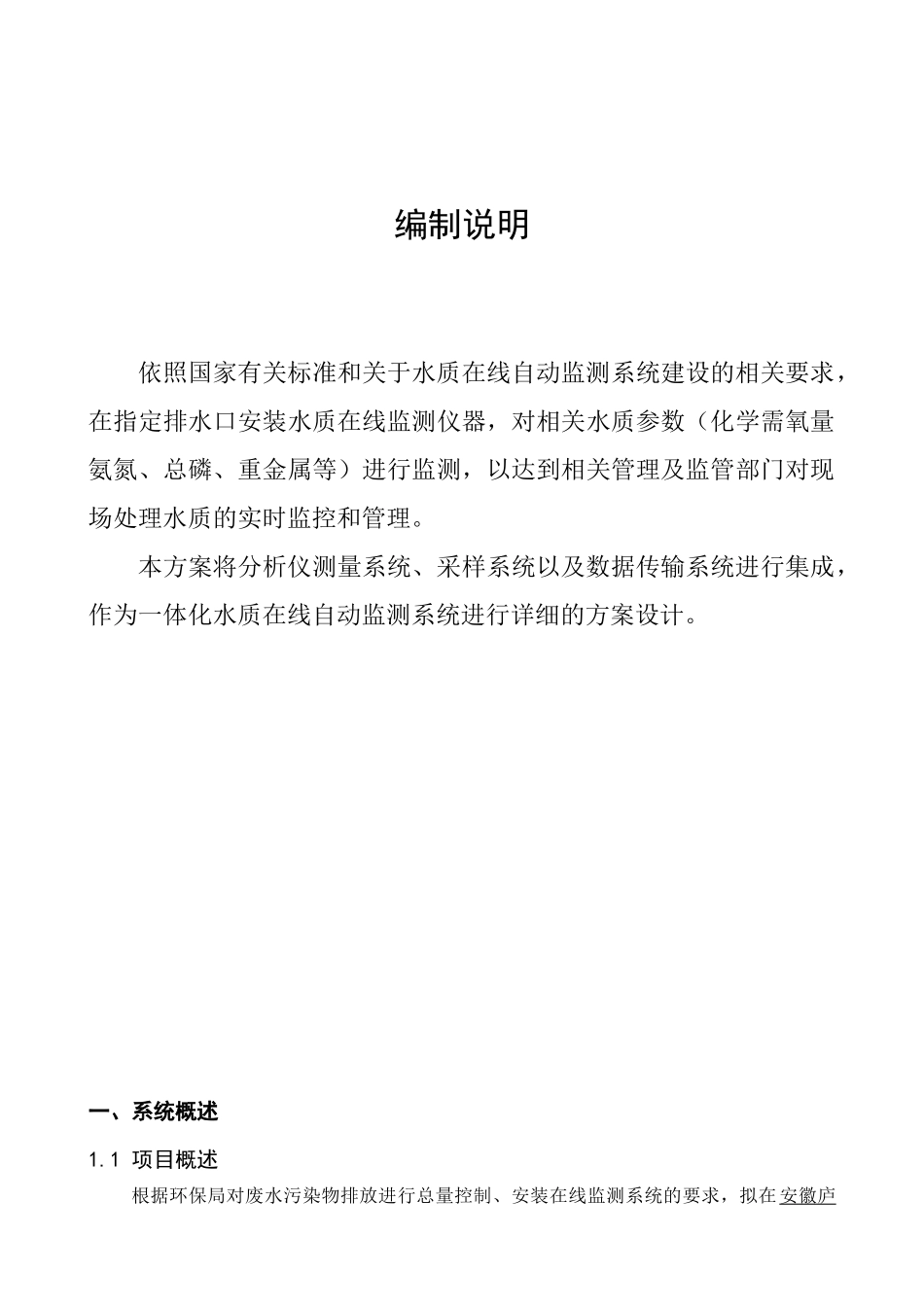

污染源在线监测系统建设方案(废水)企业名称庐江矿业监控点位总排口监控污染因子COD、氨氮、总铅、总镉、六价铬、总铜、氟离子、PH、流量方案设计公司江苏锐泉环保技术有限公司设计时间2014年8月1日编制说明依照国家有关标准和关于水质在线自动监测系统建设的相关要求，在指定排水口安装水质在线监测仪器，对相关水质参数（化学需氧量氨氮、总磷、重金属等）进行监测，以达到相关管理及监管部门对现场处理水质的实时监控和管理。本方案将分析仪测量系统、采样系统以及数据传输系统进行集成，作为一体化水质在线自动监测系统进行详细的方案设计。一、系统概述1.1项目概述根据环保局对废水污染物排放进行总量控制、安装在线监测系统的要求，拟在安徽庐江矿业的总排口安装污染源自动监控系统。本项目建设拟选用（江苏锐泉环保技术有限公司）提供的锐泉牌RenQ-IV型COD、氨氮、总铅、总镉、六价铬、总铜、氟化物在线分析仪，上泰PH3100RS型PH，九波WL-1A1型超声波明渠流量计，并负责安装、调试、运行、保修、快速反应服务及协助项目验收、技术支持、用户培训。1.2系统建设要求该系统应达到以下要求：①系统具有实用性、先进性、专业性、开放性、安全性、集成性和经济性。②总体结构的先进性、合理性、兼容性和可扩展性。③监测参数分析方法符合国家、行业有关技术标准和规范。④监测数据准确、可靠。⑤取样方式经济、合理，便于维护。⑥具有良好的开放性、扩展性，便于维护及升级，为企业将来实现远程查看仪器数据预留接口。⑦现场监测站房布局合理，安全防盗。1.3系统构成在线监测系统由采样系统、测量系统、数据采集传输系统三部分组成。采样系统由泵、采样管路、专用采样器、控制单元等构成。测量系统由测量仪器及控制单元构成。数据采集传输系统由数据采集传输仪构成。1.4在线监测因子种类根据环保部门和企业要求，监测因子为COD、氨氮、总铅、总镉、六价铬、总铜、氟化物、PH、流量。1.5仪器选型为了确保测量数据的准确性、在线监测系统的长期稳定性、可靠性及低成本运行，并结合企业实际情况，本案计划选用（锐泉牌）的（Renq—-IV型）COD、氨氮、总铅、总镉、六价铬、总铜、氟化物，上泰PH，北京九波流量计，1.6仪器简介1.6.1COD在线分析仪技术参数仪器名称：锐泉牌Renq-IV型COD在线分析仪应用范围：应用于废水处理，纯净水，锅炉水等以及电子，电镀，印染，化学，食品制药等领域测量原理：重铬酸钾比色法仪器图片：测量方法：重鉻酸钾高温消解，比色测定（国家标准GB11914-89）测试量程：（0-200）mg/l,（0-1000）mg/l,（0-5000）mg/l三档量程可选最大测试量程：0-40000mg/l（自动稀释后）抗氯离子干扰：最大40000mg/l（自动稀释后）检测下线：8mg/l分辨率：<1mg/l准确度：标准溶液<10%；水样<15%重现度：<5%消解温度：165℃，可设定消解时间：15min，可设定无故障运行时间：≧720h/次量程漂移：±5%F.S.做样间隔：连续、1小时、2小时。。。24小时、触发、指定时间点校正间隔：手动进行或按选定间隔和时间自动进行（1-7天）清洗间隔：手动进行或按选定间隔和时间自动进行（1-7天）保养间隔：〉1个月，每次约1小时试剂消耗：每套试剂约720个样人机界面：7寸、7万色、800*480分辨率、TFT真彩色触摸屏打印：预留打印机接口，可外接工业微型打印机(选配)存储：2万条数据，掉电不丢失，存满自动覆盖最早数据（可增配4万条数据）通信接口：1路RS232数字接口或RS485，支持MODBUS通信协议或自定义协议1路模拟量4～20mA（20mA对应量程可调）预处理系统：自清洗、反吹、精密过滤功能，保证样品具有良好代表性的同时，也避免了悬浮颗粒堵塞管路，确保数据的连续性。(选配)外型尺寸770×600×450(mm)重量50kg电源AC220V±20%,50Hz±1%功率300W环境温度5～40℃环境湿度≤85%1.6.2氨氮在线分析仪技术参数仪器名称：锐泉牌Renq-IV型氨氮在线分析仪应用范围：应用于废水处理，纯净水，锅炉水等以及电子，电镀，印染，化学，食品制药等领域测量原理：蒸馏分离，纳试试剂比色法仪器图片：测量方法：蒸馏分离，纳试试剂比色法测试量程：（0-4）mg/l,（0-15）mg/l,（0-50）mg/l，（0-300）mg/l四档量...
