维修电工初级培训资料VIP免费

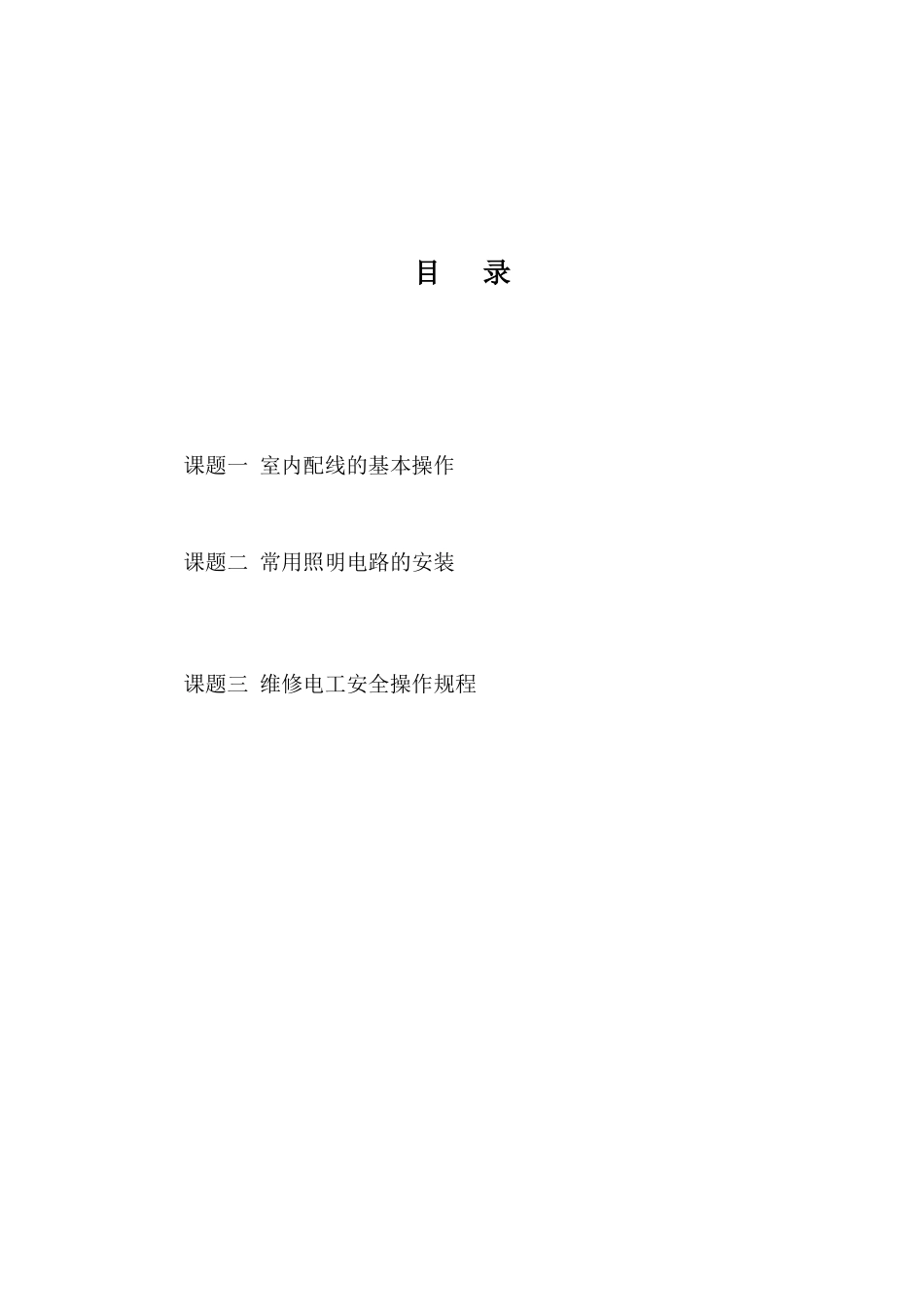

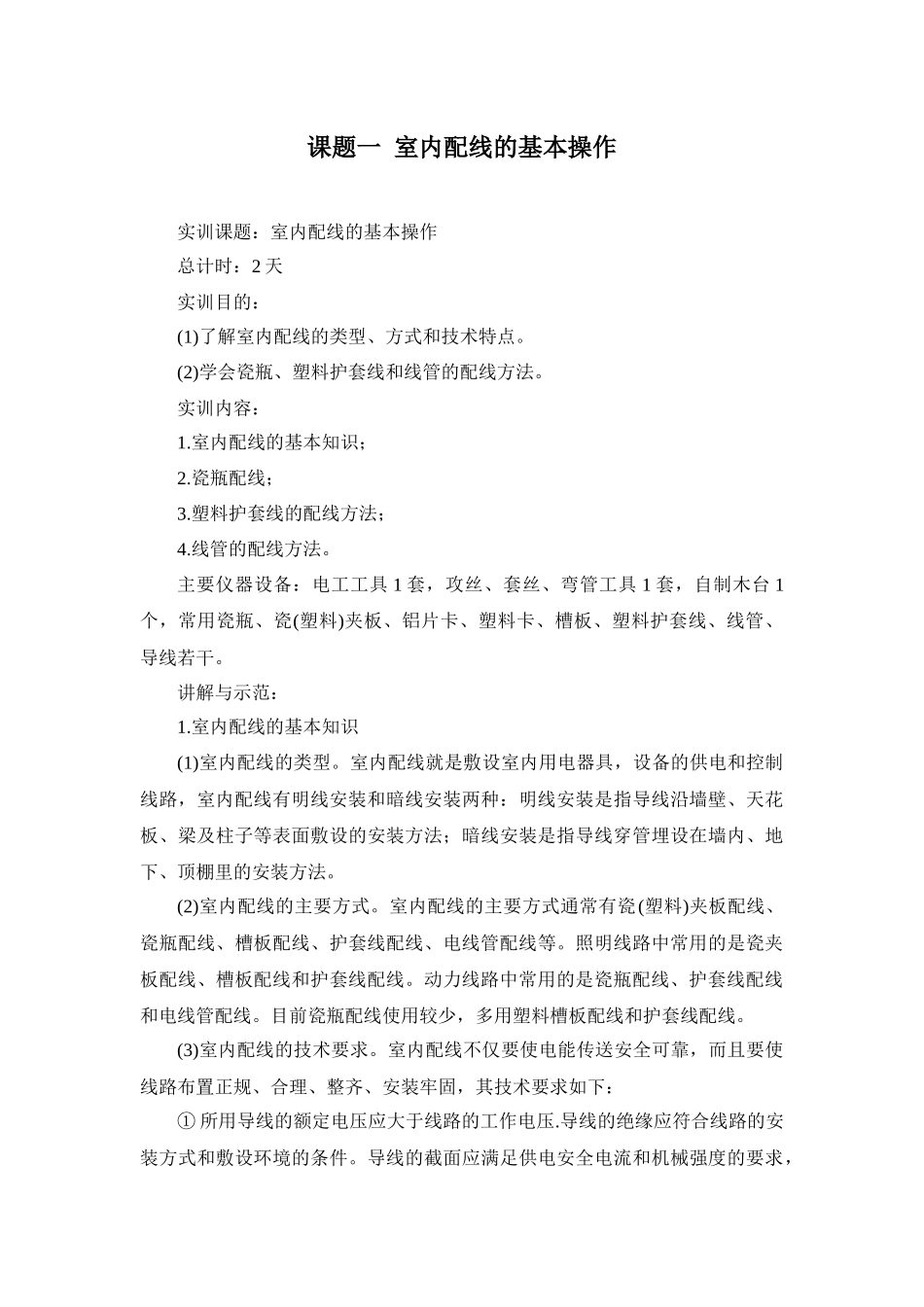

维修电工初级工培训资料本教案是根据《电子技术基础》和《维修电工国家职业技能鉴定标准》，按照“以情蹊径、深入浅出、知识够用、突出技能”的编写思路，以初级维修电工技能鉴定所必备的技能为主线，按“课题呈现、知识链接、操作实践、课题总结、课题拓展”的结构顺序编写。课题呈现应用任务驱动法，让学员明确学习课题，循路探真、有的放矢地学习。知识链接以“必需、够用”为原则，围绕任务，把有关的知识串联起来，呈现给学员，激活学员的知识储备。操作实践按技能操作的步骤，让学员实际动手操作，在实践中学会操作技能。课题总结评价学习成果，反馈提高，使学到的技能熟练化、综合化。课题拓展提出相关的探究性、开放性问题，开发潜能，实现知识和技能的迁移。本教案“以职业活动为导向，以职业技能为核心”，突出职业技能培训特色，理论联系实际，以满足实际应用需求；内容上紧扣技能鉴定标准，体现学以致用的原则，实用性强；在行文中力求文句简练、通俗易懂，使之更具直观性；在编撰的体系结构上，采用模块结构，使学员在学习过程中更能体现连贯性、针对性和选择性，让学员学得进、用得上；在方法上注意学员的兴趣，灵活多变，融知识、技能于兴趣之中，让不同层次的学员都学有所得，方便学员学习。目录课题一室内配线的基本操作课题二常用照明电路的安装课题三维修电工安全操作规程课题一室内配线的基本操作实训课题：室内配线的基本操作总计时：2天实训目的：(1)了解室内配线的类型、方式和技术特点。(2)学会瓷瓶、塑料护套线和线管的配线方法。实训内容：1.室内配线的基本知识；2.瓷瓶配线；3.塑料护套线的配线方法；4.线管的配线方法。主要仪器设备：电工工具1套，攻丝、套丝、弯管工具1套，自制木台1个，常用瓷瓶、瓷(塑料)夹板、铝片卡、塑料卡、槽板、塑料护套线、线管、导线若干。讲解与示范：1.室内配线的基本知识(1)室内配线的类型。室内配线就是敷设室内用电器具，设备的供电和控制线路，室内配线有明线安装和暗线安装两种：明线安装是指导线沿墙壁、天花板、梁及柱子等表面敷设的安装方法；暗线安装是指导线穿管埋设在墙内、地下、顶棚里的安装方法。(2)室内配线的主要方式。室内配线的主要方式通常有瓷(塑料)夹板配线、瓷瓶配线、槽板配线、护套线配线、电线管配线等。照明线路中常用的是瓷夹板配线、槽板配线和护套线配线。动力线路中常用的是瓷瓶配线、护套线配线和电线管配线。目前瓷瓶配线使用较少，多用塑料槽板配线和护套线配线。(3)室内配线的技术要求。室内配线不仅要使电能传送安全可靠，而且要使线路布置正规、合理、整齐、安装牢固，其技术要求如下：①所用导线的额定电压应大于线路的工作电压.导线的绝缘应符合线路的安装方式和敷设环境的条件。导线的截面应满足供电安全电流和机械强度的要求，一般的家用照明线路选用2.5mm2的铜芯绝缘导线，插座线路选用4mm2的铜心绝缘导线为宜。②配线时应尽量避免导线接头。必须有接头时，应采用压接和焊接，并用绝缘胶布将接头缠好，要求导线连接和分支处不应受到机械力的作用，穿在管内的导线不允许有接头，必要时尽可能把接头放在接线盒或灯头盒内。③配线时应水平或垂直敷设。水平敷设时，导线距地面不小于2.5m;垂直敷设时，导线距地面不小于2m。否则应将导线穿在钢管内加以保护，以防机械损伤。同时所配线路要便于检查和维修。④当导线穿过楼板时，应设钢管加以保护，钢管长度应从离楼板面2m高处至楼板下出口处。导线穿墙要用瓷管保护，瓷管两端的出线口伸出墙面不小于1Omm。这样可以防止导线和墙壁接触，以免墙壁潮湿而产生漏电现象。当导线互相交叉时，为避免碰线在每根导线上均应套塑料管或其他绝缘管，并将套管固定紧，以防其发生移动。⑤为了确保安全用电，室内电气管线和配电设备与其他管道，设备间的最小距离都有明确规定。施工时如不能满足要求的距离,则应采取其他的保护措施。(4)室内配线的主要工序：①按设计图纸确定灯具、插座、开关、配电箱、启动装置等设备的位置。②沿建筑物确定导线敷设的路径，穿越墙壁或楼板时的具体位置。③在土建未涂灰前，在配线所需的各固定点打好孔眼，预埋绕有...
