三维创新设计培训资料梳理汇总

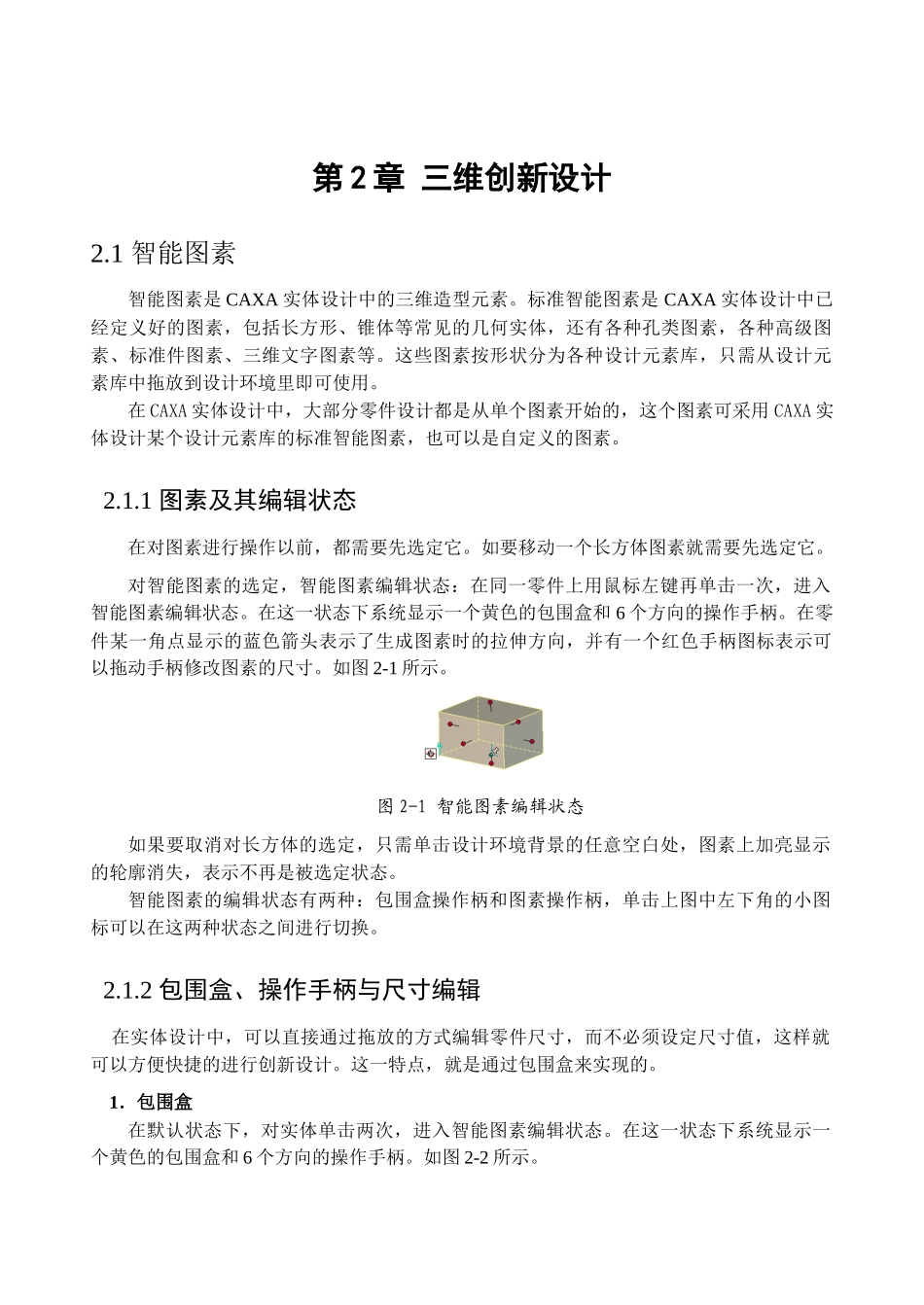

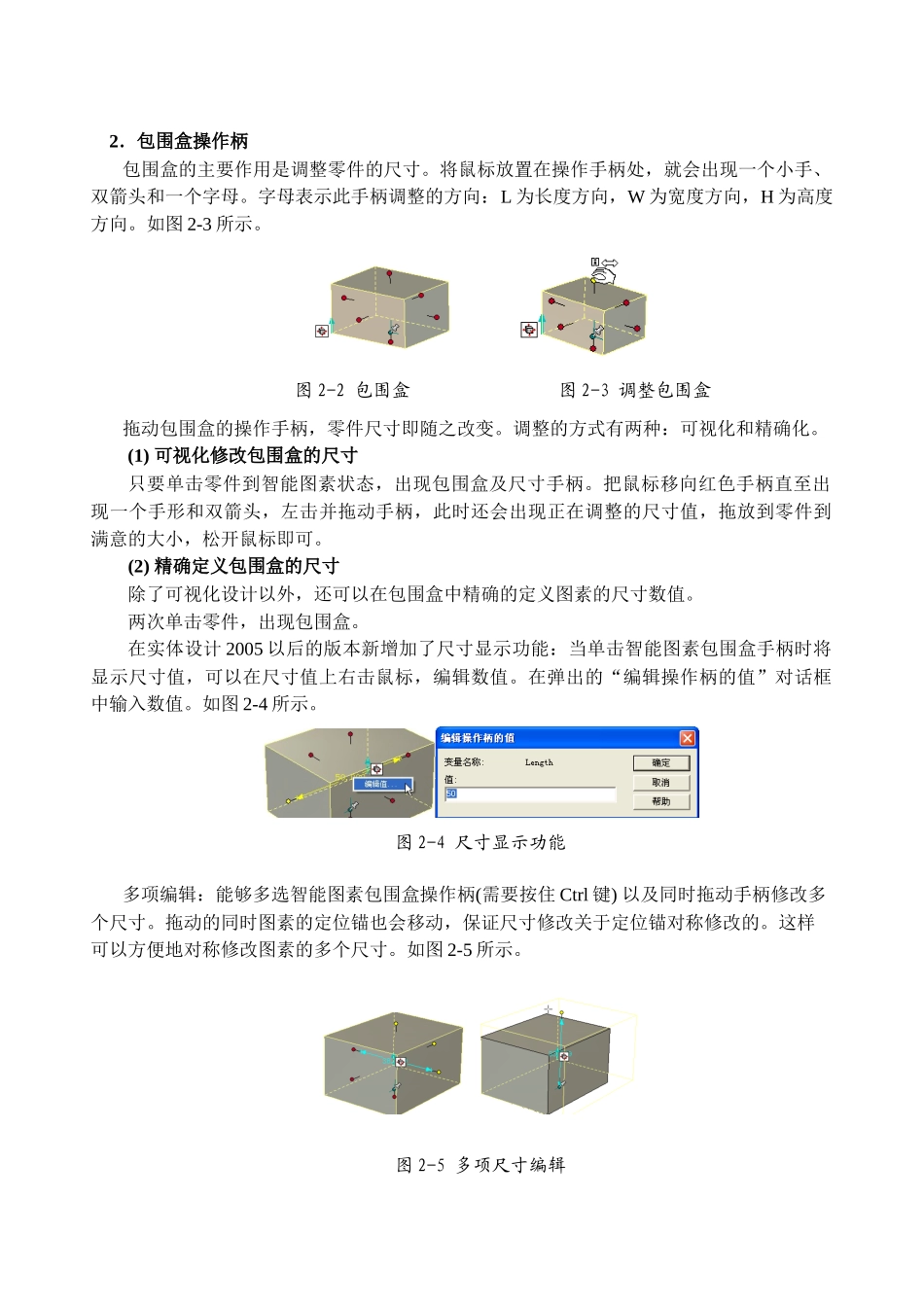

第 2 章 三维创新设计2.1 智能图素智能图素是 CAXA 实体设计中的三维造型元素。标准智能图素是 CAXA 实体设计中已经定义好的图素，包括长方形、锥体等常见的几何实体，还有各种孔类图素，各种高级图素、标准件图素、三维文字图素等。这些图素按形状分为各种设计元素库，只需从设计元素库中拖放到设计环境里即可使用。在 CAXA 实体设计中，大部分零件设计都是从单个图素开始的，这个图素可采用 CAXA 实体设计某个设计元素库的标准智能图素，也可以是自定义的图素。2.1.1 图素及其编辑状态在对图素进行操作以前，都需要先选定它。如要移动一个长方体图素就需要先选定它。对智能图素的选定，智能图素编辑状态：在同一零件上用鼠标左键再单击一次，进入智能图素编辑状态。在这一状态下系统显示一个黄色的包围盒和 6 个方向的操作手柄。在零件某一角点显示的蓝色箭头表示了生成图素时的拉伸方向，并有一个红色手柄图标表示可以拖动手柄修改图素的尺寸。如图 2-1 所示。图 2-1 智能图素编辑状态如果要取消对长方体的选定，只需单击设计环境背景的任意空白处，图素上加亮显示的轮廓消失，表示不再是被选定状态。智能图素的编辑状态有两种：包围盒操作柄和图素操作柄，单击上图中左下角的小图标可以在这两种状态之间进行切换。2.1.2 包围盒、操作手柄与尺寸编辑 在实体设计中，可以直接通过拖放的方式编辑零件尺寸，而不必须设定尺寸值，这样就可以方便快捷的进行创新设计。这一特点，就是通过包围盒来实现的。1．包围盒在默认状态下，对实体单击两次，进入智能图素编辑状态。在这一状态下系统显示一个黄色的包围盒和 6 个方向的操作手柄。如图 2-2 所示。2．包围盒操作柄包围盒的主要作用是调整零件的尺寸。将鼠标放置在操作手柄处，就会出现一个小手、双箭头和一个字母。字母表示此手柄调整的方向：L 为长度方向，W 为宽度方向，H 为高度方向。如图 2-3 所示。 图 2-2 包围盒 图 2-3 调整包围盒拖动包围盒的操作手柄，零件尺寸即随之改变。调整的方式有两种：可视化和精确化。(1) 可视化修改包围盒的尺寸只要单击零件到智能图素状态，出现包围盒及尺寸手柄。把鼠标移向红色手柄直至出现一个手形和双箭头，左击并拖动手柄，此时还会出现正在调整的尺寸值，拖放到零件到满意的大小，松开鼠标即可。(2) 精确定义包围盒的尺寸除了可视化设计以外，还可以在包围盒中精确的定义图素的尺寸数值。两次单击零件，出现包围盒...
