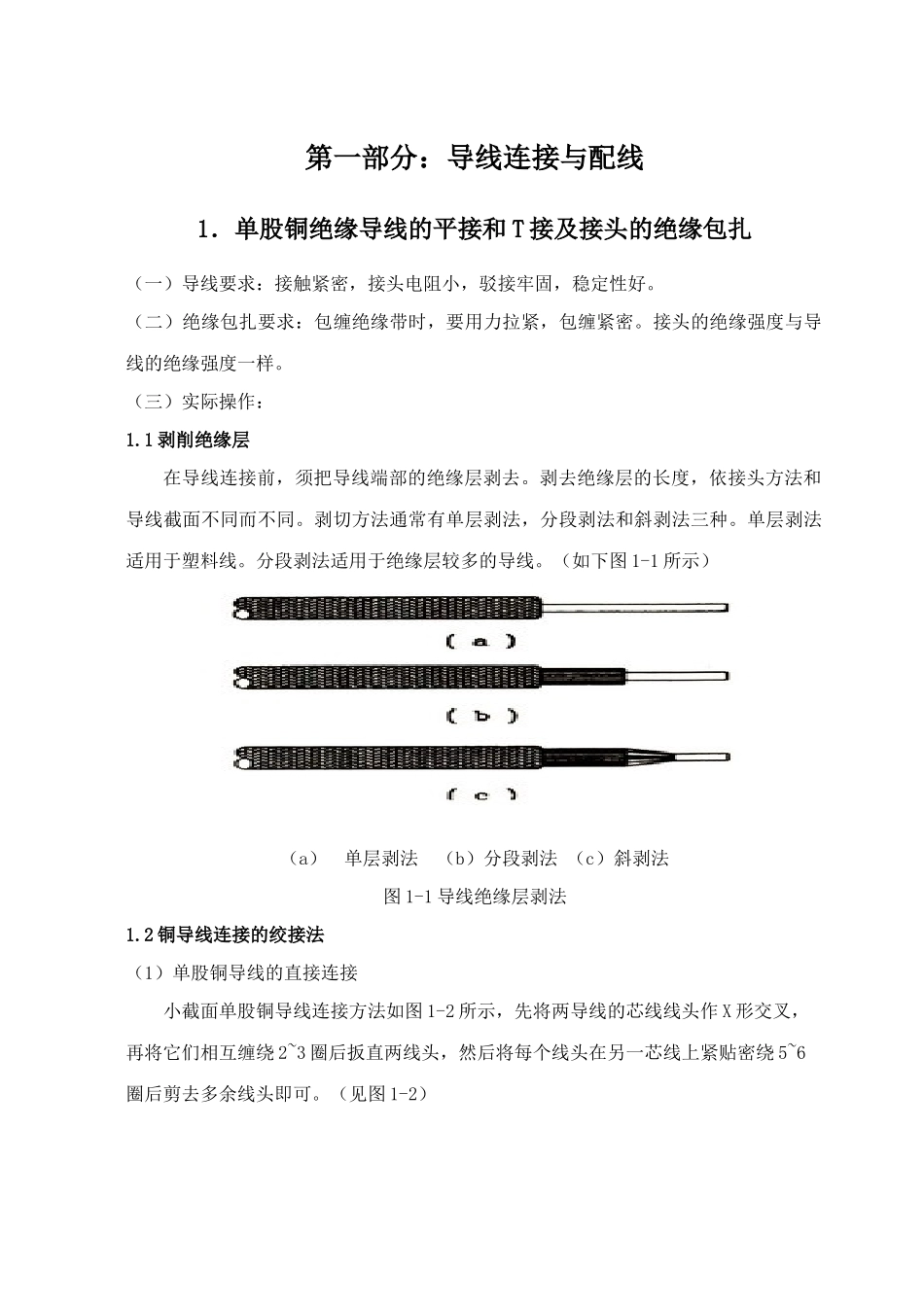

广东机电职业技术学院电工上岗证培训实训报告（2015-2016学年第二学期）专业：楼宇智能化工程技术班级：楼宇1413姓名：陈xx学号：061413xx指导教师：朱卓城时间：第8、9周（2016年4月17日——2016年4月30日）第一部分：导线连接与配线1．单股铜绝缘导线的平接和T接及接头的绝缘包扎（一）导线要求：接触紧密，接头电阻小，驳接牢固，稳定性好。（二）绝缘包扎要求：包缠绝缘带时，要用力拉紧，包缠紧密。接头的绝缘强度与导线的绝缘强度一样。（三）实际操作：1.1剥削绝缘层在导线连接前，须把导线端部的绝缘层剥去。剥去绝缘层的长度，依接头方法和导线截面不同而不同。剥切方法通常有单层剥法，分段剥法和斜剥法三种。单层剥法适用于塑料线。分段剥法适用于绝缘层较多的导线。（如下图1-1所示）（a）单层剥法（b）分段剥法（c）斜剥法图1-1导线绝缘层剥法1.2铜导线连接的绞接法（1）单股铜导线的直接连接小截面单股铜导线连接方法如图1-2所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2~3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5~6圈后剪去多余线头即可。（见图1-2）图1-2单股铜导线的直接连接（2）单股铜导线的分支连接单股铜导线的T字分支连接如图-3所示，将支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余的线头即可。对于较小截面旳芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，在紧密缠绕5~8圈后剪去多余线头即可。图1-3单股铜导线的分支连接（T接）（3）同一方向的导线的连接当需要连接的导线来自同一方向时，可采用图1-4所示的方法。对于单股导线，可将一根导线的芯线紧密缠绕在其他导线的芯线上，再将其他芯线的线头折回压紧即可。对于多股导线，可将两根导线的芯线相互交叉，然后绞合拧紧即可。对于单股导线与多股导线的连接，可将多股导线的芯线紧密缠绕在单股导线的芯线上，再将单股芯线的线头折回压紧即可。图1-4同一方向的导线的连接（4）双芯或多芯电线电缆的连接双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间隙漏电或短路。图1-5（a）所示为双芯护套线的连接情况，图1-5（b）所示为三芯护套线的连接情况，图1-5（c）所示为四芯电力电缆的连接情况。图1-5双芯或多芯电线电缆的连接1.3一般导线接头的绝缘处理导线连接处的处理通常采用绝缘胶带进行缠裹包扎。一般电工常用的绝缘带有黄蜡带、涤纶薄膜带、塑料胶带、橡胶胶带等。绝缘胶带的宽度常用20mm的，使用比较方便。（1）一字形连接的导线接头可按图1-6所示进行绝缘处理，先包缠一层黄蜡带，在包缠一层黑胶布带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分[见图1-6（a）]。包缠时黄蜡带应与导线成55°左右倾斜角，每圈压叠带宽的1/2[见图1-6(b)]，直至包缠到接头右边两圈距离的完好绝缘层处。然后将黑胶布带接在黄蜡带的尾端，按另一斜叠方向从右向左包缠[见图1-6(c)、图1-6(d)]，仍每圈压叠带宽的1/2，直至将黄蜡带完全包缠住。包缠处理中应用力拉紧胶带，注意不可稀疏，更不能漏出芯线，以确保绝缘质量和安全用电。对于220V线路，也可以不用黄蜡带，只用黑胶布带或塑料胶带包缠两层。在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。图1-6一字形连接的导线接头绝缘处理（2）T字分支接头的绝缘处理导线分支接头的绝缘处理基本方法同上，T字分支接头的包缠方向如图1-7所示，走一个T字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处理。图1-7T字分支接头的绝缘处理2.安装控制一只插口吊灯的照明线路(一)基本要求：接线准确，灯头，吊线盒均打好线结（见图1-8）。开关应断火线。(二)实际操作电路图（见图1-8）火线经拉线开关进入保险丝盒，然后进入灯头的一端，灯头的另一端接零线。图1-8螺口吊灯的照明线路(三)口述：室内各种场所照明灯具安装高度，墙边开关，拉线开关安装高度，照明分路总开关的安装高度。一般场所灯具与地面的垂直这安装高度不应低于1.8米,潮湿场所不应低于2.5米,室外固定式安装不低于3米,墙边...
