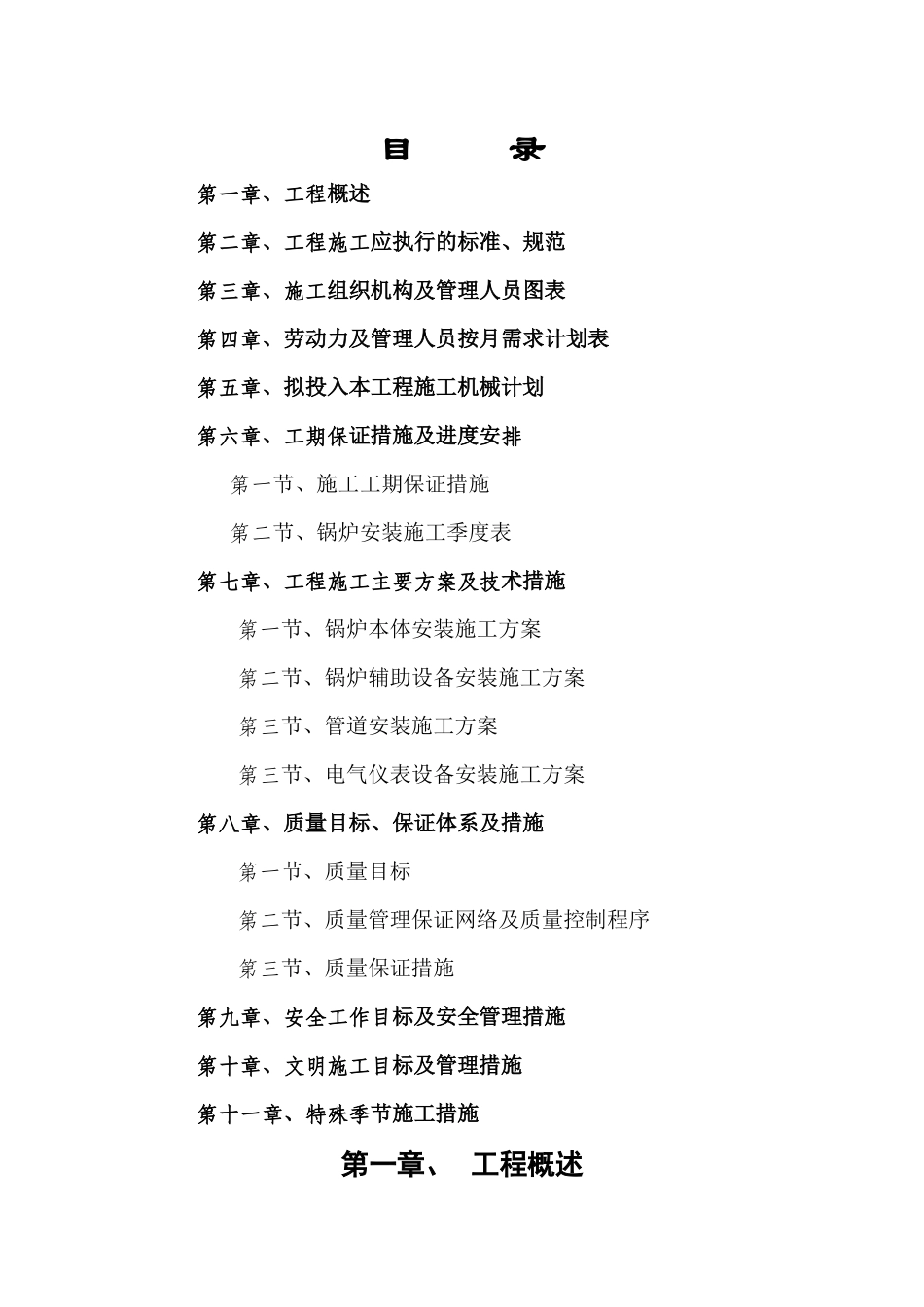

扎兰屯市新城集中供热有限责任公司QXF58-1.6/130/70-P型锅炉安装工程施工方案编制：审核：批准：山东省显通安装有限公司二零一一年七月十一日目录第一章、工程概述第二章、工程施工应执行的标准、规范第三章、施工组织机构及管理人员图表第四章、劳动力及管理人员按月需求计划表第五章、拟投入本工程施工机械计划第六章、工期保证措施及进度安排第一节、施工工期保证措施第二节、锅炉安装施工季度表第七章、工程施工主要方案及技术措施第一节、锅炉本体安装施工方案第二节、锅炉辅助设备安装施工方案第三节、管道安装施工方案第三节、电气仪表设备安装施工方案第八章、质量目标、保证体系及措施第一节、质量目标第二节、质量管理保证网络及质量控制程序第三节、质量保证措施第九章、安全工作目标及安全管理措施第十章、文明施工目标及管理措施第十一章、特殊季节施工措施第一章、工程概述1、工程概述工程名称：58MW热水锅炉安装工程建设单位：扎兰屯市新城集中供热有限责任公司2、工程内容工程施工范围：58MW热水锅炉（两台）本体设备安装、锅炉房附属设备安装、锅炉房工艺管道制安、设备管道的保温油漆，电气仪表设备安装。3、施工工期要求施工工期由2011年7月16日至10月20日，总日历日为105天。4、工程质保服务要求质保期为工程验收合格后一个采暖期.5、承包方式本工程的承包方式为包清工。6、锅炉概述6.1锅炉结构QXF58-1.6/130/70-P型热水锅炉，硫化床启动装置，床下启动装置由布置在锅炉水冷室后测的两个启动燃烧器和油、空气管路系统组成，功能为床下一定体温和温度的烟气，完成硫化床启动的要求。启动燃烧器由烟气混合装置和点火装置组成，启动燃烧器卧式布置，为使油枪燃烧产生的炽热炎气降至合适的温度，整个启动燃烧器分二级配风，第一级油枪配风，仅供燃料所需空气，为冷却热烟气而不影响火焰燃烧，在距油枪出口约1.8米处沿内筒圆周方向切向引入第二级配风，此目的是配风均匀，使烟温逐步降低，由于第二级配风切向引入，烟气混合强烈，不致造成烟气温度不匀。床下点火燃烧器是为炉内床料硫化和加热提供足够的热烟气，锅炉启动在流化状态下进行，由于点火热容量只占锅炉负荷（MCR）的15%，为缩短点火时间和提高点火可靠性，冷态启动时建议用烟煤作点火材料，油点然后喷入混合装置，经逐级配风混合至700-750度，通过风室、风帽进入床内加热床料。启动升温速度应严格控制，一般床料温度应从室温缓慢加热至300-400度，继续升温可适当提高升速度。油枪入口燃油压力位2.0MPa，点火时应将油枪配风门置于点火位（开度30%）。高能点火器点燃油枪后，再逐渐开大风门，并推出高能点火器。主要部件结构：1、锅筒2、燃烧室及水冷壁3、下降管4、热水引出管5、上级省煤器6、下级省煤气7、空气预热器8、旋风分离器9、返料装置10、刚性梁锅炉的设计参数及技术指标额定热功率：58MW额定工作压力：1.6Mpa给水温度：70℃出水温度：130℃锅筒中心标高：30.8M设计使用燃料：贫煤，粒度≤0-13mm锅炉热效率：89.34%烟尘排放浓度：≤80mg/m3二氧化硫排放浓度：≤900mg/m3锅炉主体安装外形尺寸（长×宽×高）：13200×7000×29900第二章、工程施工应执行的标准、规范1、泰山集团（锅炉制造厂）所供应的QXF58-1.6/130/70-P型热水锅炉安装图及有关技术文件2、《热水锅炉安全技术监察规程》劳锅字（1997）74号3、《工业锅炉安装工程施工及验收规范》GB50273-20094、《工业管道工程施工及验收规范》GB50235-20105、《现场设备、工业管道焊接工程施工及验收规范》GB50236-20096、《建筑安装工程质量检验统一评定标准》GBJ300-887、《压缩机、风机、泵安装工程施工及验收规范》JB50275-20108、《机械设备安装工程施工及验收规范》JB50231-989、《《电气装置安装工程施工及验收规范》10、《承压设备无损检测》JB/T4730-200511、《通用用电设备配电设计规范》GB50055-9312、《电气装置安装工程—接地装置施工及验收规范》GB50169-92公司总经理项目经理技术总负责安全总负责项目副经理技术质检室工程部人事教育室计划室工程物资部办公室安全保卫室财务室预算室锅炉安装施工处焊接施工处起重施工处辅机安装施...
