东莞搅拌桩工程施工方案VIP免费

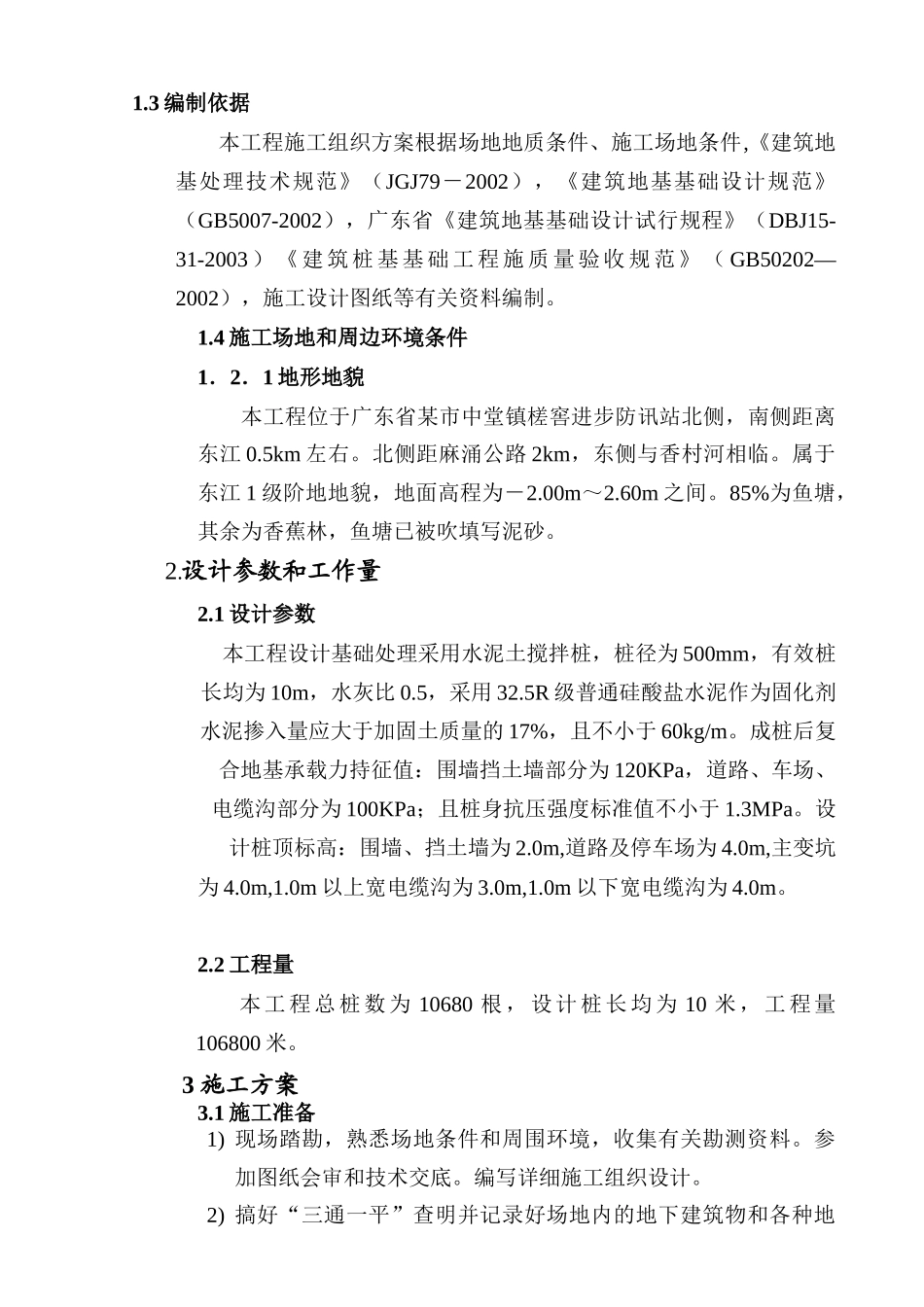

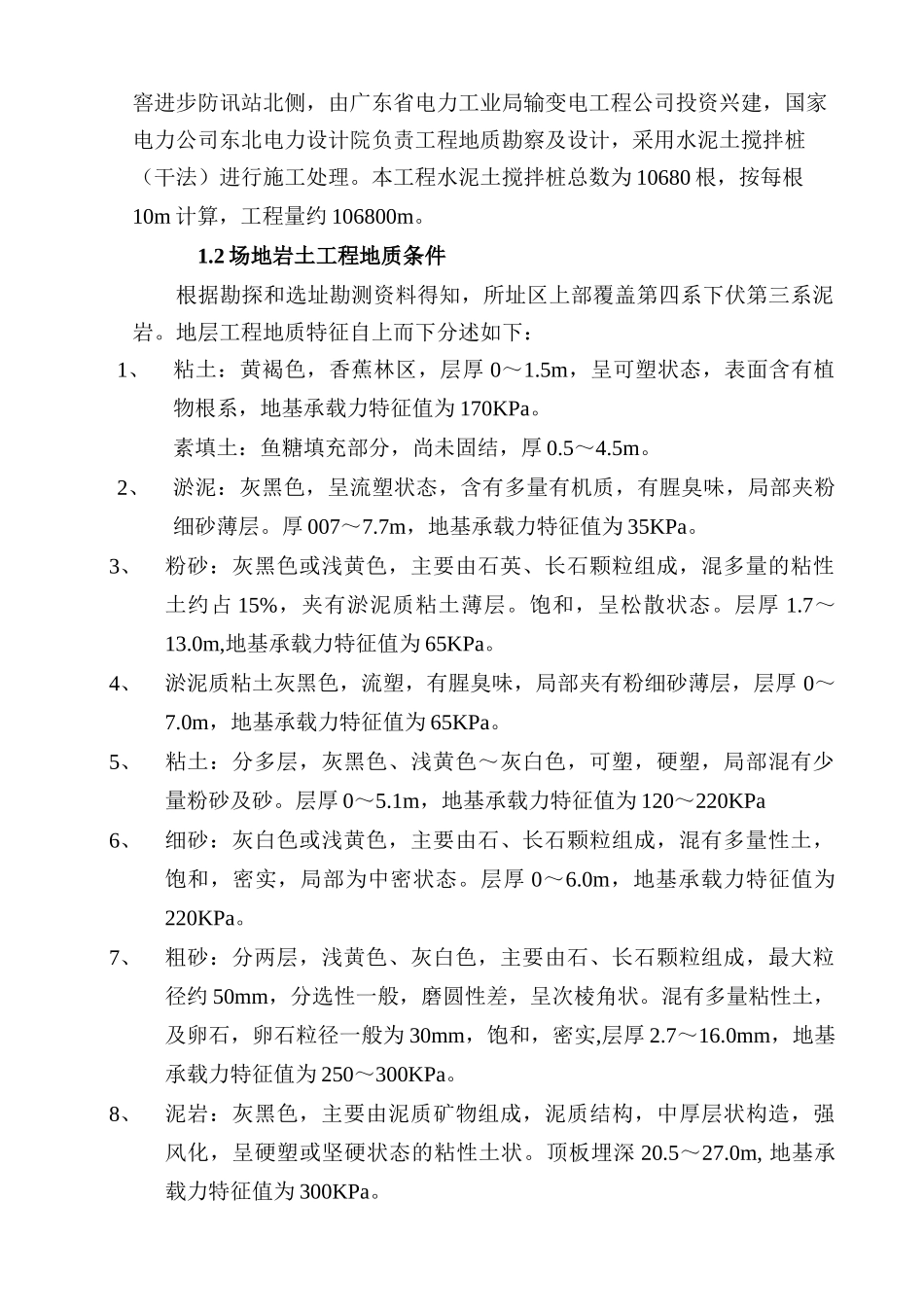

目录1工程概述1.1程概况1.2场地岩土工程地质条件1.3编制依据1.4施工场地和周围环境条件2设计参数和工作量2.1设计参数2.2工作量3施工方案3.1施工准备3.2施工流程3.3施工步骤3.4施工质量标准和技术要求3.5施工过程中自检与信息化施工4施工进度计划5施工人员与施工设备配置5.1人员组织与施工设备配置5.2人员设置和岗位责任5.3施工机具与设备配置6质量管理目标与保证措施7工期管理目标与保证措施8安全管理目标与保证措施9环保和文明施工管理目标与保证措施10资料、文件整理与归档1工程概述1.1工程概况220KV某进埔变电站基础处理（粉喷桩）工程场地位于某市中堂镇槎窖进步防讯站北侧，由广东省电力工业局输变电工程公司投资兴建，国家电力公司东北电力设计院负责工程地质勘察及设计，采用水泥土搅拌桩（干法）进行施工处理。本工程水泥土搅拌桩总数为10680根，按每根10m计算，工程量约106800m。1.2场地岩土工程地质条件根据勘探和选址勘测资料得知，所址区上部覆盖第四系下伏第三系泥岩。地层工程地质特征自上而下分述如下：1、粘土：黄褐色，香蕉林区，层厚0～1.5m，呈可塑状态，表面含有植物根系，地基承载力特征值为170KPa。素填土：鱼糖填充部分，尚未固结，厚0.5～4.5m。2、淤泥：灰黑色，呈流塑状态，含有多量有机质，有腥臭味，局部夹粉细砂薄层。厚007～7.7m，地基承载力特征值为35KPa。3、粉砂：灰黑色或浅黄色，主要由石英、长石颗粒组成，混多量的粘性土约占15%，夹有淤泥质粘土薄层。饱和，呈松散状态。层厚1.7～13.0m,地基承载力特征值为65KPa。4、淤泥质粘土灰黑色，流塑，有腥臭味，局部夹有粉细砂薄层，层厚0～7.0m，地基承载力特征值为65KPa。5、粘土：分多层，灰黑色、浅黄色～灰白色，可塑，硬塑，局部混有少量粉砂及砂。层厚0～5.1m，地基承载力特征值为120～220KPa6、细砂：灰白色或浅黄色，主要由石、长石颗粒组成，混有多量性土，饱和，密实，局部为中密状态。层厚0～6.0m，地基承载力特征值为220KPa。7、粗砂：分两层，浅黄色、灰白色，主要由石、长石颗粒组成，最大粒径约50mm，分选性一般，磨圆性差，呈次棱角状。混有多量粘性土，及卵石，卵石粒径一般为30mm，饱和，密实,层厚2.7～16.0mm，地基承载力特征值为250～300KPa。8、泥岩：灰黑色，主要由泥质矿物组成，泥质结构，中厚层状构造，强风化，呈硬塑或坚硬状态的粘性土状。顶板埋深20.5～27.0m,地基承载力特征值为300KPa。1.3编制依据本工程施工组织方案根据场地地质条件、施工场地条件,《建筑地基处理技术规范》（JGJ79－2002），《建筑地基基础设计规范》（GB5007-2002），广东省《建筑地基基础设计试行规程》（DBJ15-31-2003）《建筑桩基基础工程施质量验收规范》（GB50202—2002），施工设计图纸等有关资料编制。1.4施工场地和周边环境条件1．2．1地形地貌本工程位于广东省某市中堂镇槎窖进步防讯站北侧，南侧距离东江0.5km左右。北侧距麻涌公路2km，东侧与香村河相临。属于东江1级阶地地貌，地面高程为－2.00m～2.60m之间。85%为鱼塘，其余为香蕉林，鱼塘已被吹填写泥砂。2.设计参数和工作量2.1设计参数本工程设计基础处理采用水泥土搅拌桩，桩径为500mm，有效桩长均为10m，水灰比0.5，采用32.5R级普通硅酸盐水泥作为固化剂水泥掺入量应大于加固土质量的17%，且不小于60kg/m。成桩后复合地基承载力持征值：围墙挡土墙部分为120KPa，道路、车场、电缆沟部分为100KPa；且桩身抗压强度标准值不小于1.3MPa。设计桩顶标高：围墙、挡土墙为2.0m,道路及停车场为4.0m,主变坑为4.0m,1.0m以上宽电缆沟为3.0m,1.0m以下宽电缆沟为4.0m。2.2工程量本工程总桩数为10680根，设计桩长均为10米，工程量106800米。3施工方案3.1施工准备1)现场踏勘，熟悉场地条件和周围环境，收集有关勘测资料。参加图纸会审和技术交底。编写详细施工组织设计。2)搞好“三通一平”查明并记录好场地内的地下建筑物和各种地下管线的位置和标高，采取必要措施，以免因施工而破坏。若地表层为软弱粘性土或易液化流动的砂土且地下水位较高时,宜采用人工降水或铺设一定厚度的砂、砂砾或碎石使地表形成硬层。3)现场搭设临建设施。4)根据工作量...
