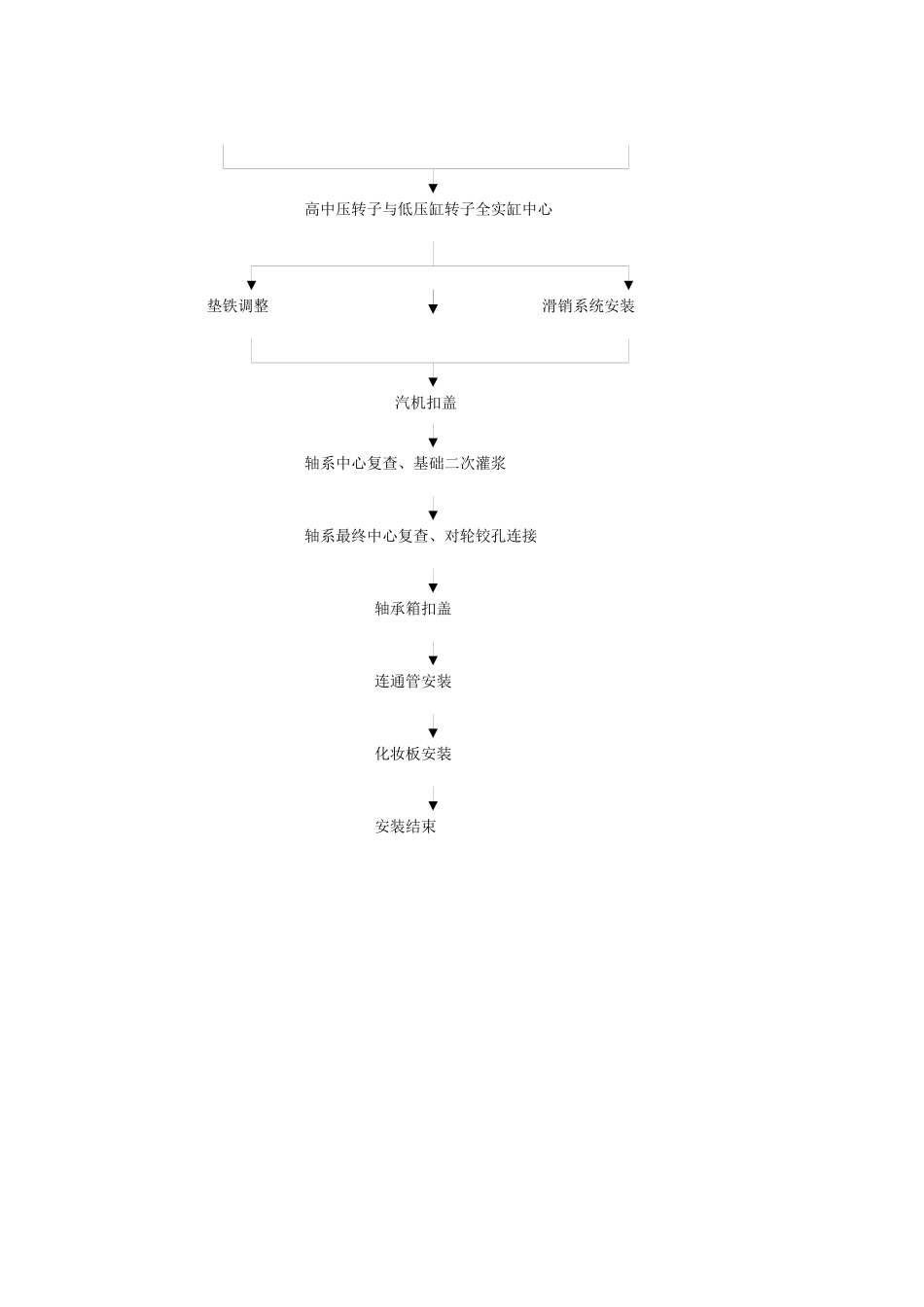

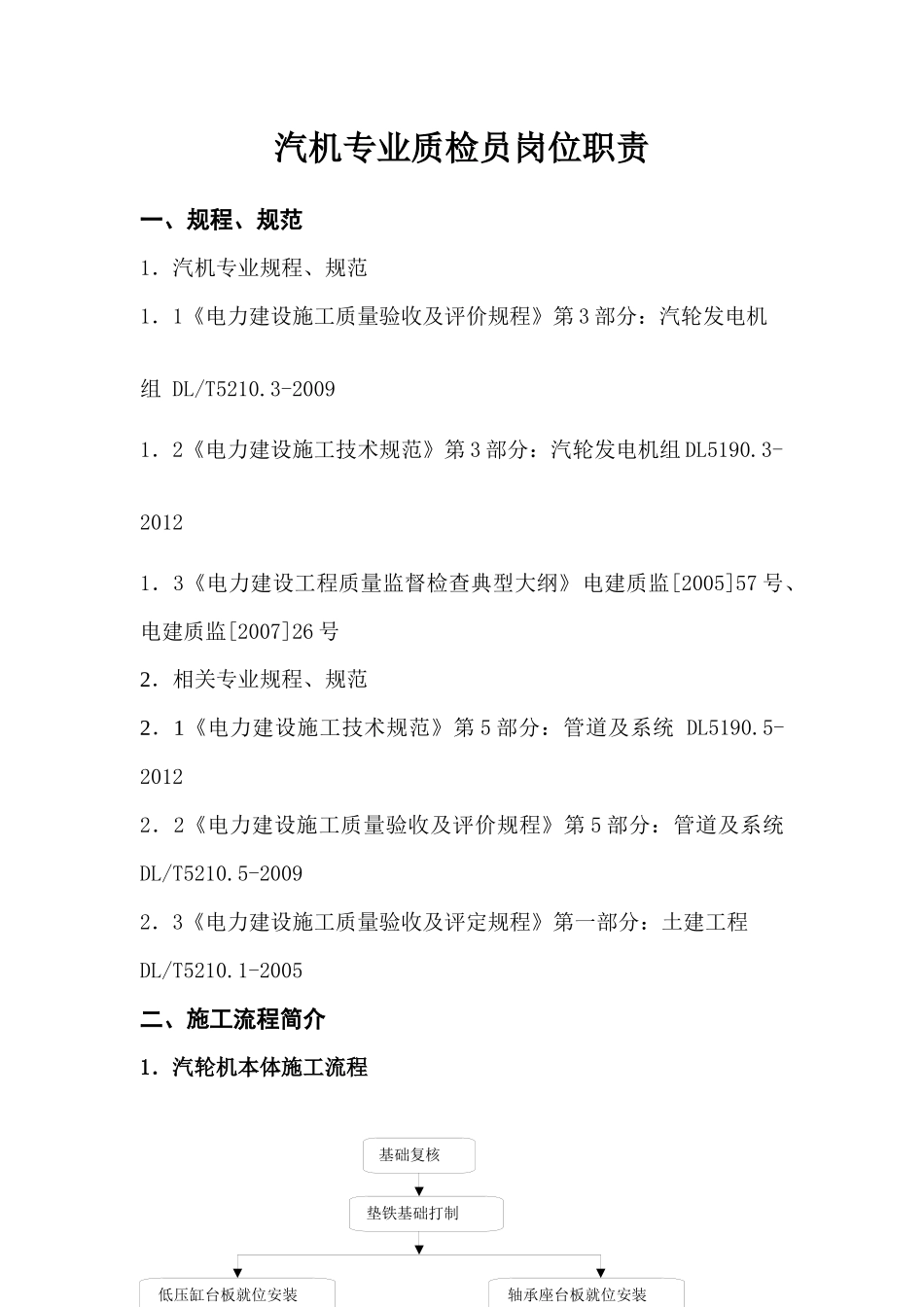

基础复核垫铁基础打制低压缸台板就位安装轴承座台板就位安装汽机专业质检员岗位职责一、规程、规范1．汽机专业规程、规范1．1《电力建设施工质量验收及评价规程》第3部分：汽轮发电机组DL/T5210.3-20091．2《电力建设施工技术规范》第3部分：汽轮发电机组DL5190.3-20121．3《电力建设工程质量监督检查典型大纲》电建质监[2005]57号、电建质监[2007]26号2．相关专业规程、规范2．1《电力建设施工技术规范》第5部分：管道及系统DL5190.5-20122．2《电力建设施工质量验收及评价规程》第5部分：管道及系统DL/T5210.5-20092．3《电力建设施工质量验收及评定规程》第一部分：土建工程DL/T5210.1-2005二、施工流程简介1．汽轮机本体施工流程高中压转子与低压缸转子全实缸中心垫铁调整滑销系统安装汽机扣盖轴系中心复查、基础二次灌浆轴系最终中心复查、对轮铰孔连接轴承箱扣盖连通管安装化妆板安装安装结束基础复核垫铁基础打制垫铁及台板安装定子吊装就位定子初步找正发电机氢气冷却器检修安装出线盒安装定子绕组压力试验定子单独气密性试验转子压力试验发电机转子穿装下半端盖及轴承安装汽—发中心初步找正空气间隙及磁场中心调整碳刷架垫铁及台板安装密封瓦试装汽—发中心复查调整基础二次灌浆2．发电机施工流程三、主要计量器具应用1．合像水平仪的使用合像水平仪一般用来测量汽轮机汽缸水平度及转子扬度，精度为0.01mm。以汽缸水平度测量为例，将合像水平仪放在四角的某个位置进行测量，如图所示，图1中方框表示合像水平仪安放位置。安放合像水平仪的汽缸中分面处，应仔细擦净，并做好标记，以后每次测量时均放在该位置上。图2为合像水平仪的构造原理图。1、杠杆；2、水泡室、3、光学棱镜；4、放大镜；5、读数盘；6、调节螺丝；7、读数标尺它是通过光学棱镜把偏移的水泡合成图象，并通过放大镜示65712340mm/m0.07mm/m0.08mm/m垫0mm/m0.02mm0mm/m垫0.08mm0.08mm垫0.02mm/m出。当水平仪置于水平位置时，水泡盒中的气泡处于中间位置，此时从放大镜看到两半气泡重合，如图3中所示，当水平仪倾斜时，气泡就偏离中间位置，每米倾斜0.01mm时，气泡就向高处移动0.20mm，如图所示，这时两半气泡的相对偏移为0.20+0.20=0.40mm，这个偏移值经过放大倍数为5的放大镜，这样看到的读数即为5×0.40=2.0mm，所以水平仪在每米倾斜0.01mm时，气泡的读数为2mm。图3水平位置时图形123图4偏移时图形1、水泡盒；2、气泡；3、合象图形在进行测量时，首先将水平仪的读数盘和标尺调至零位，再将水平仪置于被测量平面上，轻按水平仪四角应无翘动，调整水平仪的调节螺丝，使两半气泡合为一体，从读数盘得到读数为A；然后掉转180°，沿反方向调整螺丝，使两半气泡合为一体，此时从读数盘得到读数为B。此时，汽缸平面的倾斜度（扬度δ）可用下式（1）求出：如果A≠B，说明气泡的中间位置与读数盘的刻度零位不相符合，水平仪的偏差值S可用下式（2）求出：若B值位于零点的另一侧，则其符号与A值相反，即A为2BA2BAS“+”值时，B为“－”值。例：A=5格（1格=0.01mm/1000mm）、B=-5格，如图（a），求扬度值和偏差值。第一次测量读数A第二次测量读数B解：应用式（1）及式（2）计算如下扬度值偏差值例：A=3格、B＝-7格，如图（b），求其扬度值和偏差值。格；52)5(5格；02)5(5S9050080304010206070+-607080904050+-3020100(a)第一次测量读数A第二次测量读数B解：仍用式（1）及式（2）计算，即扬度值偏差值上述两例，虽然所求得的扬度值相同，但是后者由于气泡中间位置与读数盘刻度的零位不相符，零点偏移至-2格处，当掉转180°格；52)7(3格；22)7(3S60(b)7080906070804050+-30201004050+-302090100再测时，所得读数，其绝对值不会相等，因此为了消除水平仪本身的误差，在使用时应掉转180°再测一次，然后求其平均值。测量时，如果读数A、B均在零点同一侧，即同为“+”或同为“-”值时，仍可用上式计算。例：A=8格、B=2格，如图（c），求其扬度值和偏差值。第一次测量读数A第二次测量读数B解：应用式（1）和式（2）计算，即扬度值偏差值格；32)2(860(c)70809060708...
