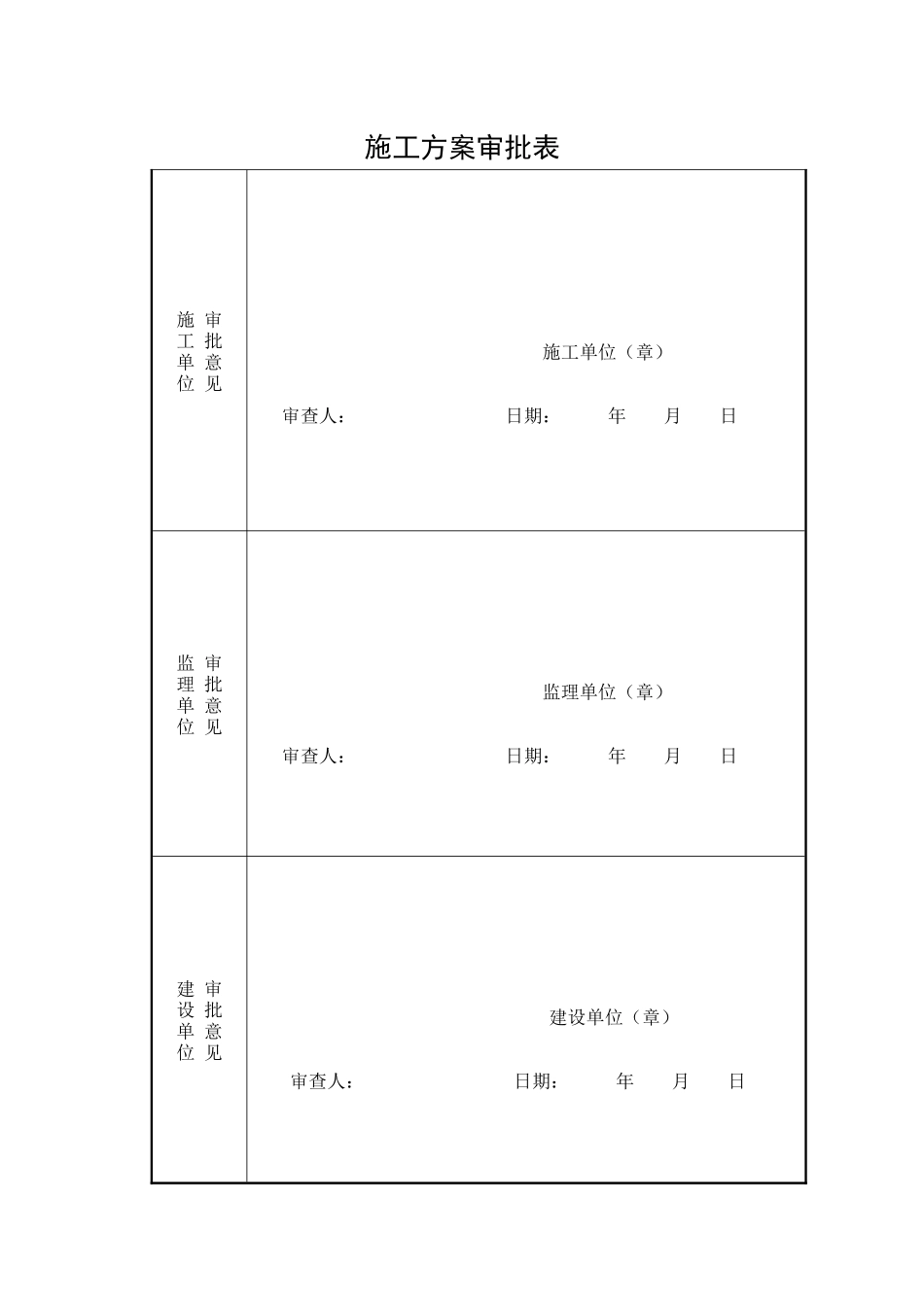

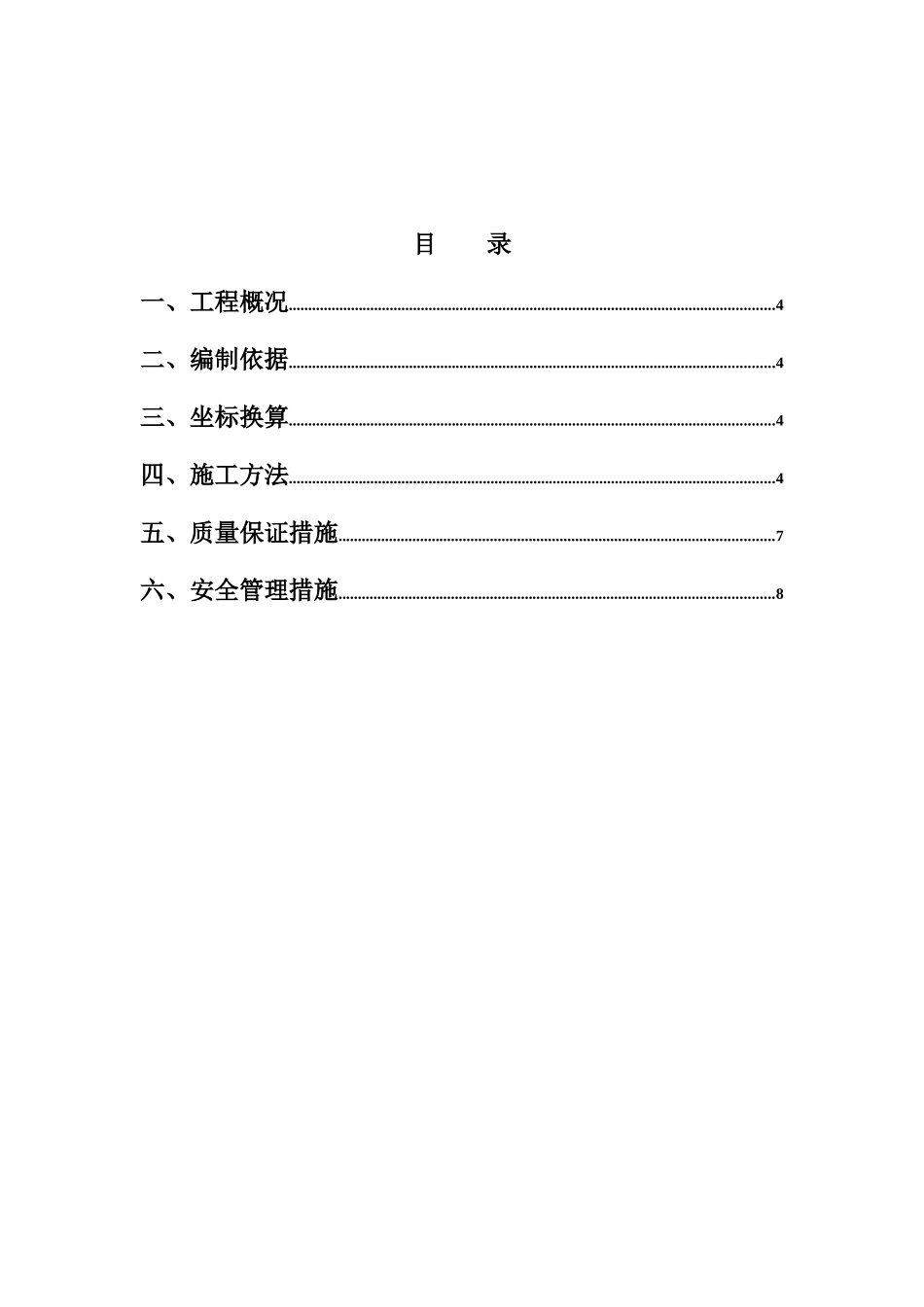

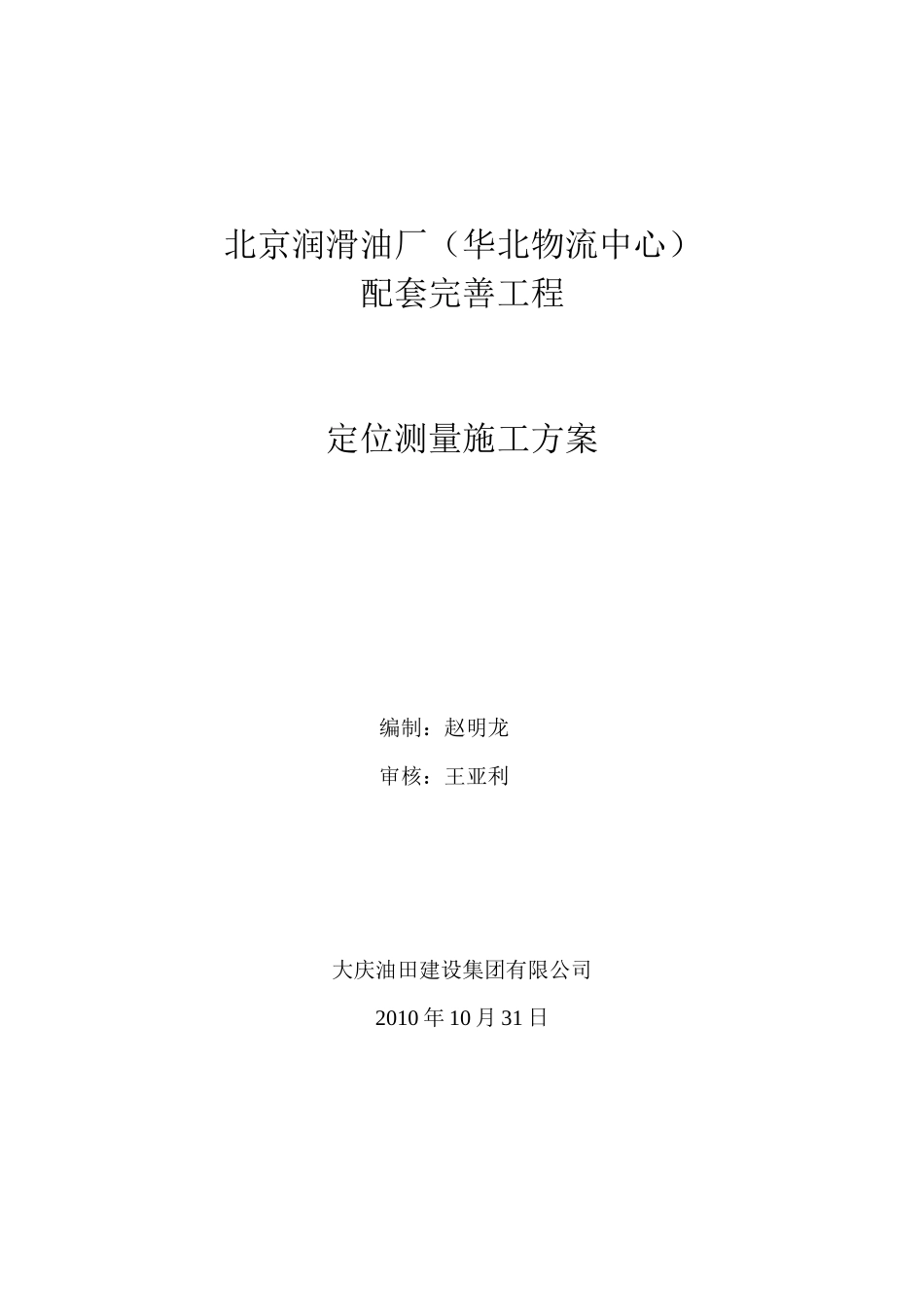

北京润滑油厂(华北物流中心)配套完善工程定位测量施工方案编制:赵明龙审核:王亚利大庆油田建设集团有限公司2010年10月31日施工方案审批表施审工批单意位见施工单位(章)审查人:日期:年月日监审理批单意位见监理单位(章)审查人:日期:年月日建审设批单意位见建设单位(章)审查人:日期:年月日目录一、工程概况.............................................................................................................................4二、编制依据.............................................................................................................................4三、坐标换算.............................................................................................................................4四、施工方法.............................................................................................................................4五、质量保证措施................................................................................................................7六、安全管理措施................................................................................................................8一、工程概况因本工程即将进入施工阶段,为控制整体工程的坐标及标高精确度,我们特编制测量放线方案以指导施工,经详细审核图纸,从本工程总平面布置图及各区块平面布置图得到如下各坐标及标高数据:1、设计的A、B坐标点A=0.00,B=0。00为J6点拔地钉桩位置,相对大地坐标X=271892.386,Y=494600.084.2、厂区内部分建筑物的室内地平绝对标高(1)西区变配电间▼33.30(2)东区变配电间▼33.40(3)成品油罐区、基础油罐区地坪▼33.00二、编制依据1、总平面布置图(08)JA-KY011-01-12(A版)2、成品油罐区平面(08)JA-KY011-01-03(A版)3、基础油罐区平面图(08)JA-KY011-01-02(A版)4、围墙结构图(08)JA-KY011-01-12(0版)5、门柱及基础详图(08)JA-KY011-01-13(0版)三、坐标换算将勘测单位给出的5个规划坐标换算成相对坐标值。数据如下:KGD05:X271904.237-271892.386=11.851;Y494713.986-494660.084=53.902;KGD06:X271923.746-271892.386=31.36;Y494932.306-494660.084=272.222KGD07:X27271922.503-271892.386=30.117;Y495109.636-494660.084=449.552;KGD08:X272040.134-271892.386=147.748;Y495108.731-494660.084=448.67;KGD09:X272048.333-271892.386=155.947;Y494885.715-494660.084=225.631;四、施工方法在施测前先熟悉总平面图、建施图、结施图及与测量放线有关的技术资料。了解建筑物的平面布置情况,轴线、建筑物长、宽,结构特点。核对各部位尺寸。了解建筑物的建筑坐标、设计高程,在总平面图上的位置,建筑物周围环境。1、施工技术人员任务确定(1)FTS532N全站仪由技术负责人赵明龙进行操作,负责测量工作。(2)经纬仪、水准仪由施工员李坤进行操作,负责测量工作。2、施工测量平面控制网的测设(1)根据设计坐标点KGD05-KGD09首先进行复测,做好复测记录,现场平面控制网就利用这5个坐标点。精度限差要求如下表:等级导线长度平均边长测角误差方位角闭合差导线相对闭合差二等1.0(km)200(m)±10(")±20(")1/10000(2)定位放线顺序:围墙、厂区大门→成品油罐区防火墙→基础油罐区防火墙→厂区道路→东区变配电间→西区变配电间等单位工程→地下管网平面定位;3、具体操作方法(1)根据现场的5个坐标点的位置,优先采用KGD09点作为测站点,方位角采用KGD06点,在没有特殊情况下,不使用其它的坐标点。(2)首先按照测量顺序进行,使用FTS532N全站仪对成品油罐区防火墙定位。(3)再根据成品油罐区平面图对每个储油罐进行平面定位,具体控制方法是:在罐区的南北方向每行罐体每隔30m设龙门板一道、在东西方向每隔两行罐体设一道龙门板对罐区的每个罐体的定位进行控制。龙门板的位置要在一条线上,标高相同,用50m钢尺在龙门板上按照平面尺寸进行测量定位。(4)相同方...
