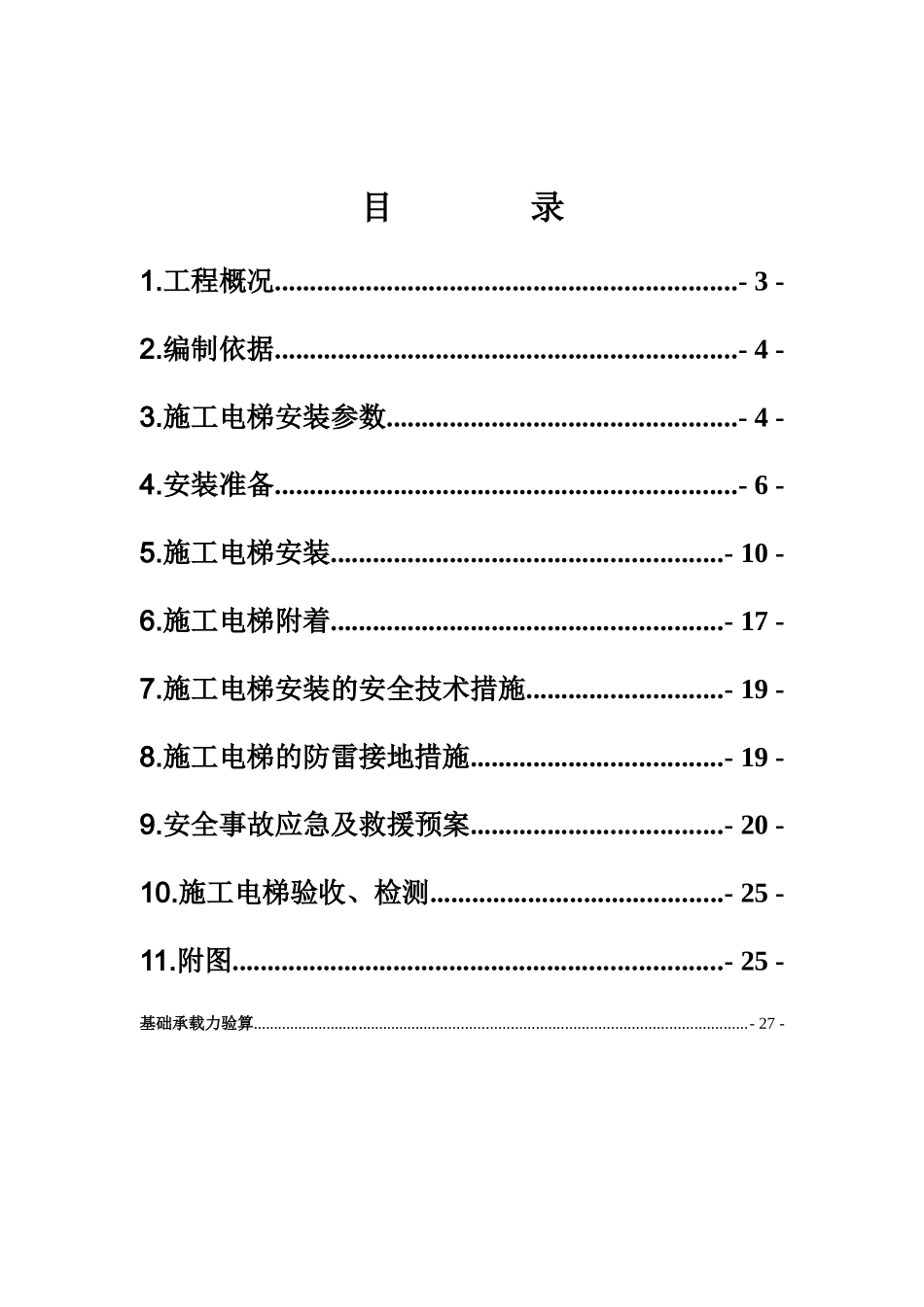

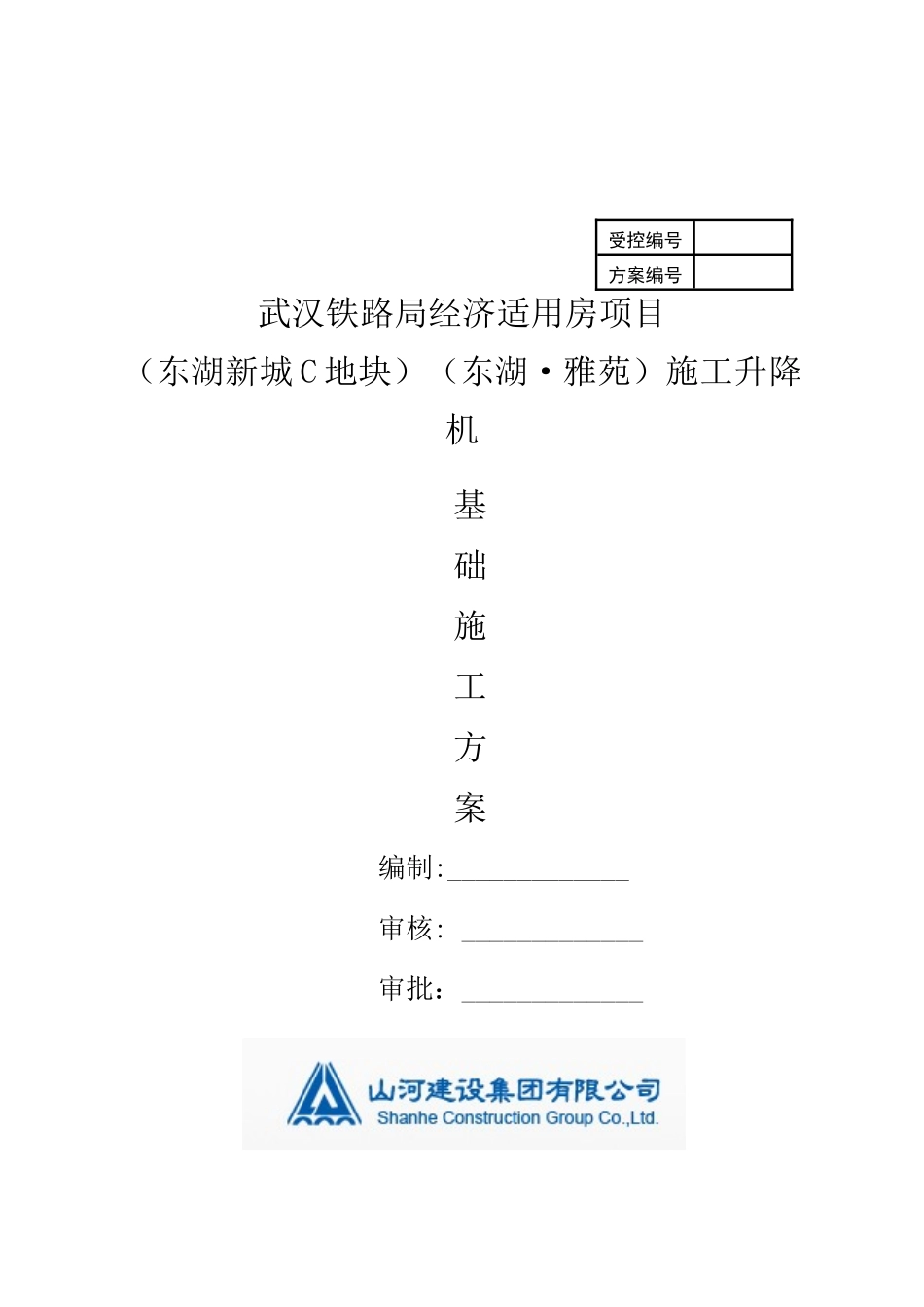

受控编号方案编号武汉铁路局经济适用房项目（东湖新城C地块）（东湖·雅苑）施工升降机基础施工方案编制:_____________审核:_____________审批：_____________2018年3月目录1.工程概况..................................................................-3-2.编制依据..................................................................-4-3.施工电梯安装参数..................................................-4-4.安装准备..................................................................-6-5.施工电梯安装........................................................-10-6.施工电梯附着........................................................-17-7.施工电梯安装的安全技术措施............................-19-8.施工电梯的防雷接地措施....................................-19-9.安全事故应急及救援预案....................................-20-10.施工电梯验收、检测..........................................-25-11.附图......................................................................-25-基础承载力验算........................................................................................................................-27-施工电梯基础及安装施工方案1.工程概况1.1工程总概况武汉铁路局经济适用房项目位于武汉市洪山区，用地北邻团结大道，东西两侧为规划道路，南邻欢乐谷和东湖风景区，东邻武汉站，用地定位于铁路职工住宅小区。项目总体概括：本项目总计五栋高层住宅，3层商业裙房。1#,2#楼位于小区北侧，其中1#楼33层，底层局部架空，2#楼32层，其中1层2层分别为社区用房及物业管理用房。3#楼32层，位于用地东侧，2层裙房为商业用房。4#楼，5#楼位于小区南侧，其中4#楼34层，底层架空。5#楼33层，底层局部架空。经济技术指标：小区总建筑面积112777.42㎡，地下总建筑面积17869.15㎡，建筑密度17.69%，容积率3.47，地上停车位51辆，地下停车位357辆。居住总套数：936套。结构形式：住宅为剪力墙结构，变配电房及开闭所为框架结构。人防设施：人防设施位于地下室，人防总建筑面积5795㎡，人防设计说明、人防详细指标及防护单元划分均详见人防设计图纸。按照武汉市规定计算的本小区应配建人防面积为5063㎡。无障碍住宅：小区按规范配置了残疾人户型及残疾人设施等，残疾人住宅位于4#楼，共计66套。2、设备选型根据施工电梯安装高度和施工运输载重量需要，为确保本工程施工中施工人员、砌块、砂浆及其他材料和物资的最有利输送，施工电梯均选用SC200型双笼电梯，本工程由于使用整体爬升架以及屋面有大悬挑出来，施工电梯均不上屋面，笼底尺寸3.2m×1.5m，单笼额定载重量2吨，额定载人数量24人。3、基础布置1、施工电梯平面布置原则（1）满足施工电梯的各项性能，确保施工电梯安装和拆卸方便；（2）满足使用功能，尽量选择有阳台的位置以利于人员上下及零星材料的运送；（3）降低费用，使施工电梯安装费用降至最低；（4）减小材料的运距，选择材料运送方便的位置安装电梯。（5）不影响施工后续地下室结构施工。2.编制依据1、《电梯制造与安装安全规范》（GB7588－2003）2、《电梯用钢丝绳》（GB8903－2005）3、《施工升降机》（GB/T10054－2005）4、《施工升降机安全规程》（GB10055－2007）5、《建筑机械使用安全技术规程》（JGJ33－2001）6、《施工升降机技术条件》（GB/T10054）7、《中国建筑第八工程局企业技术标准》（ZJQ08-SGJB202-2003）8、《SC型施工电梯安装使用说明书》9、中建光谷之星住宅项目结施图3.施工电梯安装参数3.1.1普通施工升降机型号SC100/100SC200/200A1SCD200/200SC200/200A2额定载重量（kg/人）1000/122000/202000/202000/20安装载重量(kg)1000200020002000吊杆载重量(kg)200200200200吊笼自重(kg)1400140014001400吊笼地板尺寸（长×宽）（m）3×1.33.2×1.53×1.33.2×1.53×1.33.2×1.53×1.33.2×1.5导轨架高度（m）150150150150额定起升速度（m/min）36363636电机数量2X22X32X22X2电机功率（ＫＷ）Ｊ...
