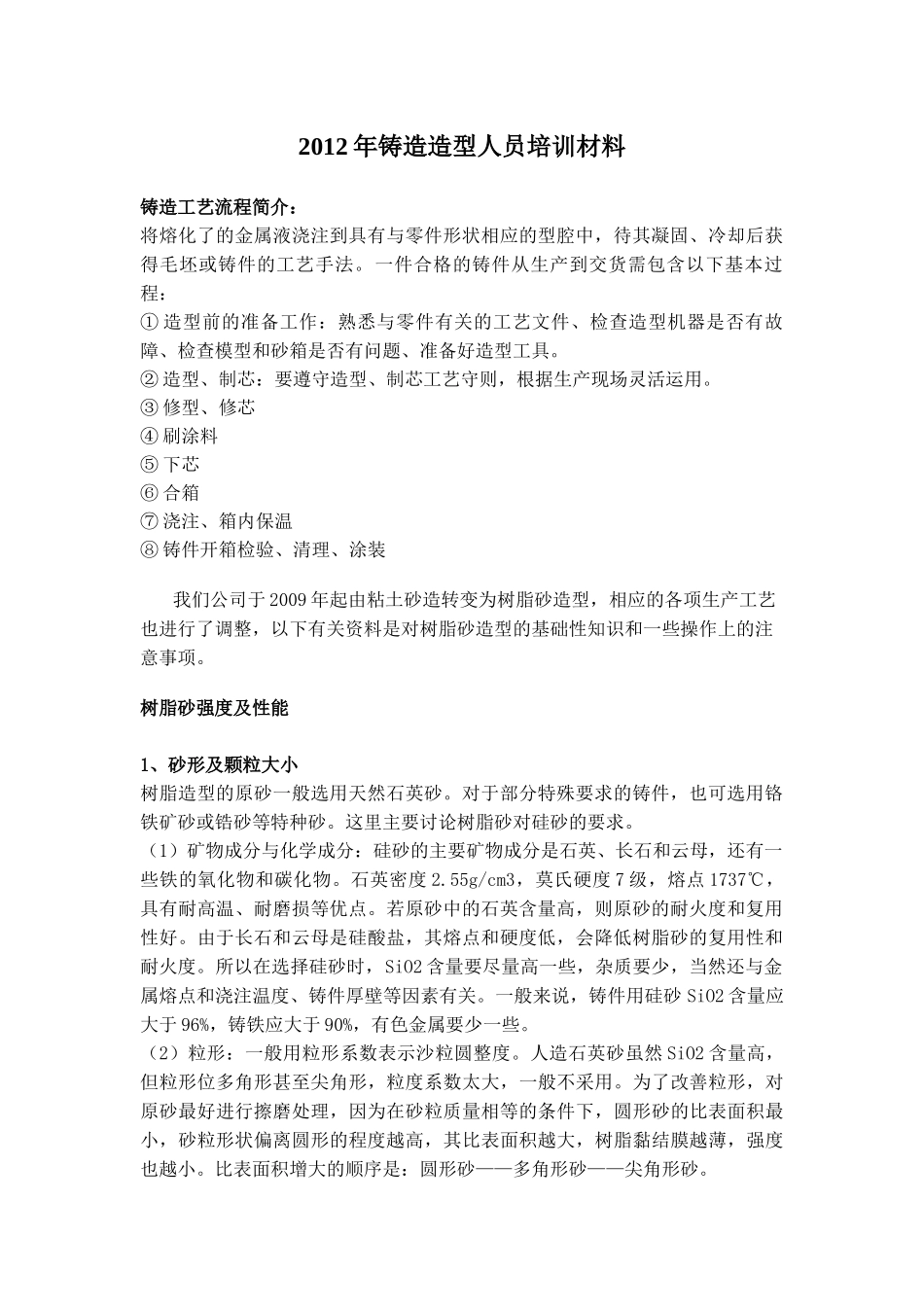

2012年铸造造型人员培训材料铸造工艺流程简介：将熔化了的金属液浇注到具有与零件形状相应的型腔中，待其凝固、冷却后获得毛坯或铸件的工艺手法。一件合格的铸件从生产到交货需包含以下基本过程：①造型前的准备工作：熟悉与零件有关的工艺文件、检查造型机器是否有故障、检查模型和砂箱是否有问题、准备好造型工具。②造型、制芯：要遵守造型、制芯工艺守则，根据生产现场灵活运用。③修型、修芯④刷涂料⑤下芯⑥合箱⑦浇注、箱内保温⑧铸件开箱检验、清理、涂装我们公司于2009年起由粘土砂造转变为树脂砂造型，相应的各项生产工艺也进行了调整，以下有关资料是对树脂砂造型的基础性知识和一些操作上的注意事项。树脂砂强度及性能1、砂形及颗粒大小树脂造型的原砂一般选用天然石英砂。对于部分特殊要求的铸件，也可选用铬铁矿砂或锆砂等特种砂。这里主要讨论树脂砂对硅砂的要求。（1）矿物成分与化学成分：硅砂的主要矿物成分是石英、长石和云母，还有一些铁的氧化物和碳化物。石英密度2.55g/cm3，莫氏硬度7级，熔点1737℃，具有耐高温、耐磨损等优点。若原砂中的石英含量高，则原砂的耐火度和复用性好。由于长石和云母是硅酸盐，其熔点和硬度低，会降低树脂砂的复用性和耐火度。所以在选择硅砂时，SiO2含量要尽量高一些，杂质要少，当然还与金属熔点和浇注温度、铸件厚壁等因素有关。一般来说，铸件用硅砂SiO2含量应大于96%，铸铁应大于90%，有色金属要少一些。（2）粒形：一般用粒形系数表示沙粒圆整度。人造石英砂虽然SiO2含量高，但粒形位多角形甚至尖角形，粒度系数太大，一般不采用。为了改善粒形，对原砂最好进行擦磨处理，因为在砂粒质量相等的条件下，圆形砂的比表面积最小，砂粒形状偏离圆形的程度越高，其比表面积越大，树脂黏结膜越薄，强度也越小。比表面积增大的顺序是：圆形砂——多角形砂——尖角形砂。由于圆形砂粒的比表面积最小，在相同的树脂和固化剂加入量下，其抗拉强度要比其他两种砂形高出很多。因此，从提高树脂砂抗拉强度、减少树脂加入量的角度看，圆形砂粒食最好的选择。因树脂的黏度很低，砂粒表面上涂覆的树脂膜有很薄，粒形对型砂流动性的影响就比较明显。圆形砂的尖角和棱边都已磨钝，砂粒之间较易于滑动，故很容易舂紧，多角形有尖角和棱边，有镶嵌作用，砂粒的滑动受阻，故难舂紧。（3）粒度：对树脂砂这种黏结剂量很小的型砂来讲，原砂的粒度对黏结的强度的影响是不可忽视的。这种影响有两个不同的方面：原砂愈粗，则单位质量的砂粒的表面积愈小，树脂加入量一定时，砂粒表面涂覆的树脂膜较厚，砂粒之间的黏结桥的截面积也较大，这将导致树脂砂强度提高；另一方面，原砂愈粗，则单位质量的原砂的颗粒数量愈少，因而一定重量的型砂中砂粒的接触点（黏结桥）愈少，这将导致树脂砂的强度下降。就本厂所用原砂为40～70目，粒度在这个范围时，黏结桥和表面积两方面的影响作用相当，对于砂粒尺寸的改变，树脂砂的强度没有明显的变化。（4）原砂的粒度分布：型砂的强度主要决定于砂粒表面黏结膜的厚度和砂粒之间的黏结的数量。在黏结剂加入量一定的条件下，如原砂中配有一定量的细砂，细砂又能填入紧密排列的粗砂空隙，则黏结桥的数量将大为增加。虽然细砂的比表面积较大，会使型砂的黏结膜的厚度减小，但综合效果还是会导致型砂的强度提高。对于树脂砂来讲，黏结剂的量很少，增加黏结桥数量的作用就非常突出。由于树脂成本较高，希望用最少量的树脂是型砂具有一定的强度，因此，应该用一定粒度大小的原砂（四筛砂或五筛砂），粒度分布为40～70目，使其能够较好的排列，不会有较大的缝隙，从而使型砂具有较高的强度。2、原砂含泥量、含水量、需酸量（1）含泥量是指原砂中颗粒尺寸比砂粒小得多，并赋予砂粒表面或掺杂于砂粒之间的各种微量颗粒（≤20um）。含泥量直接影响再生砂的成本和铸件质量，在铸造生产中，泥含量过高不但影响工作环境、污染空气，更重要的是影响再生砂的微粉含量，其结果是导致混砂时树脂加人量增加和因透气性差造成铸件废品率增多。可见在树脂、固化剂加入一定的情况下，含泥量愈高，其强度值就愈小。（2）原砂中的含水量严重影...
