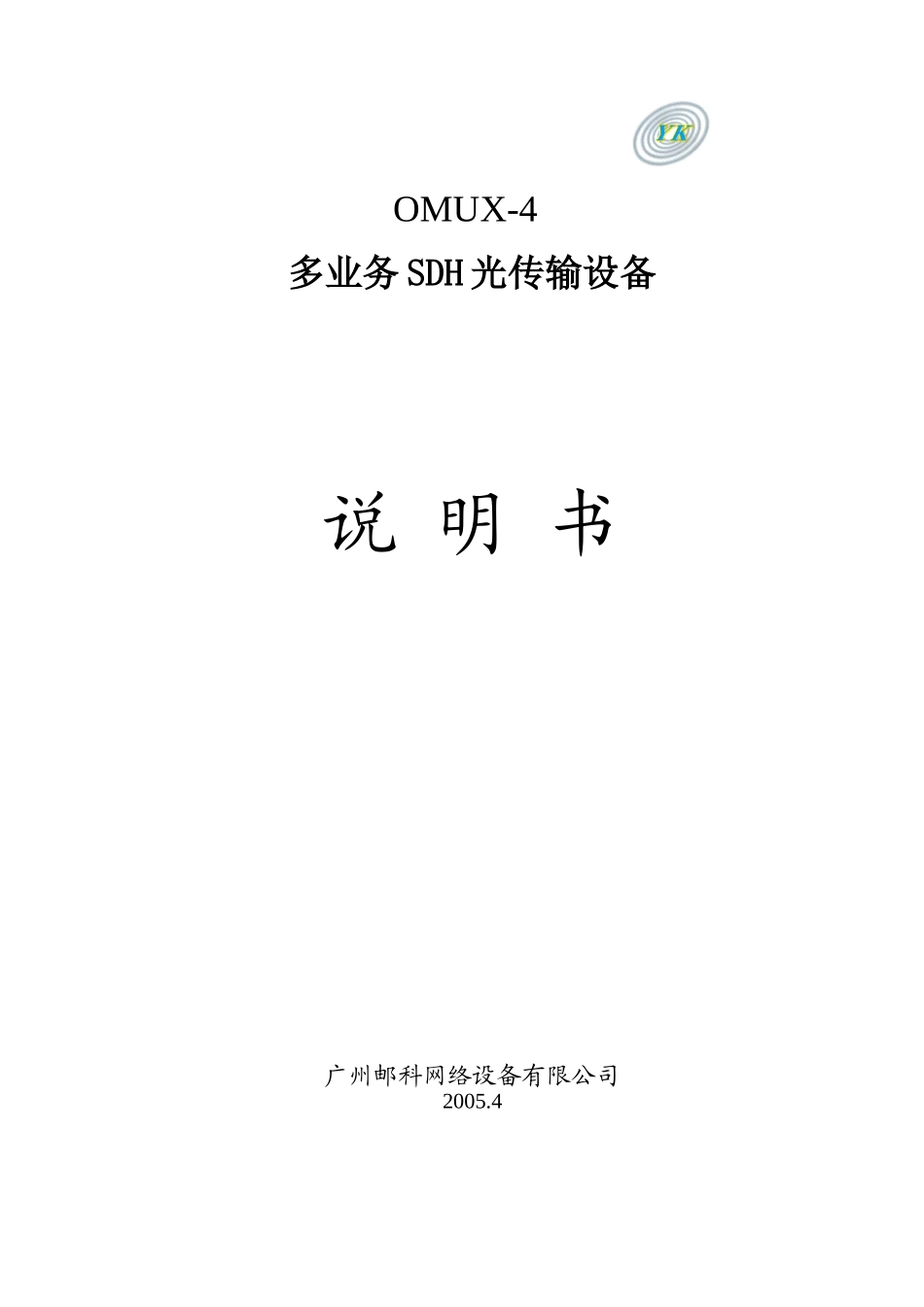

OMUX-4多业务SDH光传输设备说明书广州邮科网络设备有限公司2005.41.1终端型设备终端设备OMUX-4是针对需要较少业务接口应用场合，具有STM-1光接口的标准SDH终端机，主要用于与汇聚机YKSDH-622连接，构成星形接入网。它也可以与任何标准的STM-1光接口对接，直接接入骨干网络，或构成点到点的简单网络等。OMUX-4包括以下机型：表1.1-1终端型设备机型机型特点基本型4×E1、8*E1@TU-12-1~TU-12-4；百兆以太网@TU-12-5~TU-12-63(非虚级联)；FIT多种接口插卡自由选择，VC-12可设置，4卡位。包括：4×E1插卡、8×E1插卡，百兆线速以太网插卡，以太网overN×VC-12虚级联插卡（N8），成帧V.35插卡，光线路卡等。其他特点：标准的STM-1光接口，可提供1+1保护、单纤传输、不同波长与发光功率等多种接口选项；各种业务接口按标准的SDH映射；E1接口满足ITU-TG.703建议，具有在线误码监视和环回测试功能；19英寸1U标准机箱；-48V直流或~220V交流双模供电。1.2汇聚型设备汇聚设备可安装多达16个方向的支路侧STM-1光纤线路接口单元（LIU），用于与终端设备OMUX-4相连，提供点到多点星形光纤接入。汇聚侧可安装1~2块STM-1网络接口单元（NIU），与骨干层SDH/MSTP网络相连，将16个支路方向的VC-12业务汇聚到上行SDH信号中。VC-12承载的业务，可以是E1信号，也可以是以太网（VC-12虚级联，GFP封装），取决于选配的终端设备类型。LIU也可以是其他业务接口盘，例如E1、以太网、V.35接口等，从而构成具有大量各种业务接口的STM-1设备，用于业务中心，如图2-1所示。2路上行STM-1既可以独立承载总带宽为126个VC-12的非保护业务，也可以对指定业务实施VC-12级别的子网连接保护（Sub-NetworkConnectionProtection），如图2-2所示。当所有VC-12业务都采取保护措施时，上行容量为63个VC-12。除了VC-12汇聚外，支路单元还支持与终端机之间的百兆以太网通道接口。用户可以选配以太网汇聚交换盘，将来自各支路方向的百兆以太网经千兆以太网接口上连至数据传输网。也可以选择将来自支路方向的百兆以太网直接引出，连接到其他以太网设备。YKSDH-622设备可提供的接口取决于选配的插卡，例如：16×STM-1支路光接口；2×STM-1汇聚光接口或电接口；2×千兆以太网汇聚接口；16×10/100Ethernet以太网专线接口；E1、V.35等各类业务接口。Q3或SNMP（10Base-T）和F（RS232）网管接口。STM-1汇聚盘内置TUPP和交叉连接功能，叉连接容量为382×382个TU12，提供所有支路盘和汇聚盘之间VC-12等级的信道交叉连接和级联。盘上还内置了符合ITU-TG.813标准的SDH设备时钟单元，具有两路时钟输入和一路时钟输出。设备时钟可以按设定的优先级锁定于上连STM-1线路时钟、外部输入时钟、或内部振荡源，并在参考时钟丢失时维持高精度的时钟频率（holdover）。OMUX-4具有公务电话子系统，局端可以通过拨号与一个远端进行公务通话。远端也可以通过热线呼叫方式接通局端。YKSDH-622设备在网管上支持信息模型公开的标准SNMP简单网络管理协议，便于实现接入汇聚设备与城域骨干设备的统一网管、路由综合调配等，网管接口为10BaseT以太网接口。同时提供RS232辅助监控接口（F接口），采用命令行方式，可以进行一些简单的信息查询和设备管理。另外，可以通过核心网提供的E1通道对异地的YKSDH-622设备实施监控。为了提高可靠性，YKSDH-622设备采取了多重冗余保护措施。包括，双路－48V输入备份供电，两块独立的电源盘，上连STM-1/交叉连接/设备时钟/监控双备份，下联STM-1光接口1+1保护等。所有插卡都支持带电热插拔。YKSDH-622采用高度为7U，19英寸宽的铝合金机箱，插卡结构，每个支路对应独立的小型插卡，避免了通常将不同支路集成在一块大插卡上所造成的各支路之间相互影响，无法独立安装维护的缺陷。机箱设计采取“随意正面”（DualFront）概念，任何一面都可以作为正面。当您的机房采用前面引线的方式时，将插卡小面板作为前面板。此时，所有引线都从前面接驳，每块单元盘上丰富的指示灯给出设备的各种运行状态和告警指示。如果您的机房希望从设备背面引线，则可将安装了大面板的另一面作为前面板。为了机房人员能够方便地管...
