地块楼脚手架方案VIP免费

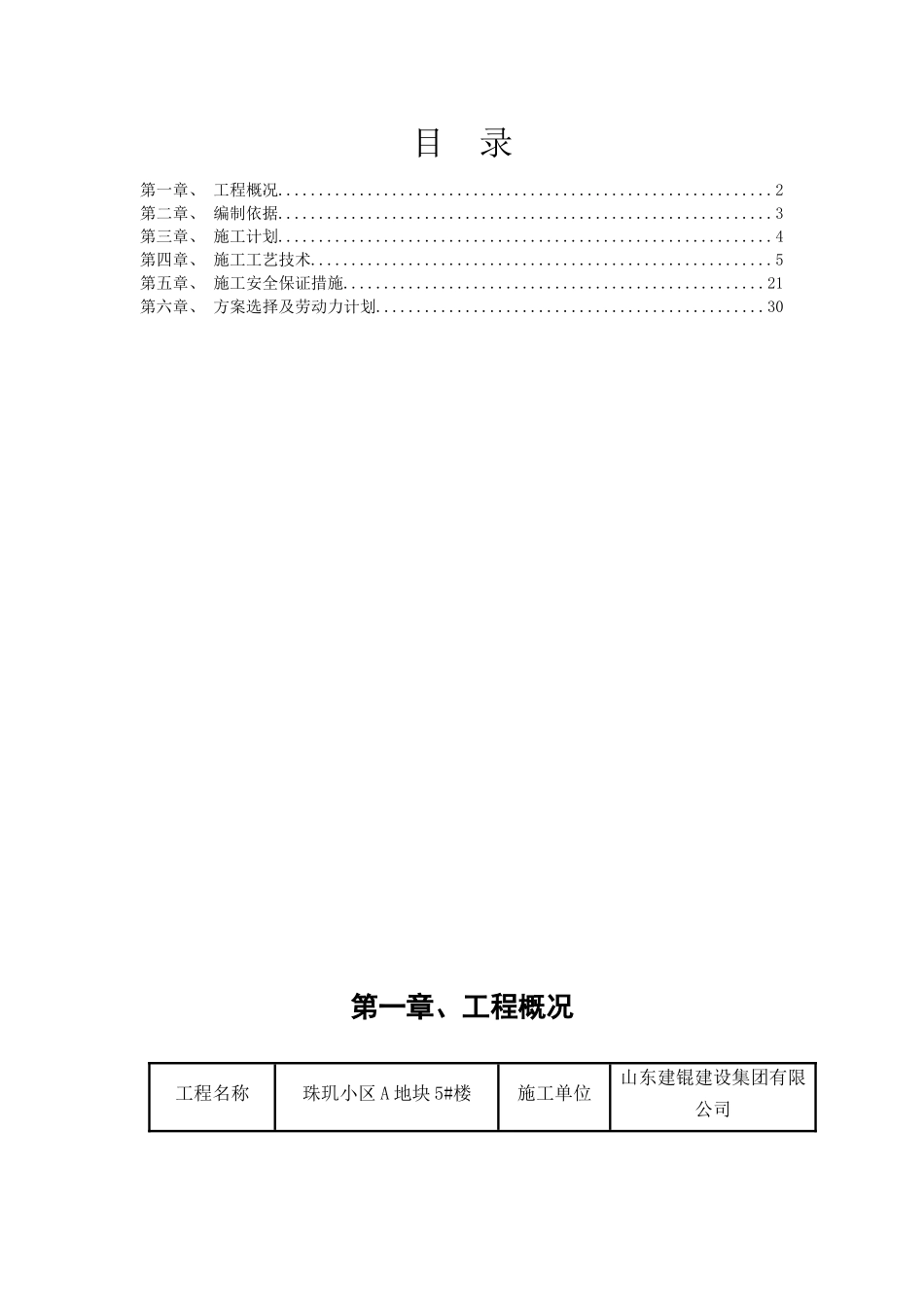

目录第一章、工程概况.............................................................2第二章、编制依据.............................................................3第三章、施工计划.............................................................4第四章、施工工艺技术.........................................................5第五章、施工安全保证措施....................................................21第六章、方案选择及劳动力计划................................................30第一章、工程概况工程名称珠玑小区A地块5#楼施工单位山东建锟建设集团有限公司建设单位烟台建锟置业有限公司监理单位山东新时代工程管理有限公司设计单位山东圣凯建筑设计咨询有限公司建筑地点烟台市芝罘区珠玑村村东项目经理张艳菊技术负责人肖勇丰建筑面积22174㎡结构类型框架、剪力墙地上层数26层地下层数二层建筑高度84.7米±0.000标高相当于17.30米开工日期竣工日期5#楼因结构造型原因，附着爬升脚手架无法爬升至顶层，自24层顶板至屋顶采用悬挑式双排脚手架。第二章、编制依据1、工程施工图纸及现场概况2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-20114、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）5、《混凝土结构设计规范》GB50010-20106、《建筑施工现场管理标准》DBJ14-033-20057、《建筑结构荷载规范》GB50009-2001（06年版）8、《建筑地基基础设计规范》GB50007-20119、《建筑施工高处作业安全技术规范》JGJ80-9110、《钢管脚手架扣件》（GB15831-2006）11、《危险性较大的分部分项工程安全管理办法》建质[2009]87号文12、建筑施工脚手架安全技术统一标准（GB51210-2016）第三章、施工计划第一节、材料准备1、材料要求（1）脚手架钢管宜采用Φ48.3×3.6钢管（本工程采用Φ48.3×3.0的钢管）。每根钢管的最大质量不应大于25.8kg。脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管，其质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。（2）扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的规定，采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件在螺栓拧紧扭力矩应为40-65N·m，达到65N·m时，不得发生破坏。（3）脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg。冲压钢脚手板的材质应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。木脚手板材质应符合现行国家标准《木结构设计规范》GB50005中IIa级材质的规定。脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。（4）安全网采用密目式安全网，网目应满足2000目／100cm2，使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证。应采用阻燃制品，符合消防要求。2、主要材料计划该楼需要的材料：立杆总长度大横杆总长度剪刀撑总长度小横杆总长度直角扣件旋转扣件对接扣件钢管总长钢管总重1800m1533m910.1m767m2044个793个666个5511m20.187t材料视工程进度分阶段组织进场。第二节、机具准备1、搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。2、项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角第四章、施工工艺技术第一节、技术参数1、立杆1、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：(1)立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离...
