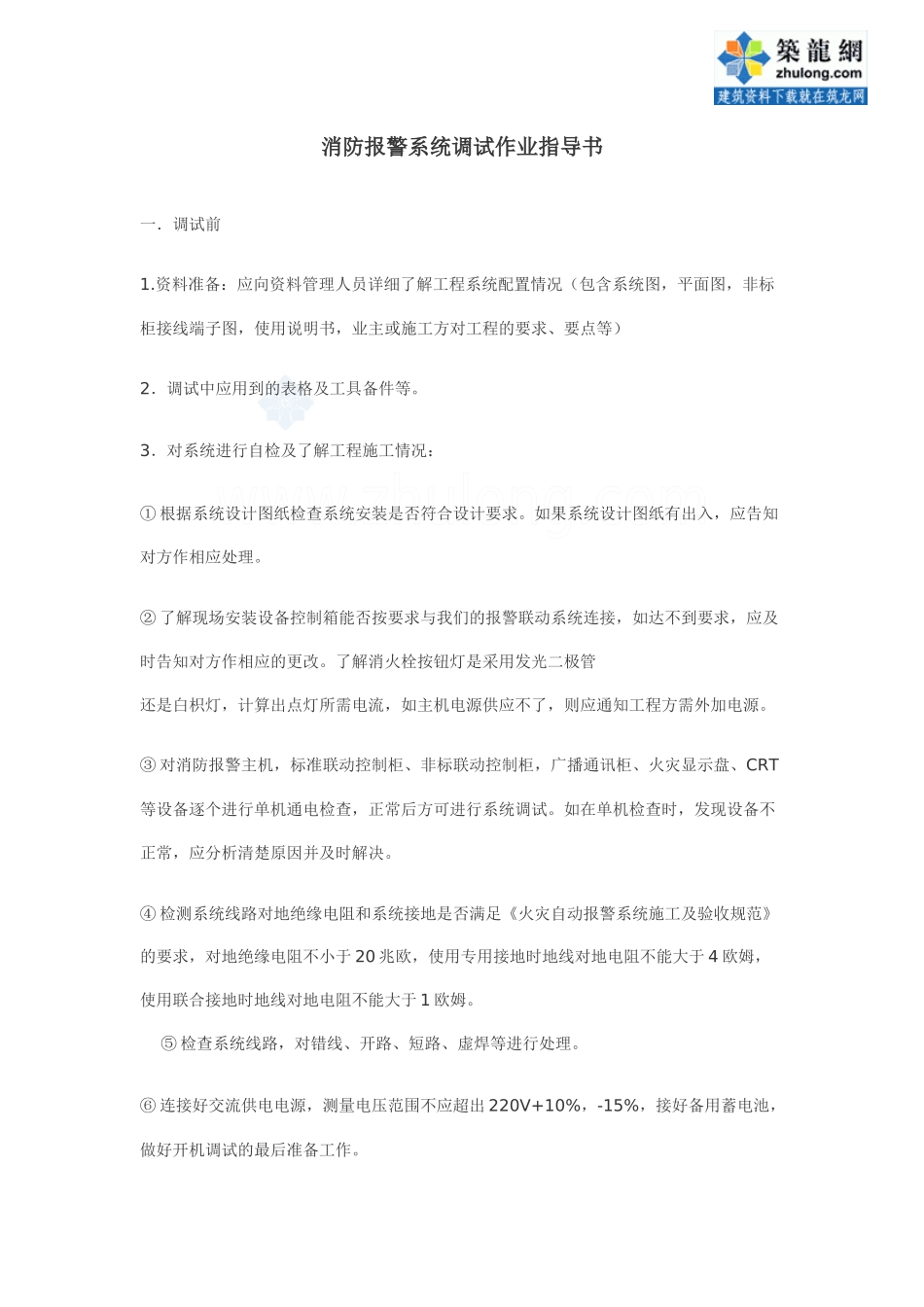

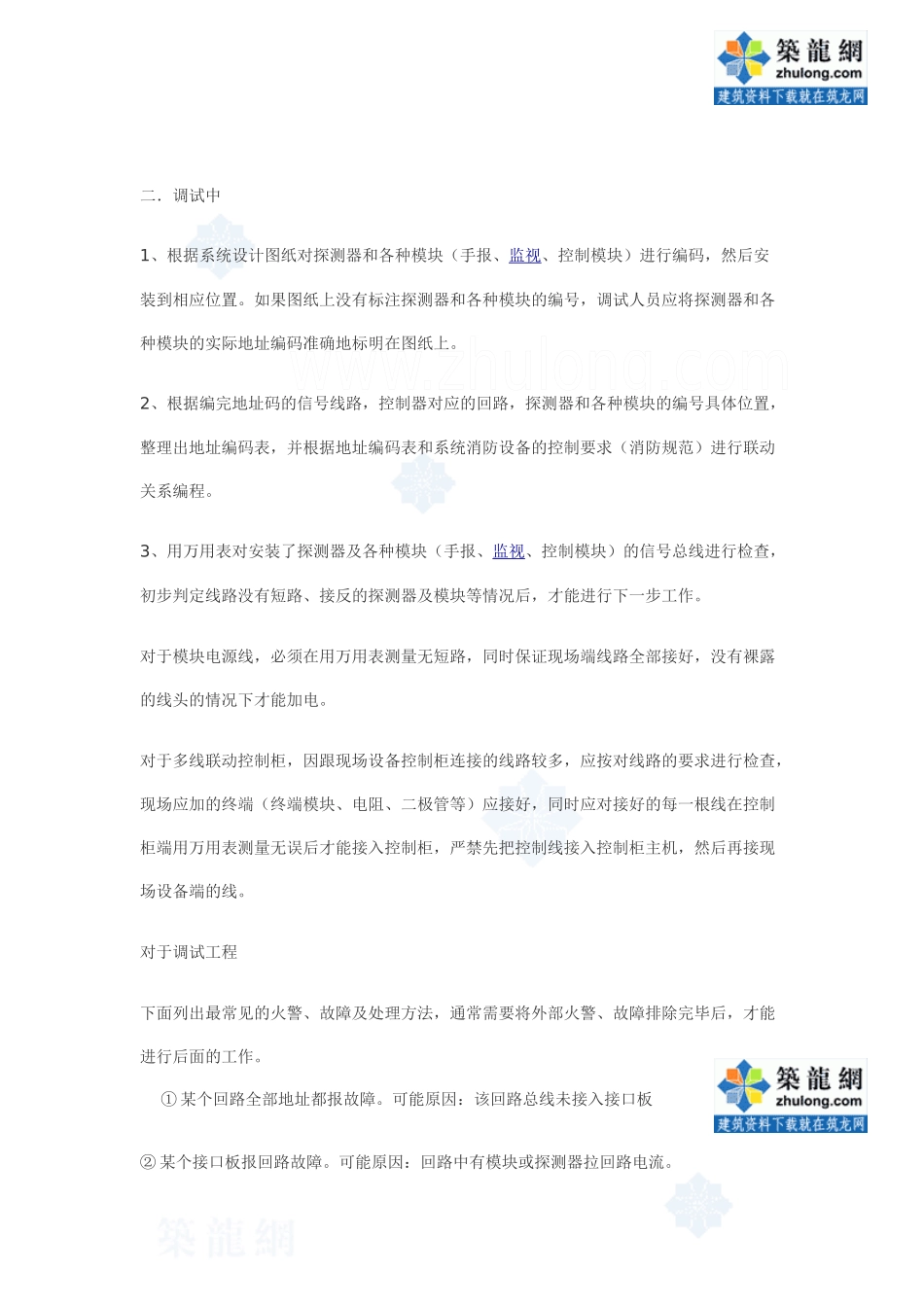

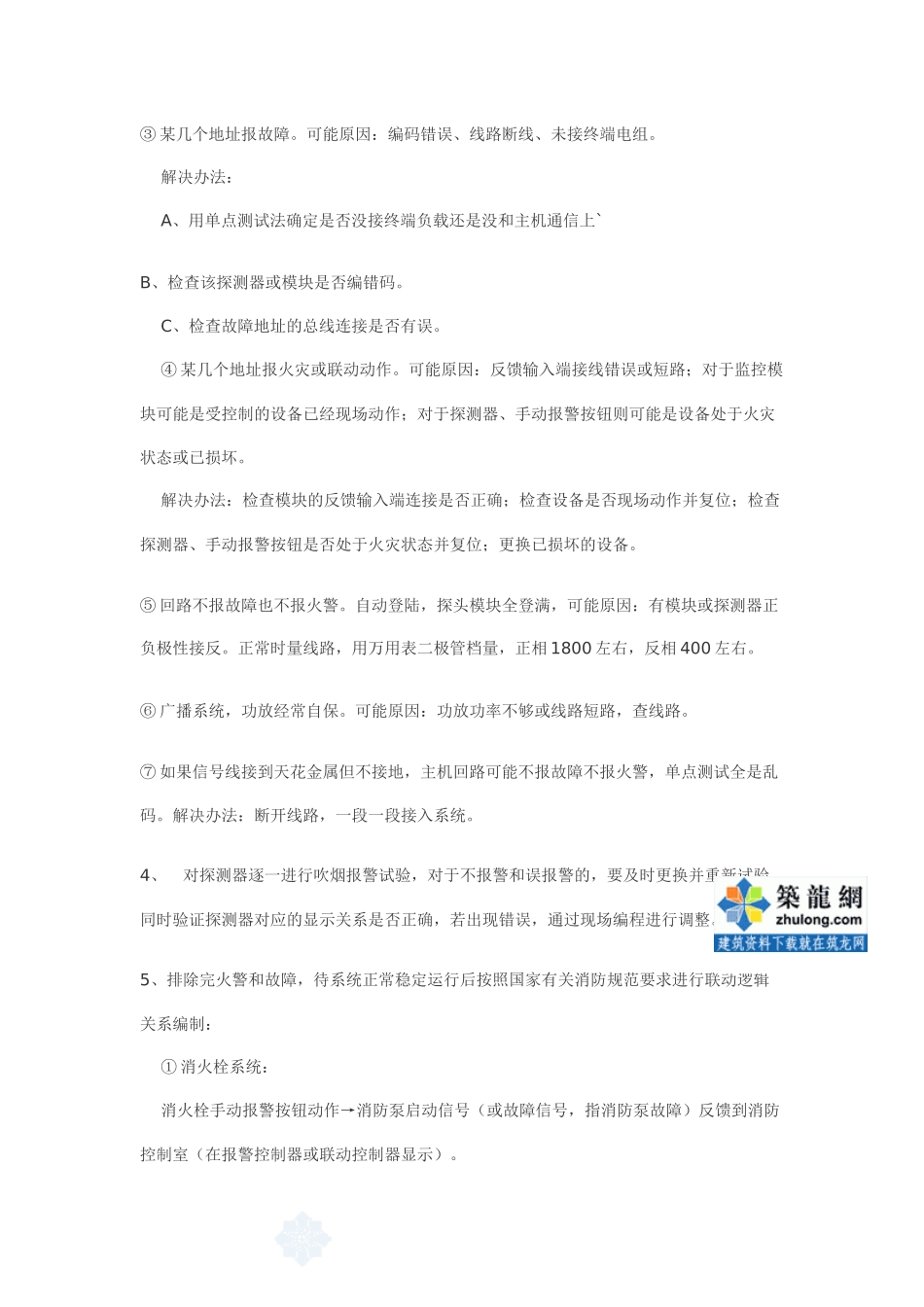

消防报警系统调试作业指导书一．调试前1.资料准备：应向资料管理人员详细了解工程系统配置情况（包含系统图，平面图，非标柜接线端子图，使用说明书，业主或施工方对工程的要求、要点等）2．调试中应用到的表格及工具备件等。3．对系统进行自检及了解工程施工情况：①根据系统设计图纸检查系统安装是否符合设计要求。如果系统设计图纸有出入，应告知对方作相应处理。②了解现场安装设备控制箱能否按要求与我们的报警联动系统连接，如达不到要求，应及时告知对方作相应的更改。了解消火栓按钮灯是采用发光二极管还是白枳灯，计算出点灯所需电流，如主机电源供应不了，则应通知工程方需外加电源。③对消防报警主机，标准联动控制柜、非标联动控制柜，广播通讯柜、火灾显示盘、CRT等设备逐个进行单机通电检查，正常后方可进行系统调试。如在单机检查时，发现设备不正常，应分析清楚原因并及时解决。④检测系统线路对地绝缘电阻和系统接地是否满足《火灾自动报警系统施工及验收规范》的要求，对地绝缘电阻不小于20兆欧，使用专用接地时地线对地电阻不能大于4欧姆，使用联合接地时地线对地电阻不能大于1欧姆。⑤检查系统线路，对错线、开路、短路、虚焊等进行处理。⑥连接好交流供电电源，测量电压范围不应超出220V+10%，-15%，接好备用蓄电池，做好开机调试的最后准备工作。二．调试中1、根据系统设计图纸对探测器和各种模块（手报、监视、控制模块）进行编码，然后安装到相应位置。如果图纸上没有标注探测器和各种模块的编号，调试人员应将探测器和各种模块的实际地址编码准确地标明在图纸上。2、根据编完地址码的信号线路，控制器对应的回路，探测器和各种模块的编号具体位置，整理出地址编码表，并根据地址编码表和系统消防设备的控制要求（消防规范）进行联动关系编程。3、用万用表对安装了探测器及各种模块（手报、监视、控制模块）的信号总线进行检查，初步判定线路没有短路、接反的探测器及模块等情况后，才能进行下一步工作。对于模块电源线，必须在用万用表测量无短路，同时保证现场端线路全部接好，没有裸露的线头的情况下才能加电。对于多线联动控制柜，因跟现场设备控制柜连接的线路较多，应按对线路的要求进行检查，现场应加的终端（终端模块、电阻、二极管等）应接好，同时应对接好的每一根线在控制柜端用万用表测量无误后才能接入控制柜，严禁先把控制线接入控制柜主机，然后再接现场设备端的线。对于调试工程下面列出最常见的火警、故障及处理方法，通常需要将外部火警、故障排除完毕后，才能进行后面的工作。①某个回路全部地址都报故障。可能原因：该回路总线未接入接口板②某个接口板报回路故障。可能原因：回路中有模块或探测器拉回路电流。③某几个地址报故障。可能原因：编码错误、线路断线、未接终端电组。解决办法：A、用单点测试法确定是否没接终端负载还是没和主机通信上`B、检查该探测器或模块是否编错码。C、检查故障地址的总线连接是否有误。④某几个地址报火灾或联动动作。可能原因：反馈输入端接线错误或短路；对于监控模块可能是受控制的设备已经现场动作；对于探测器、手动报警按钮则可能是设备处于火灾状态或已损坏。解决办法：检查模块的反馈输入端连接是否正确；检查设备是否现场动作并复位；检查探测器、手动报警按钮是否处于火灾状态并复位；更换已损坏的设备。⑤回路不报故障也不报火警。自动登陆，探头模块全登满，可能原因：有模块或探测器正负极性接反。正常时量线路，用万用表二极管档量，正相1800左右，反相400左右。⑥广播系统，功放经常自保。可能原因：功放功率不够或线路短路，查线路。⑦如果信号线接到天花金属但不接地，主机回路可能不报故障不报火警，单点测试全是乱码。解决办法：断开线路，一段一段接入系统。4、对探测器逐一进行吹烟报警试验，对于不报警和误报警的，要及时更换并重新试验，同时验证探测器对应的显示关系是否正确，若出现错误，通过现场编程进行调整。5、排除完火警和故障，待系统正常稳定运行后按照国家有关消防规范要求进行联动逻辑关系编制：①消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障...
