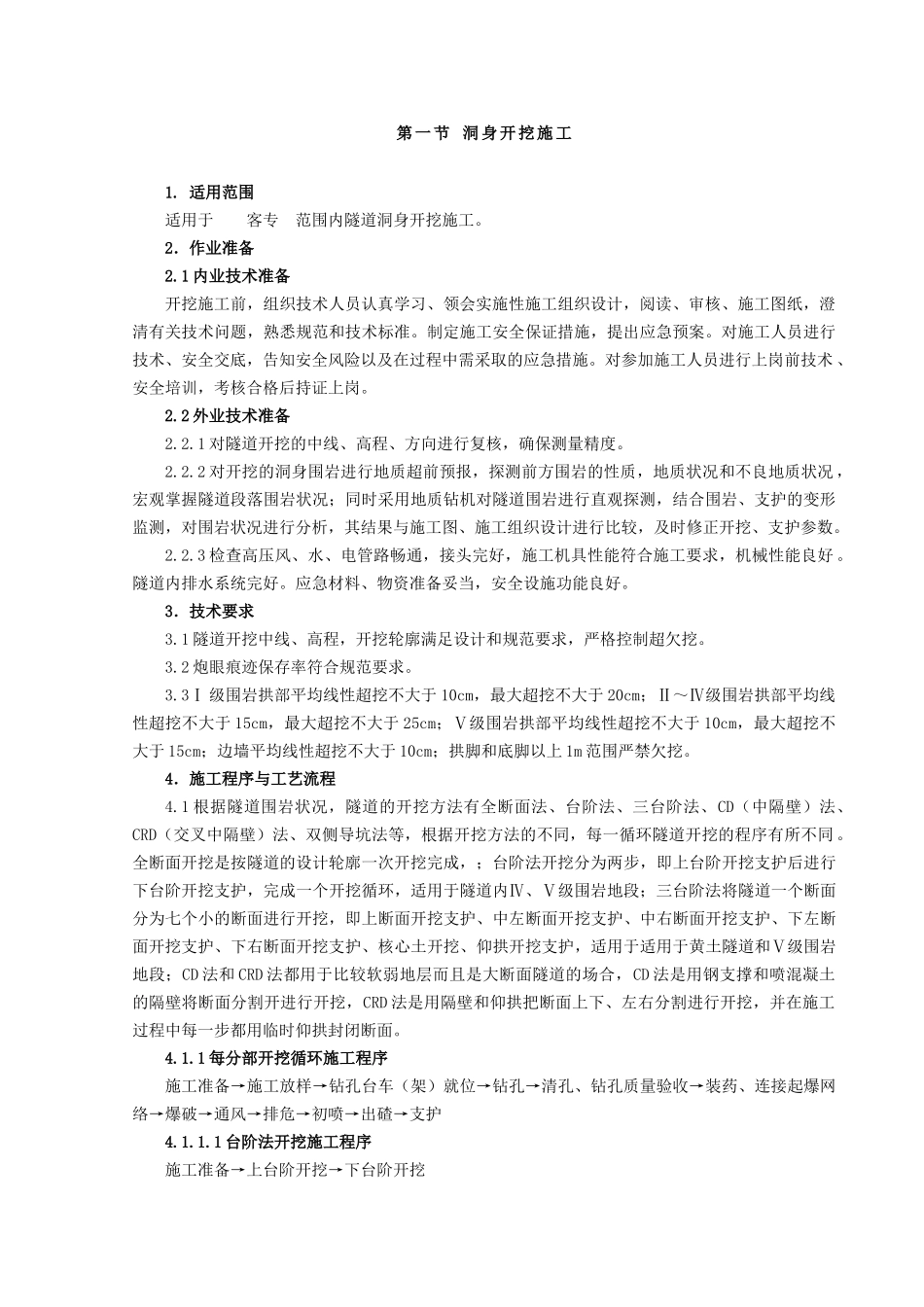

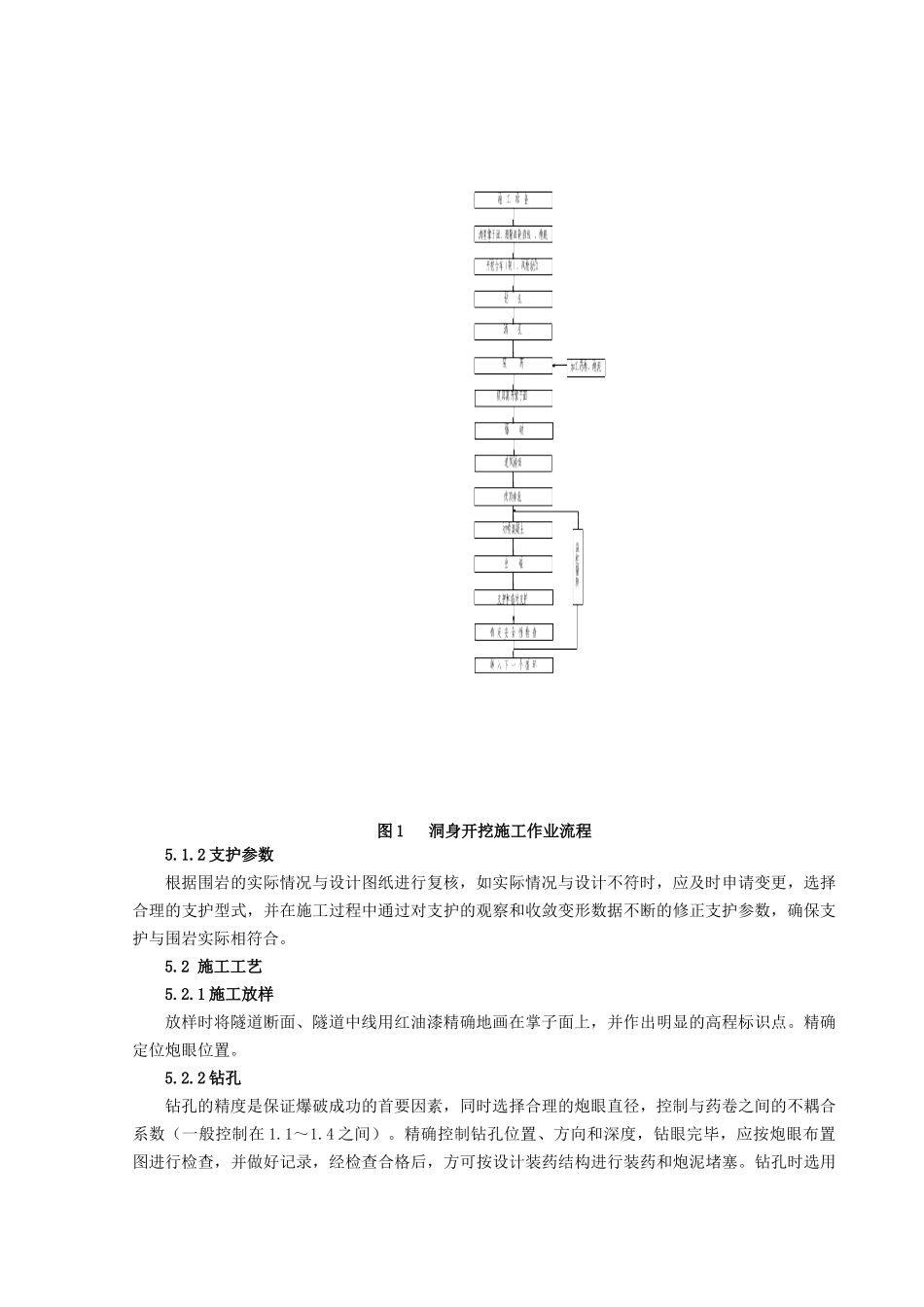

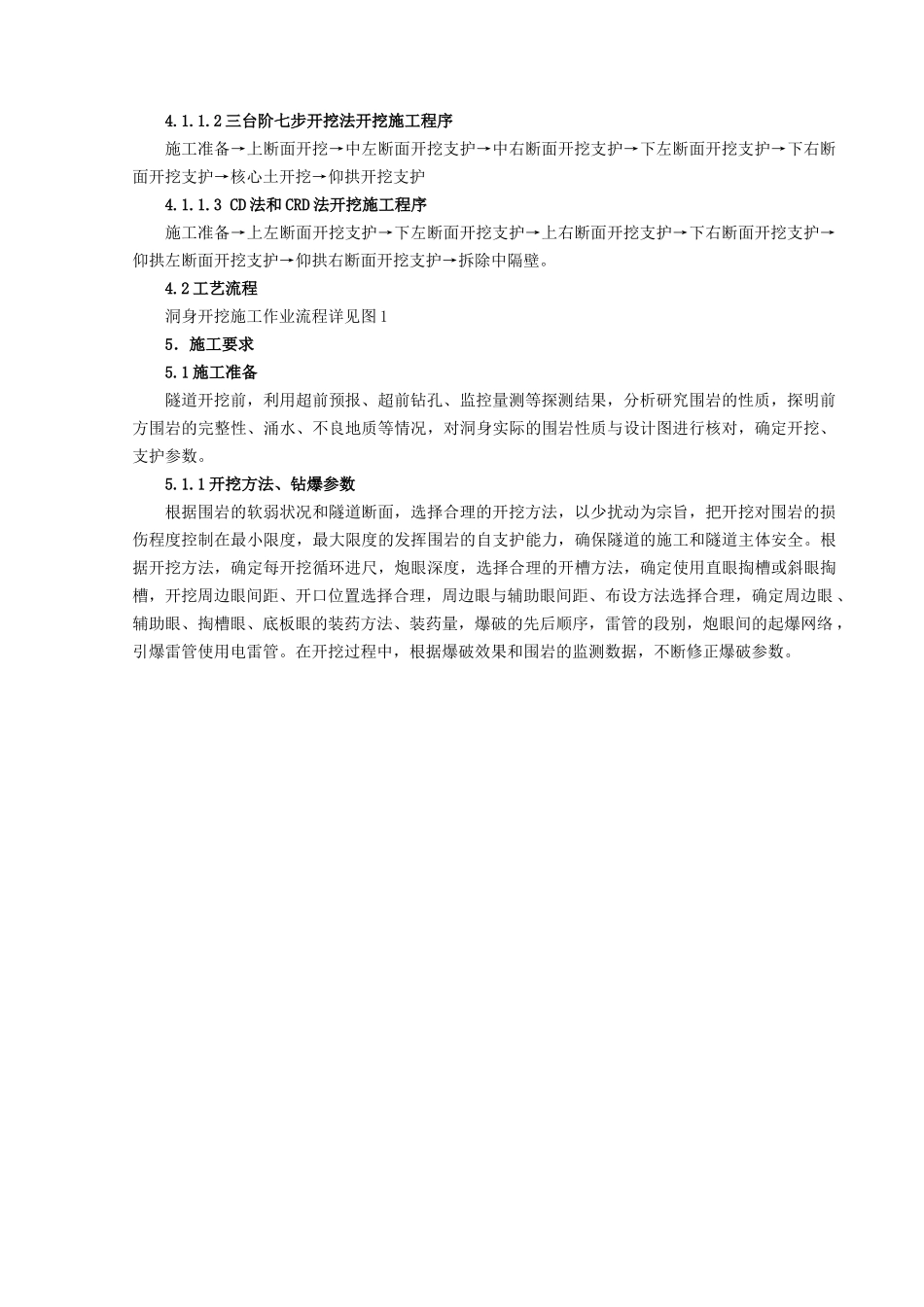

第一节洞身开挖施工1.适用范围适用于客专范围内隧道洞身开挖施工。2．作业准备2.1内业技术准备开挖施工前，组织技术人员认真学习、领会实施性施工组织设计，阅读、审核、施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术、安全交底，告知安全风险以及在过程中需采取的应急措施。对参加施工人员进行上岗前技术、安全培训，考核合格后持证上岗。2.2外业技术准备2.2.1对隧道开挖的中线、高程、方向进行复核，确保测量精度。2.2.2对开挖的洞身围岩进行地质超前预报，探测前方围岩的性质，地质状况和不良地质状况，宏观掌握隧道段落围岩状况；同时采用地质钻机对隧道围岩进行直观探测，结合围岩、支护的变形监测，对围岩状况进行分析，其结果与施工图、施工组织设计进行比较，及时修正开挖、支护参数。2.2.3检查高压风、水、电管路畅通，接头完好，施工机具性能符合施工要求，机械性能良好。隧道内排水系统完好。应急材料、物资准备妥当，安全设施功能良好。3．技术要求3.1隧道开挖中线、高程，开挖轮廓满足设计和规范要求，严格控制超欠挖。3.2炮眼痕迹保存率符合规范要求。3.3Ⅰ级围岩拱部平均线性超挖不大于10cm，最大超挖不大于20cm；Ⅱ～Ⅳ级围岩拱部平均线性超挖不大于15cm，最大超挖不大于25cm；Ⅴ级围岩拱部平均线性超挖不大于10cm，最大超挖不大于15cm；边墙平均线性超挖不大于10cm；拱脚和底脚以上1m范围严禁欠挖。4．施工程序与工艺流程4.1根据隧道围岩状况，隧道的开挖方法有全断面法、台阶法、三台阶法、CD（中隔壁）法、CRD（交叉中隔壁）法、双侧导坑法等，根据开挖方法的不同，每一循环隧道开挖的程序有所不同。全断面开挖是按隧道的设计轮廓一次开挖完成，；台阶法开挖分为两步，即上台阶开挖支护后进行下台阶开挖支护，完成一个开挖循环，适用于隧道内Ⅳ、Ⅴ级围岩地段；三台阶法将隧道一个断面分为七个小的断面进行开挖，即上断面开挖支护、中左断面开挖支护、中右断面开挖支护、下左断面开挖支护、下右断面开挖支护、核心土开挖、仰拱开挖支护，适用于适用于黄土隧道和Ⅴ级围岩地段；CD法和CRD法都用于比较软弱地层而且是大断面隧道的场合，CD法是用钢支撑和喷混凝土的隔壁将断面分割开进行开挖，CRD法是用隔壁和仰拱把断面上下、左右分割进行开挖，并在施工过程中每一步都用临时仰拱封闭断面。4.1.1每分部开挖循环施工程序施工准备→施工放样→钻孔台车（架）就位→钻孔→清孔、钻孔质量验收→装药、连接起爆网络→爆破→通风→排危→初喷→出碴→支护4.1.1.1台阶法开挖施工程序施工准备→上台阶开挖→下台阶开挖4.1.1.2三台阶七步开挖法开挖施工程序施工准备→上断面开挖→中左断面开挖支护→中右断面开挖支护→下左断面开挖支护→下右断面开挖支护→核心土开挖→仰拱开挖支护4.1.1.3CD法和CRD法开挖施工程序施工准备→上左断面开挖支护→下左断面开挖支护→上右断面开挖支护→下右断面开挖支护→仰拱左断面开挖支护→仰拱右断面开挖支护→拆除中隔壁。4.2工艺流程洞身开挖施工作业流程详见图15．施工要求5.1施工准备隧道开挖前，利用超前预报、超前钻孔、监控量测等探测结果，分析研究围岩的性质，探明前方围岩的完整性、涌水、不良地质等情况，对洞身实际的围岩性质与设计图进行核对，确定开挖、支护参数。5.1.1开挖方法、钻爆参数根据围岩的软弱状况和隧道断面，选择合理的开挖方法，以少扰动为宗旨，把开挖对围岩的损伤程度控制在最小限度，最大限度的发挥围岩的自支护能力，确保隧道的施工和隧道主体安全。根据开挖方法，确定每开挖循环进尺，炮眼深度，选择合理的开槽方法，确定使用直眼掏槽或斜眼掏槽，开挖周边眼间距、开口位置选择合理，周边眼与辅助眼间距、布设方法选择合理，确定周边眼、辅助眼、掏槽眼、底板眼的装药方法、装药量，爆破的先后顺序，雷管的段别，炮眼间的起爆网络，引爆雷管使用电雷管。在开挖过程中，根据爆破效果和围岩的监测数据，不断修正爆破参数。图1洞身开挖施工作业流程5.1.2支护参数根据围岩的实际情况与设计图纸进行复核，如实际情况与设计不符时，应及时申请变...
