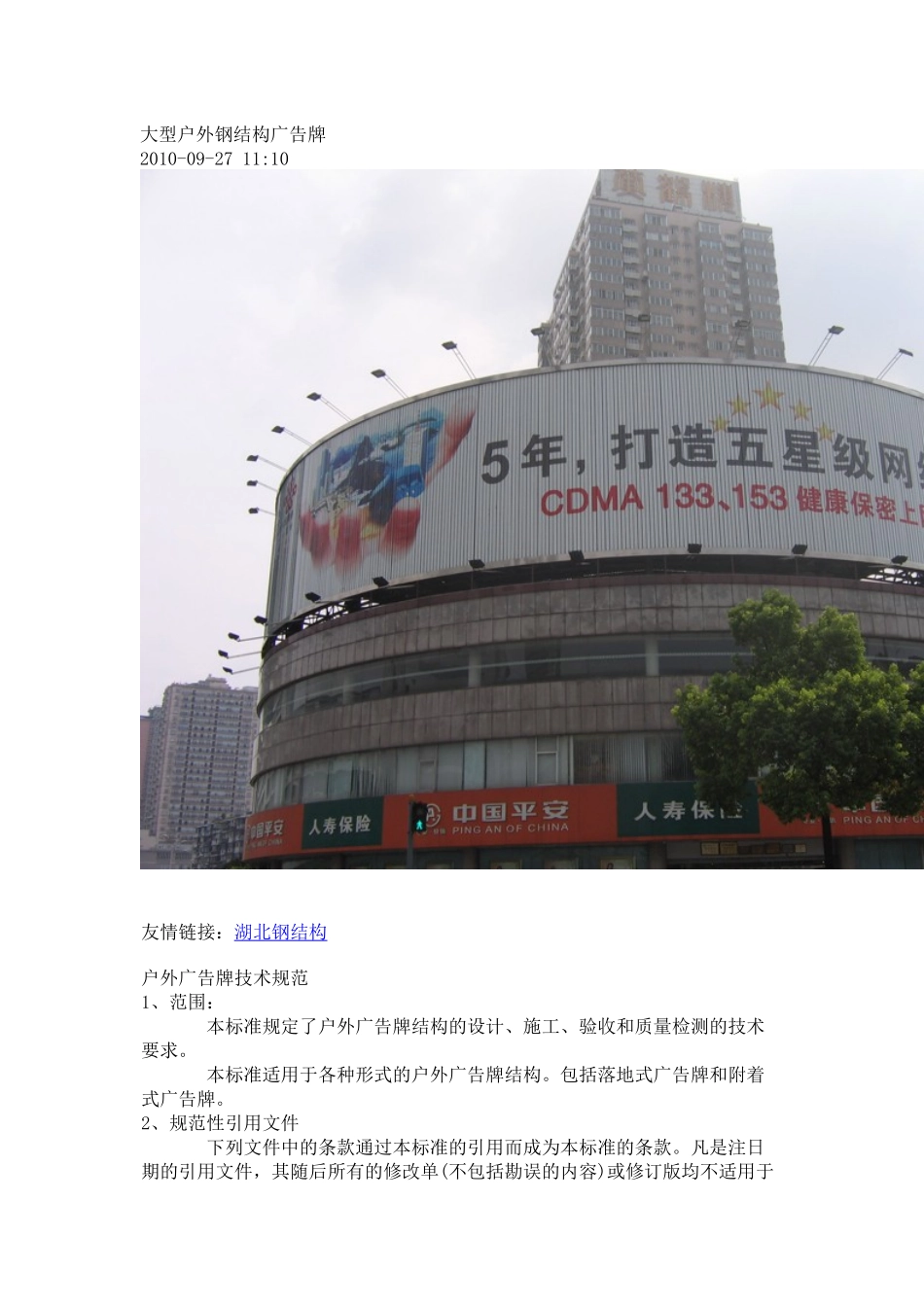

大型户外钢结构广告牌2010-09-2711:10友情链接：湖北钢结构户外广告牌技术规范1、范围：本标准规定了户外广告牌结构的设计、施工、验收和质量检测的技术要求。本标准适用于各种形式的户外广告牌结构。包括落地式广告牌和附着式广告牌。2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而．鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准:GB／T700--1988碳素结构钢GB／T1228--1991钢结构用高强度大六角头螺栓GB／T1229--1991钢结构用高强度大六角螺母GB／T1230—1991钢结构用高强度垫圈GB／T1231—1991钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB／Ti591—1995低合金高强度结构钢GB／T3632—1995钢结构用扭剪型高强度螺栓连接副GB／T5117—1995碳钢焊条GB／T5118—1995低合金钢焊条GB／T5780—2000六角头螺栓C级OB／T5782—2000六角头螺栓GB／T14957—1994熔化焊用钢丝GB50007—2002建筑地基基础设计规范GB50009—2001建筑结构荷载规范GB50010一2002混凝土结构设计规范GB5001l一2001建筑抗震设计规范GB50017—2003钢结构设计规范GB50018—2002冷弯薄壁型钢结构技术规范GB50057—1994建筑物防雷设计规范GB50204—2002混凝土结构工程旅工质量验收规范GB50205—2002钢结构工程施工质量验收规范GB／T50328—2001建设工程文件归档整理范围GBJ16—1987建筑设计防火规范(附条文说明)(2001年版)GBJ107—1987混凝土强度检验评定标准GBJ135—1990高耸结构设计规范JGJ94—1994建筑桩基技术规范CECS28——1990钢管混凝土结构设计与施工规程3、术语和定义下列术语和定义适用于本标准。3.1户外广告牌outdooradvertisementboard设置在道路旁或在建筑物、构筑物上的广告建筑，广告牌包括支撑结构、照明设旋、电器和必要的设备。3.2落地式广告牌standingadvertisementboard设置在地面上的广告牌，有单、双及多柱式广告牌和由多个桁架支承的广告牌。由面板结构(含灯箱)、立柱和基础组成。3.3附着式广告牌adheringadvertisementboard指可靠固定于建筑物及构筑物上的广告牌，包括墙面广告牌和屋顶广告牌。3.4风荷载windload风对广告牌或建筑物产生的作用力。3.5作用效应effectofaction由荷载引起结构或构件的内力和变形。4、户外广告牌的分类4.1落地式广告牌4.2附着式广告牌附着式广告牌包括墙面广告牌和屋顶广告牌。4.2.1墙面广告牌由面板结构、建筑物或构筑物墙体及连接部件组成。4.2.2屋顶广告牌由面板结构、支承体系和连接部件组成。5、户外广告牌的设计5.1一般规定5.1.1本标准采用以概率理论为基础的极限状态设计法以可靠指标度量结构构件的可靠度，用分项系数设计表达式进行计算。5.1.2承重结构应按承载能力极限状态和正常使用极限状态进行设计；所有结构或构件应进行承载力计算计算时采用荷载设计值；对使用上需控制变形值的结构或构件，应进行变形验算。验算时采用相应的荷载标准值。5.1.3户外广告牌结构的安全等级可分为三级：a)设置年限10年及10年以上的户外广告牌，其安全等级为一级；b)设置年限超过5年的户外广告牌，其安全等级为二级；c)设置年限不超过5年的户外广告牌，其安全等级为三级。5.1.4户外广告牌的结构构件承载力设计，应采用下列极限状态设计表达方式：r0S≤R……………………………..(1)R=R(f,f，ak)……………………….(2)式中：r0——结构构件重要性系数，对安全等级为一级的广告牌取1．1～1.2对安全等级为二级的广告牌取不小于1.0,对安全等级为三级的广告牌取不小于0.9;S——不考虑地震作用时荷载效应组合的设计值；R——结构构件的承载力设计值；Fc,f一混凝土、钢材的强度设计值；ak——几何参数的标准值。5.1.5对正常使用极限状态，结构构件应分别按荷载效应的标准组合和准永久组合进行验算，并保证变形不超过相应的规定值。荷载效应的标准组合和准永久组合应按GB50009和GB50011的规定进行计算。5.1.6对附着式广告牌，在设计之前应对原建筑物或构筑物进行结构检算，对附加...
