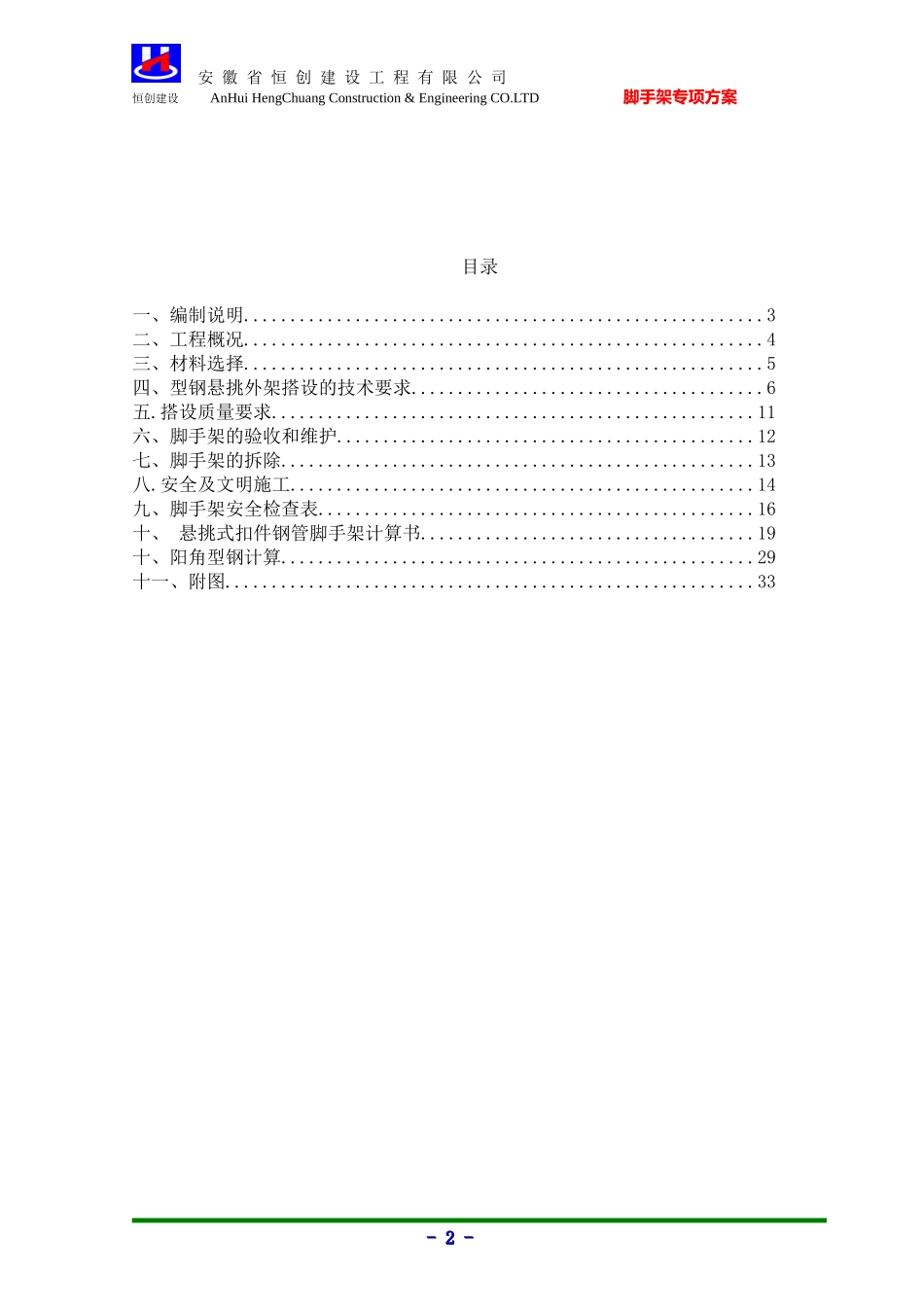

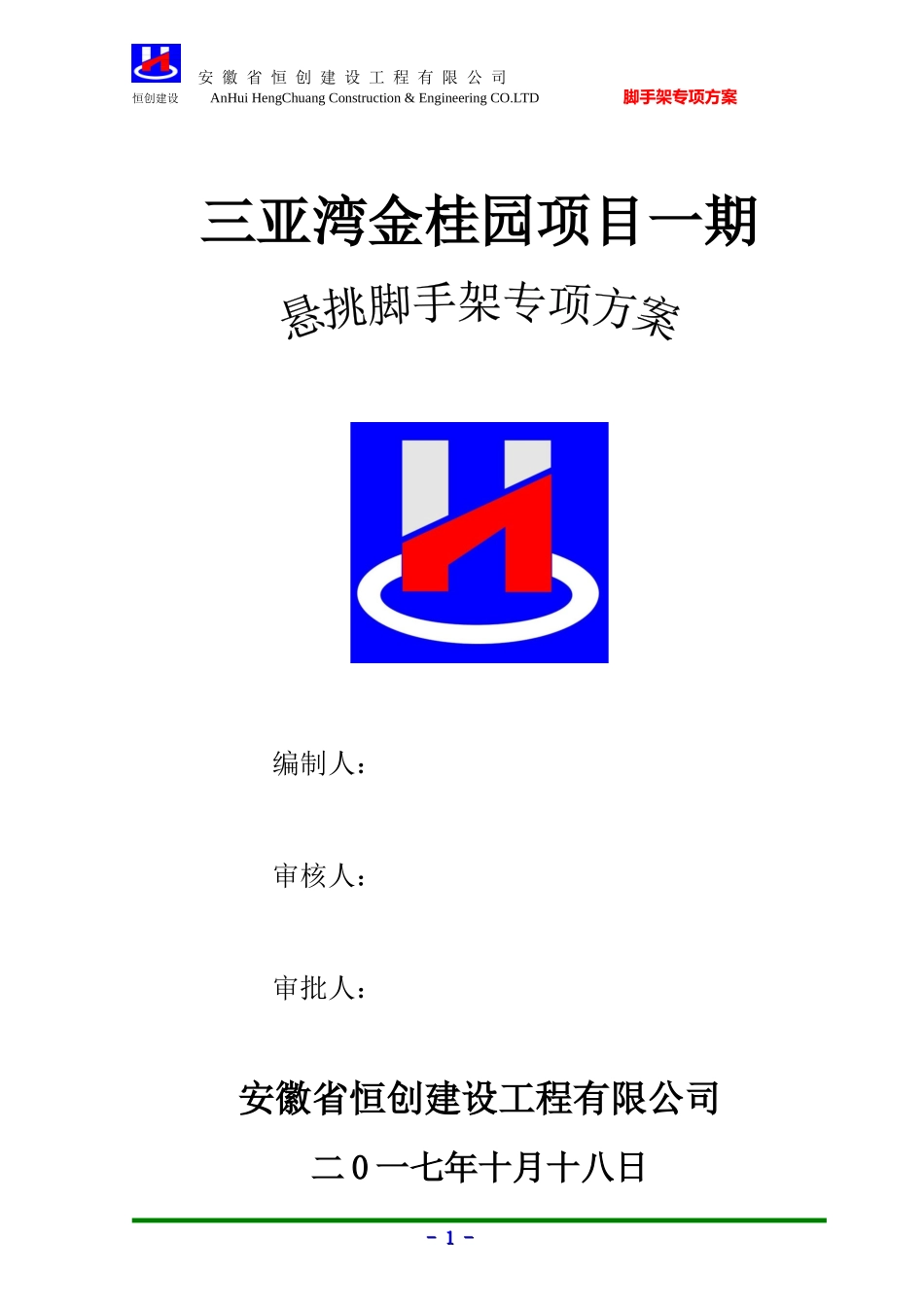

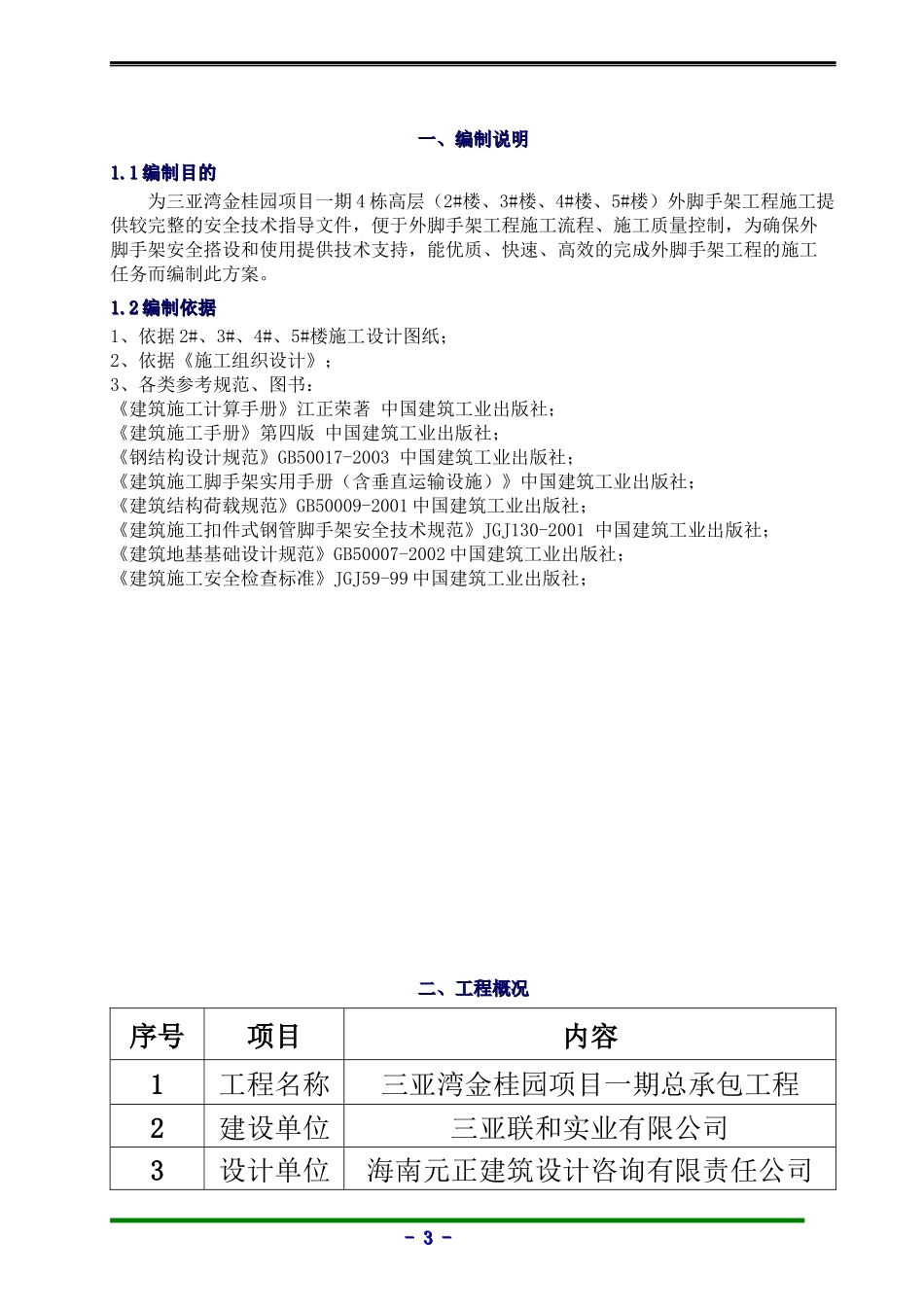

安徽省恒创建设工程有限公司恒创建设AnHuiHengChuangConstruction&EngineeringCO.LTD脚手架专项方案三亚湾金桂园项目一期编制人：审核人：审批人：安徽省恒创建设工程有限公司二0一七年十月十八日--11--安徽省恒创建设工程有限公司恒创建设AnHuiHengChuangConstruction&EngineeringCO.LTD脚手架专项方案目录一、编制说明........................................................3二、工程概况........................................................4三、材料选择........................................................5四、型钢悬挑外架搭设的技术要求......................................6五.搭设质量要求....................................................11六、脚手架的验收和维护.............................................12七、脚手架的拆除...................................................13八.安全及文明施工..................................................14九、脚手架安全检查表...............................................16十、悬挑式扣件钢管脚手架计算书....................................19十、阳角型钢计算...................................................29十一、附图.........................................................33--22--一、编制说明一、编制说明1.11.1编制目的编制目的为三亚湾金桂园项目一期4栋高层（2#楼、3#楼、4#楼、5#楼）外脚手架工程施工提供较完整的安全技术指导文件，便于外脚手架工程施工流程、施工质量控制，为确保外脚手架安全搭设和使用提供技术支持，能优质、快速、高效的完成外脚手架工程的施工任务而编制此方案。1.21.2编制依据编制依据1、依据2#、3#、4#、5#楼施工设计图纸；2、依据《施工组织设计》；3、各类参考规范、图书：《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》GB50017-2003中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；二、工程概况二、工程概况序号项目内容1工程名称三亚湾金桂园项目一期总承包工程2建设单位三亚联和实业有限公司3设计单位海南元正建筑设计咨询有限责任公司--33--4监理单位海南新世纪建设项目咨询管理有限公司5施工单位安徽省恒创建设工程有限公司本工程位于海南省三亚市天涯区海田路，总建筑面积约为49290.19㎡，均为高层。其中2#、3#楼地上17层，地下1层，4#、5#地上17层。高层结构类型均为框剪结构，桩基承台，抗震等级四级，抗震设防类别为丙类，抗震设防烈度为六度，耐火等级为二级。2.42.4外架类型选择及施工重点和难点外架类型选择及施工重点和难点2.4.12.4.1、外架选型、外架选型本工程外架选用工字钢悬挑单立杆双排钢管脚手架。2.4.12.4.1、施工重点难点、施工重点难点1）本工程为高层住宅楼，结构为框剪结构，本工程阳台多，结构悬挑部位多，受力复杂，使得悬挑架体节点处理较难、较繁。细部构造处理是本分项工程的控制重点。2）建筑结构外形不规则，阴阳角较多，悬挑槽钢布置难度大，阳角处采用工字钢卸荷。3）本工程采用悬挑式型钢双排钢管脚手架，为工程主体结构施工时提供安全防护，由于本工程结构外型较为复杂，工期紧，外架搭设交叉作业，安全控制难度较大。2.52.5施工总体部署：施工总体部署：考虑到本工程的实际情况，本工程悬挂脚手架搭设方案分为以下3部分：1、4#、5#楼1层架空层~6层结构采用双排落地脚手架（局部三排），6层结构以上采用悬挑式双排单立管脚手架（局部三排）。在6层结构（7层梁板）开始悬挑，每6层悬挑一次，共悬挑2次。在7层梁板浇筑混凝土前按照图纸要求预埋卡环，作为悬挑型钢的固定点，待楼板混凝土强度达到75%时，将型钢安装固定在楼板上（具...
