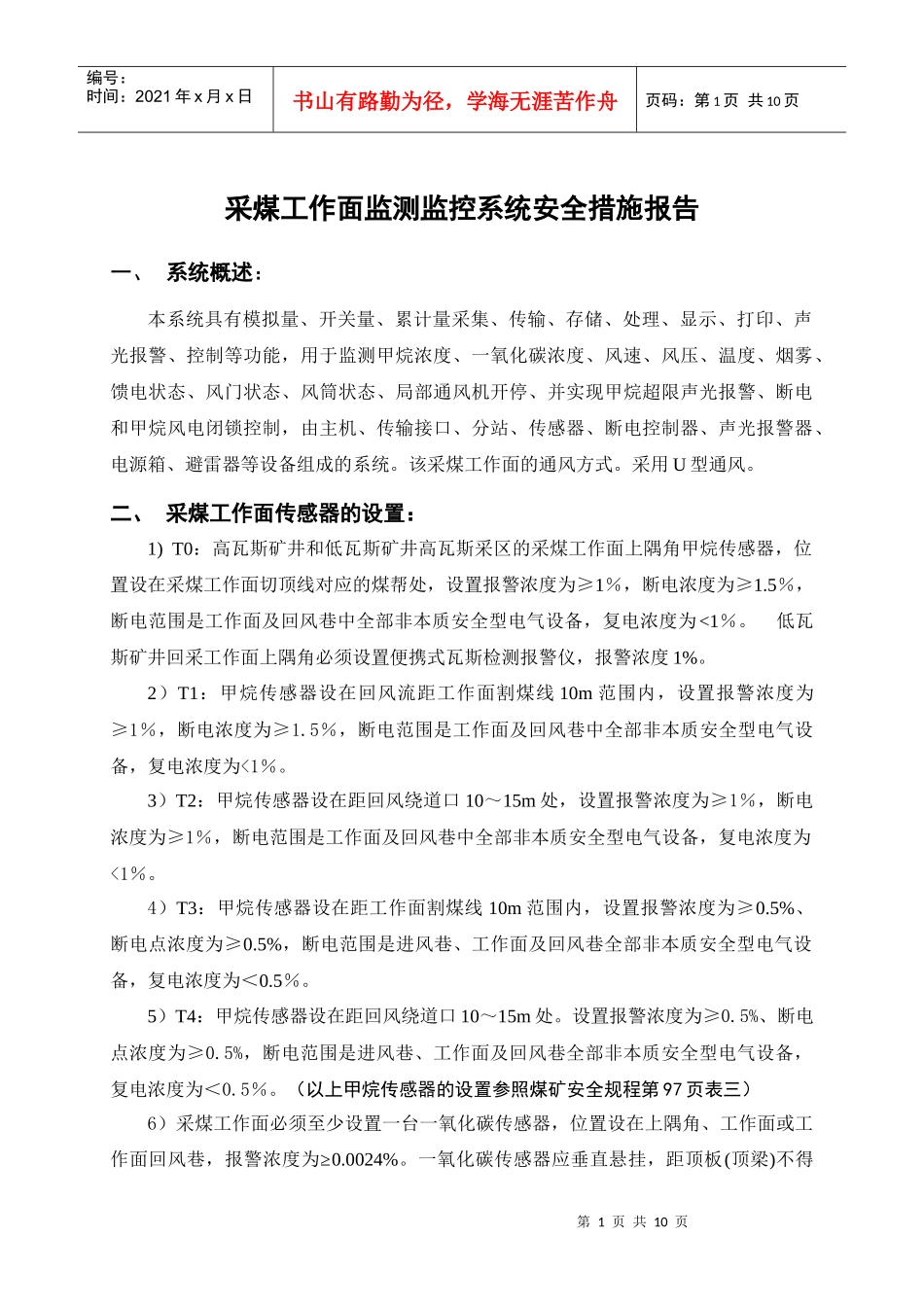

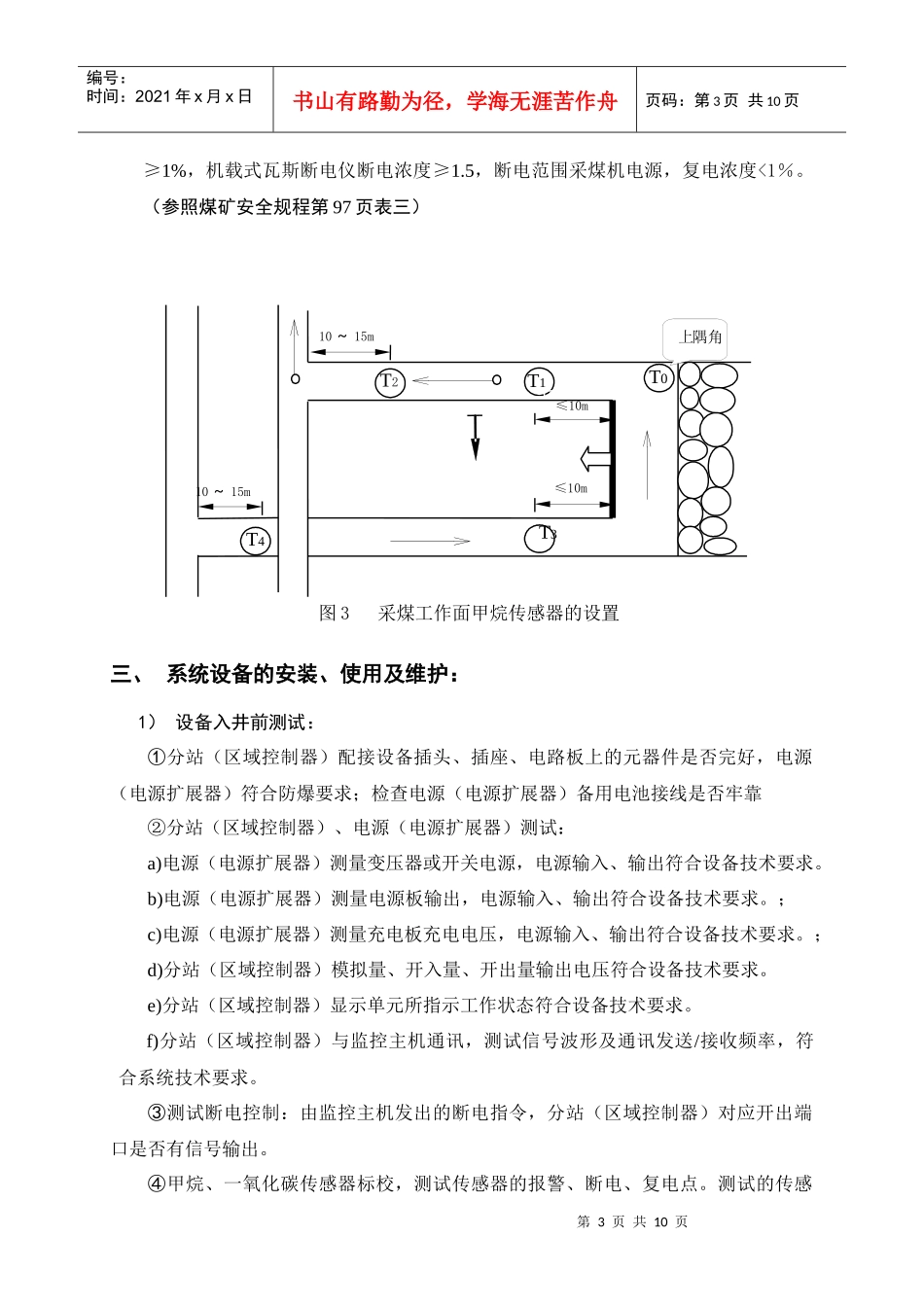

第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页采煤工作面监测监控系统安全措施报告一、系统概述:本系统具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能,用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、并实现甲烷超限声光报警、断电和甲烷风电闭锁控制,由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。该采煤工作面的通风方式。采用U型通风。二、采煤工作面传感器的设置:1)T0:高瓦斯矿井和低瓦斯矿井高瓦斯采区的采煤工作面上隅角甲烷传感器,位置设在采煤工作面切顶线对应的煤帮处,设置报警浓度为≥1%,断电浓度为≥1.5%,断电范围是工作面及回风巷中全部非本质安全型电气设备,复电浓度为<1%。低瓦斯矿井回采工作面上隅角必须设置便携式瓦斯检测报警仪,报警浓度1%。2)T1:甲烷传感器设在回风流距工作面割煤线10m范围内,设置报警浓度为≥1%,断电浓度为≥1.5%,断电范围是工作面及回风巷中全部非本质安全型电气设备,复电浓度为<1%。3)T2:甲烷传感器设在距回风绕道口10~15m处,设置报警浓度为≥1%,断电浓度为≥1%,断电范围是工作面及回风巷中全部非本质安全型电气设备,复电浓度为<1%。4)T3:甲烷传感器设在距工作面割煤线10m范围内,设置报警浓度为≥0.5%、断电点浓度为≥0.5%,断电范围是进风巷、工作面及回风巷全部非本质安全型电气设备,复电浓度为<0.5%。5)T4:甲烷传感器设在距回风绕道口10~15m处。设置报警浓度为≥0.5%、断电点浓度为≥0.5%,断电范围是进风巷、工作面及回风巷全部非本质安全型电气设备,复电浓度为<0.5%。(以上甲烷传感器的设置参照煤矿安全规程第97页表三)6)采煤工作面必须至少设置一台一氧化碳传感器,位置设在上隅角、工作面或工≥作面回风巷,报警浓度为0.0024%。一氧化碳传感器应垂直悬挂,距顶板(顶梁)不得第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页大于300mm,距巷壁不得小于200mm,并应安装维护方便,不影响行人和行车。带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器,报警浓度为0.0024%CO。自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器,报警浓度为0.0024%CO。开采容易自燃、自燃煤层的矿井,采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器,报警浓度为0.0024%CO。图1采煤工作面一氧化碳传感器的设置7)风速传感器的设置:采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。风速传感器应设置在巷道前后10m内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。当风速低于或超过《煤矿安全规程》的规定值时,应发出声、光报警信号。8)采煤工作面应设置温度传感器,位置可设在上隅角、工作面、回风流,报警值为30℃。温度传感器应垂直悬挂,距顶板(顶梁)不得大于300mm,距巷壁不得小于200mm,并应安装维护方便,不影响行人和行车。开采容易自燃,自燃煤层及地温高的矿井采煤工作面应设置温度传感器。图2采煤工作面温度传感器的设置9)采煤机必须设置机载式瓦斯断电仪或便携式瓦斯检测报警仪,设置报警浓度第3页共10页第2页共10页10~15mT1T2T310~15mT4≤10mT0上隅角≤10m编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页≥1%,机载式瓦斯断电仪断电浓度≥1.5,断电范围采煤机电源,复电浓度<1%。(参照煤矿安全规程第97页表三)图3采煤工作面甲烷传感器的设置三、系统设备的安装、使用及维护:1)设备入井前测试:①分站(区域控制器)配接设备插头、插座、电路板上的元器件是否完好,电源(电源扩展器)符合防爆要求;检查电源(电源扩展器)备用电池接线是否牢靠②分站(区域控制器)、电源(电源扩展器)测试:a)电源(电源扩展器)测量变压器或开关电源,电源输入、输出符合设备技术要求。b)电源(电源扩展器)测量电源板输出,电源输入、输出符合设备技术要求。;c)电源(电源...
