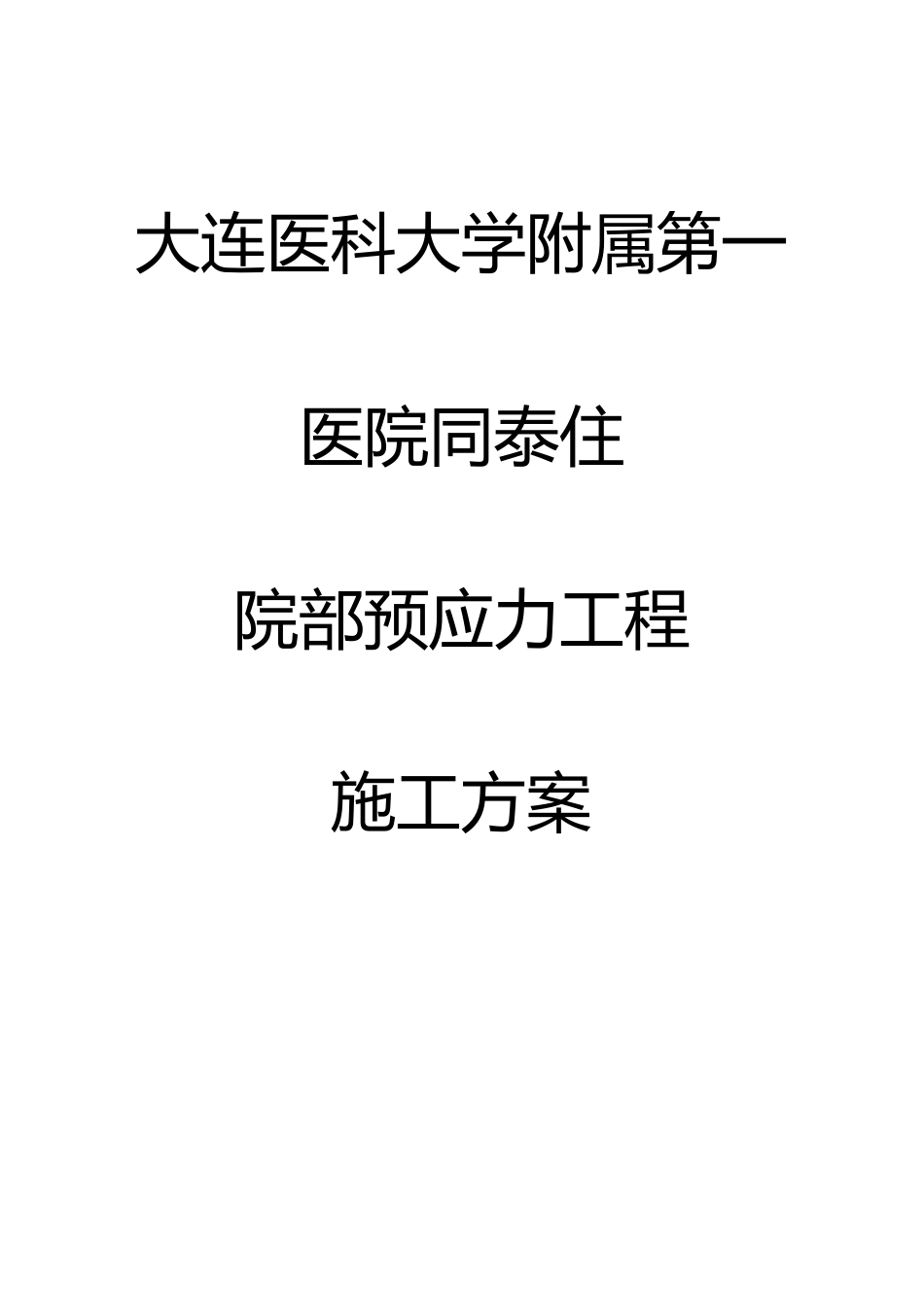

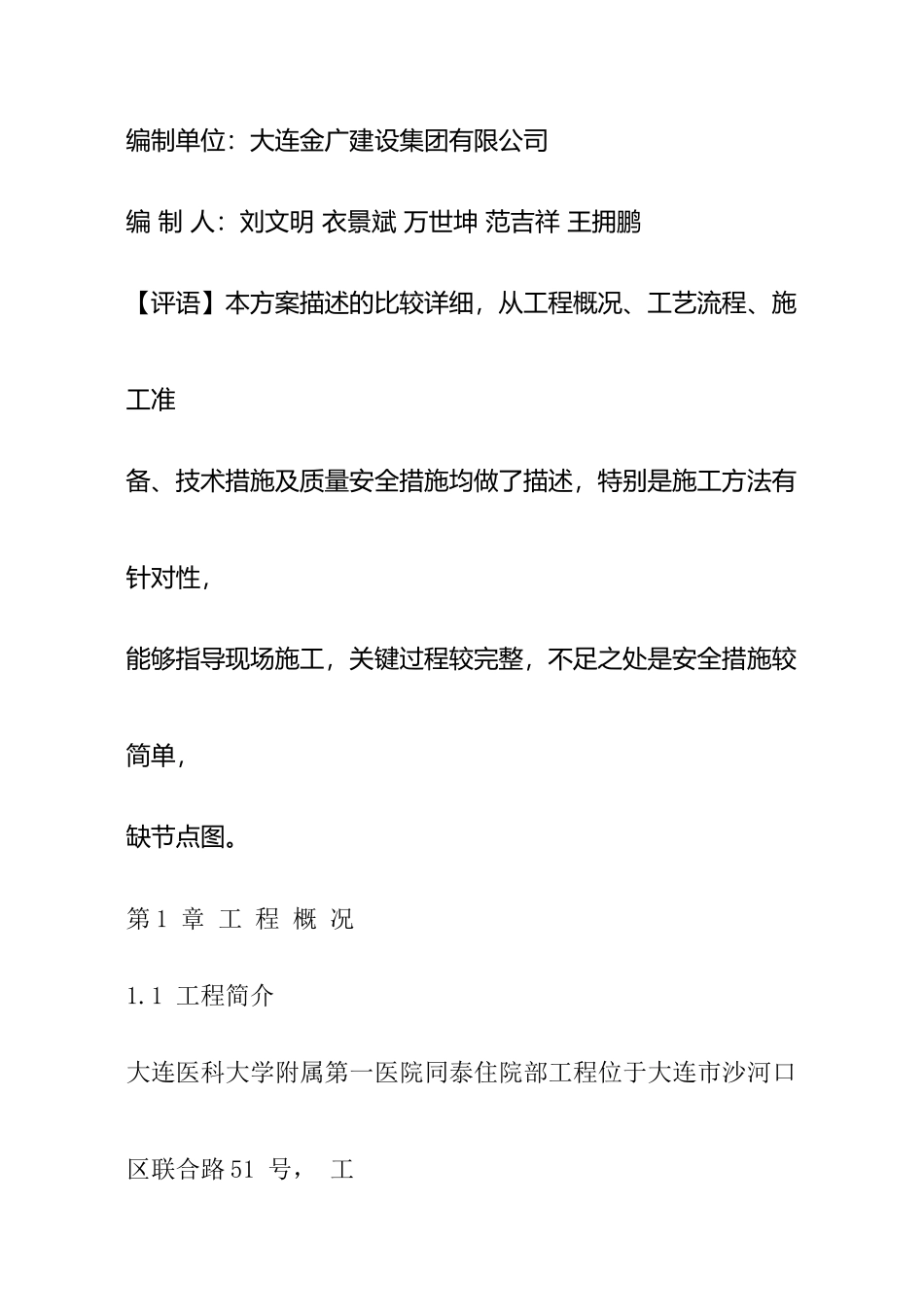

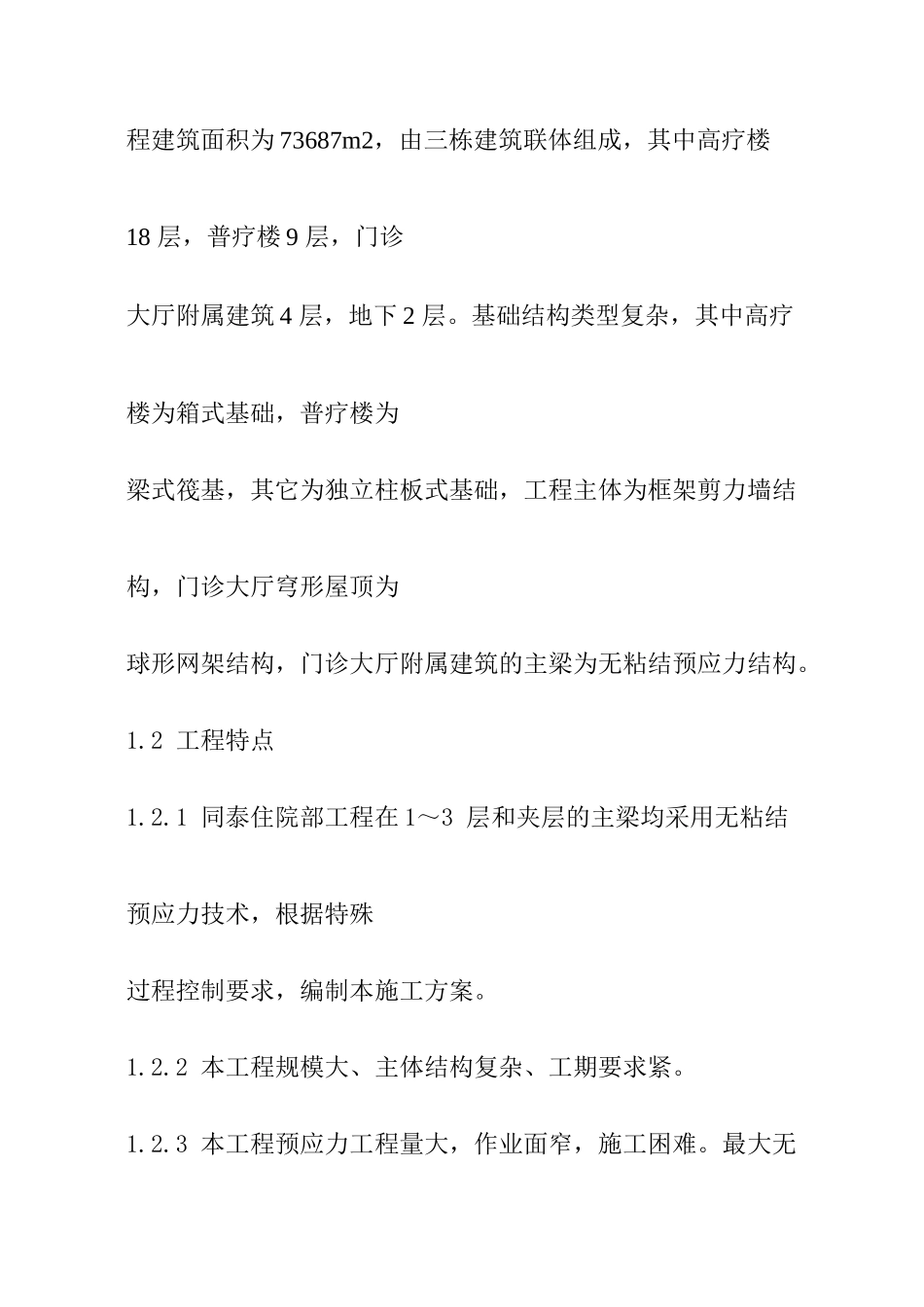

大连医科大学附属第一医院同泰住院部预应力工程施工方案编制单位：大连金广建设集团有限公司编制人：刘文明衣景斌万世坤范吉祥王拥鹏【评语】本方案描述的比较详细，从工程概况、工艺流程、施工准备、技术措施及质量安全措施均做了描述，特别是施工方法有针对性，能够指导现场施工，关键过程较完整，不足之处是安全措施较简单，缺节点图。第1章工程概况1.1工程简介大连医科大学附属第一医院同泰住院部工程位于大连市沙河口区联合路51号，工程建筑面积为73687m2，由三栋建筑联体组成，其中高疗楼18层，普疗楼9层，门诊大厅附属建筑4层，地下2层。基础结构类型复杂，其中高疗楼为箱式基础，普疗楼为梁式筏基，其它为独立柱板式基础，工程主体为框架剪力墙结构，门诊大厅穹形屋顶为球形网架结构，门诊大厅附属建筑的主梁为无粘结预应力结构。1.2工程特点1.2.1同泰住院部工程在1～3层和夹层的主梁均采用无粘结预应力技术，根据特殊过程控制要求，编制本施工方案。1.2.2本工程规模大、主体结构复杂、工期要求紧。1.2.3本工程预应力工程量大，作业面窄，施工困难。最大无粘结预应力结构主梁的跨度达18m，施工工艺复杂。第2章编制依据2.1本工程设计图纸；2.2《无粘结预应力混凝土结构技术规程》(JGJ/92-93)；2.3《预应力筋用锚具、夹具和连接器应用技术规程》(JGJ85-92)；2.4《混凝土结构工程施工质量验收规范》(GB50204-92)；2.5《钢绞线、钢丝束无粘结预应力筋》(JG3006-93)；2.6《辽宁省建筑工程交工技术档案编制办法》；第3章施工技术准备3.1根据设计图和图纸会审的意见，修改施工方案，绘制预应力结构节点构造详图。3.2用于施工正式施工方案报送有关单位审定。3.3按审定批准的施工方案核对施工材料，确定现场管理人员名单，落实企业内部工程项目承包责任指标。3.4召集施工现场管理人员、班组长针对本工程特点进行技术、安全交底。3.5对施工人员进行安全文明生产教育、工地规章制度教育，重点强调安全生产教育。3.6经会审通过的施工方案在施工过程中，除原会审单位共同认定确需调整外，任何单位和个人不得随意改变和调整其内容，尤其是主要施工方法。3.7材料制作和施工流程3.7.1承压板、螺旋筋在施工现场安装。3.7.2预应力筋下料、挤压锚制作在施工现场进行。3.7.3支撑钢筋在施工现场制作并拼装。3.7.4预应力筋在施工现场的堆放位置为非预应力区，或不影响下道工序施工的其他区域。3.7.5施工流程（如图3-1）：合格钢绞线、锚具检查、复试预应力钢绞线下料放线挤压锚制作承压板及支撑钢筋安装预应力钢绞线绑扎固定线形检查、穴模安装非预应力筋施工混凝土施工试块报告工作锚安装强度报告张拉多余部分预应力筋切头封锚设备维修设备标定图3-1施工流程3.8质量控制要点3.8.1预应力筋材料进场复试。3.8.2锚具静载锚固性能试验。3.8.3预应力筋下料。3.8.4挤压锚制作。3.8.5预应力筋盘圆及标志。3.8.6预应力筋铺设及预应力筋矢高。3.8.7张拉设备标定。3.8.8预应力筋张拉。3.8.9封锚。第4章施工生产准备4.1原材料规格型号及主要技术参数4.1.1预应力筋规格及主要技术参数（1）本工程预应力筋采用高强度低松弛无粘结预应力钢绞线。（2）预应力筋强度等级1860MPa，直径15.24㎜。（3）钢绞线质量应符合ASTMA416-90A标准规定，其技术性能如下：规格级别(MPa)标准面积(㎜2)拉断力不小于(kN)伸长率不小于(%)油脂重量大于(g/m)保护套厚度(㎜)标准直径(㎜)净重(kg/m)质量(kg/m)1×71860140.002603.5500.8-1.215.241.241.244.2锚具型号及主要技术参数4.2.1锚具采用I类锚具，质量应符合GB/T14370-93标准的规定。4.2.2固定端采用QMJ15-1型挤压锚具；张拉端采用QM15-1型夹片锚具。4.2.3锚具力学性能如下：锚具极限位力(kN)≥250极限拉力时总应变(%)≥2.1(GB≥2.0)锚具效率系数≥0.954.3原材料取样和试验检查4.3.1预应力筋①每批进场的预应力筋必须是同一钢号、同在一生产条件下生产，且附有产品质量合格证明书。本工程选用低松弛强度无粘结预应力筋。②预应力筋下料前必须经复试合格。4.3.2锚具①锚具产品必须由锚具专业生产厂家制造，锚具进场必须附产品质量合格证明书。②预应力工程施工前必须进行锚具-预...
