大体积混凝土工程冬期施工方案VIP免费

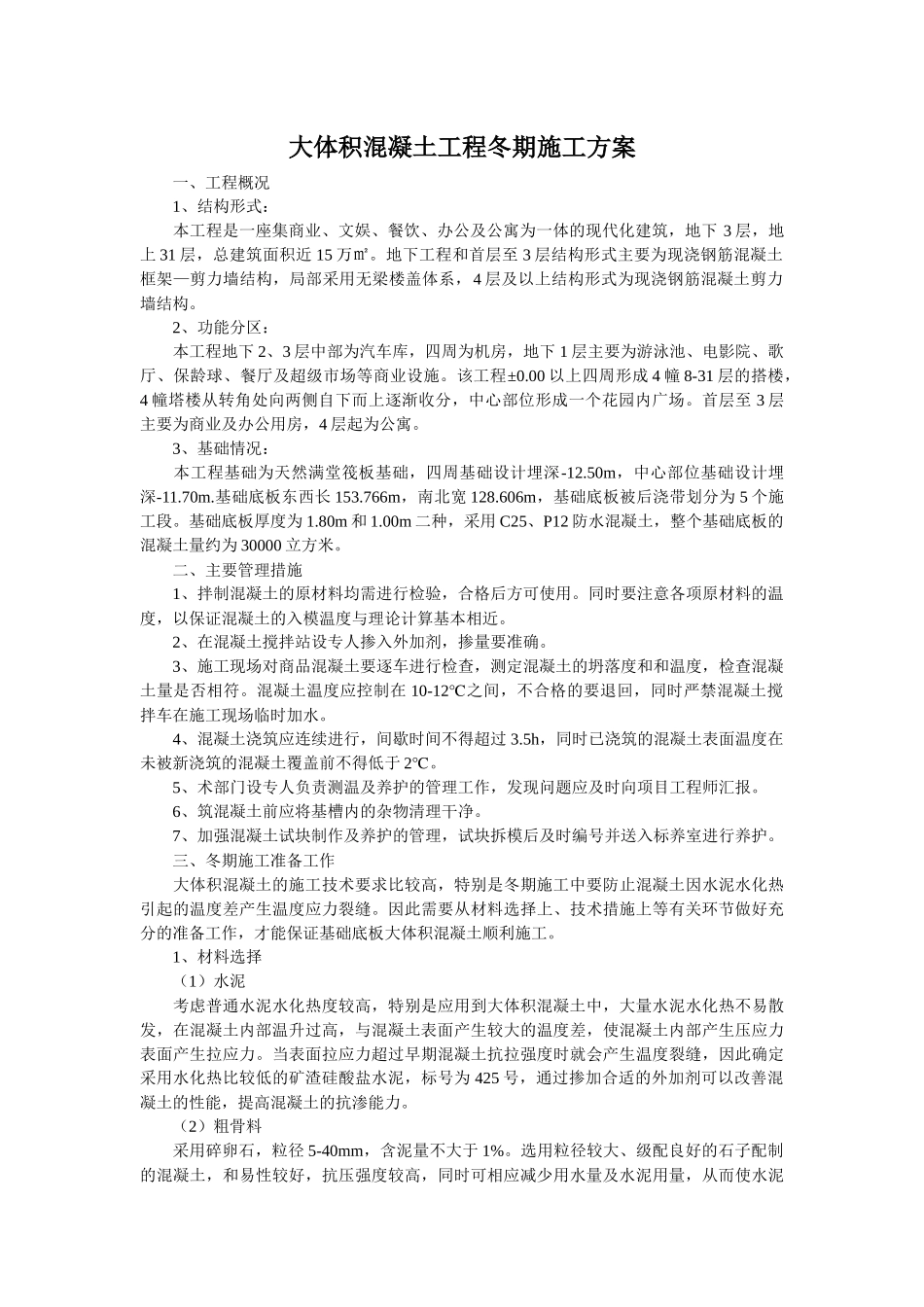

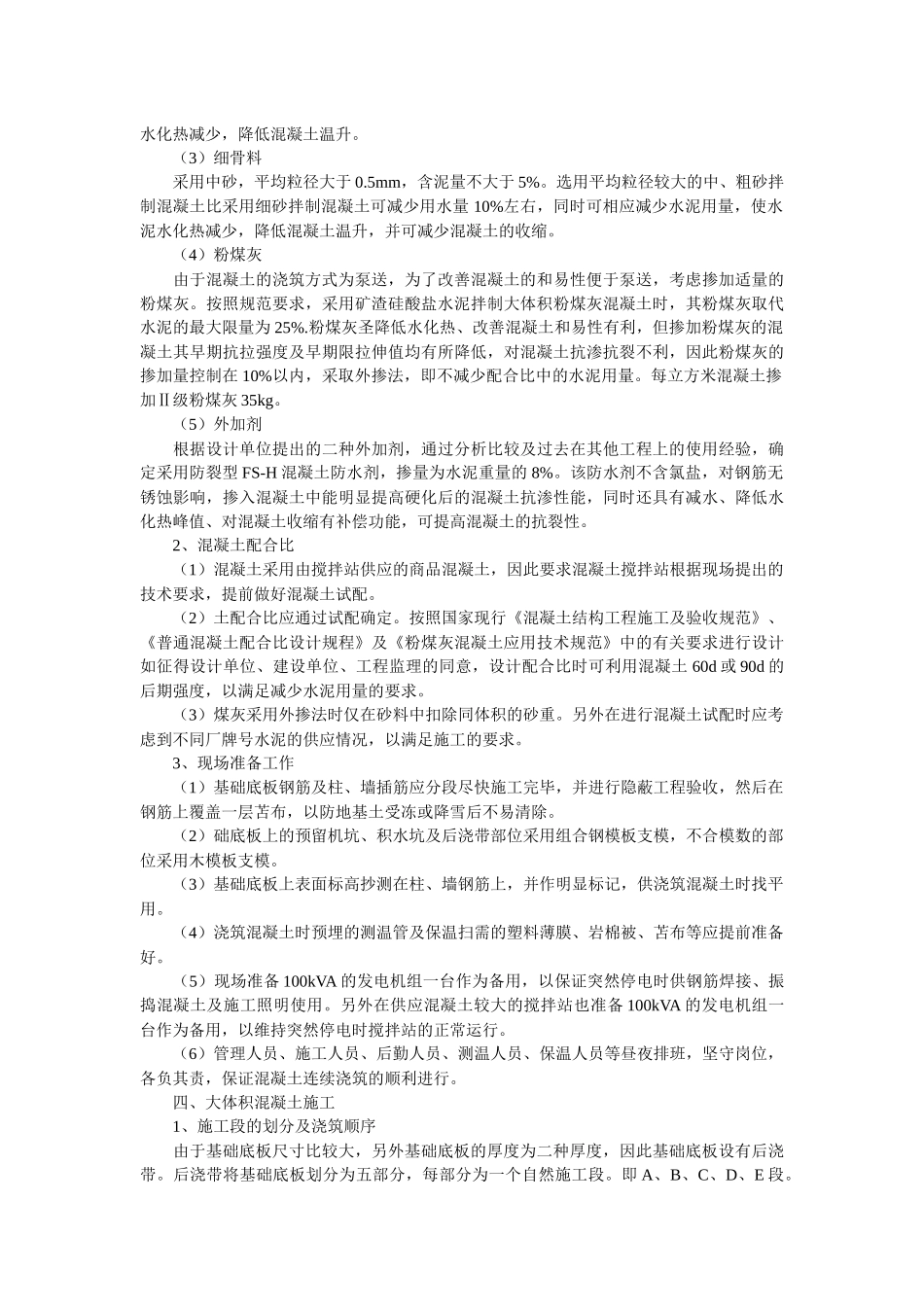

大体积混凝土工程冬期施工方案一、工程概况1、结构形式：本工程是一座集商业、文娱、餐饮、办公及公寓为一体的现代化建筑，地下3层，地上31层，总建筑面积近15万㎡。地下工程和首层至3层结构形式主要为现浇钢筋混凝土框架—剪力墙结构，局部采用无梁楼盖体系，4层及以上结构形式为现浇钢筋混凝土剪力墙结构。2、功能分区：本工程地下2、3层中部为汽车库，四周为机房，地下1层主要为游泳池、电影院、歌厅、保龄球、餐厅及超级市场等商业设施。该工程±0.00以上四周形成4幢8-31层的搭楼，4幢塔楼从转角处向两侧自下而上逐渐收分，中心部位形成一个花园内广场。首层至3层主要为商业及办公用房，4层起为公寓。3、基础情况：本工程基础为天然满堂筏板基础，四周基础设计埋深-12.50m，中心部位基础设计埋深-11.70m.基础底板东西长153.766m，南北宽128.606m，基础底板被后浇带划分为5个施工段。基础底板厚度为1.80m和1.00m二种，采用C25、P12防水混凝土，整个基础底板的混凝土量约为30000立方米。二、主要管理措施1、拌制混凝土的原材料均需进行检验，合格后方可使用。同时要注意各项原材料的温度，以保证混凝土的入模温度与理论计算基本相近。2、在混凝土搅拌站设专人掺入外加剂，掺量要准确。3、施工现场对商品混凝土要逐车进行检查，测定混凝土的坍落度和和温度，检查混凝土量是否相符。混凝土温度应控制在10-12℃之间，不合格的要退回，同时严禁混凝土搅拌车在施工现场临时加水。4、混凝土浇筑应连续进行，间歇时间不得超过3.5h，同时已浇筑的混凝土表面温度在未被新浇筑的混凝土覆盖前不得低于2℃。5、术部门设专人负责测温及养护的管理工作，发现问题应及时向项目工程师汇报。6、筑混凝土前应将基槽内的杂物清理干净。7、加强混凝土试块制作及养护的管理，试块拆模后及时编号并送入标养室进行养护。三、冬期施工准备工作大体积混凝土的施工技术要求比较高，特别是冬期施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施上等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。1、材料选择（1）水泥考虑普通水泥水化热度较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温升过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采用水化热比较低的矿渣硅酸盐水泥，标号为425号，通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗渗能力。（2）粗骨料采用碎卵石，粒径5-40mm，含泥量不大于1%。选用粒径较大、级配良好的石子配制的混凝土，和易性较好，抗压强度较高，同时可相应减少用水量及水泥用量，从而使水泥水化热减少，降低混凝土温升。（3）细骨料采用中砂，平均粒径大于0.5mm，含泥量不大于5%。选用平均粒径较大的中、粗砂拌制混凝土比采用细砂拌制混凝土可减少用水量10%左右，同时可相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土的收缩。（4）粉煤灰由于混凝土的浇筑方式为泵送，为了改善混凝土的和易性便于泵送，考虑掺加适量的粉煤灰。按照规范要求，采用矿渣硅酸盐水泥拌制大体积粉煤灰混凝土时，其粉煤灰取代水泥的最大限量为25%.粉煤灰圣降低水化热、改善混凝土和易性有利，但掺加粉煤灰的混凝土其早期抗拉强度及早期限拉伸值均有所降低，对混凝土抗渗抗裂不利，因此粉煤灰的掺加量控制在10%以内，采取外掺法，即不减少配合比中的水泥用量。每立方米混凝土掺加Ⅱ级粉煤灰35kg。（5）外加剂根据设计单位提出的二种外加剂，通过分析比较及过去在其他工程上的使用经验，确定采用防裂型FS-H混凝土防水剂，掺量为水泥重量的8%。该防水剂不含氯盐，对钢筋无锈蚀影响，掺入混凝土中能明显提高硬化后的混凝土抗渗性能，同时还具有减水、降低水化热峰值、对混凝土收缩有补偿功能，可提高混凝土的抗裂性。2、混凝土配合比（1）混凝土采用由搅拌站供应的商品混凝土，因此要求混凝土搅拌站根据现场提出的技术要求，提前做好混凝土试配。（2）土配合比应通过试配确定。...
