金龙潭水电站引水隧洞施工组织设计VIP免费

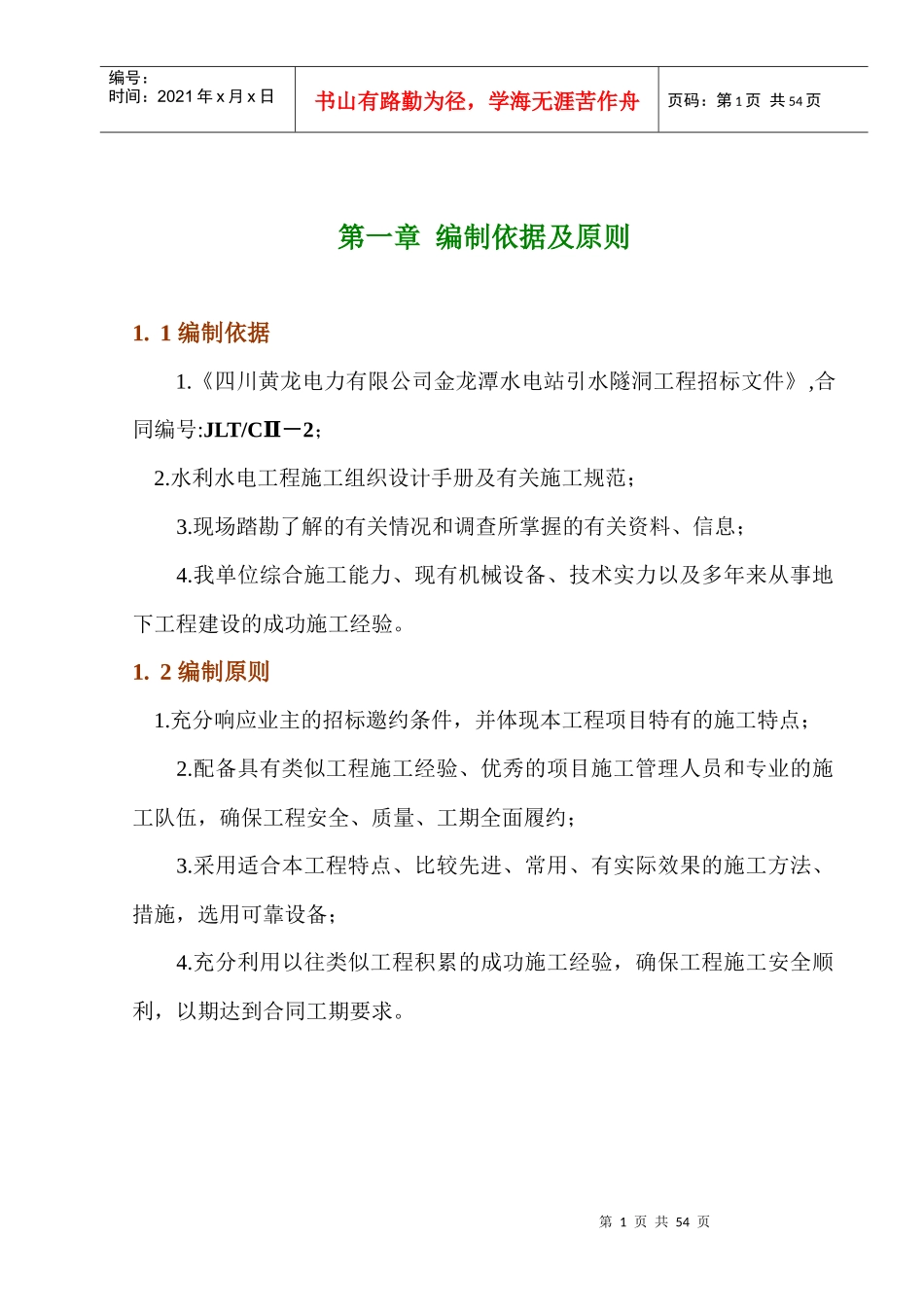

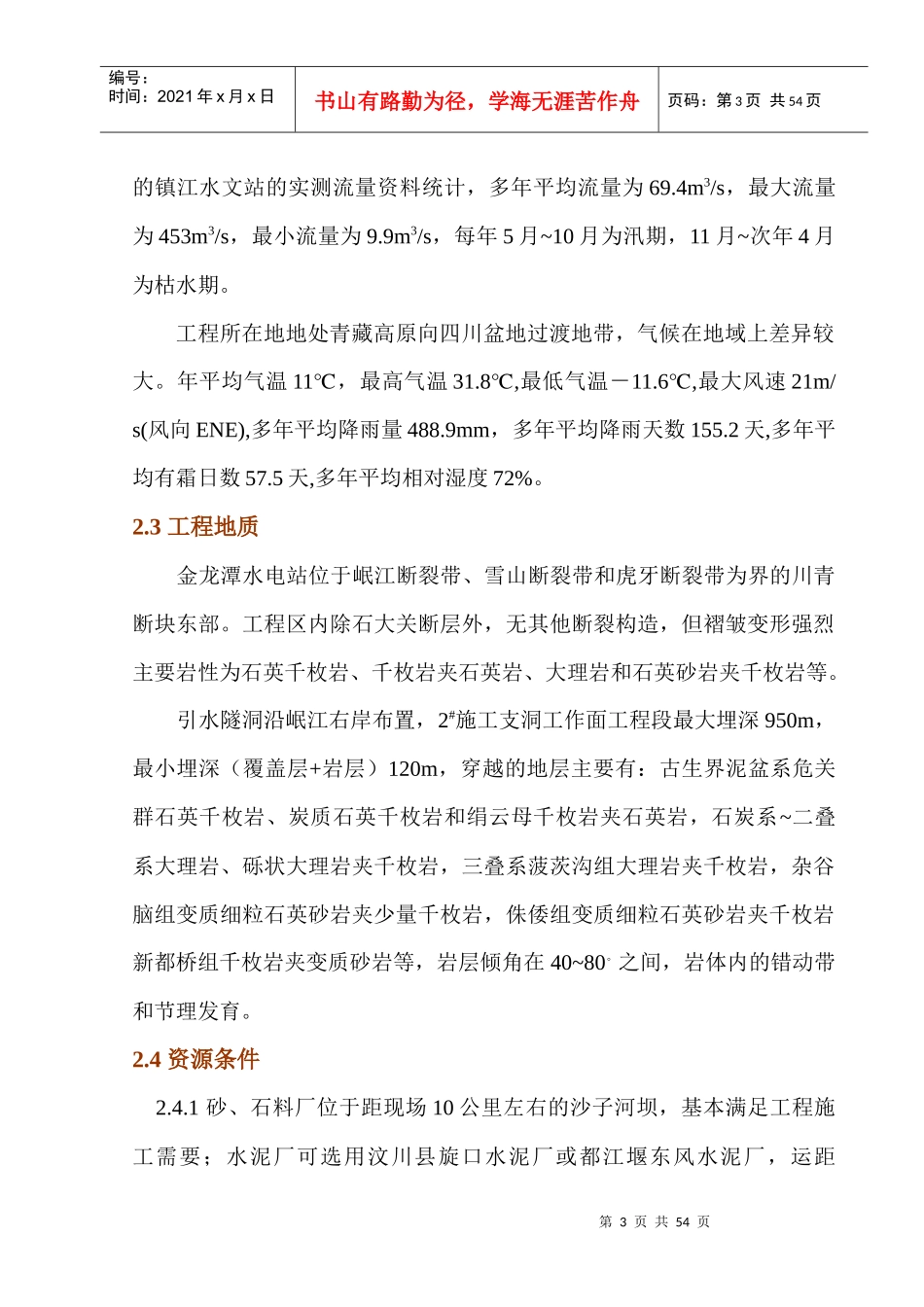

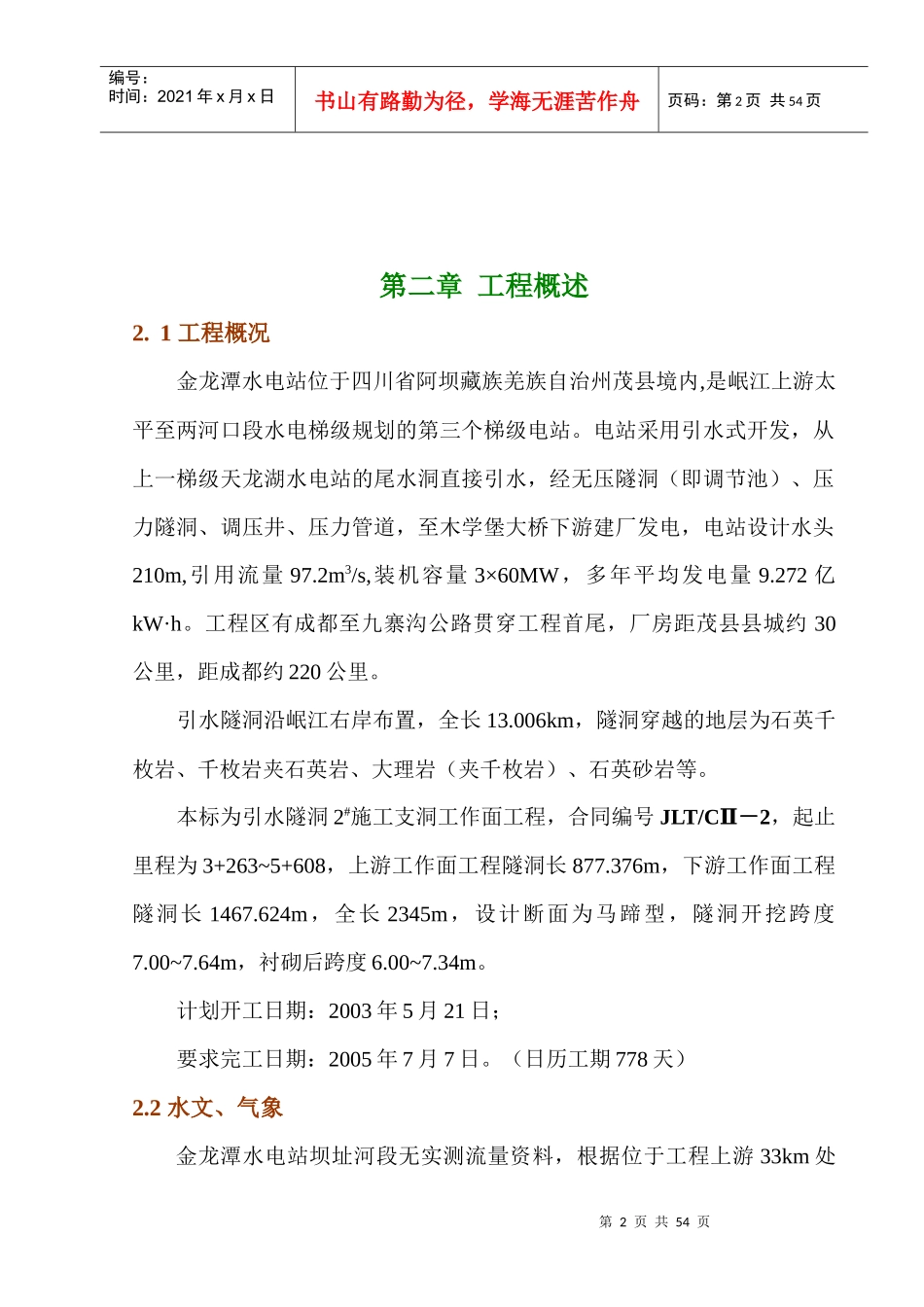

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页第一章编制依据及原则1.1编制依据1.《四川黄龙电力有限公司金龙潭水电站引水隧洞工程招标文件》,合同编号:JLT/CⅡ－2；2.水利水电工程施工组织设计手册及有关施工规范；3.现场踏勘了解的有关情况和调查所掌握的有关资料、信息；4.我单位综合施工能力、现有机械设备、技术实力以及多年来从事地下工程建设的成功施工经验。1.2编制原则1.充分响应业主的招标邀约条件，并体现本工程项目特有的施工特点；2.配备具有类似工程施工经验、优秀的项目施工管理人员和专业的施工队伍，确保工程安全、质量、工期全面履约；3.采用适合本工程特点、比较先进、常用、有实际效果的施工方法、措施，选用可靠设备；4.充分利用以往类似工程积累的成功施工经验，确保工程施工安全顺利，以期达到合同工期要求。第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页第二章工程概述2.1工程概况金龙潭水电站位于四川省阿坝藏族羌族自治州茂县境内,是岷江上游太平至两河口段水电梯级规划的第三个梯级电站。电站采用引水式开发，从上一梯级天龙湖水电站的尾水洞直接引水，经无压隧洞（即调节池）、压力隧洞、调压井、压力管道，至木学堡大桥下游建厂发电，电站设计水头210m,引用流量97.2m3/s,装机容量3×60MW，多年平均发电量9.272亿kW·h。工程区有成都至九寨沟公路贯穿工程首尾，厂房距茂县县城约30公里，距成都约220公里。引水隧洞沿岷江右岸布置，全长13.006km，隧洞穿越的地层为石英千枚岩、千枚岩夹石英岩、大理岩（夹千枚岩）、石英砂岩等。本标为引水隧洞2#施工支洞工作面工程，合同编号JLT/CⅡ－2，起止里程为3+263~5+608，上游工作面工程隧洞长877.376m，下游工作面工程隧洞长1467.624m，全长2345m，设计断面为马蹄型，隧洞开挖跨度7.00~7.64m，衬砌后跨度6.00~7.34m。计划开工日期：2003年5月21日；要求完工日期：2005年7月7日。（日历工期778天）2.2水文、气象金龙潭水电站坝址河段无实测流量资料，根据位于工程上游33km处第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页的镇江水文站的实测流量资料统计，多年平均流量为69.4m3/s，最大流量为453m3/s，最小流量为9.9m3/s，每年5月~10月为汛期，11月~次年4月为枯水期。工程所在地地处青藏高原向四川盆地过渡地带，气候在地域上差异较大。年平均气温11℃，最高气温31.8,℃最低气温－11.6,℃最大风速21m/s(风向ENE),多年平均降雨量488.9mm，多年平均降雨天数155.2天,多年平均有霜日数57.5天,多年平均相对湿度72%。2.3工程地质金龙潭水电站位于岷江断裂带、雪山断裂带和虎牙断裂带为界的川青断块东部。工程区内除石大关断层外，无其他断裂构造，但褶皱变形强烈主要岩性为石英千枚岩、千枚岩夹石英岩、大理岩和石英砂岩夹千枚岩等。引水隧洞沿岷江右岸布置，2#施工支洞工作面工程段最大埋深950m，最小埋深（覆盖层+岩层）120m，穿越的地层主要有：古生界泥盆系危关群石英千枚岩、炭质石英千枚岩和绢云母千枚岩夹石英岩，石炭系~二叠系大理岩、砾状大理岩夹千枚岩，三叠系菠茨沟组大理岩夹千枚岩，杂谷脑组变质细粒石英砂岩夹少量千枚岩，侏倭组变质细粒石英砂岩夹千枚岩新都桥组千枚岩夹变质砂岩等，岩层倾角在40~80。之间，岩体内的错动带和节理发育。2.4资源条件2.4.1砂、石料厂位于距现场10公里左右的沙子河坝，基本满足工程施工需要；水泥厂可选用汶川县旋口水泥厂或都江堰东风水泥厂，运距第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页150~200km；钢材可采购于成都钢铁厂，运距约260km。2.4.2施工及生活用电由业主设置两台400kVA变压器提供。2.4.3施工及生活用水从支洞口的溪沟上游500m处建水池用水管引入现场。2.4.4交通条件：现场距213国道约800米，已有施工便道与其连通，距茂县约33km，距成都约230km，对外交通方便。2.5主要工程数量表序号项目名称单位数量1封堵砼m36772石方洞挖m31011443钢筋制造安装t9...
