石材幕墙施工方案(行政审批中心改造)VIP专享VIP免费

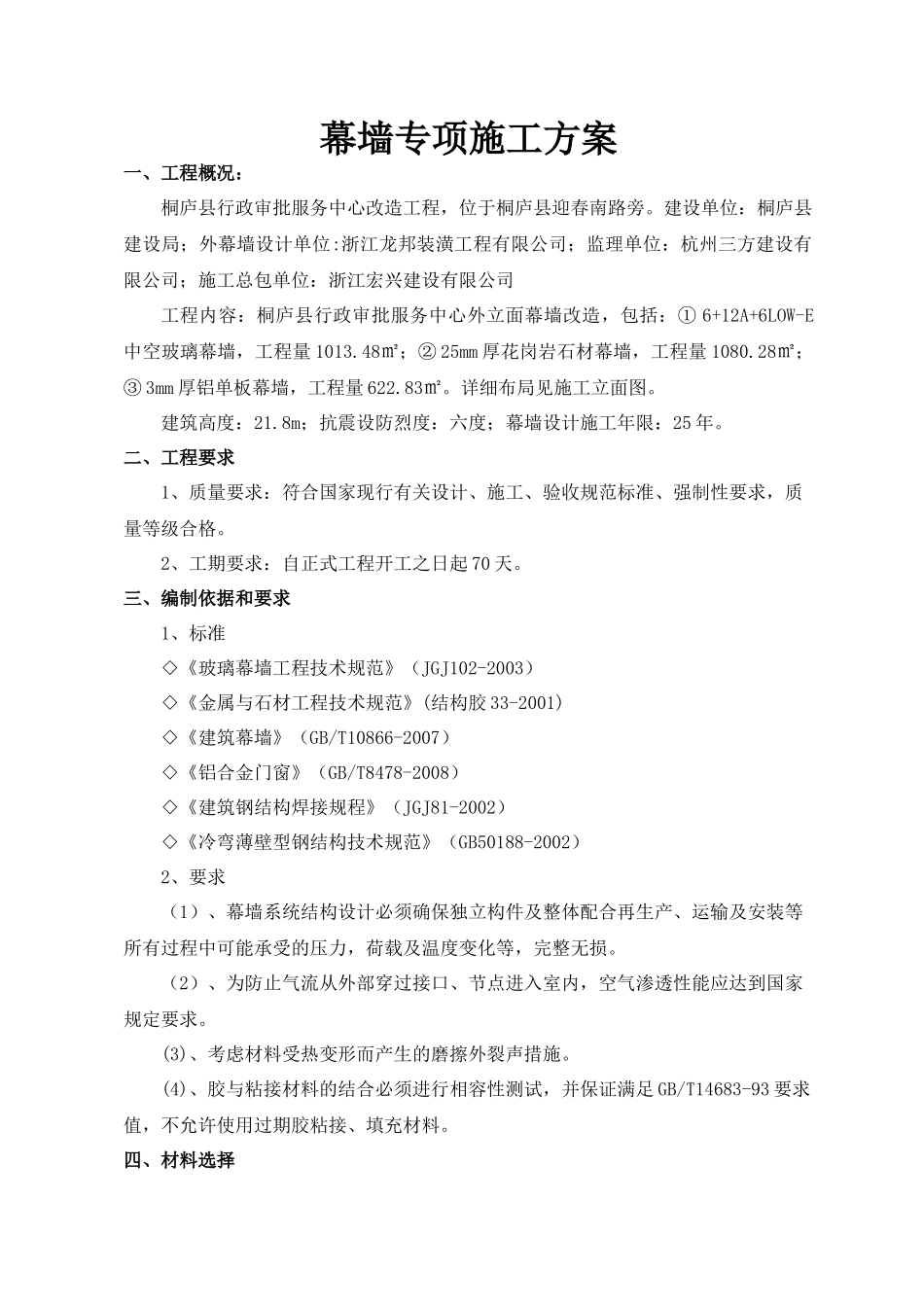

幕墙专项施工方案一、工程概况：桐庐县行政审批服务中心改造工程，位于桐庐县迎春南路旁。建设单位：桐庐县建设局；外幕墙设计单位:浙江龙邦装潢工程有限公司；监理单位：杭州三方建设有限公司；施工总包单位：浙江宏兴建设有限公司工程内容：桐庐县行政审批服务中心外立面幕墙改造，包括：①6+12A+6LOW-E中空玻璃幕墙，工程量1013.48㎡；②25mm厚花岗岩石材幕墙，工程量1080.28㎡；③3mm厚铝单板幕墙，工程量622.83㎡。详细布局见施工立面图。建筑高度：21.8m；抗震设防烈度：六度；幕墙设计施工年限：25年。二、工程要求1、质量要求：符合国家现行有关设计、施工、验收规范标准、强制性要求，质量等级合格。2、工期要求：自正式工程开工之日起70天。三、编制依据和要求1、标准◇《玻璃幕墙工程技术规范》（JGJ102-2003）◇《金属与石材工程技术规范》(结构胶33-2001)◇《建筑幕墙》（GB/T10866-2007）◇《铝合金门窗》（GB/T8478-2008）◇《建筑钢结构焊接规程》（JGJ81-2002）◇《冷弯薄壁型钢结构技术规范》（GB50188-2002）2、要求（1）、幕墙系统结构设计必须确保独立构件及整体配合再生产、运输及安装等所有过程中可能承受的压力，荷载及温度变化等，完整无损。（2）、为防止气流从外部穿过接口、节点进入室内，空气渗透性能应达到国家规定要求。(3)、考虑材料受热变形而产生的磨擦外裂声措施。(4)、胶与粘接材料的结合必须进行相容性测试，并保证满足GB/T14683-93要求值，不允许使用过期胶粘接、填充材料。四、材料选择（一）共用材料1.0钢材1.1本设计中选用国产优质Q235-B碳素结构钢主要应用在玻璃幕墙的转接件、埋件；金属与石材幕墙的支撑构件、连接件、埋件；雨篷钢架及其支撑构件、转接件等。1．2非可见部分钢材表面进行热浸镀锌防腐处理，镀锌层厚度不小于45μm，室内外可见部分采用常温氟碳喷涂处理，涂层厚度不小于45μm，颜色由业主确定。1.3Q235-B碳素结构钢强度设计值fa（N/m㎡）：钢材牌号厚度或直径d(mm)抗拉、抗剪、抗弯抗剪端面承压Q235d≦162151253252.0不锈钢2.1本幕墙工程设计中的不锈钢选用国产优质不锈钢，牌号为OCrl7Nil2Mo2,主要用于各类五金配件及不锈钢爪件、拉杆、耳板、钢销；2.2本工程的各种不锈钢产品应满足设计依据中的相关规定。（二）玻璃幕墙3.0铝合金型材3.1本工程玻璃幕墙的铝合金型材选用高精级型材，按建设单位提供的指定品牌进行采购；3.2玻璃幕墙型材表面室外可见部分为三涂两烤氟碳喷涂处理，平均膜厚不小于40μm，最小局部膜厚不小于34μm；玻璃幕墙型材室内可见度表面均为粉末喷涂，其局部膜厚不小于40μm且不大于120μm；所有玻璃幕墙室内、室外均不可见的铝合金型材表面采用阳极氧化处理，膜厚不低于AA15级，即平均膜厚不小于15μm，局部膜厚不小于12μm，型材表面处理具体见型材断面标示图。3.3玻璃幕墙铝合金型材壁厚满足《玻璃幕墙工程技术规范》（JGJ102-2003）中规定的要求；铝合金门窗型材壁厚按《铝合金门窗》（GB/T8478-2008）的要求。3.4本工程中采用的铝型材的力学性能如下：合金牌号状态壁厚强度设计值fa（N/m㎡）抗拉、抗压抗剪局部承压6063T5不区分90551856063T6不区分150852404.0玻璃4.1玻璃的规格和种类◇玻璃幕墙采用双钢化中空玻璃LOW-E6+12A+6。◇玻璃的色系及透光率需建设单位确认。4.2各种规格玻璃的性能参数类型厚度（mm）强度设计值fa（N/m㎡）弹性膜量E（N/m㎡）线膨胀系数a泊松比大面积强度边缘强度普通玻璃528.019.50.72×1051.0×10-50.2浮法玻璃5-1228.019.5钢化玻璃5-1284.058.815-1972.050．4◇夹胶玻璃和中空玻璃的强度可按所采用的玻璃类型取用其强度。（三）石材幕墙5.0石材5.1石材主要应用外墙正立面、包梁、包柱、各面转角部位及女儿墙外包等位置；5.2石材面板为25mm和30mm厚，吸水率不得大于0.6%；◇25mm厚石材（墙面区石材幕墙）；30mm厚石材(圆柱部分石材幕墙)；◇墙面区与墙角区分具体幕墙平面分割图，具体在部分节点图中有体现。5.3石材的弯曲强度应经法定检测机构检测确定，其弯曲强度不应小于8.0Mpa。5.4关于石材的特殊处理方式◇所有石材板块应进行六面防水（防锈）处理，处理时采...
