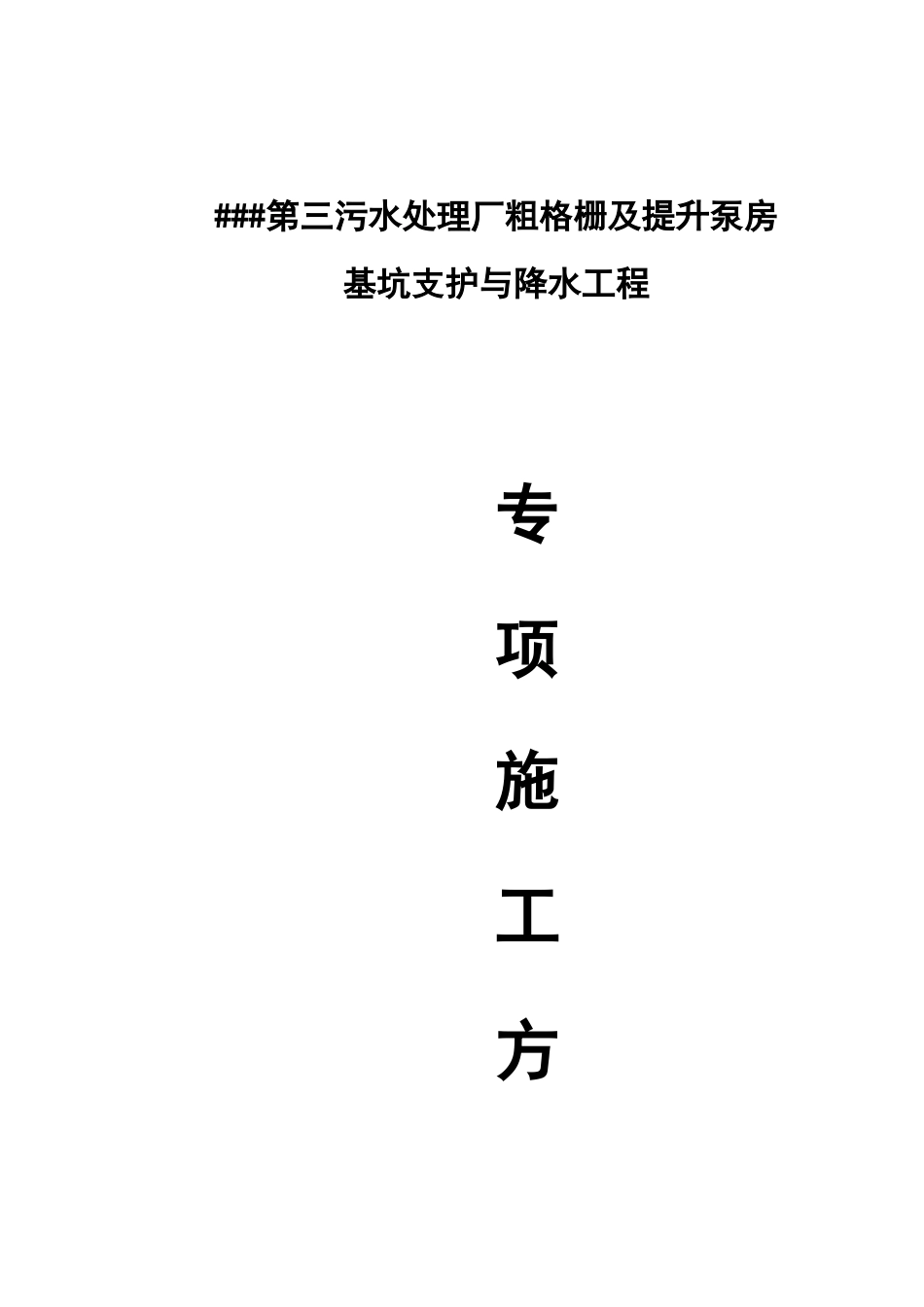

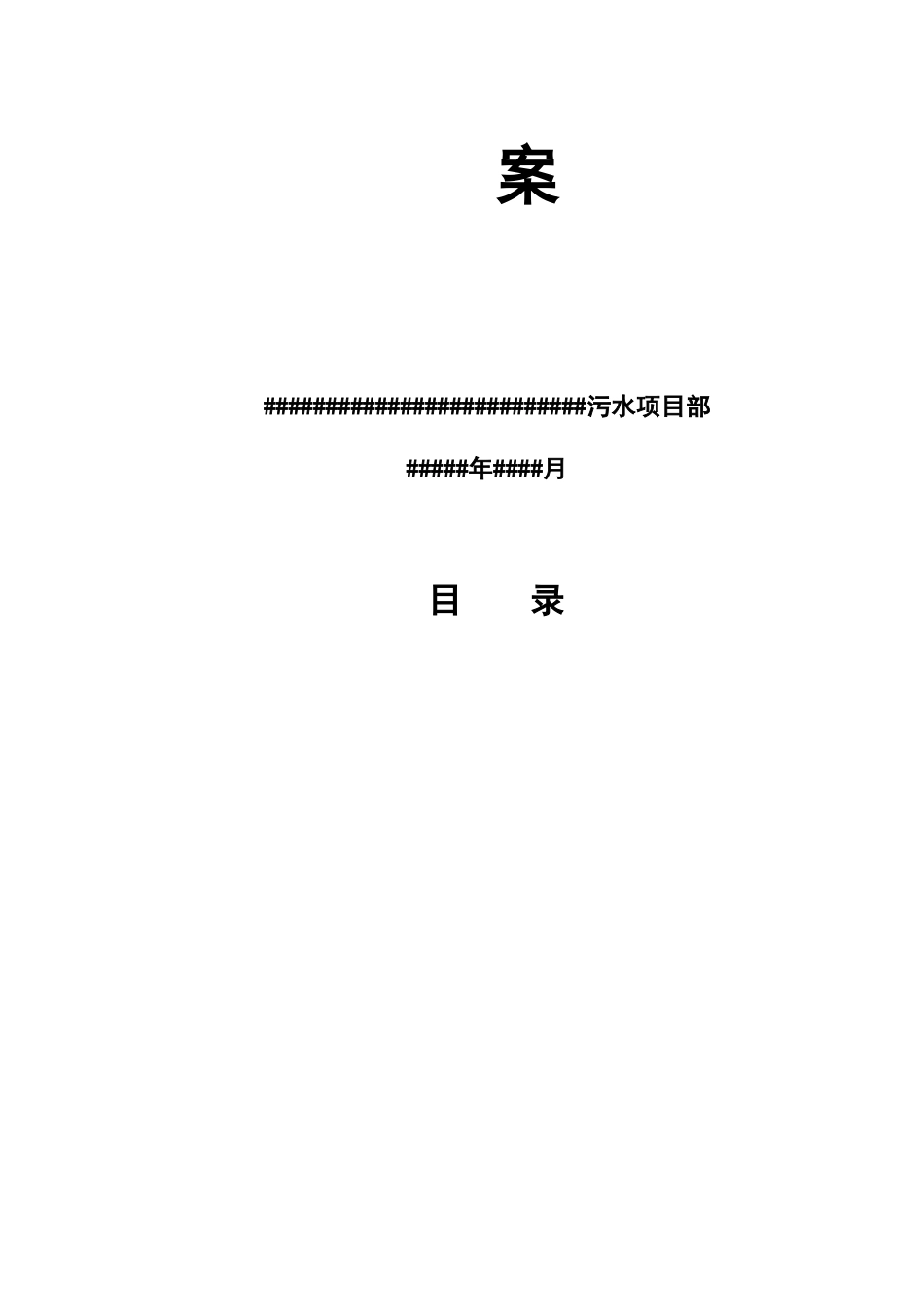

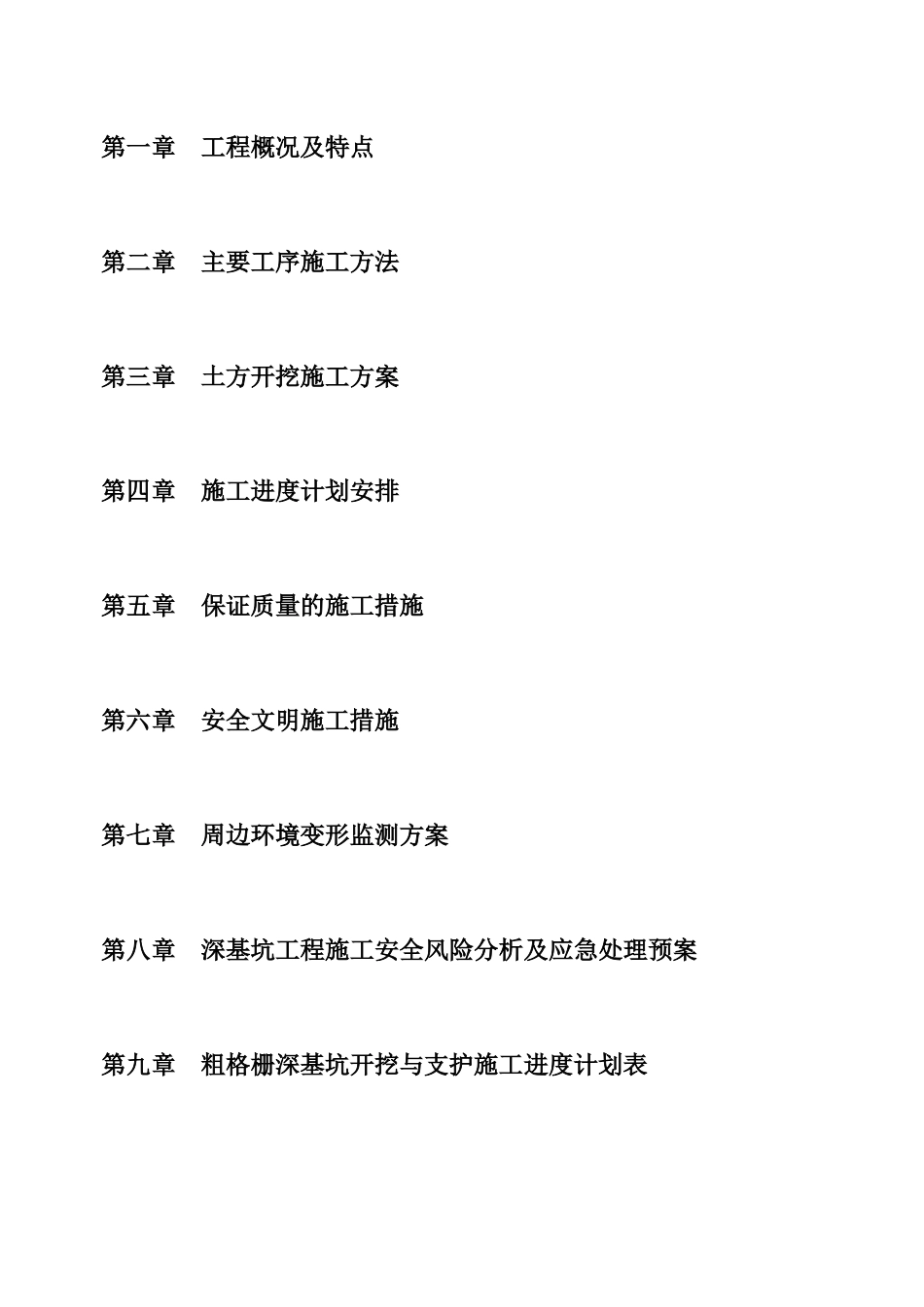

###第三污水处理厂粗格栅及提升泵房基坑支护与降水工程专项施工方案##########################污水项目部#####年####月目录第一章工程概况及特点第二章主要工序施工方法第三章土方开挖施工方案第四章施工进度计划安排第五章保证质量的施工措施第六章安全文明施工措施第七章周边环境变形监测方案第八章深基坑工程施工安全风险分析及应急处理预案第九章粗格栅深基坑开挖与支护施工进度计划表第十章剖面图及详图第一章工程概况及特点一、工程概况拟建########污水处理厂粗格栅及提升泵房工程，位于#######路北侧。钢筋混凝土结构，筏板基础。本工程基坑大致呈“凸”形，东西长约44米，南北最大宽度为44米，基坑周边开挖为自然地下面8.45m～9.8m。据勘察报告，场地内的地下水埋深在自然地面下3.5m，地下水类型为第四系空隙潜水，主要受大气降水补给，水位变幅1-2m，基坑开挖及基础施工时需进行降水。基坑支护结构定位放线以主设计图纸为准。施工前，施工方应对图纸中所有尺寸、标高进行复核，并与主体地下结构施工图对比，发现问题及时通知设计方。二、工程环境条件该建设场地为新建场地，场地地势较平坦，交通条件一般，工程环境条件一般。三、水文地质条件1、地形地貌该工程的地貌单元为黄河泛流平原地形，其地貌单元为黄河早期冲击一级阶地，呈低平原地形，地表岩性为第四系全新统河流相沉积，地形平坦而开阔。2、地质构造本区位于华北台块东南隅，秦岭~昆嵛纬向构造带东段北支的南侧，新华夏系第二沉降带的隐伏背斜上部，构造线方向呈北东、北北东。四、深基坑开挖方案选择1、基坑开挖土层主要为①层粉土夹黏土，②层粉质黏土夹粉土，③层粉土夹黏土，层位稳定，厚度较厚，工程性质一般，属中压缩性土。结合基坑周边环境、开挖深度、工程地质和水文地质条件，综合判定本工程边坡工程基坑侧壁安全等级为一级。基坑深度为-8.45m～9.8m，基坑开挖上部2.6m可以采用放坡开挖，其开挖坡率按1:1采用，直接用挖机挖除，土方外运，减小基坑四周土方的压力，并对上部边坡进行土钉墙支护；2.6m以下土方采用垂直开挖：第一步进行深层搅拌桩止水帷幕施工，阻止外围水进入基坑内；第二步进行钢筋砼灌注桩支护施工；第三步基坑内降水施工；第四步垂直开挖2.6m以下土方，并进行打锚杆喷射80厚混凝土护壁。2、支护方案确定：根据场地地层条件和周边环境状况，综合技术、经济方面的因素，选用上部放一个台阶，台阶上采用土钉墙支护，下部采用桩+内支撑的支护结构。五、基坑降水实测地下水位埋深-3.5m，拟建粗格栅及提升泵房基础底部在-8.45m-9.8m，降水范围内，其含水层主要为①层粉土夹黏土、②层粉质黏土夹粉土及③层粉土夹黏土，根据甲方提供的岩土工程勘察报告其含水层综合渗透系数为0.5m/d。综合考虑，拟建粗格栅及提升泵房准备采用深井降水与轻型井点降水相结合的降水方案，降水深度控制在基础底板以下0.5-1.5m范围内。第二章主要工序施工方法一、主要工序流程准备工作→测量放线→上部2.6m土方开挖→上部2.6m土钉墙支护→深层搅拌桩止水帷幕施工→钢筋砼支护桩施工→深井降水+轻型井点降水施工→开挖2.6m以下土方→打锚杆喷射混凝土护壁→构筑物底板施工。二、主要工序施工方法（一）、土钉墙施工方法1、基坑边坡采用喷浆挂钢丝网支护，参数详见下表：序号项目参数1锚钉长度（m）8～9米2水平、垂直间距（m）2.03俯角（度）5～104锚钉规格三级螺纹钢Ф20@13005钢丝网规格Ф6.5@250*2506喷混凝土C20，厚80mm2、施工工艺挂网喷射砼支护要与边坡开挖紧密配合，各道工序实行平行作业，依次有序地进行。（1）、挂网喷射砼支护施工顺序：修坡→放线→安装锚钉→喷底浆→挂钢筋网→喷射混凝土面层。（2）、先检查边坡的稳定性，再清除边坡中的松土、危土。（3）、安装锚钉：粘土层采用人工锚入土层，锚钉端部做90度弯钩。（4）、挂网：底浆喷射完成后，铺上一层φ6.5钢筋网，正方形布置，网筋之间用扎丝间隔绑扎，钢筋搭接要牢，挂网时确保有保护层,（5）、喷射细石砼面层喷射砼的强度等级为C20，厚度为80mm，其配合比为水泥：砂：细石：水=1：2：2：0.45；水泥为普通硅酸盐325级，碎石最大粒径不超过...
