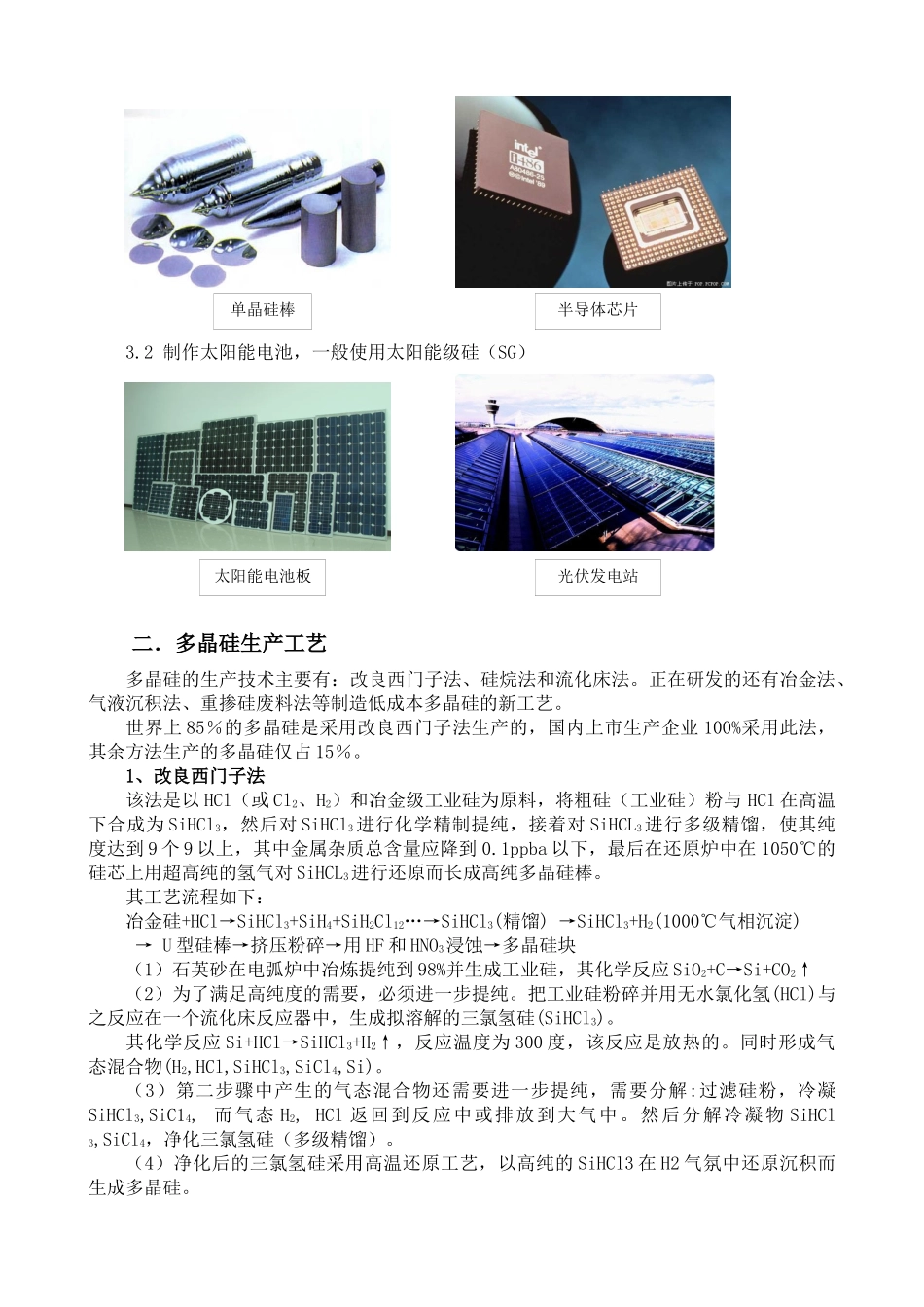

多晶硅产业情况一．多晶硅简介及用途1、多晶硅简介多晶硅：晶体硅的一种，当熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。单晶硅：晶体硅的一种，具有基本完整的点阵结构的晶体，不同的方向具有不同的性质，是一种良好的半导材料。纯度要求达到99.9999％，甚至达到99.9999999％以上。用于制造半导体器件、太阳能电池等。用高纯度的多晶硅在单晶炉内拉制而成。多晶硅与单晶硅的差别：当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。2、多晶硅的分类多晶硅按纯度分类可以分为冶金级（工业硅）、太阳能级、电子级。2.1冶金级硅(MG)：是硅的氧化物在电弧炉中被碳还原而成。一般含Si为90-95%以上，高达99.8%以上。2.2太阳级硅(SG)：纯度介于冶金级硅与电子级硅之间，至今未有明确界定。一般认为含Si在99.99%–99.9999%（4～6个9）。2.3电子级硅(EG):一般要求含Si>99.9999%以上，超高纯达到99.9999999%～99.999999999%（9～11个9)。3.多晶硅的主要用途3.1制作单晶硅，一般需要用高纯度的电子级硅（EG）。单晶硅是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等。多晶硅料多晶硅锭3.2制作太阳能电池，一般使用太阳能级硅（SG）二．多晶硅生产工艺多晶硅的生产技术主要有：改良西门子法、硅烷法和流化床法。正在研发的还有冶金法、气液沉积法、重掺硅废料法等制造低成本多晶硅的新工艺。世界上85％的多晶硅是采用改良西门子法生产的，国内上市生产企业100%采用此法，其余方法生产的多晶硅仅占15％。1、改良西门子法该法是以HCl（或Cl2、H2）和冶金级工业硅为原料，将粗硅（工业硅）粉与HCl在高温下合成为SiHCl3，然后对SiHCl3进行化学精制提纯，接着对SiHCL3进行多级精馏，使其纯度达到9个9以上，其中金属杂质总含量应降到0.1ppba以下，最后在还原炉中在1050℃的硅芯上用超高纯的氢气对SiHCL3进行还原而长成高纯多晶硅棒。其工艺流程如下：冶金硅+HCl→SiHCl3+SiH4+SiH2Cl12…→SiHCl3(精馏)→SiHCl3+H2(1000℃气相沉淀)→U型硅棒→挤压粉碎→用HF和HNO3浸蚀→多晶硅块（1）石英砂在电弧炉中冶炼提纯到98%并生成工业硅，其化学反应SiO2+C→Si+CO2↑（2）为了满足高纯度的需要，必须进一步提纯。把工业硅粉碎并用无水氯化氢(HCl)与之反应在一个流化床反应器中，生成拟溶解的三氯氢硅(SiHCl3)。其化学反应Si+HCl→SiHCl3+H2↑，反应温度为300度，该反应是放热的。同时形成气态混合物(H2,HCl,SiHCl3,SiCl4,Si)。（3）第二步骤中产生的气态混合物还需要进一步提纯，需要分解:过滤硅粉，冷凝SiHCl3,SiC14,而气态H2,HCl返回到反应中或排放到大气中。然后分解冷凝物SiHCl3,SiCl4，净化三氯氢硅（多级精馏）。（4）净化后的三氯氢硅采用高温还原工艺，以高纯的SiHCl3在H2气氛中还原沉积而生成多晶硅。单晶硅棒半导体芯片太阳能电池板光伏发电站其化学反应为：SiHCl3+H2→Si+HCl。多晶硅的反应容器为密封的，用电加热硅池硅棒（直径5-10毫米，长度1.5-2米，数量80根），在1050-1100度在棒上生长多晶硅，直径可达到150-200毫米。这样大约三分之一的三氯氢硅发生反应，并生成多晶硅。剩余部分同H2,HCl,SiHCl3,SiCl4从反应容器中分离。这些混合物进行低温分离，或再利用，或返回到整个反应中。气态混合物的分离是复杂的、耗能量大的，从某种程度上决定了多晶硅的成本和该工艺的竞争力。改良西门子法生产多晶硅的副产品：多晶硅生产过程中将有大量的废水、废液排出，如：生产1000吨多晶硅将有三氯氢硅3500吨、四氯化硅4500吨废液产生，未经处理回收的三氯氢硅和四氯化硅是一种有毒有害液体。对多晶硅副产物三氯氢硅、四氯化硅经过多级精馏提纯等化学处理，可生成白炭黑、氯化钙以及用于光纤预制棒的高纯（6N）四氯化硅。改良西门子法所用设备：氯化氢合成炉，三氯氢硅沸腾床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系统，...
