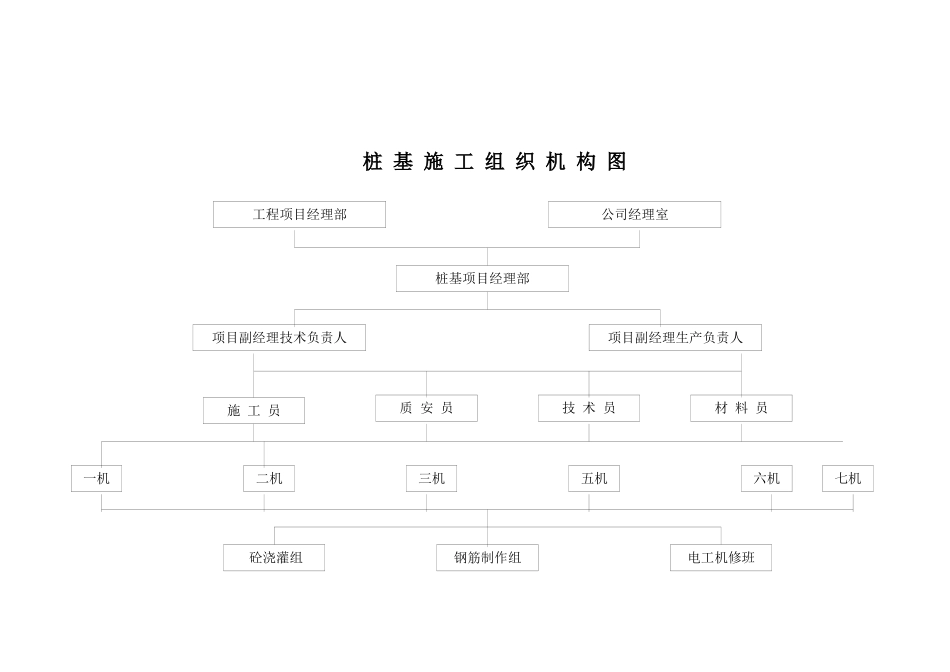

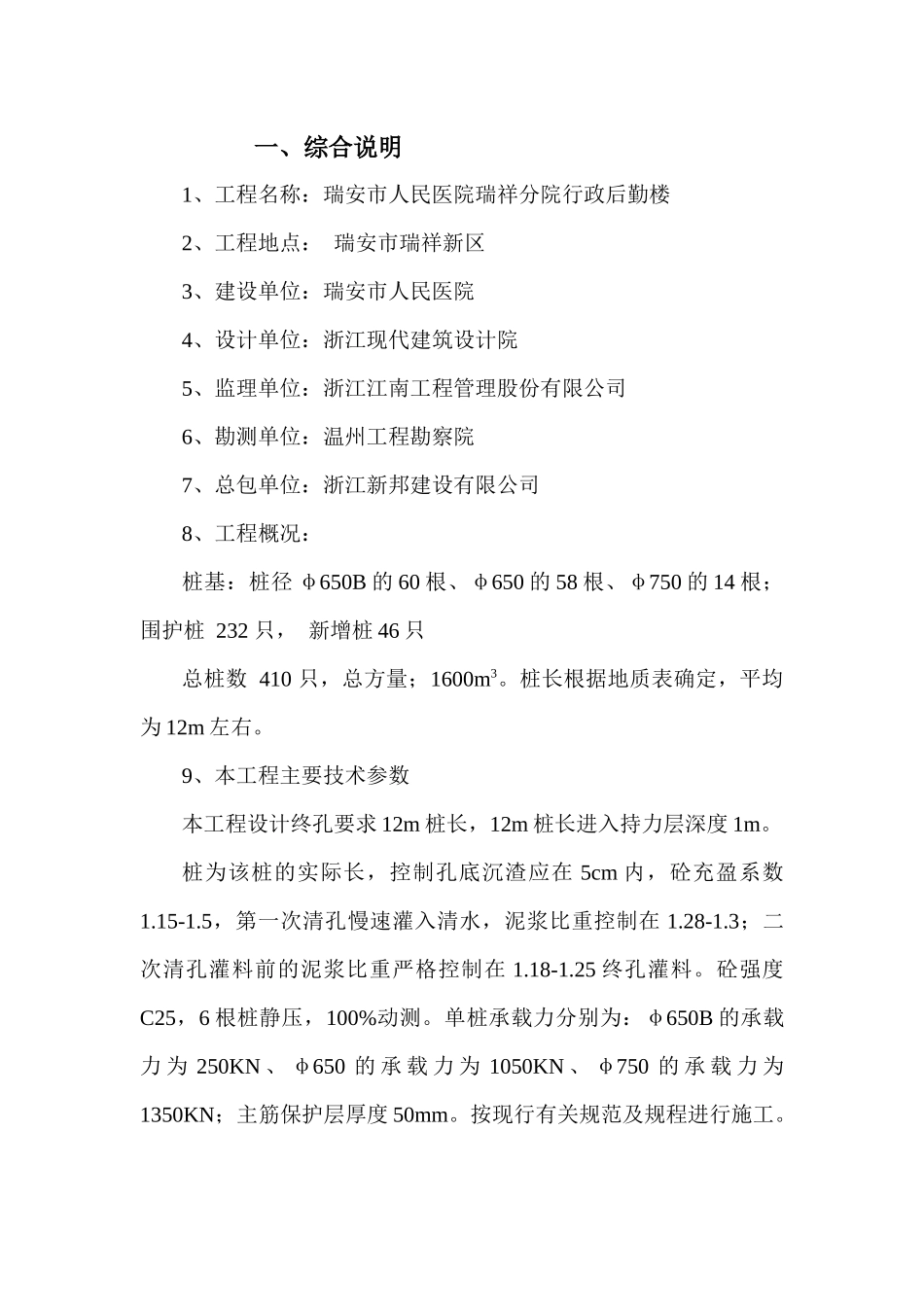

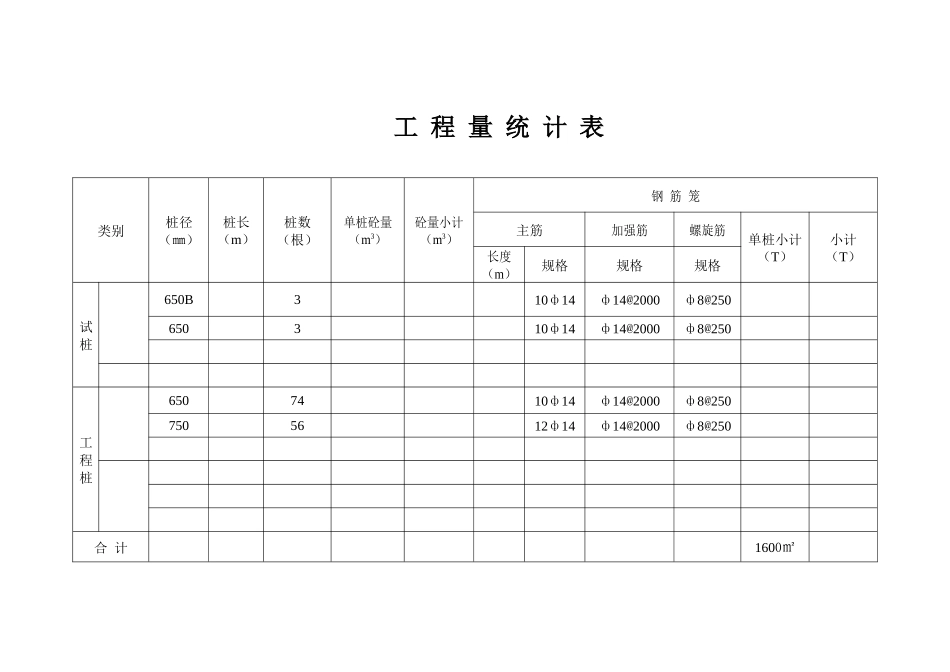

一、综合说明1、工程名称：瑞安市人民医院瑞祥分院行政后勤楼2、工程地点：瑞安市瑞祥新区3、建设单位：瑞安市人民医院4、设计单位：浙江现代建筑设计院5、监理单位：浙江江南工程管理股份有限公司6、勘测单位：温州工程勘察院7、总包单位：浙江新邦建设有限公司8、工程概况：桩基：桩径φ650B的60根、φ650的58根、φ750的14根；围护桩232只，新增桩46只总桩数410只，总方量；1600m3。桩长根据地质表确定，平均为12m左右。9、本工程主要技术参数本工程设计终孔要求12m桩长，12m桩长进入持力层深度1m。桩为该桩的实际长，控制孔底沉渣应在5cm内，砼充盈系数1.15-1.5，第一次清孔慢速灌入清水，泥浆比重控制在1.28-1.3；二次清孔灌料前的泥浆比重严格控制在1.18-1.25终孔灌料。砼强度C25，6根桩静压，100%动测。单桩承载力分别为：φ650B的承载力为250KN、φ650的承载力为1050KN、φ750的承载力为1350KN；主筋保护层厚度50mm。按现行有关规范及规程进行施工。工程量统计表类别桩径（㎜）桩长（m）桩数（根）单桩砼量（m3）砼量小计（m3）钢筋笼主筋加强筋螺旋筋单桩小计（T）小计（T）长度（m）规格规格规格试桩650B310ф14ф14@2000ф8@250650310ф14ф14@2000ф8@250工程桩6507410ф14ф14@2000ф8@2507505612ф14ф14@2000ф8@250合计1600㎡桩基施工组织机构图桩基项目经理部公司经理室工程项目经理部项目副经理技术负责人项目副经理生产负责人质安员技术员材料员砼浇灌组钢筋制作组电工机修班施工员二机三机五机六机一机七机二、地质条件根据温州工程勘察院提供的《岩土报告》显示，其它层情况见下表：三、管理目标（一）质量目标严格按设计图纸和有关技术规范施工,确保本工程施工质量合格。（二）安全文明生产目标严格按安全文明施工方案及安全文明施工有关规范组织施工，杜绝重大安全事故，创标化工地。（三）工期目标科学组织，确保合同工期100个施工日历天完成整个桩基工程量，含试桩工期，力争提前。四、施工总平面布置施工平面布置按省有关规定进行布置。（一）临时设施考虑本工程施工地较为狭窄，因此办公室、门卫室、临时仓库及钢筋棚设在工地内，工人生活设施及食堂靠宿舍后边，请参平面布置。（二）施工现场施工情况1、本工程成孔后，采用商品砼进行输送到孔内灌注成桩。2、钢筋笼制作和焊接在现场实地加工安装。3、泥浆外运采用汽车外运，有利于施工。（三）施工用水施工用水采用山体地表水，设置2个清水池。施工现场布置φ60分管接至各泥浆池。（四）施工用电计划表如下：序号机械名称功率（KW）数量（台）功率合计备注1钻机（冲击）4562702BXT-65F电焊机113333泥浆泵3DNL2261324回浆泵7.56455切割机1.211.26排水泵141147大灯1000110008照明灯1.0066用电变压器要求业主提供310KW一台。总用电量按下式计算Σ1P=1.05×（K1K1+ΣP2×K2）COSψP为总用电容量KW；P1为电动机额定功率270KWP2为电焊机额定功率33KWCOSψ取0.80；K1取0.5；K2取0.5303P=1.05×（0.5+0.5×110）=266.610.8经计算P266.61KW,注专用冲击钻使用，整个工程配电用量约900KW要求。（五）、泥浆生产系本工程拟进6台工程钻机，泥浆生量大，生产废浆量多，需及时运至场外，安排一个容量600m3储浆池，其余六台灌浆分池分别挖6个，5.0×3.0×1.5的循环池以及场地依法桩机计划6个工作面，分布6条泥浆主沟，宽深为0.8×0.7m，全部成型布置情况参见施工总平面布置图。（六）、临时用电专项布置图中：1、工作接地；2、电气设备外露导电部分；3、保护零线重复接地L1、2、3为三相线，N工作零线，PE为保护零线。五、施工部署划分如下几项内容：一、施工场地平整，道路畅通，水电安装完毕。二、施工场地平面布置，放样复核、核对。三、桩位放样以及护筒口土方开挖。四、桩机进场、管理人员进场、员工进场。五、工程量月计划安排。六、桩位施工进度计划状态变化调度。七、桩位开孔、定界、终孔控制。八、水下砼成桩质量控制。九、下道工序继续进行。六、桩基施工方案桩基施工方案（一）1、根据设计及桩基规范要求，结合我公司类似工作经验，结合本工程1—1、3—3的土质，拟采用的施工方案如下：首先投入二台YKC-37桩...
