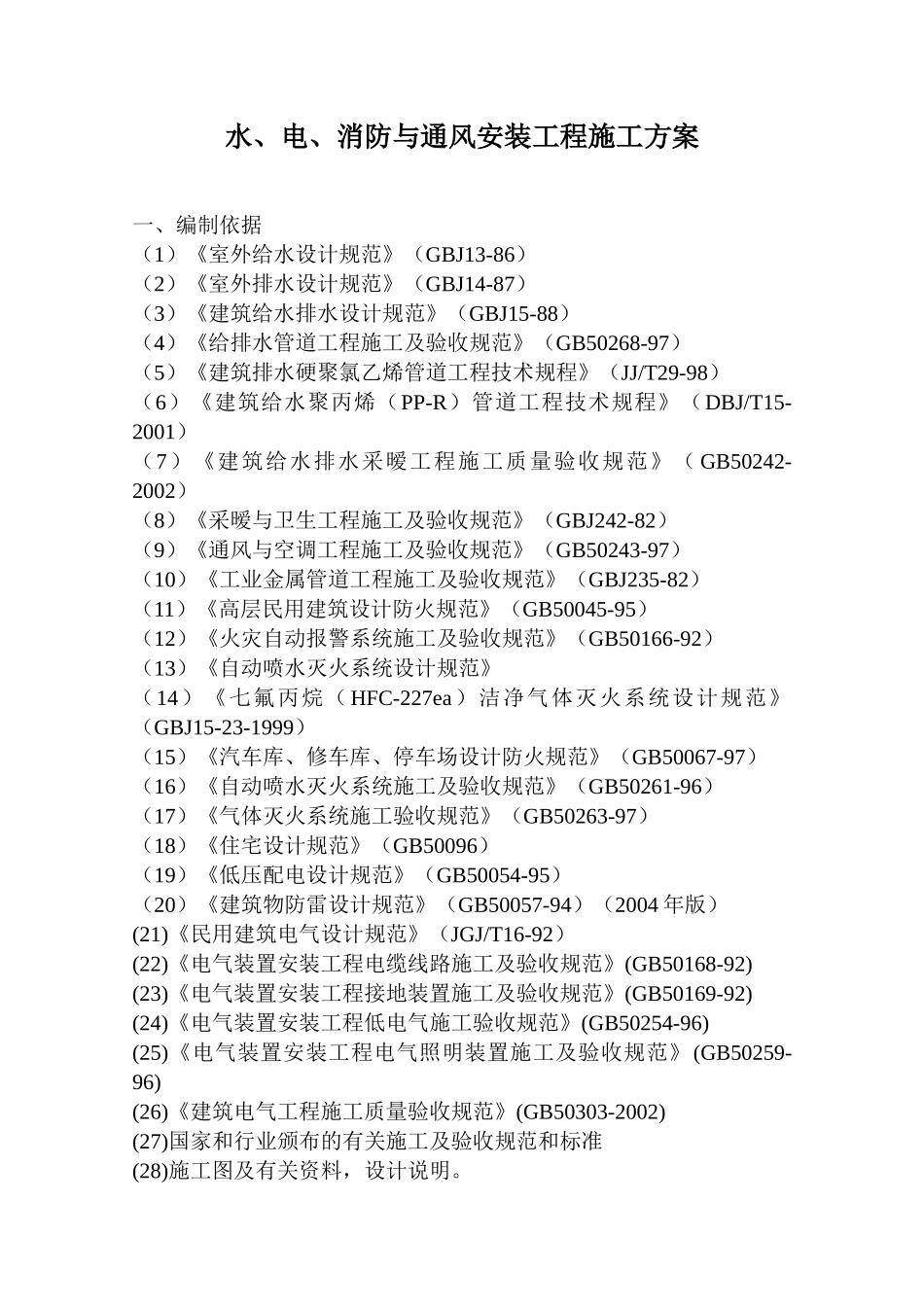

水、电、消防与通风安装工程施工方案一、编制依据（1）《室外给水设计规范》（GBJ13-86）（2）《室外排水设计规范》（GBJ14-87）（3）《建筑给水排水设计规范》（GBJ15-88）（4）《给排水管道工程施工及验收规范》（GB50268-97）（5）《建筑排水硬聚氯乙烯管道工程技术规程》（JJ/T29-98）（6）《建筑给水聚丙烯（PP-R）管道工程技术规程》（DBJ/T15-2001）（7）《建筑给水排水采暧工程施工质量验收规范》（GB50242-2002）（8）《采暧与卫生工程施工及验收规范》（GBJ242-82）（9）《通风与空调工程施工及验收规范》（GB50243-97）（10）《工业金属管道工程施工及验收规范》（GBJ235-82）（11）《高层民用建筑设计防火规范》（GB50045-95）（12）《火灾自动报警系统施工及验收规范》（GB50166-92）（13）《自动喷水灭火系统设计规范》（14）《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》（GBJ15-23-1999）（15）《汽车库、修车库、停车场设计防火规范》（GB50067-97）（16）《自动喷水灭火系统施工及验收规范》（GB50261-96）（17）《气体灭火系统施工验收规范》（GB50263-97）（18）《住宅设计规范》（GB50096）（19）《低压配电设计规范》（GB50054-95）（20）《建筑物防雷设计规范》（GB50057-94）（2004年版）(21)《民用建筑电气设计规范》（JGJ/T16-92）(22)《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)(23)《电气装置安装工程接地装置施工及验收规范》(GB50169-92)(24)《电气装置安装工程低电气施工验收规范》(GB50254-96)(25)《电气装置安装工程电气照明装置施工及验收规范》(GB50259-96)(26)《建筑电气工程施工质量验收规范》(GB50303-2002)(27)国家和行业颁布的有关施工及验收规范和标准(28)施工图及有关资料，设计说明。二、工程概况本工程位于东莞市常平镇常朗公路旁，是一个住宅、车库为一体的住宅小区。由茂名市茂南建安集团有限公司兴建，湖南省建筑设计院设计。本工程附楼商场三层，主楼为12层，建筑高度为33.35米，构筑高度为41.85米，建筑占地面积为793.5㎡，总建筑面积为7831.6㎡。2.1给排水系统工程1、给水以城市自来水作为本工程的水源，两路DN150，进水集中泵房设在一期1#地下室，提供整个小区的室内消防及加压生活给水，生活与消防加压系统完全独立分开设置，小区设计最高日用水量为980d，最大时用水量为102m3/h，建筑物分为两个供水区，1区（J1）为1至4层，由市政水压直接供水；2区（J2）为5层至顶层，2区（J2）为变频给水设备供水。2、给水管采用聚丙烯（PPR）给水管，管道安装应符合规范要求。给水管穿越行车路面部位，须穿钢管保护，钢管管径比水管管径大一号。3、室内生活给水管道，其横管安装时宜有0.002～0.005的坡度坡向泄水装置。4、给水立管有3个或3个以上配水点的始端，均应安装可拆装的连接管件。5、所有阀门的压力，用在配水管网时采用DN=1.0MPa，用在输水管道，水泵房的阀门应大于输水管道的最大工作压力。DN≥50者，采用闸阀，DN＜50者采用截止闸。水泵出水压力P＞0.5MPa的出水管应采用消声止回阀或缓闭止回阀，6、热水，各用户采用燃气热水器分散制备供应及预留电热水器电源，燃气热水器的选型及安装由业主自定。7、排水，本工程排水系统为雨、污水分流制，污废水全部为生活污水，排放量约为784m3/h。粪便污水经化粪池处理，雨水经收集后排至市政雨水管网。8、消防。本建筑设有室内消火栓系统，湿式自动喷水灭火系统，室外消火栓系统以及手提式磷酸铵盐灭火器等辅助灭火设施。气体灭火系统，柴油发电机房、日用油箱间采用无管网七氟丙烷自动灭火装置，值班房及每处消火栓附近等部位设置手提式磷酸铵盐灭火器。9、排水管道基础一般采用混凝土基础，做法参照国标S222（P30-6）10、室外排水管道在检查井中采用流槽连接，其衔接方法原则上采用管顶平接。当检杳井的进出管管径相等时，所注标高为检查井中心流槽底面标高，当进出管管径不同时，则所注标高分别为进出水管口的内底面标高；排水支管接入检查井时，如支管有300～1000毫米跌水，可不用流槽现时直接跌水接入，如无跌水时，则应用流槽相接。11、雨水检查井方形为600×6...
