环东干道七含京津塘高速跨线桥项目管理规划VIP免费

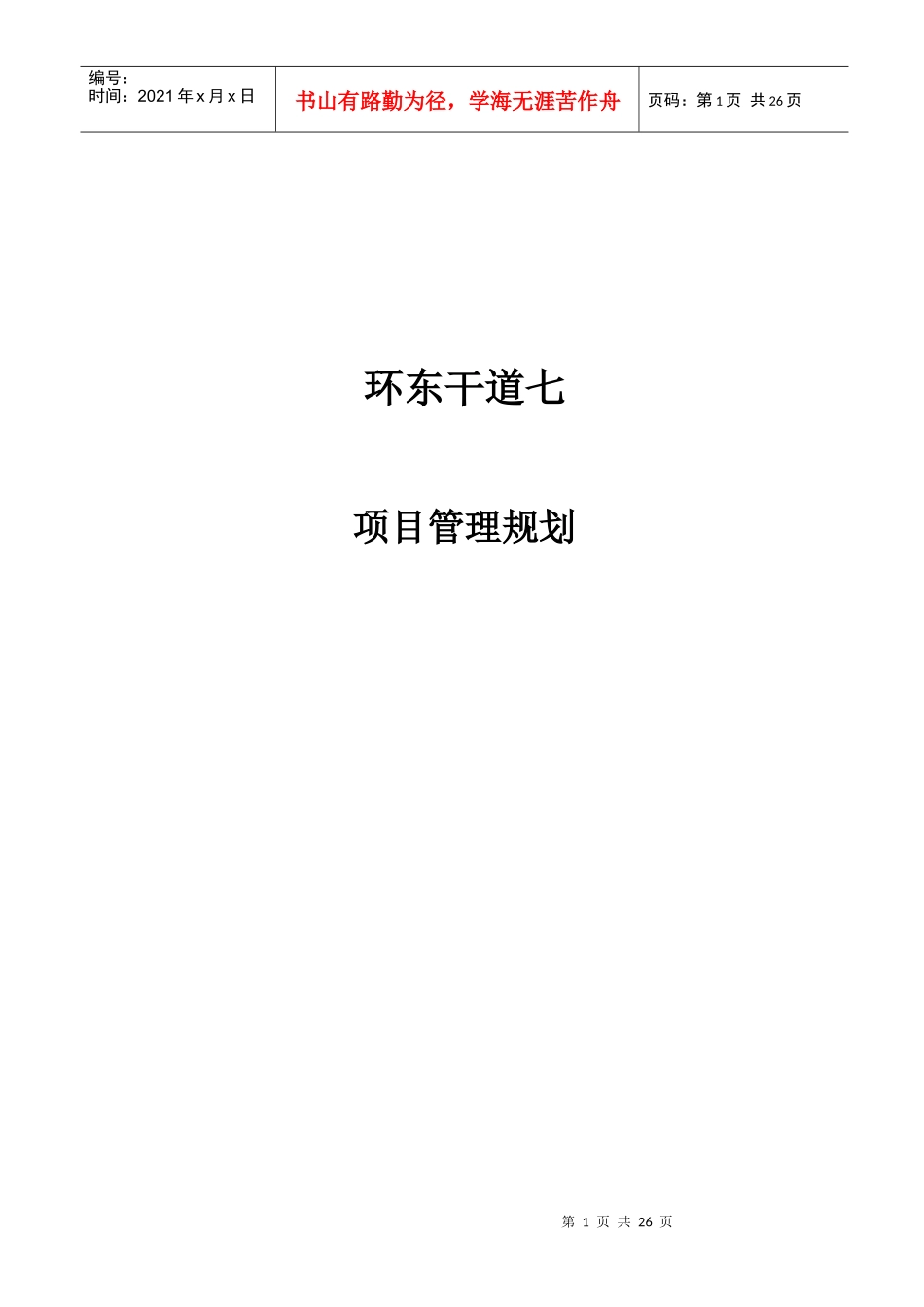

环东干道七含京津塘高速跨线桥项目管理规划_第1页
1/26

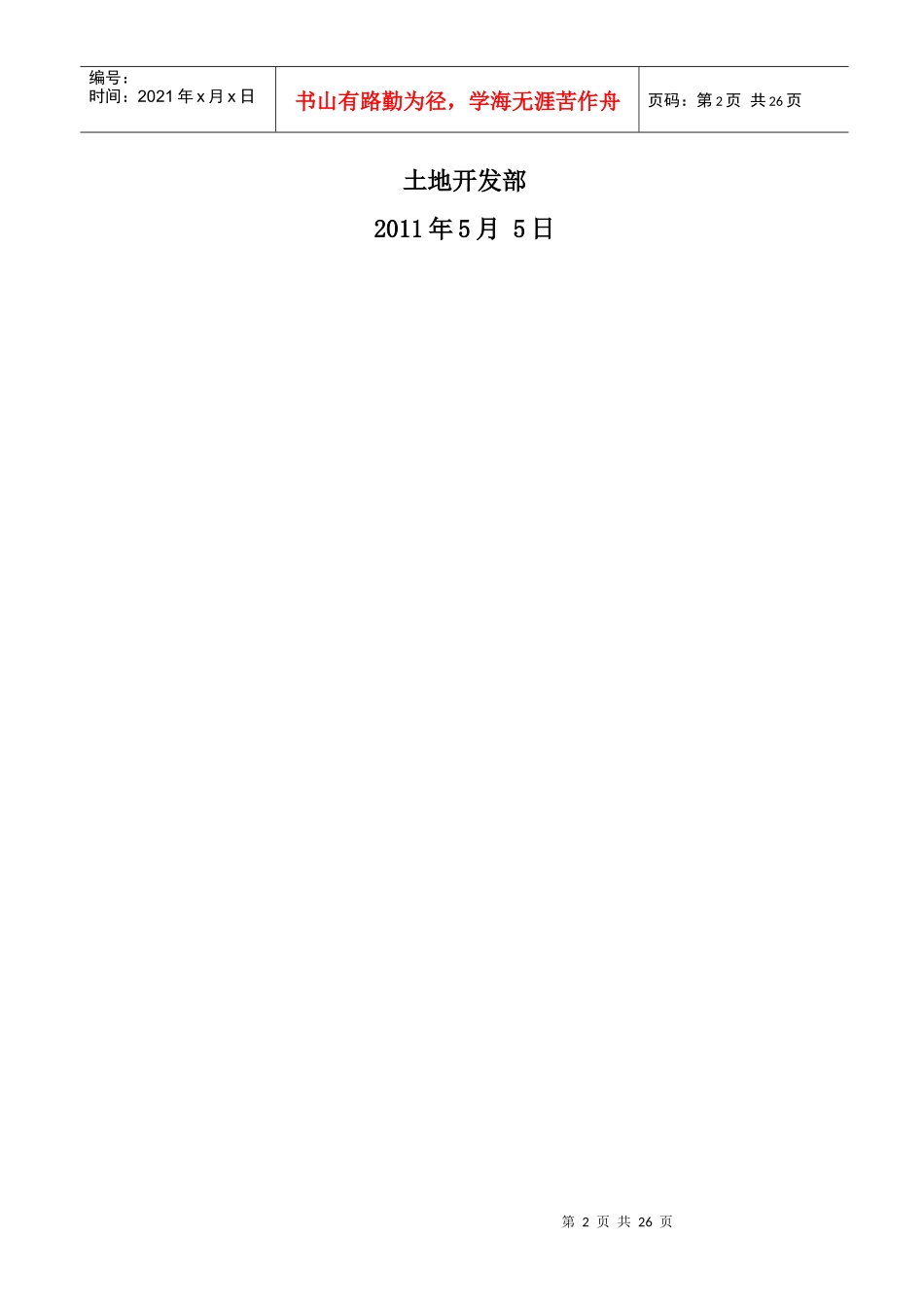

环东干道七含京津塘高速跨线桥项目管理规划_第2页
2/26

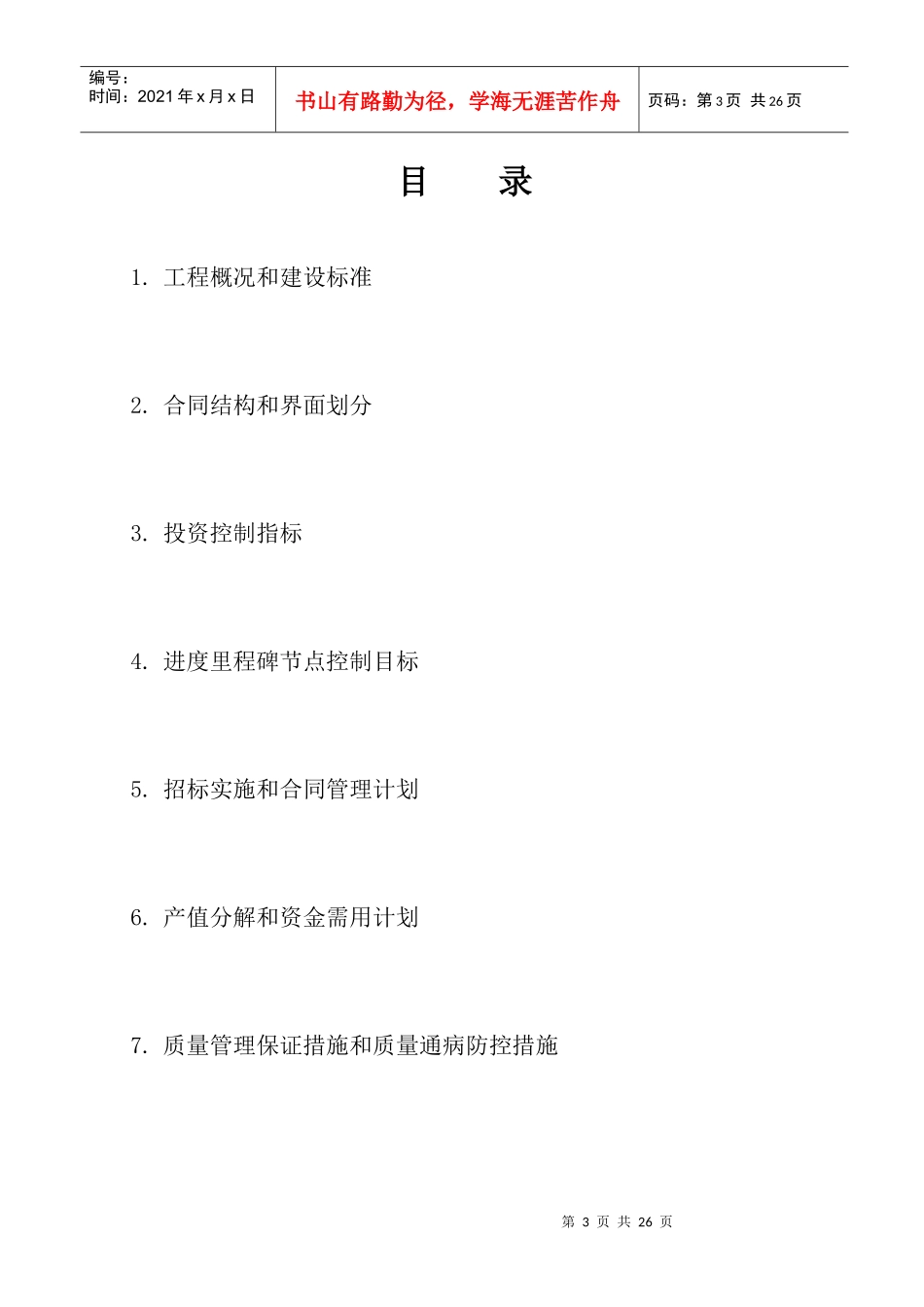

环东干道七含京津塘高速跨线桥项目管理规划_第3页
3/26
第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共26页环东干道七项目管理规划第2页共26页第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共26页土地开发部2011年5月5日第3页共26页第2页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共26页目录1.工程概况和建设标准2.合同结构和界面划分3.投资控制指标4.进度里程碑节点控制目标5.招标实施和合同管理计划6.产值分解和资金需用计划7.质量管理保证措施和质量通病防控措施第4页共26页第3页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共26页8.通盘实施工作清单9.难点分析和预控措施第5页共26页第4页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共26页一、工程概况和建设标准1.1工程概况环东干道七工程位于天津航空产业区八平方地块内,路线起于空港经济区二期纬九路以南165m,连续上跨纬十路、袁家河、京津塘高速公路、规划河道、环东干道一后,在环东干道二以北约189米处接至地面后,与环东干道二、湖北路、津北路、湖南路平交,终点结束于津滨高速公路以北约395m。道路全长约2.3公里,规划为城市主干路,是一条集区域主干交通及过境交通为一体的重要道路。环东干道七道路线位现状地势较为平坦,标高介于1.7m~2.4m之间,平均标高为2.2m左右。由北至南约2300m,沿线多为需拆迁房屋及耕地,并跨越现状袁家河。1.2断面设计环东干道七规划为城市主干道,其规划红线宽度为80米。断面布置为:12m(绿化带)-3m(人行道)-3m(非机动车道)-3m(绿化带)-15m(车行道)-8m(中央分隔带)-15m(车行道)-3m(绿化带)-3m(非机动车道)-3m(人行道)-12m(绿化带)。路拱横坡采用1.5%(坡向道路外侧)。第6页共26页第5页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共26页人行道采用1%坡向道路内侧。道路标准横断面图上跨京津塘分离式立交引路段横断面图1.3设计标准和标准做法1.3.1机动车道路面结构:结构材料参数计算弯沉Ls(1/100mm)20°C抗压模量(Mpa)4cm细粒式沥青砼140018.96cm中粒式沥青砼120020.48cm粗粒式沥青砼100022.918cm水泥稳定碎石150026.618cm水泥稳定碎石145048.518cm石灰粉煤灰土750133.9结构层总厚度72cm。1.3.2机动车道路基结构1.一般路基处理第7页共26页第6页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共26页路面结构下面依次设置:40cm碎石垫层+40cm石灰土(8%);同时碎石垫层底部铺设1层土工格栅,反包裹锚固长度为2m。碎石垫层下的路基形成向两侧倾斜1.5%的路拱,使碎石层内的水排向两侧,避免影响路基。2.低填路段路基处理对于路基填土高度小于路基高度路段(路面标高-0.72m-清表后地面高程<80cm),超挖至路床底下80cm后进行60cm戗灰(5%)处理,分两步施做,其中30cm戗灰(路拌)+30cm戗灰(原槽翻拌),其上按路床处理方式施做。30cm原槽戗灰后路基压实度应达到90%,30cm路拌戗灰后路基压实度应达到94%,路床压实度应达到96%。3.水塘、沟渠段的路基处理:打坝、抽水、清淤至原状土后,于路基范围内满铺1层土工格栅,土工格栅反包裹锚固长度为2m;其上分层回填0.8m厚混渣作为承托层,混渣每侧须宽出下坡脚0.5m;然后采用5%石灰土分层填筑至路床底部标高;以上作法同一般路段。4.新老路基加宽搭茬处理对原地面进行清表、整平场地,并进行降排水处理;然后于路基下坡脚以外0.5m的范围内满铺一层土工格栅并反包裹锚固2.0m,其上回填0.5m山皮土。然后采用5%石灰土分层填筑至路床底部标高;以上作法同一般路段。沿老路基边坡开蹬搭茬:每级蹬宽1.0m,蹬高0.6m;设置3%横坡度(朝向老路基),并于开蹬处沿纵向铺设2.0m宽土工格栅。5.构造物背后路基处理本工程有1处分离式立交。填土高度按照4.5m控制,4.5m以上的设计为桥梁,4.5m以下的设计为挡墙形式。桥头两侧地基处理根据地质条件、填土高度和施工周期,采用高压旋喷桩处理,桩径0.6m,桩间距1.6m~1.8m,三角形布置。桥头每侧路基处理长度一般...
