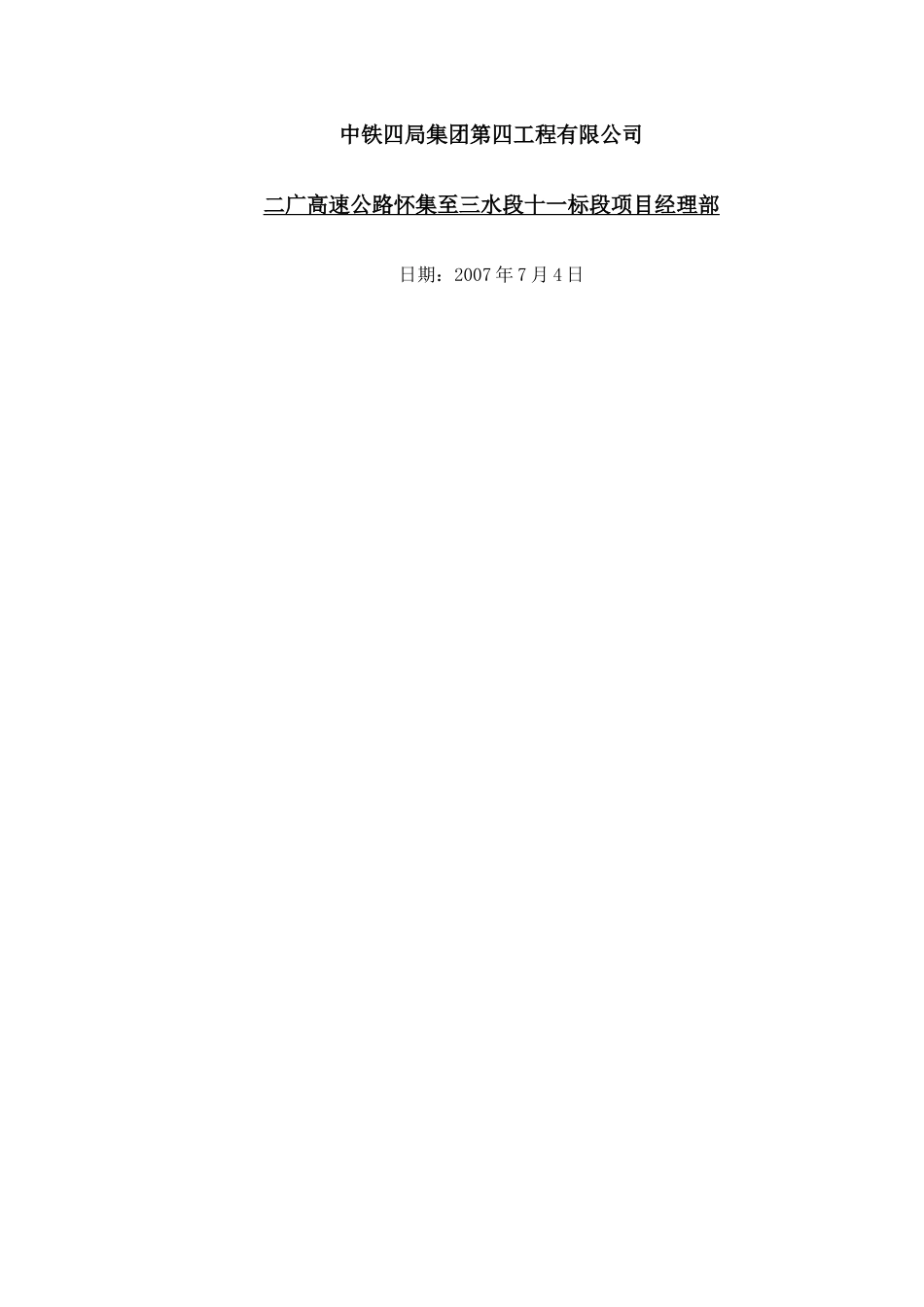

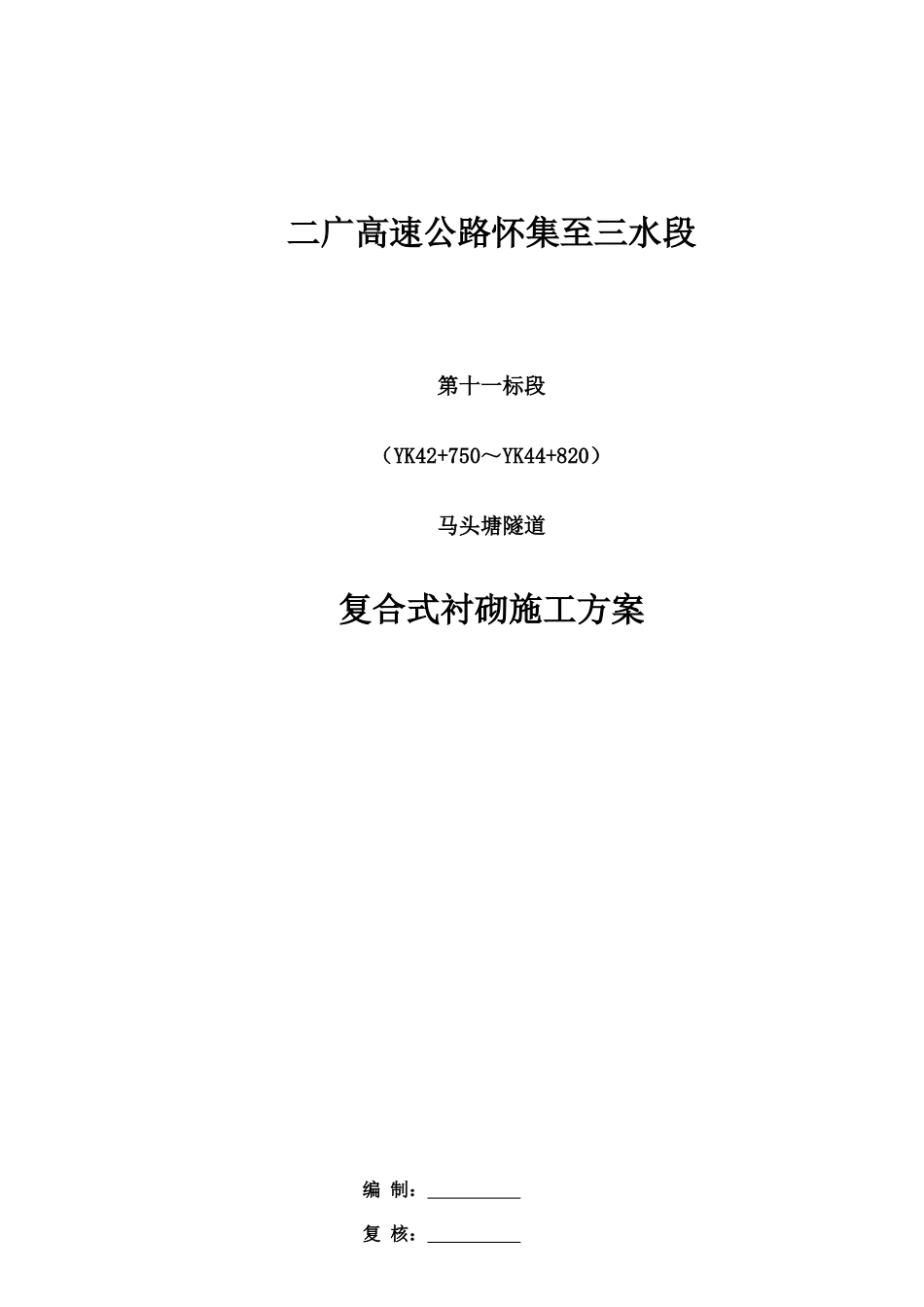

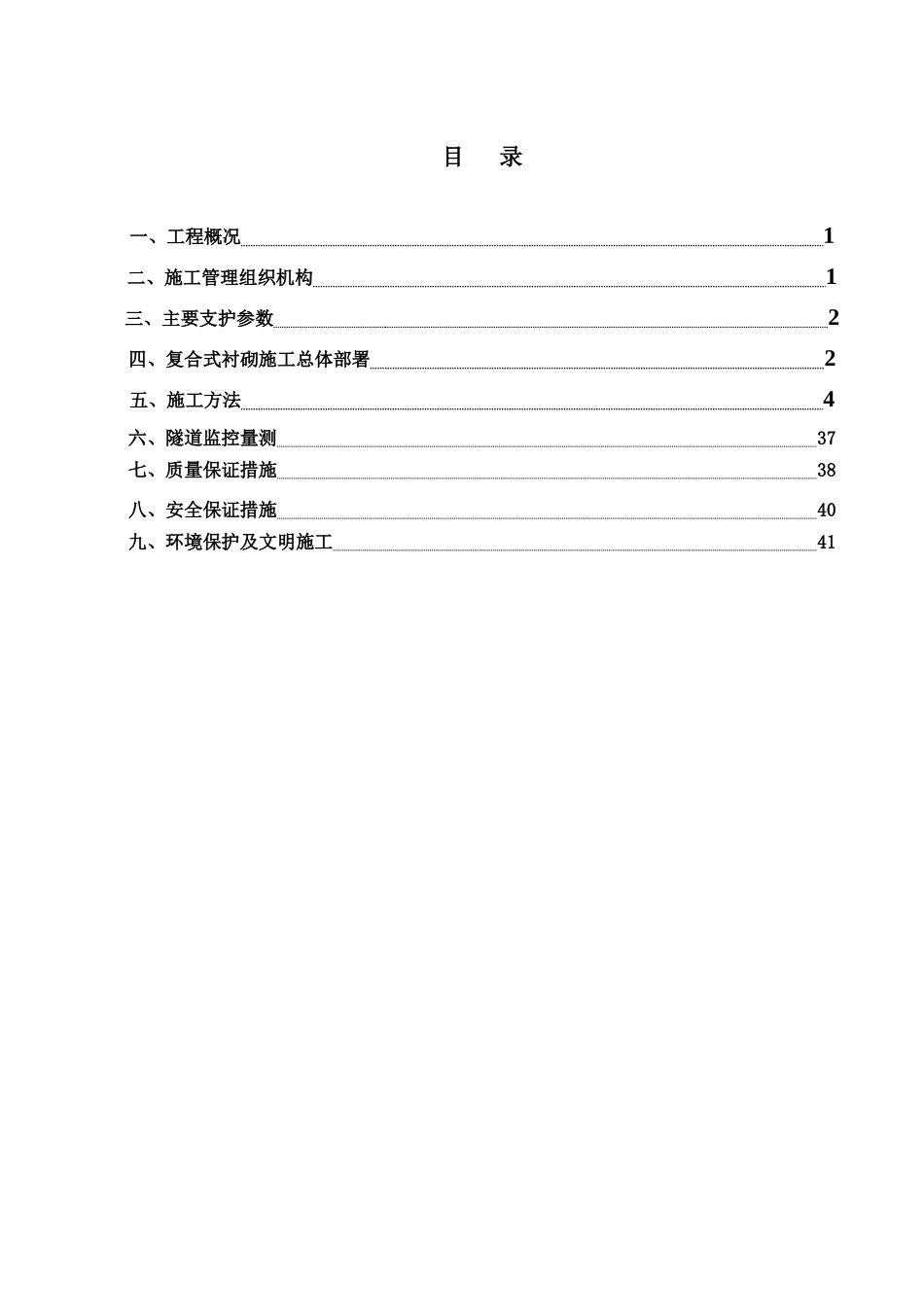

二广高速公路怀集至三水段第十一标段（YK42+750～YK44+820）马头塘隧道复合式衬砌施工方案编制：复核：中铁四局集团第四工程有限公司二广高速公路怀集至三水段十一标段项目经理部日期：2007年7月4日目录一、工程概况1二、施工管理组织机构1三、主要支护参数2四、复合式衬砌施工总体部署2五、施工方法4六、隧道监控量测37七、质量保证措施38八、安全保证措施40九、环境保护及文明施工41隧道作业1队：杨强隧道作业2队：何忠一、工程概况马头塘隧道复合式衬砌施工主要有初期支护（锚+网+喷）和二次衬砌根据围岩级别不同分别采用钢筋混凝土或素混凝土衬砌。复合式衬砌结构设计，根据围岩类别、工程地质水文地质条件、地形及埋置深度、结构跨度及施工方法等采用工程类比法为主确定。其中IV、V级围岩结合理论计算进行设计，洞口段考虑结构加强。本合同段内马头塘隧道设置的复合式衬砌结构主要有：V级围岩浅埋、偏压等加强段（S5a），V级围岩深埋段衬砌（S5b），IV级围岩浅埋、偏压等加强段（S4a），IV级围岩深埋段衬砌（S4b），III级围岩衬砌（S3）五种。二、施工管理组织机构施工管理组织机构如图1所示图1施工管理组织机构图注：隧道工程师——刘光才三、主要支护参数：如表1所示表1复合式衬砌主要支护参数表衬砌类型围岩级别初期支护二次衬砌辅助施工锚杆钢筋网喷射混凝土钢拱架项目经理：刘俊项目副经理：吕成志总工程师：张奎、宋斌工程技术部（钮小祥）安全质量部（陆国清）物资设备部（杨永平）财务部（谢海斌工地试验室（周宝玉）综合办公室（郑允灿）计划合同部（郑晓东）S5aV级浅埋、偏压D25注浆锚杆L=4m（纵）65×100（环）Φ8钢筋网片20×20cm(双层)C20喷射砼厚28cm（含仰拱）22a工字钢间距65cm（含仰拱）拱墙及仰拱60cm（C25钢筋砼）超前管棚或小导管S5bV级深埋D25注浆锚杆L=4m（纵）75×100（环）Φ8钢筋网片20×20cm(双层)C20喷射砼厚26cm（含仰拱）20b工字钢间距75cm（含仰拱）拱墙及仰拱60cm（C25钢筋砼）超前小导管S4aIV级浅埋、偏压D25注浆锚杆L=3.5m（纵）75×120（环）Φ6.5钢筋网片20×20cmC20喷射砼厚22cm16×16格栅钢架间距75cm拱墙及仰拱50cm（C25钢筋砼）超前小导管S4bIV级深埋D25注浆锚杆L=3.5m（纵）100×120（环）Φ6.5钢筋网片20×20cmC20喷射砼厚22cm16×16格栅钢架间距100cm拱墙及仰拱50cm（C25钢筋砼）超前小导管S3III级Φ22药卷锚杆L=3.0m（纵）120×120（环）Φ6.5钢筋网片20×20cmC20喷射砼厚12cm拱墙45cm（C25素砼）SC3车通III级Φ22药卷锚杆L=2.0m（纵）120×120（环）Φ6.5钢筋网片20×20cm（拱部）C20喷射砼厚8cm拱墙25cm（C25素砼）人通1#IV级Φ22药卷锚杆L=2.0m（纵）120×120（环）Φ6.5钢筋网片20×20cm（拱部）C20喷射砼厚8cm拱墙25cm（C25素砼）2#Ⅲ级Φ22药卷锚杆L=2.0m（纵）120×120（环）C20喷射砼厚5cm拱墙25cm（C25素砼）四、复合式衬砌施工总体部署1、主要人员、机械设备用量配置1.1、主要人员配置计划1）、初期支护每一循环施工主要人员配置计划如表2所示。表2主要人员配置计划表人员工种人员配置备注司机4材料运输测量工4测量控制技术管理人员6协调与技术管理锚杆施作10锚杆制作与安装网片施工10网片制作与安装钢拱架制安10拱架制作与安装喷射混凝土8喷射混凝土施工其他人员10协助各工种作业2）二次衬砌每一循环施工主要人员配置计划见表3。表3主要人员配置计划表人员工种人员配置备注司机6材料及混凝土运输测量工4测量控制技术管理人员6协调及技术管理防水层6防水层施工衬砌钢筋6钢筋制作与安装混凝土模板8模板维护与就位混凝土浇筑20混凝土浇筑混凝土养护2混凝土养护其他人员10协助各工种作业1.2主要机械设备配置计划复合式衬砌，每循环主要配备的机械、设备见表4。表4主要机械、设备配置表序号机械名称规格、型号单位数量状态备注1挖掘机PC200台1良好辅助施工2装载机50台2良好上料及配合施工3发电机200KW组2良好备用电源4拌和站HZS-50台1良好电子自动计量，强制式5弯曲机液压冷弯机台2良好拱架制作6空压机20m3台3良好供高压风7手风钻YT28台23良好锚杆，小导管造孔8潜孔钻100B台2良好管棚钻孔9注浆设备套2良好制浆和小导管及管...
