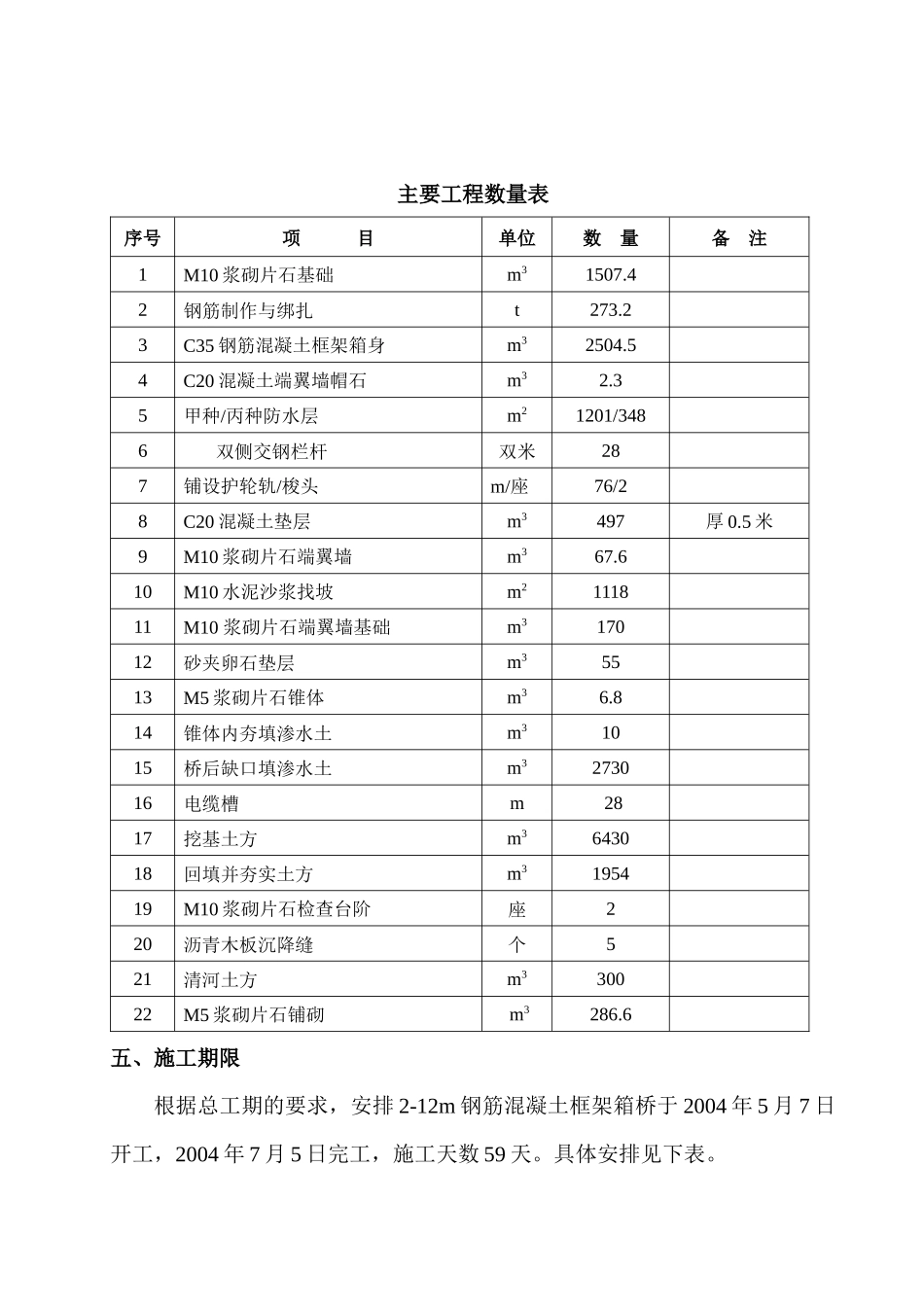

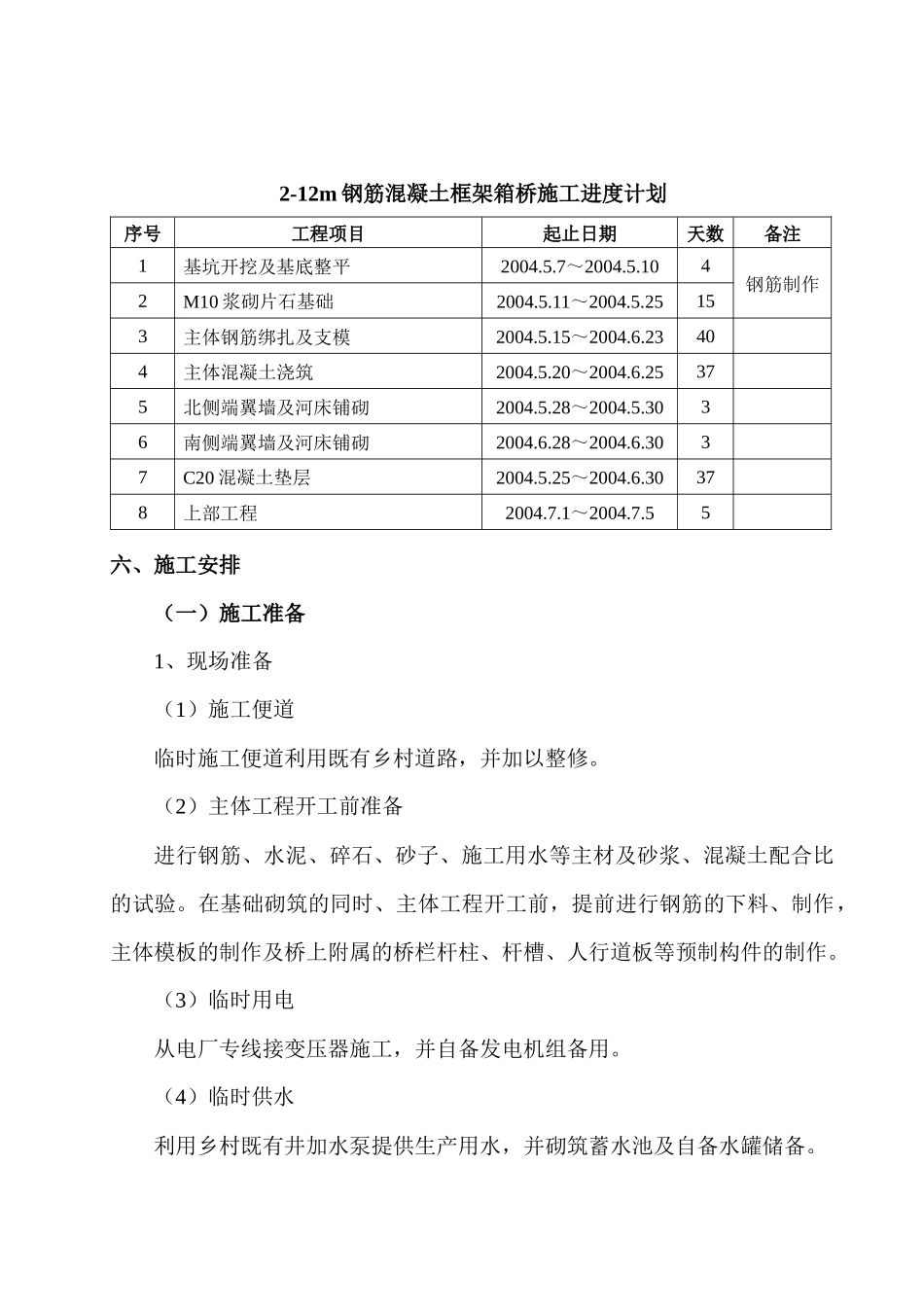

各种涵洞施工方案一、编制依据1、内蒙古华电卓资电厂铁路专用线DK2-12m钢筋混凝土框架箱桥施工设计文件和施工设计图纸。2、现场调查资料。3、国家及铁道部现行的有关法律、法规、设计和施工规范、验收标准。二、编制原则1、科学、合理地组织施工。2、采用先进的施工工艺和机械设备，提高劳动生产率，确保工期。3、坚持程序化施工和标准化作业，实现质量、安全目标，确保文明施工。三、工程概况卓资电厂4×200MW空冷机组新建工程铁路专用线位于内蒙古乌兰察布盟卓资县卓镇工业区,铁路专用线自京包线姑家堡站接轨，向东北方向引出，从拟建的卓资电厂西北端引入厂区。工程内容包括改造京包线姑家堡站场9.57铺轨公里，新建电厂铁路专用线2.16铺轨公里以及相关工程。2-12m钢筋混凝土框架箱桥位于姑家堡站场京包线里程DK557+256，桥身与线路斜交，交角为75°，采用钢筋混凝土框架结构。本桥为排洪桥。四、主要工程数量（见下表）主要工程数量表序号项目单位数量备注1M10浆砌片石基础m31507.42钢筋制作与绑扎t273.23C35钢筋混凝土框架箱身m32504.54C20混凝土端翼墙帽石m32.35甲种/丙种防水层m21201/3486双侧交钢栏杆双米287铺设护轮轨/梭头m/座76/28C20混凝土垫层m3497厚0.5米9M10浆砌片石端翼墙m367.610M10水泥沙浆找坡m2111811M10浆砌片石端翼墙基础m317012砂夹卵石垫层m35513M5浆砌片石锥体m36.814锥体内夯填渗水土m31015桥后缺口填渗水土m3273016电缆槽m2817挖基土方m3643018回填并夯实土方m3195419M10浆砌片石检查台阶座220沥青木板沉降缝个521清河土方m330022M5浆砌片石铺砌m3286.6五、施工期限根据总工期的要求，安排2-12m钢筋混凝土框架箱桥于2004年5月7日开工，2004年7月5日完工，施工天数59天。具体安排见下表。2-12m钢筋混凝土框架箱桥施工进度计划序号工程项目起止日期天数备注1基坑开挖及基底整平2004.5.7～2004.5.104钢筋制作2M10浆砌片石基础2004.5.11～2004.5.25153主体钢筋绑扎及支模2004.5.15～2004.6.23404主体混凝土浇筑2004.5.20～2004.6.25375北侧端翼墙及河床铺砌2004.5.28～2004.5.3036南侧端翼墙及河床铺砌2004.6.28～2004.6.3037C20混凝土垫层2004.5.25～2004.6.30378上部工程2004.7.1～2004.7.55六、施工安排（一）施工准备1、现场准备（1）施工便道临时施工便道利用既有乡村道路，并加以整修。（2）主体工程开工前准备进行钢筋、水泥、碎石、砂子、施工用水等主材及砂浆、混凝土配合比的试验。在基础砌筑的同时、主体工程开工前，提前进行钢筋的下料、制作，主体模板的制作及桥上附属的桥栏杆柱、杆槽、人行道板等预制构件的制作。（3）临时用电从电厂专线接变压器施工，并自备发电机组备用。（4）临时供水利用乡村既有井加水泵提供生产用水，并砌筑蓄水池及自备水罐储备。（5）临时场地在施工现场附近地势平坦处搭建供工人休息的临时帐篷及施工场地。2、技术准备（1）阅读设计图纸及设计资料，掌握本桥的各项技术标准、数量及做法，编制施工方案，合理安排施工工期。（2）提材料数量及进场计划。（3）施工前进行基线及高程复测，根据施工进度适时对施工人员进行施工技术交底。3、资源准备（1）材料按进场计划及工程进度分批提前供应，并储备一定数量。（2）对投入的施工机械进行开工前检查，保养和维修，以确保机械性能良好。（二）施工总体安排复测基线及高程后开挖基坑。基坑土方采用挖掘机开挖，自卸车运弃。机械开挖至距设计基底标高30cm左右采用人力开挖及整平。基坑挖至设计标高并经监理验槽合格，砌筑浆砌片石基础。砌筑基础的同时进行主体钢筋的制作。基础分节砌筑完毕检验合格后，进行主体钢筋混凝土工程的施工。主体钢筋混凝土施工以沉降缝为分界点，自北向南、自东向西分十次浇筑，每次浇筑一孔。钢筋的绑扎提前模形安装，第一节浇筑完毕后形成平行流水作业。第一节砼达到一定强度后，进行北侧端翼墙及河床铺砌的施工，南侧待钢筋砼墙身全部施工完毕后施工。主体混凝土达到一定强度，进行底板混凝土垫层的施工。主体框架及端翼墙均达到设计强度后，安排上部工程施工，随路基工程进度回填两侧缺口土方。（三）施工方法及工艺1、基础基坑土方采用挖...
