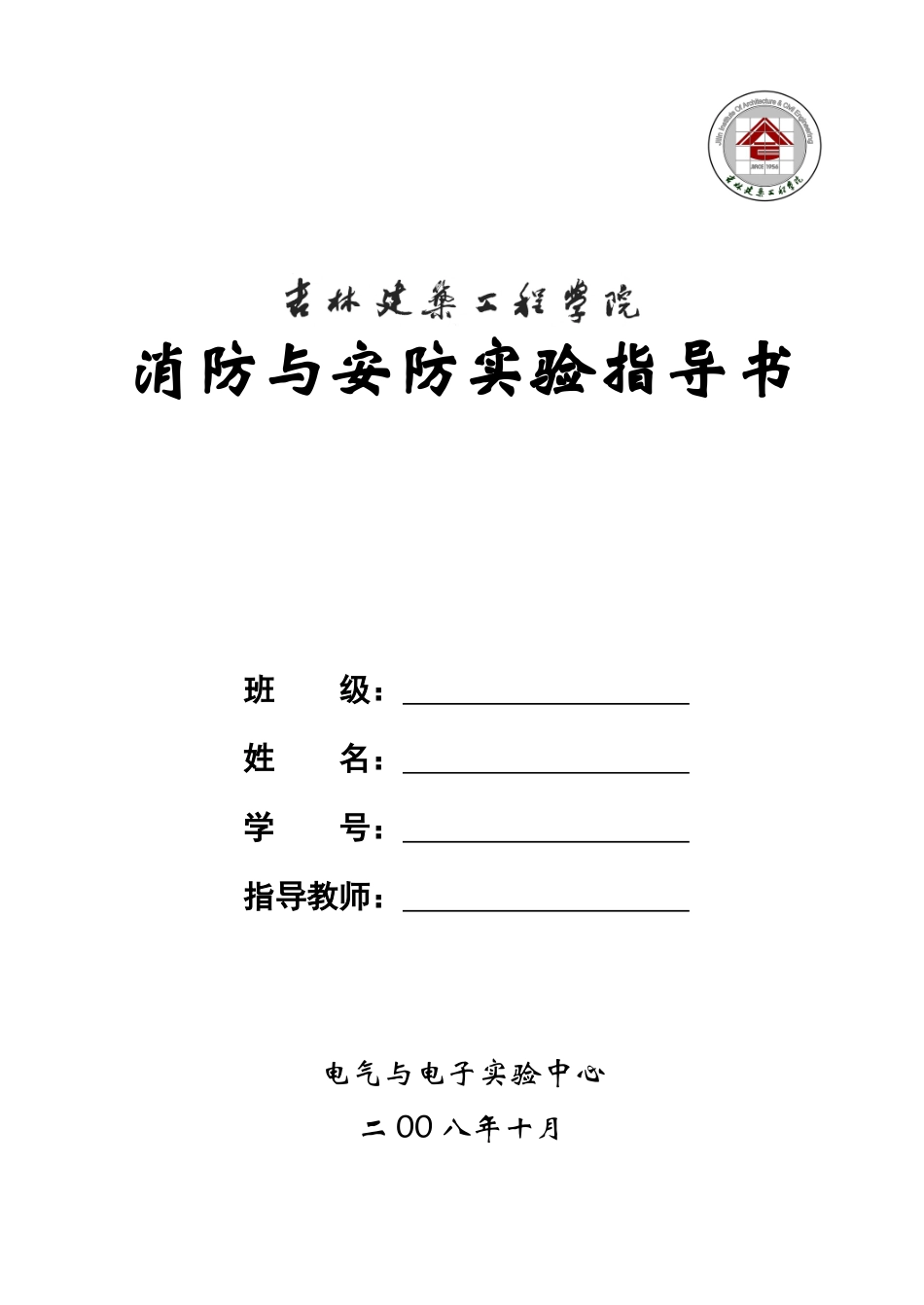

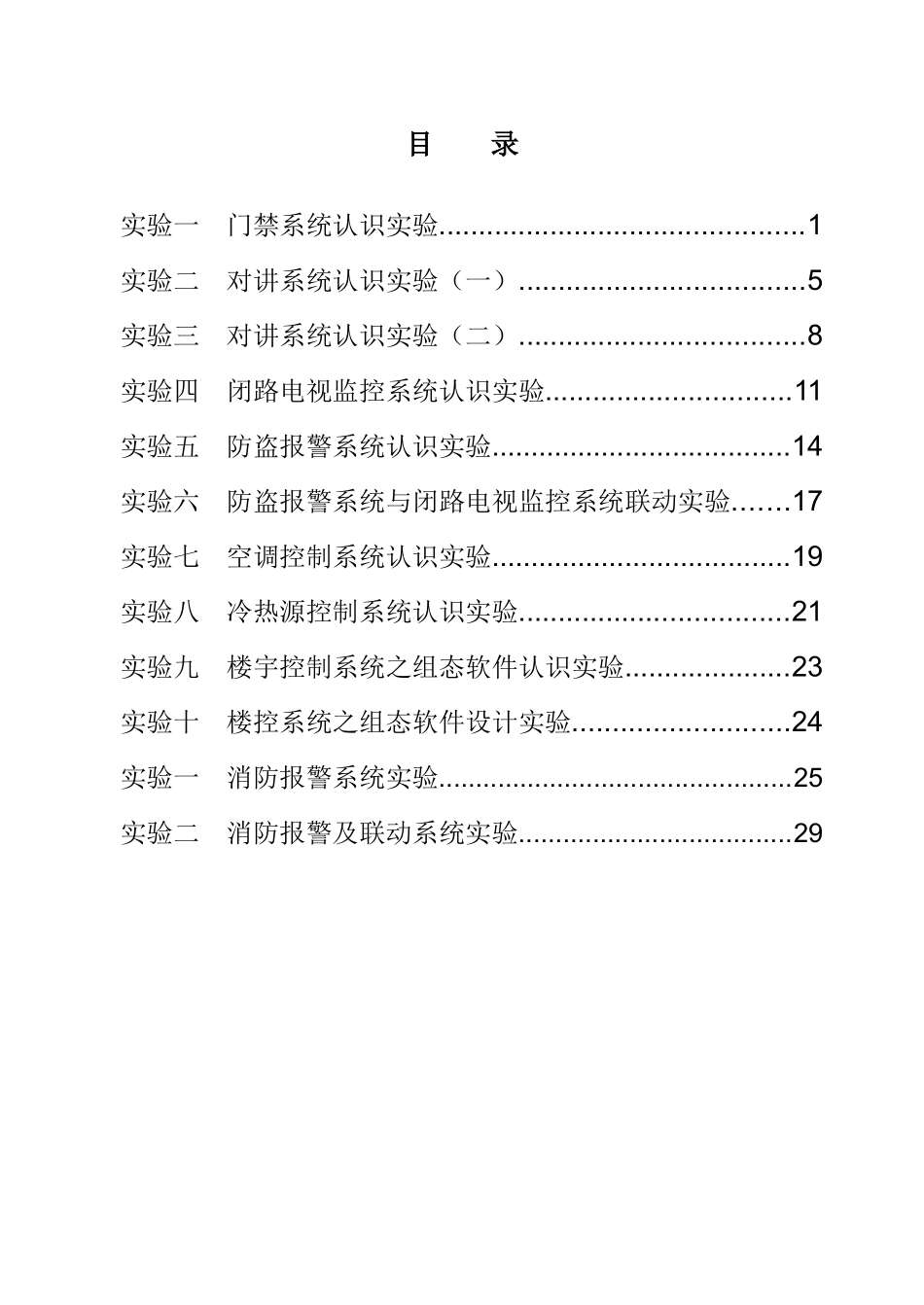

消防与安防实验指导书班级：姓名：学号：指导教师：电气与电子实验中心二00八年十月目录实验一门禁系统认识实验..............................................1实验二对讲系统认识实验（一）....................................5实验三对讲系统认识实验（二）....................................8实验四闭路电视监控系统认识实验...............................11实验五防盗报警系统认识实验......................................14实验六防盗报警系统与闭路电视监控系统联动实验.......17实验七空调控制系统认识实验......................................19实验八冷热源控制系统认识实验..................................21实验九楼宇控制系统之组态软件认识实验.....................23实验十楼控系统之组态软件设计实验...........................24实验一消防报警系统实验................................................25实验二消防报警及联动系统实验.....................................29实验一门禁系统认识实验一、实验目的：通过本实验，熟悉组成门禁系统的设备，初步了解门禁系统的基本工作原理,掌握门禁系统的操作情况。熟悉门禁系统软件，初步了解门禁系统软件的基本使用方法，掌握考勤和巡更功能的操作。达到在实践中加深了解与掌握相应理论知识的目的。二、实验原理及任务：系统中各门口机都可以带感应式非接触卡阅读器.小区每人都持有一张已经注册的卡片,就能通过刷卡开锁进出门区,同时,通过刷卡,管理中心的电脑可以进入小区人员的照片资料等,以供管理人员核查进入者的合法性,这样既方便住户又方便小区的管理.通过本实验完成门禁系统各个设备的操作步骤，观察门禁系统软件中考勤和巡更功能的操作步骤，记录实验结果，对本实验进行总结与分析。三、实验设备:1、读卡器2、卡片3、门禁控制器4、开锁指示灯5、门禁控制软件6、计算机.四、实验步骤：（一）门禁系统：智能建筑实验室门禁系统接线示意图如图1---1每人领取一张卡片，将卡片编号记录在实验报告中。1号台:按以下步骤进行：1、熟悉本号台内与门禁系统有关的设备，将设备名称记录下来。2、用本人领取的卡片在读卡器上读卡，观察本实验台及主台有何反应。3、按动开门按扭，观察本实验台及主台有何反应。2号台:按以下步骤进行：1、熟悉本号台内与门禁系统有关的设备，将设备名称记录下来。2、用本人领取的卡片在读卡器上读卡，观察本实验台及主台有何反应。3、按动开门按扭，观察本实验台及主台有何反应。3号台:按以下步骤进行：1、熟悉本号台内与门禁系统有关的设备，将设备名称记录下来。2、用本人领取的卡片在黑色读卡器上读卡，观察本实验台及主台有何反应，辨别出此读卡器的功能（进门，出门）。3、用本人领取的卡片在白色读卡器上读卡，观察本实验台及主台有何反应，辨别出此读卡器的功能（进门，出门）。4号台:按以下步骤进行：1、熟悉本号台内与门禁系统有关的设备，将设备名称记录下来。2、用本人领取的卡片在读卡器上读卡，观察本实验台及主台有何反应。3、按动开门按扭，观察本实验台及主台有何反应。主台:按以下步骤进行：1、将开锁时间设置为10秒，将2号台门锁遥控打开，观察2号台反应。2、将开锁时间设置为2秒，将2号台门锁遥控打开，观察2号台反应。（二）考勤系统：1、在主台计算机上进入门禁系统软件。1、2、进入考勤功能中的考勤报表，设置考勤档案。3、用卡片在实验台的读卡器上刷卡.4、在考勤报表中，生成考勤统计表。5、观察分析考勤统计表，查看某人考勤的详细情况。（三）巡更系统：1、在主台计算机上进入门禁系统软件。2、进入巡更功能（1）首先进入巡更路线设定，设定各项内容。（2）巡更组设定，设定各项内容。（3）巡更计划设定，设定各项内容。（4）巡更报表，设置巡更考勤档案。（5）根据巡更计划在实验台读卡器上用卡片刷卡。（6）在巡更报表中，生成巡更考勤统计表，观察分析此表。（四）锁：观察电插锁、电吸锁和阴极锁的动作情况，了解其工作原理。五、实验报告:归纳总结实验结果,并对其原理及结果进行分析.六、预习要求掌握相关设备的功能、用途...
