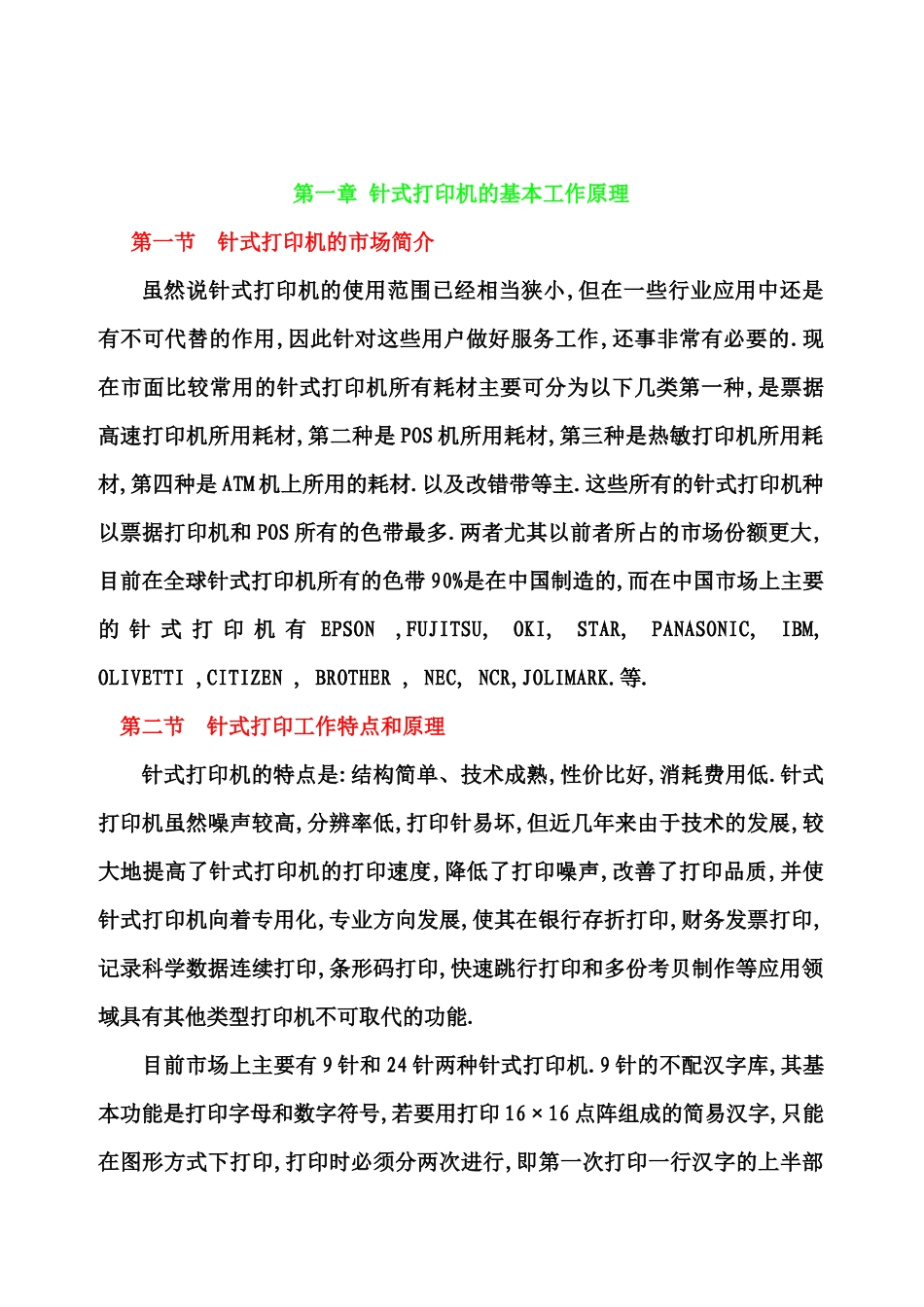

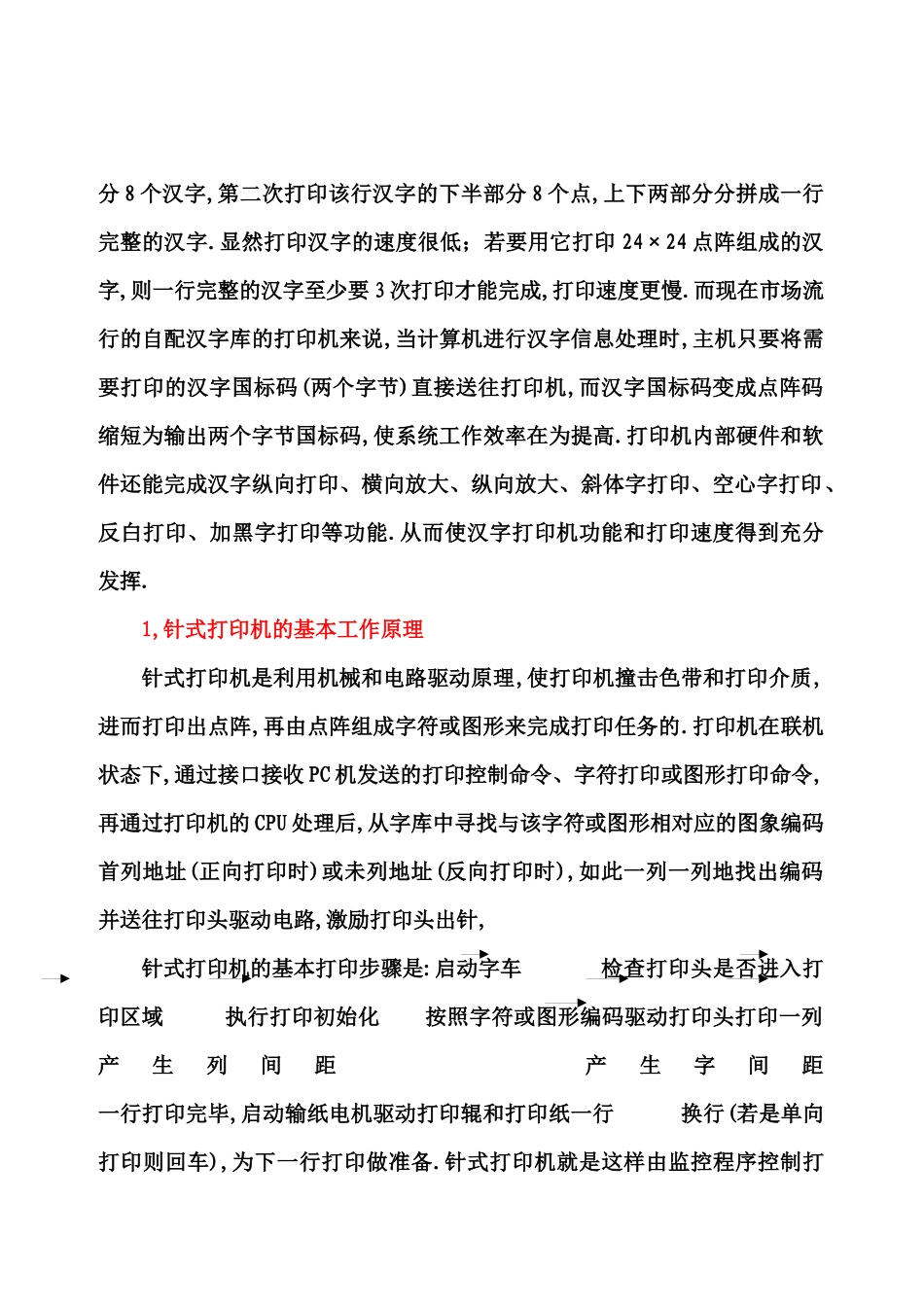

第一章针式打印机的基本工作原理第一节针式打印机的市场简介虽然说针式打印机的使用范围已经相当狭小,但在一些行业应用中还是有不可代替的作用,因此针对这些用户做好服务工作,还事非常有必要的.现在市面比较常用的针式打印机所有耗材主要可分为以下几类第一种,是票据高速打印机所用耗材,第二种是POS机所用耗材,第三种是热敏打印机所用耗材,第四种是ATM机上所用的耗材.以及改错带等主.这些所有的针式打印机种以票据打印机和POS所有的色带最多.两者尤其以前者所占的市场份额更大,目前在全球针式打印机所有的色带90%是在中国制造的,而在中国市场上主要的针式打印机有EPSON,FUJITSU,OKI,STAR,PANASONIC,IBM,OLIVETTI,CITIZEN,BROTHER,NEC,NCR,JOLIMARK.等.第二节针式打印工作特点和原理针式打印机的特点是:结构简单、技术成熟,性价比好,消耗费用低.针式打印机虽然噪声较高,分辨率低,打印针易坏,但近几年来由于技术的发展,较大地提高了针式打印机的打印速度,降低了打印噪声,改善了打印品质,并使针式打印机向着专用化,专业方向发展,使其在银行存折打印,财务发票打印,记录科学数据连续打印,条形码打印,快速跳行打印和多份考贝制作等应用领域具有其他类型打印机不可取代的功能.目前市场上主要有9针和24针两种针式打印机.9针的不配汉字库,其基本功能是打印字母和数字符号,若要用打印16×16点阵组成的简易汉字,只能在图形方式下打印,打印时必须分两次进行,即第一次打印一行汉字的上半部分8个汉字,第二次打印该行汉字的下半部分8个点,上下两部分分拼成一行完整的汉字.显然打印汉字的速度很低；若要用它打印24×24点阵组成的汉字,则一行完整的汉字至少要3次打印才能完成,打印速度更慢.而现在市场流行的自配汉字库的打印机来说,当计算机进行汉字信息处理时,主机只要将需要打印的汉字国标码(两个字节)直接送往打印机,而汉字国标码变成点阵码缩短为输出两个字节国标码,使系统工作效率在为提高.打印机内部硬件和软件还能完成汉字纵向打印、横向放大、纵向放大、斜体字打印、空心字打印、反白打印、加黑字打印等功能.从而使汉字打印机功能和打印速度得到充分发挥.1,针式打印机的基本工作原理针式打印机是利用机械和电路驱动原理,使打印机撞击色带和打印介质,进而打印出点阵,再由点阵组成字符或图形来完成打印任务的.打印机在联机状态下,通过接口接收PC机发送的打印控制命令、字符打印或图形打印命令,再通过打印机的CPU处理后,从字库中寻找与该字符或图形相对应的图象编码首列地址(正向打印时)或未列地址(反向打印时),如此一列一列地找出编码并送往打印头驱动电路,激励打印头出针,针式打印机的基本打印步骤是:启动字车检查打印头是否进入打印区域执行打印初始化按照字符或图形编码驱动打印头打印一列产生列间距产生字间距一行打印完毕,启动输纸电机驱动打印辊和打印纸一行换行(若是单向打印则回车),为下一行打印做准备.针式打印机就是这样由监控程序控制打印电机完成打印作业的.从结构和原理上看,针式打印机由打印机械装置和控制驱动电路两大部分组成,在打印过程中共有三种机械运动、打印头横向运动、打印纸纵向运动和打印针的击针运动.这些运动都由软件控制驱动系统通过一些精密机械来执行.针式打印机的机械装置包括:(1)打印头驱动机构(字车)机构该机构利用步进电机及齿轮减速装置,由同步形带来带动字车横向运动.(2)打印头打印头即印字机构,它是成字部分,由若干根打印针和相应数量的电磁铁组成,其中电磁铁可驱动打印针完成击打动作.现在市场上的主流机开都采用两排针(奇数和偶数)呈一高一低,当打印机过主板发出命令程序来控制打印头里的电磁铁的电极,使打印针高速的出针能顺利进行.(3)色带驱动机构在针式打针机中普遍采用单向循环色带机构,打印头左右运动时,色带驱动机构带动色带向左运动,即可改变色带受击部位,保证色带均匀磨损,延长色带使用寿命,又能保证打印字符颜色深浅一致.色带常用涂有黑色或蓝色油墨的带状尼龙或薄膜制成.(4)输纸机构输纸机构是驱动打印纸沿纵向移动以实现换行的机构.针式打印机的输纸机构一般分为摩擦输纸和齿轮输纸方式,前者适用于无输纸孔的打印纸,后者适用于有输纸孔的打...
