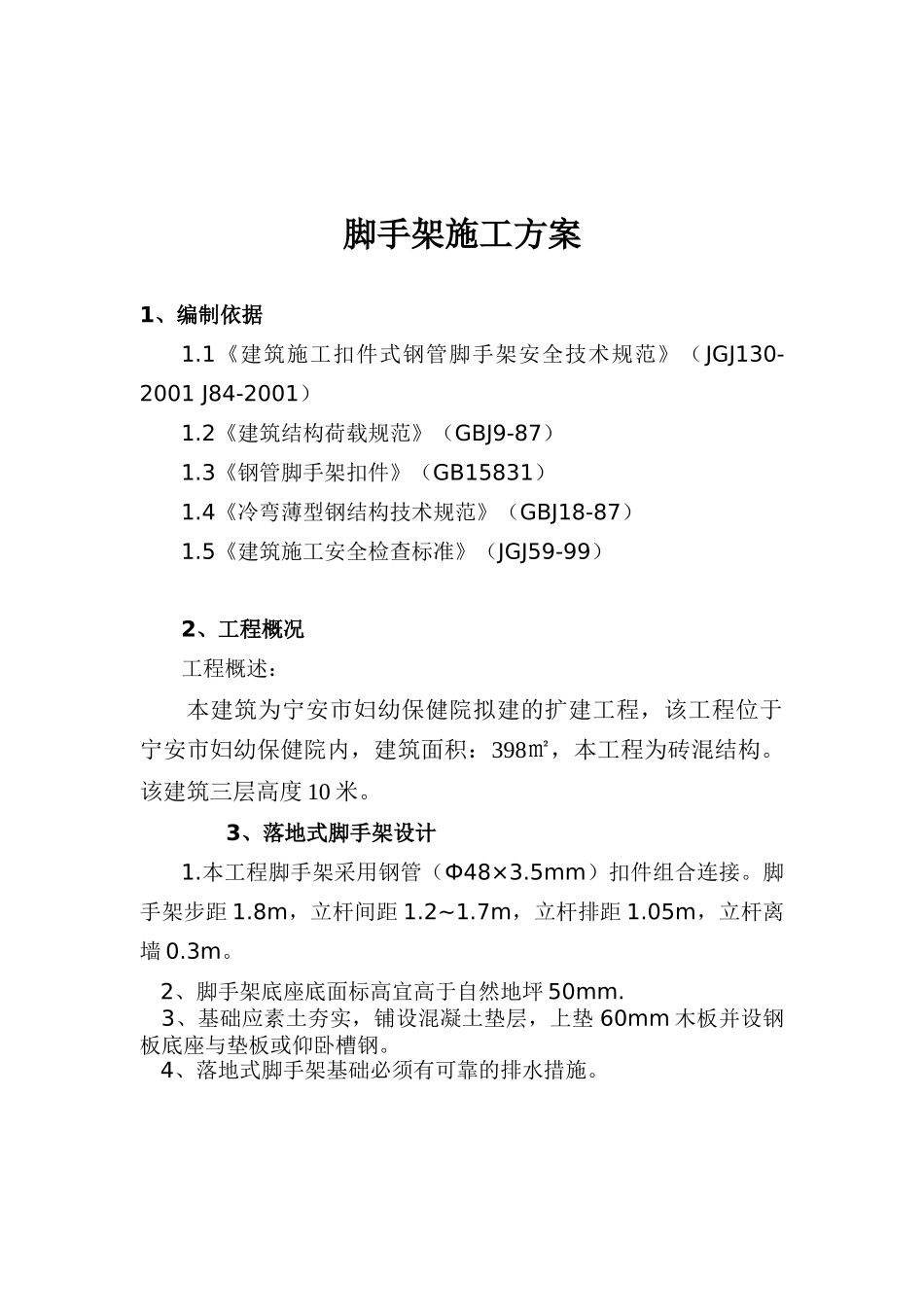

脚手架施工方案1、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001J84-2001）1.2《建筑结构荷载规范》（GBJ9-87）1.3《钢管脚手架扣件》（GB15831）1.4《冷弯薄型钢结构技术规范》（GBJ18-87）1.5《建筑施工安全检查标准》（JGJ59-99）2、工程概况工程概述：本建筑为宁安市妇幼保健院拟建的扩建工程，该工程位于宁安市妇幼保健院内，建筑面积：398㎡，本工程为砖混结构。该建筑三层高度10米。3、落地式脚手架设计1.本工程脚手架采用钢管（Ф48×3.5mm）扣件组合连接。脚手架步距1.8m，立杆间距1.2~1.7m，立杆排距1.05m，立杆离墙0.3m。2、脚手架底座底面标高宜高于自然地坪50mm.3、基础应素土夯实，铺设混凝土垫层，上垫60mm木板并设钢板底座与垫板或仰卧槽钢。4、落地式脚手架基础必须有可靠的排水措施。5、基础必须连续设置，高低差不得大于1m.脚手架附墙杆采用首步拉结，首步附墙杆距水平扫地杆300mm处，附墙杆一端与结构预埋件焊接，另一端与立杆采用直角扣件扣牢，附墙杆必须垂直与墙面，附墙杆与预埋件连接时，主体结构混凝土强度不宜低于15N/mm2，附墙杆间距：竖向间距为3m，水平间距为5m。脚手架基础底座示意图：4.搭设立杆的技术措施：1）外径Ф48mm或Ф51mm的钢管严禁混合使用。2）相邻立杆的对接扣件交错布置，两个相邻立杆的接头不应设置在同步内，同步内隔一根立杆的相邻接头，在高度方向错开的距离不宜小于500mm，各接头中心至主节点距离不宜大于1/3。3）开始搭接立杆时，应每隔6跨设置一根抛撑，直至连墙杆安装稳定后方可根据情况拆除。4）当搭至有连墙杆的构造时，搭设完该处的立杆，纵向水平杆，横向水平杆后，应立即设置连墙杆，连墙杆宜靠近主节点位置，偏离主节点不应大于300mm，附墙杆间距：脚手架高度≤50m时，竖向间距3米，水平间距3米；5）立杆顶端宜高出女儿墙上皮1米，高出檐口上皮1.5米，钢管长度不应小于6米。5．搭设纵、横向水平杆的技术措施：1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨。2）在封闭型脚手架中同一步纵向水平杆必须四周交圈，用直角扣件与内、外立杆扣牢固定。3）纵向水平杆接长采用对接扣件连接，纵向水平杆的对接扣件应交错布置，两相邻纵向水平杆的接头不准设置在同步或同跨内，不同步或不同跨小于纵向距离的1/3。4）当使用铁脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，不应小于33cm。5）主节点出设置一根横向水平杆。用直角扣件扣牢，严禁拆除。主节点处两个直角扣件的中心距离不应大于150mm，在双排脚手架中，靠墙一端的长度不应大于500mm。6）当使用铁脚手板时，双排脚手架的横向水平杆两端应用直角扣件固定在立杆上。7）脚手架对接平铺时，接头出必须设置两根横向水平杆，但应将脚手板两端与其可靠固定，作业层脚手架应满铺，铺稳，离墙面不大于120~150mm。;8）铁脚手板应按其主筋，垂直于纵向水平杆方向铺设，且采用对接平铺四角，应用直径1.2mm的镀锌铝丝固定在纵向水平杆上。如下图：6.搭设连墙杆、剪刀撑、横向撑、抛撑安全技术措施：1）连墙杆应从底部第一步纵向扫地杆上皮距300mm处。开始设置附墙件一端与立杆扣件连接，另一端与结构预埋件焊接并垂直于墙面。连墙杆宜靠近主节点设置，偏离不大于300mm。2）连墙杆搭设高度≦50米时竖向间距3米，水平间距3米，连墙杆采用菱形，方形、矩形布置。3）连墙杆宜水平放置，当脚手架下部不能连时，可设抛撑，应采用通长杆与脚手架连接，与地面倾角应在45度~60度间。连接点中心到主节点距离不应大于300mm，抛撑应在连墙搭设后方可拆除。4）双排脚手架应设置剪刀撑和横向斜撑。5）悬挑脚手架外侧立面、竖向、纵向均设置剪刀撑，从底到高，连续设置。6）剪刀撑斜杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端和立杆上。旋转扣件中心线到主节点距离不宜大于150mm。7）横向斜撑应在同一节间，由底到顶乙字形连续设置。8）剪刀撑、横向斜撑搭设应随立杆、纵向水平杆等同步搭设。如下图：7.扣件安装的安全技术措施：1）扣件规格必须与钢管外径相同，螺栓拧紧不应小于40N.M且不大于65N.M。2）在主节点处，固定横向水平杆，...
